Как да свържете sonnenBatterie с Reduxi контролер
Свържете вашата sonnenBatterie към Reduxi Controller и оставете стратегиите на Reduxi да я зареждат и разреждат при най-добрите цени. Това ръководство описва връзката през JSON API и показва къде се прилага ръководството за REST API за Gen. 8 или по-нова.
Текстово описание на това изображение

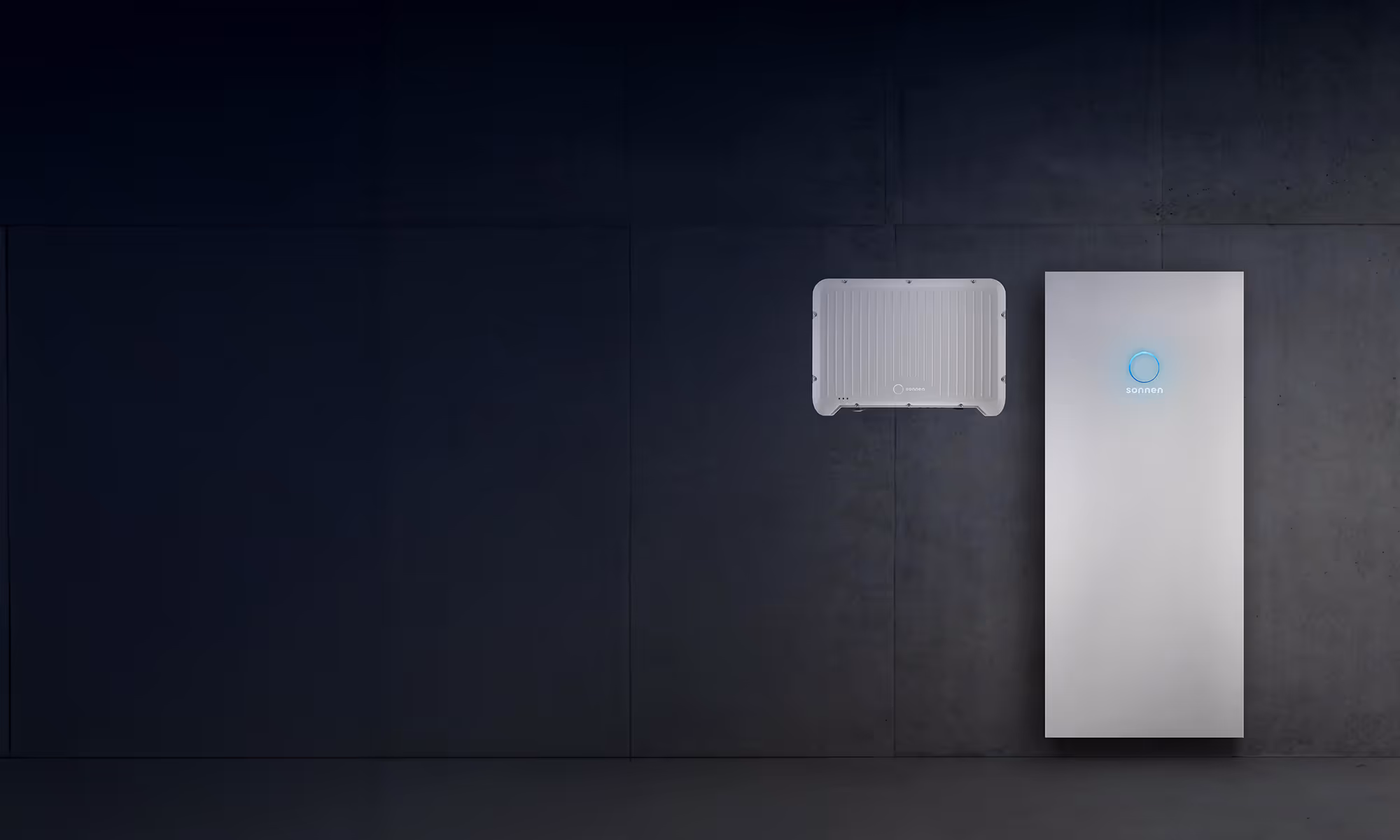

Снимка на sonnenBatterie, изображение от производителя. Тъмносива бетонна стена в слабо осветена стая. На стената отляво виси сив правоъгълен модул с ребриста или перфорирана лицева страна, хибридният инвертор според надписа. До него отдясно стои висок светлосив шкаф със светлосин светещ кръгъл пръстен близо до горната част. По устройствата няма четим текст.
1 Техническа документация
Страници на производителя за sonnenBatterie:
- sonnenBatterie 10 – Страница на продукта от производителя
- Ръководства за експлоатация на Sonnen – Ръководства за експлоатация от производителя
Видео уроци:
2 Необходимо оборудване
Подгответе следното:
- Reduxi Controller (инсталиран и онлайн)
- sonnenBatterie с JSON API под Software Integration
- Локален IP адрес на sonnenBatterie
- Компютър в същата локална мрежа като sonnenBatterie
- Лаптоп или таблет с достъп до интернет за конфигуриране на устройството в Reduxi
3 Локален достъп до sonnenBatterie
Свържете sonnenBatterie към локалната мрежа през LAN. Reduxi Controller трябва да е в същата мрежа.
sonnenBatterie получава IP адреса си от:
- рутера,
- мрежов суич,
- или локален DHCP сървър.
За да намерите IP адреса или DNS името на sonnenBatterie, използвайте find-my.sonnen-batterie.com и следвайте инструкцията на Sonnen.
Отворете уеб браузър и въведете локалния IP адрес на sonnenBatterie, за да отворите уеб интерфейса ѝ. Пример: http://<IP>
4 Конфигуриране на устройството sonnenBatterie
Влезте в уеб интерфейса на sonnenBatterie (вижте точка 3). Ще ви трябват API токенът и IP адресът за Reduxi Controller (вижте точка 6).
4.1 Отваряне на Software Integration
Текстово описание на това изображение

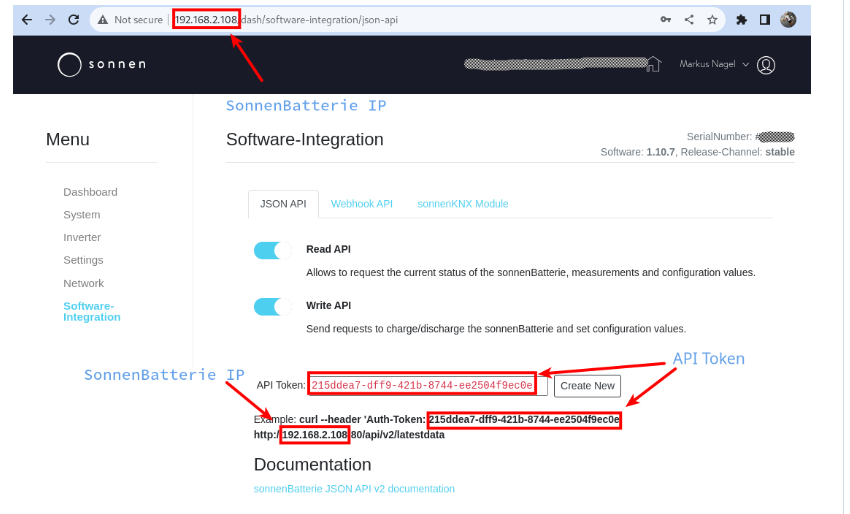

Екранна снимка на уеб интерфейса на sonnenBatterie в браузър, страница Software-Integration, раздел JSON API. Адресната лента показва локален IP адрес, следван от пътя dash/software-integration/json-api; IP адресът е маркиран с червена рамка и стрелка с надпис SonnenBatterie IP. Ляво меню: Dashboard, System, Inverter, Settings, Network и Software-Integration (маркирано). Раздели: JSON API (активен), Webhook API и sonnenKNX Module. Два превключвателя са включени: Read API (Allows to request the current status of the sonnenBatterie, measurements and configuration values) и Write API (Send requests to charge/discharge the sonnenBatterie and set configuration values). Отдолу е полето API Token със стойност на токена, маркирано с червена рамка и етикет API Token, и бутон Create New. Примерен ред повтаря токена и IP адреса със същите маркировки. Най-долу: връзка sonnenBatterie JSON API v2 documentation.
4.2 Включване на Read API и Write API
Включете Read API и Write API. И двете са необходими: Reduxi чете измерванията с Read API и изпраща команди за зареждане и разреждане с Write API.
Текстово описание на това изображение
Изрязана екранна снимка на раздела JSON API с раздели JSON API, Webhook API и sonnenKNX Module. Превключвателят Read API е включен. Под него светлосиньо съобщение гласи This functionality is disabled while VPP is active, следвано от неактивен превключвател Write API в изключено положение с текст Send requests to charge/discharge the sonnenBatterie and set configuration values. Синя рамка маркира съобщението и превключвателя Write API.
4.3 Задаване на работния режим
Отворете менюто Settings отляво и задайте работния режим на Manual. Само тогава Reduxi Controller може да поеме управлението на батерията.
Текстово описание на това изображение
Екранна снимка на страницата Settings на sonnenBatterie (софтуер 1.15.6). Ляво меню: Dashboard, System, Inverter, Settings (маркирано), Network и Software-Integration. Картата Operating Mode съдържа падащ списък, който показва Manual; отвореният списък отдолу предлага Manual, Automatic - Self-Consumption, Battery-Module-Extension (30%) и Time-Of-Use. Под картата се вижда превключвател с надпис Surplus fullcharge.
5 Влизане в уеб интерфейса на Reduxi
Можете да отворите уеб интерфейса на Reduxi по два начина:
Текстово описание на това изображение
Екранна снимка на три екрана на мобилното приложение Reduxi един до друг, с циан рамки и номерирани значки от 2 до 4. Ляв екран (табло, тъмна тема): иконка за меню горе вляво, отбелязана с рамка и значка 2; лого 'reduxi'; раздели 'Real time data' (активен) и 'Statistics'; цена 5.79 € и температура 3.2 °C; диаграма на енергийния поток с къща в центъра (-1.25 kW) и иконки със стойности 69.0 W, 1.3 kW, 1.1 kW (червен кръг), -165.0 W с 97 % (червен кръг) и стойности 0.0 W долу; раздели 'Power' и 'Energy'; долна навигация: Dashboard, Diagnostics, Device control, Settings. Среден екран (странично меню): лого 'reduxi', 'Number of locations: 1233', заглавие 'Reduxi device management', записи '+ Add Reduxi location' и 'Reduxi devices' (отбелязан с рамка и значка 3), след това 'My profile' и 'About app'. Десен екран (страница на устройство): Back; картина на черен контролер Reduxi с два Ethernet порта; статус 'Connected'; карта 'Update available': 'New update is available for your Reduxi device.' с бутон 'Download and install update'; карта 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' с бутон 'Activate tunnel connection' (отбелязан с рамка и значка 4); карта 'Unit details' с поле 'Unit ID'.
Текстово описание на това изображение
Екранна снимка, съставена от две части една до друга. Лява част: екран на мобилното приложение Reduxi на тъмен фон. Горе: бутон Back; картина на черен контролер Reduxi с два Ethernet порта и клемен блок; статус 'Connected' с иконка на Wi-Fi. Карта 'Update available': 'New update is available for your Reduxi device.' с бутон 'Download and install update'. Карта 'Connect to configurator' с иконка на ключ: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' и бутон 'Open configurator', отбелязан с циан рамка и номерирана значка 5. Отдолу: карта 'Unit details' с поле 'Unit ID' (стойността не се вижда). Дясна част: Reduxi Configurator, отворен в браузър, отбелязан с циан рамка и номерирана значка 6. Заглавна лента: стрелка за назад, 'Tunnel connection', иконка за презареждане. Лява странична лента с иконки (мълния, чип, светкавица, стълбовидна диаграма, зъбно колело). Страница 'Home' със зелена иконка на връзка. Зелено съобщение: 'New patch available. Click here to apply.' със затварящо X. Час 09:12:56. Диаграма на енергийния поток с къща в центъра (1.700 kW) и иконки за мрежа (0.000 kW), слънце (1.700 kW), батерия (зелена, 0.000 kW и 0.800 kW), устройство вляво (0.900 kW), електрически автомобил и зарядно устройство или друго устройство долу. Етикет 'Energy manager' най-долу.
http://reduxi.local. IP адреса на контролера ще намерите в списъка с устройства на рутера или в приложението Reduxi под Reduxi devices.admin · Парола: admin (фабрична настройка)Текстово описание на това изображение
Екранна снимка на страницата за вход в Reduxi Configurator в прозорец на Chrome. Адресната лента показва 'Not secure' и 'reduxi.local'; адресната лента е отбелязана с циан рамка и увеличено копие на нея (циан рамка, текст 'Not secure reduxi.local') е показано вляво, свързано с циан линия. Фон на страницата: светлосив линеен чертеж на къща със соларни панели (зелени), стенна кутия, инвертор, кола и зарядно устройство. Горе вляво: лого 'reduxi configurator'. В центъра е кутия за вход със заглавие 'Login', избор на език (английско знаме, 'English'), поле за потребителско име и поле за парола и тъмен бутон 'Login'.
Текстово описание на това изображение
Екранна снимка на уеб интерфейса на Reduxi Configurator след влизане, светла тема. Горе вляво: лого 'reduxi configurator'. Заглавна лента: 'Home' вляво, зелен статус 'Connected' горе вдясно. Лява странична лента: разгъната секция 'Devices' със списък от записи, след това свити секции 'Manager', 'Configuration' и 'Settings'. Основна област: диаграма на енергийния поток. Къща в центъра с пръстен, стойност 24.20 kW. Иконка Grid горе вляво, 24.20 kW (червена точка на линията ѝ). Иконка Solar горе вдясно, стойност '-'. Лява иконка (батерия или устройство), 6.700 kW (зелена точка на линията ѝ). Десни иконки (батерия и устройство), стойности '-'. Иконка EV charger долу вляво, 31.00 kW. Друга иконка на устройство долу вдясно. Етикет 'Energy manager' под къщата.
6 Добавете sonnenBatterie към Reduxi
Следвайте тези стъпки, за да добавите sonnenBatterie като ново устройство в Reduxi Controller.
6.1 Основни настройки
Влезте в Reduxi Configurator (вижте точка 5; вижте също How to log in to Reduxi Configurator via browser) и щракнете върху + Add device.
Текстово описание на това изображение

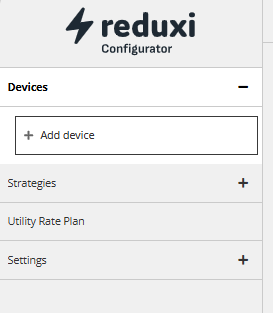

Екранна снимка на лявото меню на Reduxi Configurator под логото reduxi Configurator. Записи в менюто: Devices (разгъната, със знак минус), съдържаща бутона '+ Add device' (с контур); Strategies (знак плюс); Utility Rate Plan; Settings (знак плюс). Дясната страна е празна, бяла.
В първата стъпка дефинирайте основните настройки:
- Тип устройство: Hybrid Inverter
- Type: Sonnen
- Name: име по Ваш избор
Текстово описание на това изображение

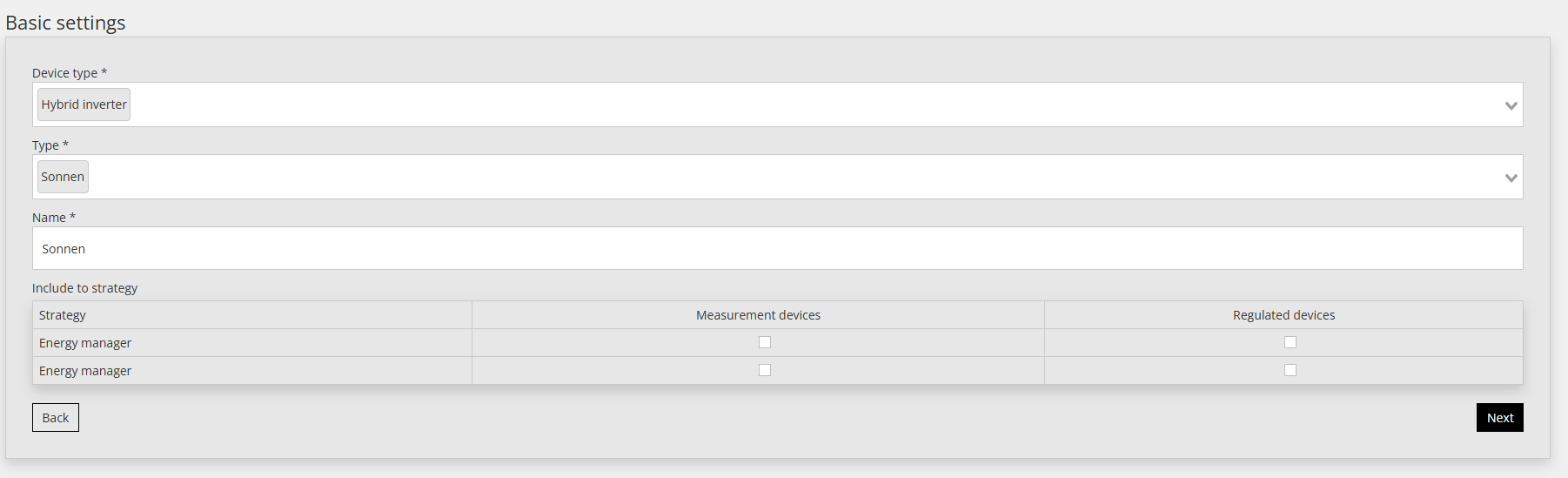

Екранна снимка на форма в Reduxi Configurator със заглавие Basic settings. Полета: Device type (падащ списък, стойността е с дребен текст); Type (падащ списък, стойността изглежда гласи Sonnen, дребен текст); Name (текстово поле, стойността изглежда гласи sonnen, дребен текст). Отдолу е секция Include in Strategy с таблица: колони Strategy, Measurement Device, Regulated Device; два реда, и двата с етикет Energy manager, всеки с малък индикатор в колоните Measurement Device и Regulated Device. Бутони: Back (долу вляво, бял), Next (долу вдясно, черен). Изображението е с ниска резолюция и повечето текст е дребен.
Щракнете върху Next.
6.2 Настройки за комуникация
Въведете параметрите за връзка между Reduxi Controller и sonnenBatterie. Използвайте IP адреса и API токена от точка 4.
| Параметър | Стойност |
|---|---|
| Връзка | TCP/IP |
| IP | IP адрес на sonnenBatterie |
| Порт | 80 |
| API token | API токенът от раздела JSON API (точка 4, точка 4.1) |
| Номинална мощност | Изберете номиналната мощност, която съответства на вашата sonnenBatterie |
| PV | Изберете Yes, ако е монтиран електромер за PV, в противен случай No |
Текстово описание на това изображение

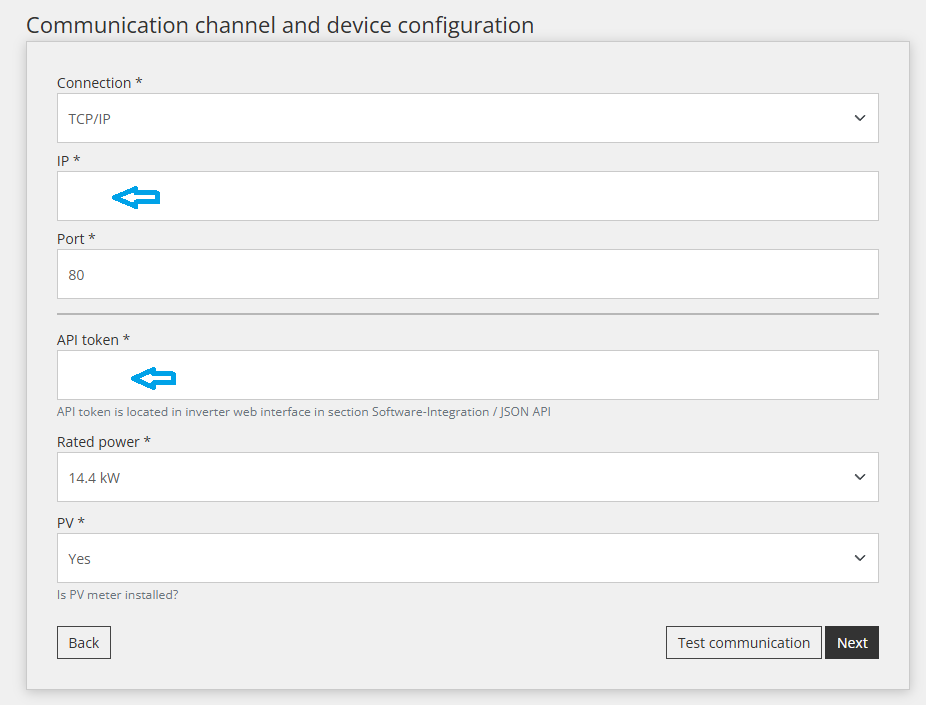

Екранна снимка на формата Communication channel and device configuration в Reduxi Configurator. Полета отгоре надолу: Connection (TCP/IP), IP (празно, със светлосиня стрелка, която сочи полето), Port (80), API token (празно, със светлосиня стрелка; подсказка: API token is located in inverter web interface in section Software-Integration / JSON API), Rated power (14.4 kW) и PV (Yes; подсказка: Is PV meter installed?). Бутони най-долу: Back, Test communication и Next.
6.3 Проверка на комуникацията
Щракнете върху Test communication в долната част на помощника. Тестът прочита sonnenBatterie веднъж и не записва нищо. Ако тестът е успешен, щракнете върху Next.
Тестът връща един от два резултата:
Текстово описание на това изображение
Екранна снимка на долната лента с бутони на страница на Reduxi Configurator. Вляво: бутон 'Back'. Вдясно: бутон 'Test communication' (отбелязан с циан рамка) и тъмен бутон 'Done'.
Текстово описание на това изображение

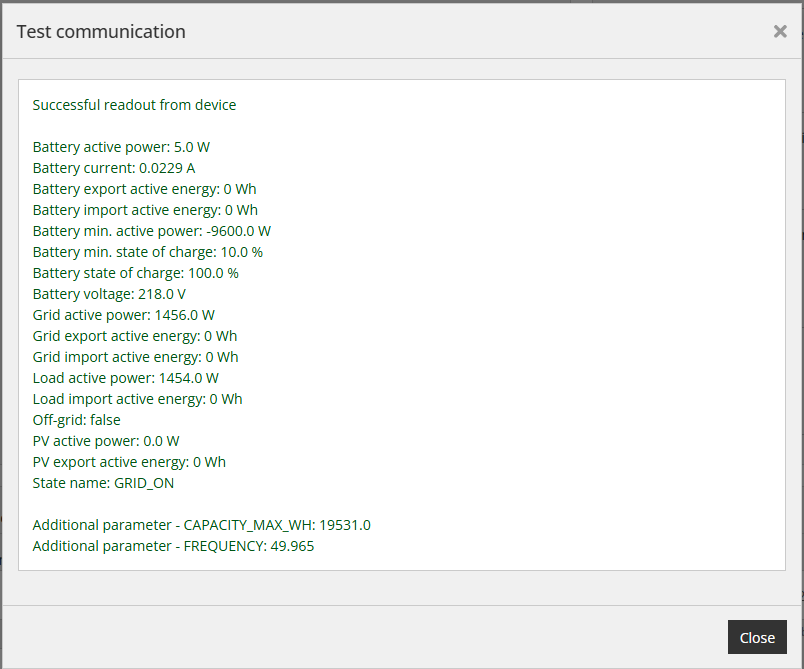

Екранна снимка на диалога Test communication в Reduxi Configurator с икона за затваряне (x) горе вдясно. Бяло поле с резултат, зелен текст: Successful readout from device. Стойности: Battery active power: 5.0 W; Battery current: 0.0229 A; Battery export active energy: 0 Wh; Battery import active energy: 0 Wh; Battery min. active power: -9600.0 W; Battery min. state of charge: 10.0 %; Battery state of charge: 100.0 %; Battery voltage: 218.0 V; Grid active power: 1456.0 W; Grid export active energy: 0 Wh; Grid import active energy: 0 Wh; Load active power: 1454.0 W; Load import active energy: 0 Wh; Off-grid: false; PV active power: 0.0 W; PV export active energy: 0 Wh; State name: GRID_ON; Additional parameter - CAPACITY_MAX_WH: 19531.0; Additional parameter - FREQUENCY: 49.965. Бутон: Close (тъмен, долу вдясно).
Текстово описание на това изображение

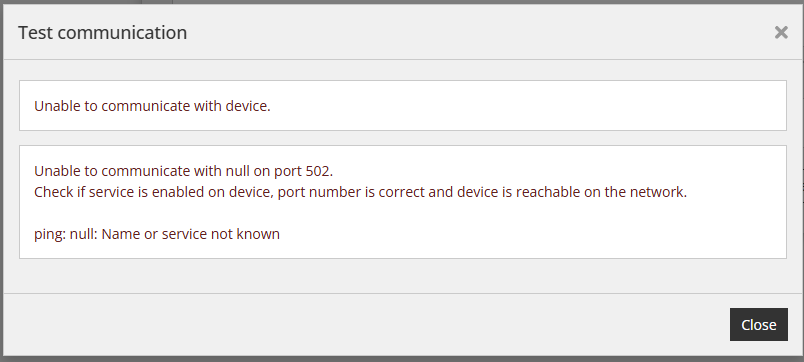

Екранна снимка на диалог със заглавие Test communication (X за затваряне горе вдясно). Първо поле: Unable to communicate with device. Второ поле с червен текст: Unable to communicate with null on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network. ping: null: Name or service not known. Бутон: Close (тъмен).
Ако получите съобщението “Unable to communicate with device”, проверете настройките (вж. Точка 8).
6.4 Разширени настройки
Разширените настройки са по избор и зависят от нуждите на обекта. Когато приключите, щракнете върху Done: устройството се създава едва с Done.
Текстово описание на това изображение
Екранна снимка на помощника в Reduxi Configurator, стъпка 3 от 3 Advanced settings; лентата за напредък показва Basic settings, Communication channel и Advanced settings. Превключватели Yes/No, всички на No: set data saving interval (по подразбиране 1 min), set reading delay (по подразбиране 1000 ms), set writing delay (по подразбиране 1000 ms), set power generation limits and capabilities, set power consumption limits and capabilities, limit communication with the device to read-only (по подразбиране No), invert direction for energy import and export (по подразбиране No), exclude device from summary (по подразбиране No). Три падащи списъка L1, L2 и L3 is connected to main feed са зададени на L1, L2 и L3. Бутони: Back вляво и Done вдясно.
7 Проверете показанията и настройте стратегии
7.1 Last measurements
След като връзката е установена, проверете измерените стойности под Devices – вашето устройство Sonnen – Last measurements в Reduxi Configurator.
7.2 Control type
Отворете Devices – вашето устройство Sonnen в Reduxi Configurator и задайте control type на AUTO. Тогава командите от стратегията влияят на батерията.
7.3 Reduxi Cloud
Как да добавите и свържете контролера към Reduxi Cloud: Reduxi Cloud
След като устройството е добавено, можете да го наблюдавате и управлявате и в приложението Reduxi.
7.4 Стратегии
За да настроите стратегии и AI Energy Manager, използвайте документацията по-долу.
8 Контролен списък
Прегледайте този контролен списък за правилна настройка и надеждна работа.
8.1 В Reduxi Controller
-
IP адрес и порт: Въведени са IP адресът на sonnenBatterie и порт
80. - API token: Въведен е валиден API token.
- Номинална мощност и PV: Номиналната мощност и изборът за PV съответстват на системата.
- Тест на комуникацията: Тестът на комуникацията е завършен успешно.
- Control type: Control type на устройството е зададен на AUTO.
- Достъпност: IP адресът на устройството е достъпен от Reduxi Controller.
8.2 В уеб интерфейса на sonnenBatterie
- Права на API: Включени са и Read API, и Write API.
- VPP: Батерията е изключена от VPP.
- Режим на работа: Режимът на работа е Manual.
8.3 Стратегия
- Активна стратегия: Избраната стратегия е зададена като Active.
- AI енергийна оптимизация: Оптимизацията AI Energy Manager е включена в стратегията.
- Една активна стратегия: Само една стратегия е активна в даден момент.
- Лимити за внос/износ: Лимитите за внос и износ са дефинирани и конфигурирани.
✓ Обобщение
Подготовка (точки 1–3): Подгответе локалния IP адрес и компютър в същата мрежа. Отворете уеб интерфейса на sonnenBatterie.
sonnenBatterie (точка 4): Отворете Software-Integration, раздел JSON API. Включете Read API и Write API (първо изключете батерията от VPP), копирайте или създайте API токена и задайте работния режим на Manual.
Добавяне в Reduxi (точки 5–6): Отворете Configurator и добавете устройството от тип Sonnen. Въведете IP адрес, порт 80, API токен, номинална мощност и PV. Стартирайте Test communication, след това щракнете върху Done.
Пускане в експлоатация (точки 7–8): Проверете показанията, задайте control type на AUTO, настройте стратегиите и преминете през контролния списък.
→ Често срещани проблеми
| Проблем | Решение |
|---|---|
| Test communication показва “Unable to communicate with device” | Проверете IP адреса, порт 80, API токена и дали IP адресът е достъпен от контролера (вижте точка 8). |
| Write API не може да се включи | Показва се съобщението “This functionality is disabled while VPP is active”. Изключете батерията от VPP, след това включете Write API (вижте точка 4.2). |
| Няма наличен API token | Отворете Software-Integration, раздел JSON API, в уеб интерфейса на sonnenBatterie и щракнете върху Create New. |
| Командите на Reduxi нямат ефект върху батерията | Проверете дали работният режим е Manual, дали Read API и Write API са включени, дали control type е AUTO, дали стратегията е Active и дали е активна само една стратегия (вижте точка 8). |
| Open configurator не се отваря или остава празен | Тунелът все още не е активен. Изчакайте около 30 секунди и проверете дали контролерът е онлайн. |
| Входът с admin се отхвърля | Паролата е променена по време на инсталацията. Попитайте инсталатора. Паролата на профила в Reduxi тук не работи. |
| reduxi.local не се зарежда | Вашето устройство не е в същата мрежа като контролера. Използвайте IP адреса или тунелната връзка. |
| Тестът на комуникацията не успява, устройството е офлайн | Проверете достъпността, IP адреса и порта и дали API е включен на устройството. |
