Свържете Reduxi с Huawei SUN2000B C&I чрез Modbus TCP, което позволява динамично управление на тарифите, намаляване на разходите за енергия и отключване на печалби чрез арбитраж на енергийния пазар.
1.Huawei SUN2000B C&I елементи за връзка
Линк за ръководство за потребителя на инверторна система SUN2000-(50K, 75K, 80K, 150K)-MG:
https://support.huawei.com/enterprise/en/doc/EDOC1100278228
Връзка за ръководство за потребителя на батерийната система PCS2000MA:
https://support.huawei.com/enterprise/en/fusionsolar/pcs2000ma-pid-255740923
Линк за потребител за смартметър DTSU666-H:
https://solar.huawei.com/en/professionals/all-products/DTSU666-H-100A
2. Huawei SUN2000B C&I връзка и Modbus TCP/IP активиране и получаване на IP
2.1 Свързване към Huawei SUN2000B smartlogger
Цялата конфигурация и въвеждане в експлоатация се извършват чрез интелигентния регистратор Huawei SUN2000B, така че свързването с него е от решаващо значение за допълнителните стъпки, описани по-долу.
Точно описание на това как да се свържете с Huawei SUN2000B smart logger е достъпно на линка:

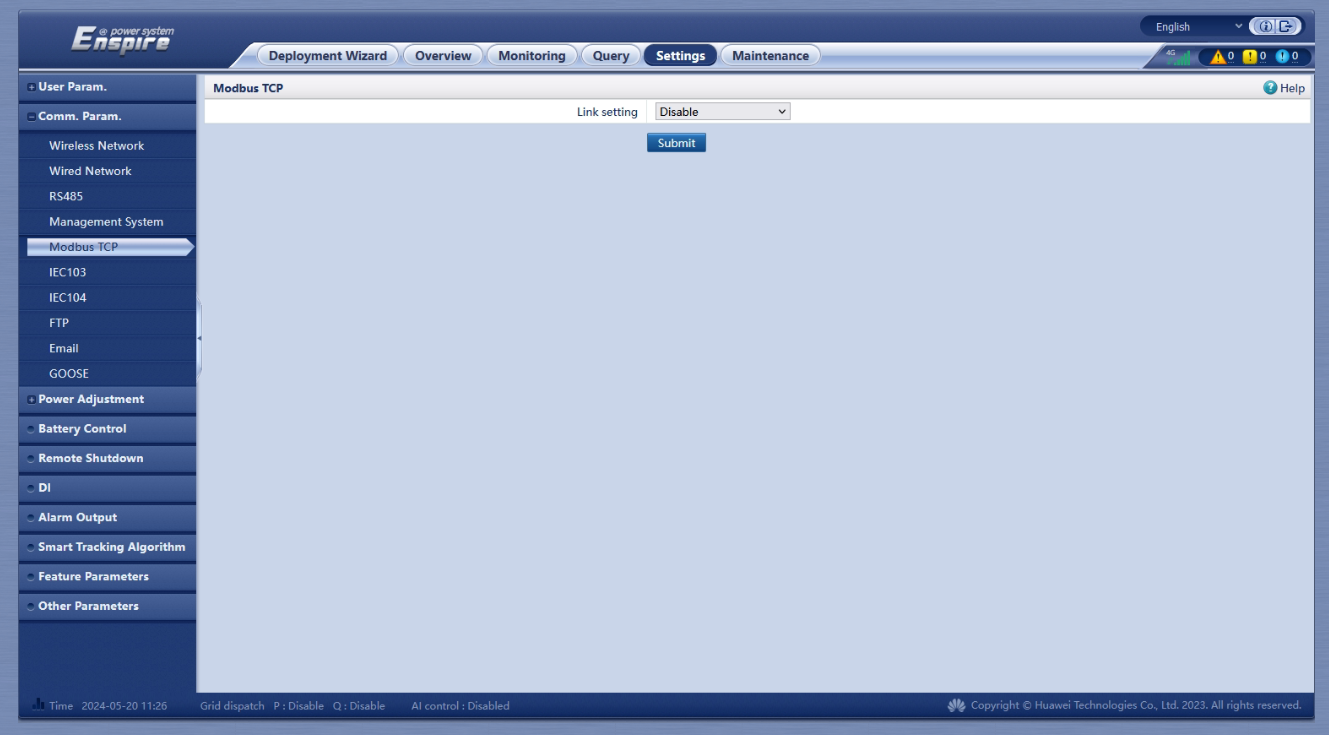

2.2 Активирането се извършва в менюто Setting/Modbus TCP:
Комуникационният протокол за предаване на данни в случая на Reduxi и Huawei SUN2000B C&I е Modbus TCP/IP, който трябва да бъде активиран в приложението Enspire power system Huawei.
- Modbus TCP/IP настройки, където задавате:
- Настройки на връзката. активиране,
- Режим на адрес: Логически адрес (трябва да бъде настроен на логически!)
- Адрес на регистратора: задайте логическия адрес на SmartLogger,
- Бързо планиране: Деактивирайте.

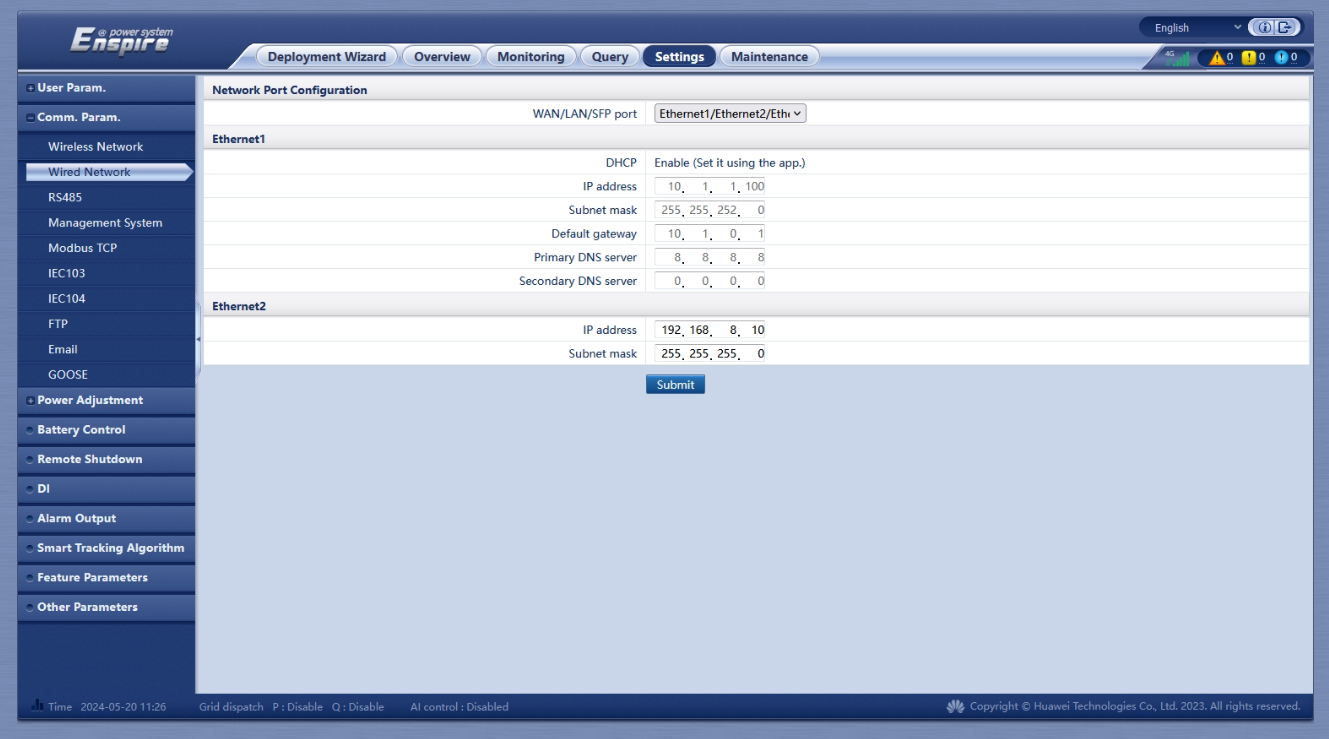

2.3 IP на Huawei SUN2000B Logger се получава в менюто Настройка/Кабелна или Безжична мрежа:
3. Huawei SUN2000B Smart Logger Modbus ID за всички свързани елементи

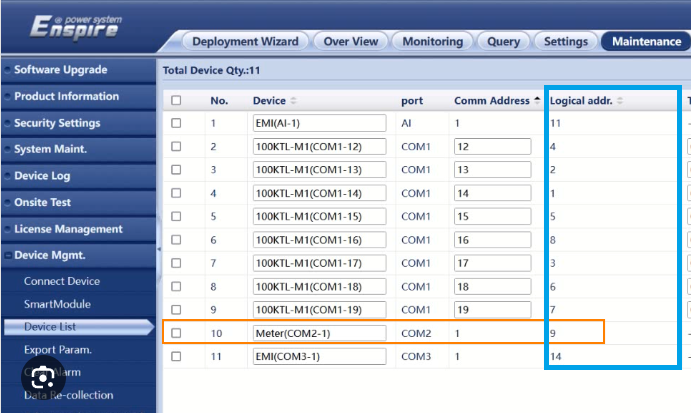

Всички Modbus ID (адрес на Modus), които са от съществено значение за конфигуриране в системата Reduxi по отношение на точка 4.3 , се получават в приложението Enspire в Maintenance/Device List:
3.1 C&I PCS2000MA батерийна система PCS и ESS Modbus ID (допълнително обяснение за батерийна система)

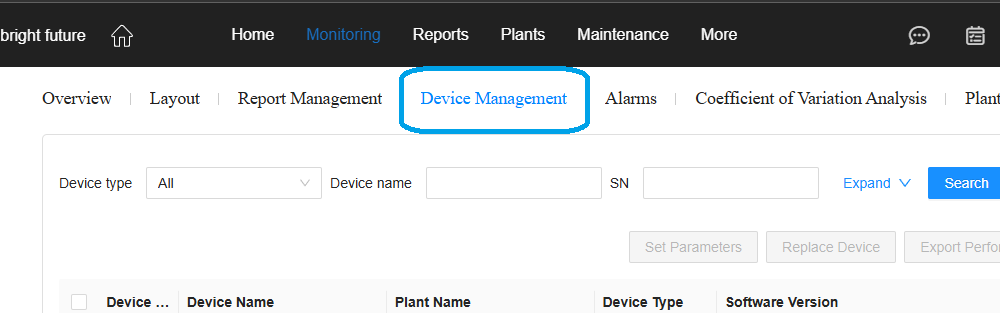

Тъй като акумулаторната система се състои от две части, управление и наблюдение, съществуват два различни адреса на Modbus ID, и двата адреса се получават в приложението FusionSolar под Home/Device Management, изображение по-долу:

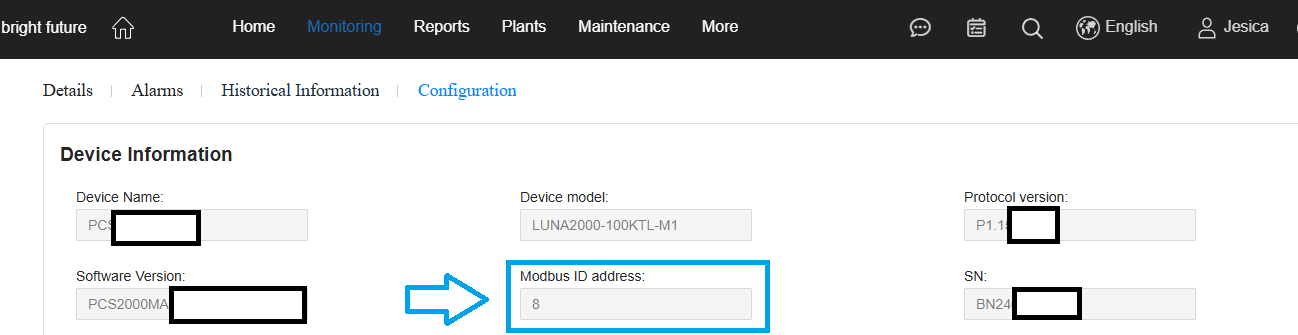

За PCS адреса изберете вашия PCS елемент и щракнете върху Конфигурация:

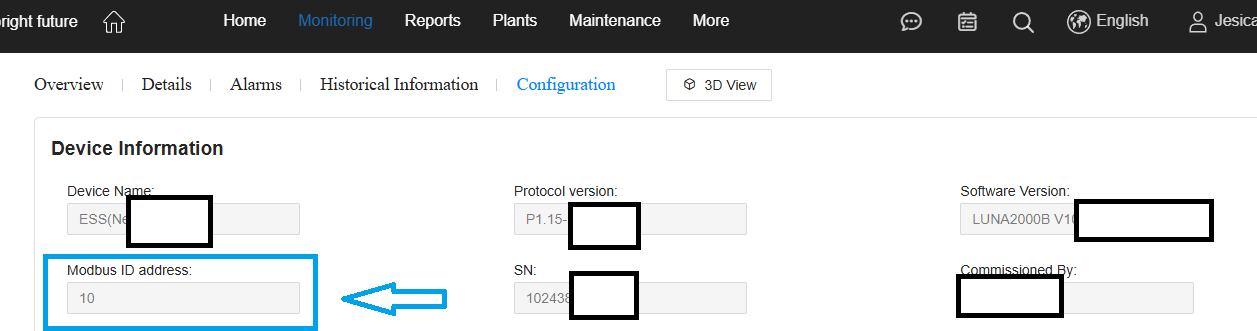

За PCS адреса изберете вашия ESS елемент и щракнете върху Конфигурация:
4. Специално приложение за контрол със системата Reduxi (важно!)
Huawei Logger предлага възможност за самостоятелно управление и настройка на работните операции за всеки свързан инвертор. Тъй като системата Reduy поема контрола върху инверторите, тези две неща може да са в конфликт. В този случай е необходимо да деактивирате управлението на Logger. Това се извършва в следните две стъпки.

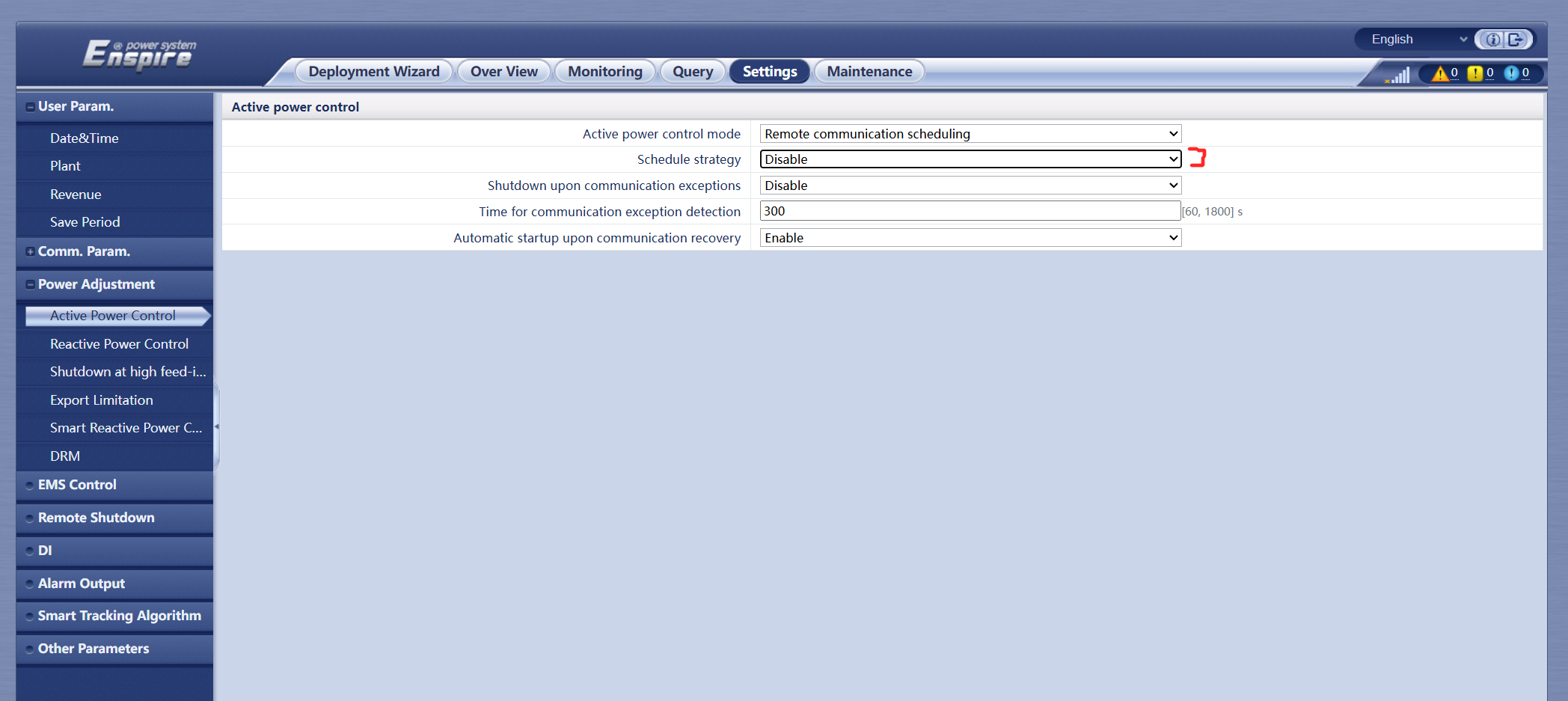

4.1 Под настройките на логера/ Активен контрол на мощността
Стратегията на графика трябва да бъде настроена на Изключено:
5. Добавяне на ново устройство (Huawei SUN2000B)
Представени са следните точки за добавяне на ново устройство (Huawei SUN2000) или редактиране на съществуващо.
Тъй като цялата система се състои от различни компоненти, за всяка част трябва да се добави отделно устройство. Има три различни компонента:
- Енергомер (Huawei SUN2000 3P, а не Chint DTSU666, защото всички данни се получават от Logger2000B)
- Инвертор (Huawei SUN2000)
- Батерия (Huawei LUNA2000B)
Пример за това как да добавите ново устройство към системата Reduxi ще бъде показан за Huawei LUNA2000B в следващите точки.
5.1 Добавете ново устройство
Влезте в приложението Reduxi Configurator и натиснете бутона „Добавяне на устройство“.

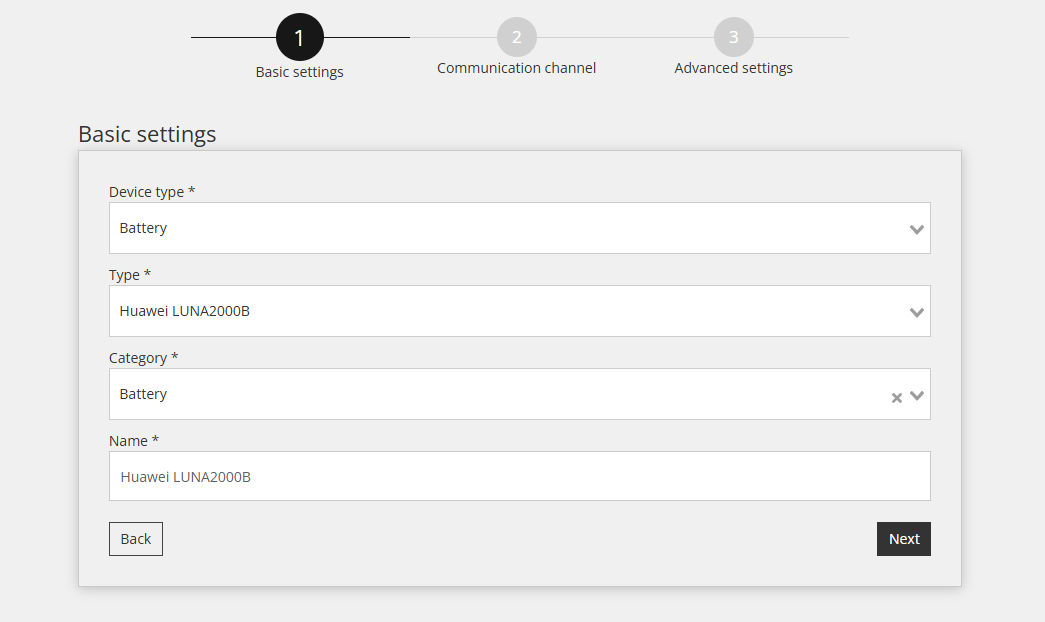

5.2 Изберете устройството, което искате да добавите (Основни настройки)
В първата стъпка изберете основните параметри на устройството, което искате да добавите:
- Тип на устройството: Батерия,
- Тип: Huawei LUNA2000B
- Име: Посочете името на устройството.

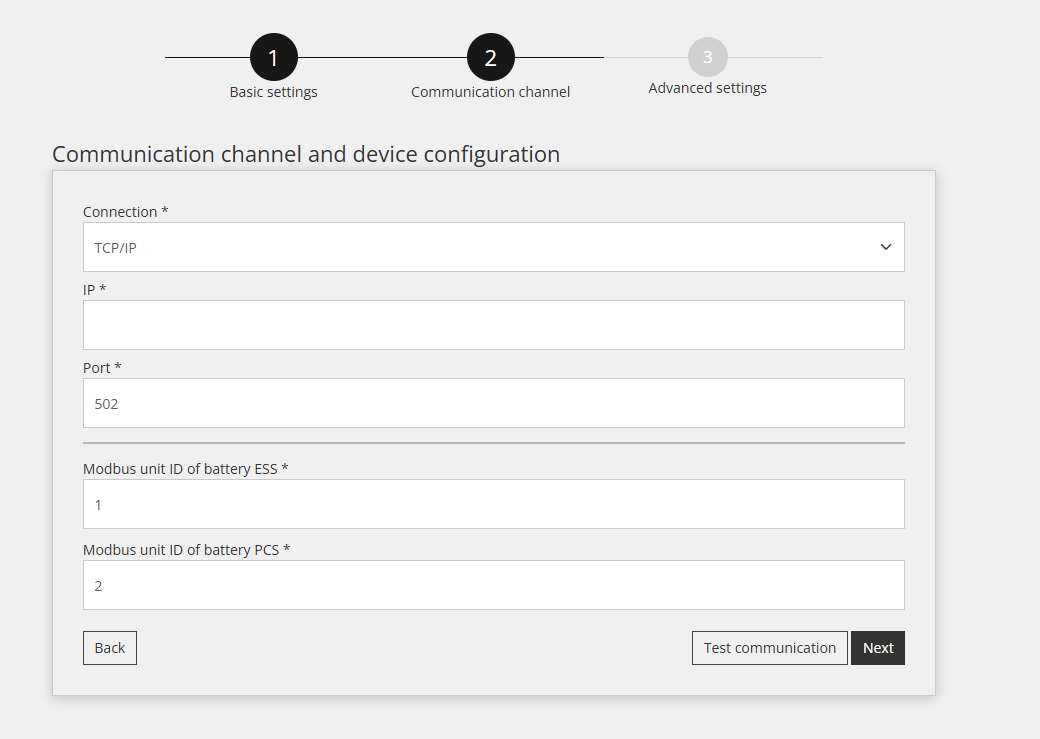

5.3 Комуникационен канал
Попълнете параметрите за комуникация с Huawei LUNA2000B, които са:
- Връзка: TCP/IP,
- IP: попълнете IP от SmartLogger2000B 2.2 точки.
- Порт: винаги 502,
- ID на Modbus модул: попълнете EES и PCS Modbus ID на модула на батерията 3. точка
5.4 Тест за комуникация
Под всички полета в Комуникационен канал е поставен бутон "Тест комуникация", с който се извършва тестът.
Тестът за комуникация може да върне два отговора:

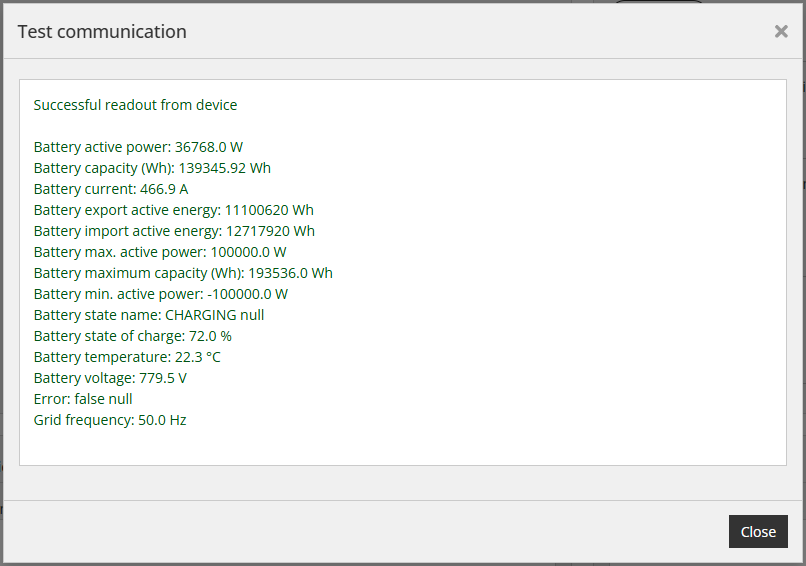

1. Комуникацията работи правилно, изображението по-долу:

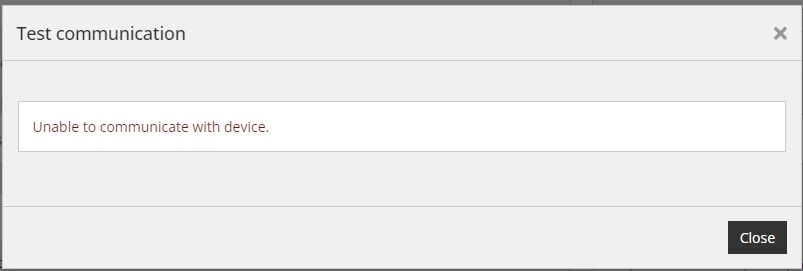

2. Комуникацията не работи правилно, изображението по-долу:
5.5 Разширени настройки
Разширените настройки са произволни и зависят от специфичните нужди на мястото, където е инсталиран контролерът Reduxi. След като завършите всички разширени настройки, натиснете бутона „Готово“в долния десен ъгъл.

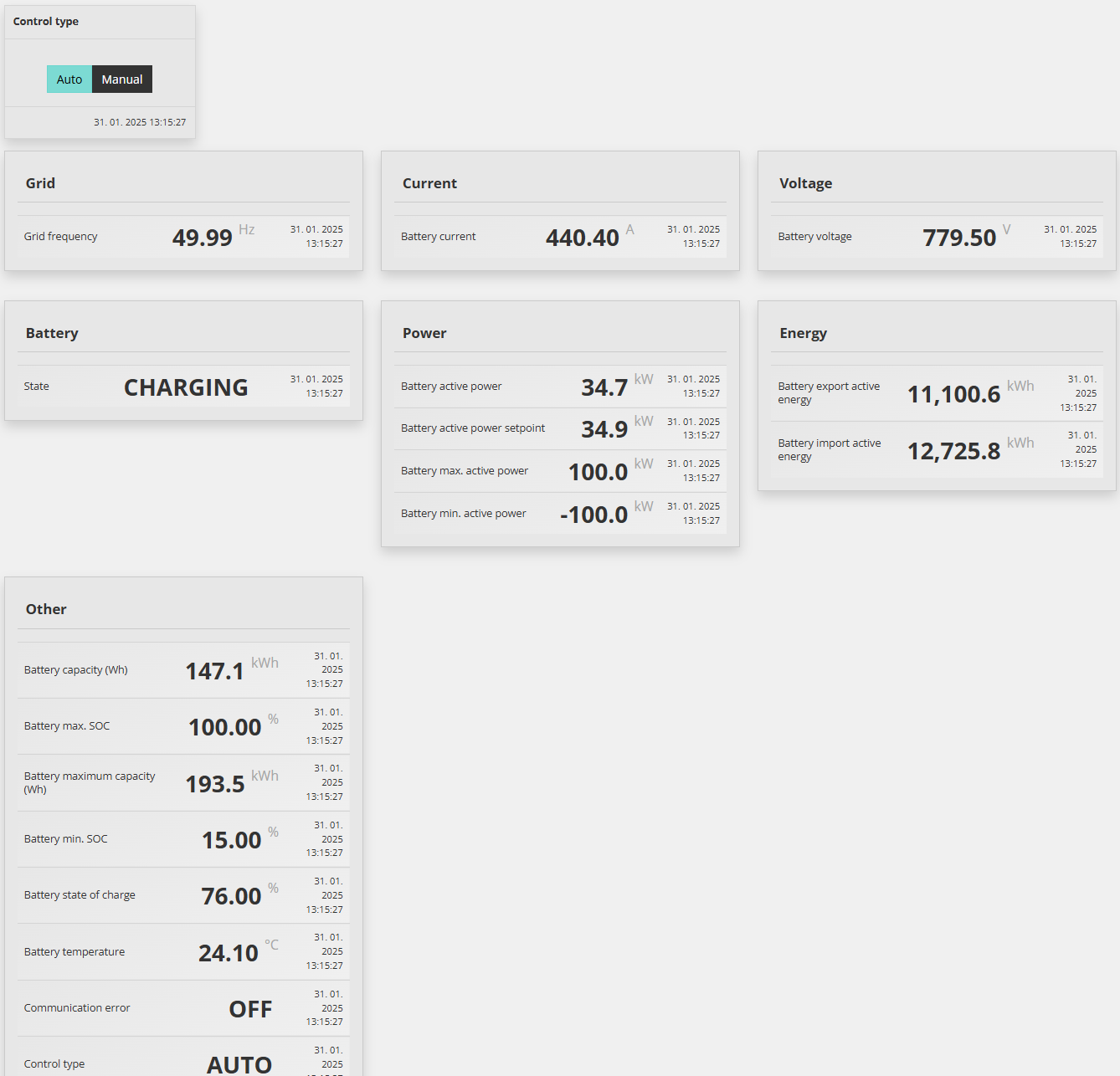

6. Четения от устройството
Целта на тази точка е да покаже как да проверявате показанията от новодобавеното устройство. Това се прави под „Устройство/Последно измерване“.
За разширен контрол на отделни елементи, свързани към SmartLogger2000B, трябва да се добавят интегрирани елементи към стратегията на системата Reduxi.
Например, типът управление на Huawei LUNA2000B трябва да бъде зададен на AUTO. Тази настройка може да се конфигурира под Устройства > Huawei LUNA2000B в Reduxi Configurator.
Когато устройството е настроено на AUTO, могат да се изпълняват команди от стратегията. В противен случай контролът остарява.
За да постигнете максимална гъвкавост и намаляване на разходите за енергия по отношение на динамичната цена и динамичните тарифи, моля, следвайте инструкциите как да дефинирате стратегия на тази връзка: Стратегии за контролер Reduxi.
След успешно добавяне на устройството, то може да бъде наблюдавано и управлявано и чрез приложението Reduxi.
