Как да свържете PEGO ECP200 BASE (HVAC) към Reduxi Controller
Свържете PEGO ECP200 BASE към Reduxi Controller през Modbus RTU. Получавате максимална гъвкавост и намаляване на разходите и на потреблението на енергия до 30%.

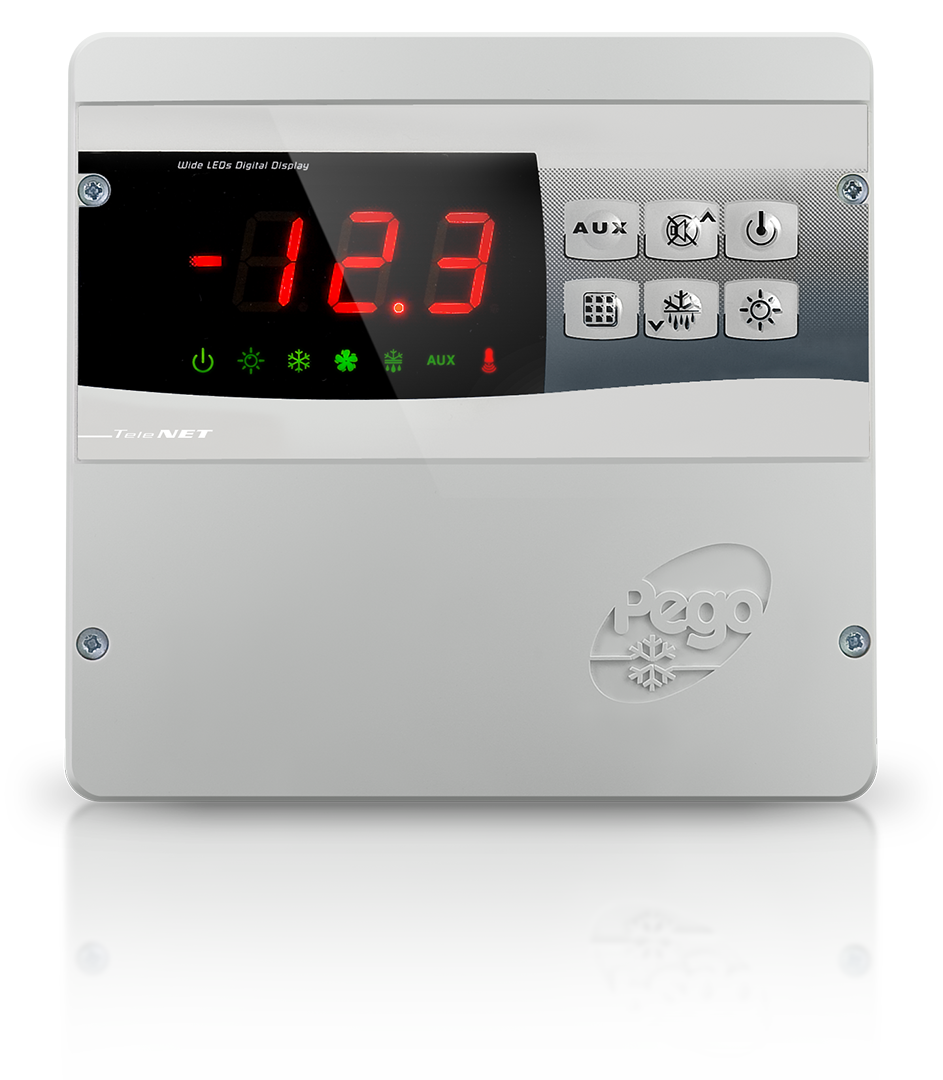

Текстово описание на това изображение
Снимка на светлосив стенен контролен панел със заоблен правоъгълен корпус и лъскав отблясък под него. Горна част: черен панел с текст 'Wide LEDs Digital Display' над червен седемсегментен дисплей, показващ -12.3. Под дисплея има иконки за състояние: захранване (зелена), слънце (зелена), снежинка (зелена), вентилатор (зелена), размразяване (зелена), AUX (зелен текст) и алармена лампа (червена). Вдясно са шест клавиша: AUX, заглушаване със стрелка нагоре, захранване, иконка на решетка, размразяване/снежинка със стрелка надолу и иконка на слънце. Текстът 'TeleNET' е отпечатан под дисплея вляво. Логото 'Pego' е релефно отпечатано долу вдясно на корпуса. По ъглите се виждат четири винта.
1 Техническа документация
Документи за PEGO ECP200 BASE:
- PEGO ECP200 BASE documentation (PDF) – документация на устройството, както е свързана в оригиналното ръководство на Reduxi.
- ECP 200 BASE4 A data sheet (PDF, Italian) – каталожен лист на контролния панел за хладилни камери от дистрибутора Arbo.
- ECP200 BASE 4 user and maintenance manual (French) – ръководство в ManualsLib.
2 Необходимо оборудване
Нужни са Ви следните компоненти:
- PEGO ECP200 BASE
- Reduxi Controller
- Кабел за връзка Modbus RTU (RS485)
- Лаптоп или таблет с достъп до интернет за конфигуриране на устройството в Reduxi
3 Свързване на PEGO ECP200 BASE към Reduxi Controller
PEGO ECP200 BASE има интерфейс RS485, който поддържа Modbus RTU. Reduxi чете устройството през този Modbus интерфейс, затова първо трябва да е изпълнена физическата връзка.
Снимката показва как да свържете Reduxi Controller и PEGO ECP200 BASE.
Текстово описание на това изображение
Схема на окабеляването, съчетаваща чертеж и снимка. Вляво: пунктирана шина тръгва от левия край. Две малки кутии с надпис TYPICAL CONNECTION имат клеми A и B. До тях е контролер PEGO с червен цифров дисплей и бутони, с клеми, номерирани 7 и 8, долу. Червен проводник и син проводник водят от линията към Reduxi Controller вдясно (тъмно устройство с логото на reduxi, Ethernet порт и черен щепселен конектор); червеният и синият проводник се свързват към черния щепселен конектор. Малък черен кръгъл символ е под линията близо до левия край.
4 Вход в уеб интерфейса на Reduxi
Можете да отворите уеб интерфейса на Reduxi по два начина:
Текстово описание на това изображение
Екранна снимка на три екрана на мобилното приложение Reduxi един до друг, с циан рамки и номерирани значки от 2 до 4. Ляв екран (табло, тъмна тема): иконка за меню горе вляво, отбелязана с рамка и значка 2; лого 'reduxi'; раздели 'Real time data' (активен) и 'Statistics'; цена 5.79 € и температура 3.2 °C; диаграма на енергийния поток с къща в центъра (-1.25 kW) и иконки със стойности 69.0 W, 1.3 kW, 1.1 kW (червен кръг), -165.0 W с 97 % (червен кръг) и стойности 0.0 W долу; раздели 'Power' и 'Energy'; долна навигация: Dashboard, Diagnostics, Device control, Settings. Среден екран (странично меню): лого 'reduxi', 'Number of locations: 1233', заглавие 'Reduxi device management', записи '+ Add Reduxi location' и 'Reduxi devices' (отбелязан с рамка и значка 3), след това 'My profile' и 'About app'. Десен екран (страница на устройство): Back; картина на черен контролер Reduxi с два Ethernet порта; статус 'Connected'; карта 'Update available': 'New update is available for your Reduxi device.' с бутон 'Download and install update'; карта 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' с бутон 'Activate tunnel connection' (отбелязан с рамка и значка 4); карта 'Unit details' с поле 'Unit ID'.
Текстово описание на това изображение
Екранна снимка, съставена от две части една до друга. Лява част: екран на мобилното приложение Reduxi на тъмен фон. Горе: бутон Back; картина на черен контролер Reduxi с два Ethernet порта и клемен блок; статус 'Connected' с иконка на Wi-Fi. Карта 'Update available': 'New update is available for your Reduxi device.' с бутон 'Download and install update'. Карта 'Connect to configurator' с иконка на ключ: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' и бутон 'Open configurator', отбелязан с циан рамка и номерирана значка 5. Отдолу: карта 'Unit details' с поле 'Unit ID' (стойността не се вижда). Дясна част: Reduxi Configurator, отворен в браузър, отбелязан с циан рамка и номерирана значка 6. Заглавна лента: стрелка за назад, 'Tunnel connection', иконка за презареждане. Лява странична лента с иконки (мълния, чип, светкавица, стълбовидна диаграма, зъбно колело). Страница 'Home' със зелена иконка на връзка. Зелено съобщение: 'New patch available. Click here to apply.' със затварящо X. Час 09:12:56. Диаграма на енергийния поток с къща в центъра (1.700 kW) и иконки за мрежа (0.000 kW), слънце (1.700 kW), батерия (зелена, 0.000 kW и 0.800 kW), устройство вляво (0.900 kW), електрически автомобил и зарядно устройство или друго устройство долу. Етикет 'Energy manager' най-долу.
http://reduxi.local. IP адреса на контролера ще намерите в списъка с устройства на рутера или в приложението Reduxi под Reduxi devices.admin · Парола: admin (фабрична настройка)Текстово описание на това изображение
Екранна снимка на страницата за вход в Reduxi Configurator в прозорец на Chrome. Адресната лента показва 'Not secure' и 'reduxi.local'; адресната лента е отбелязана с циан рамка и увеличено копие на нея (циан рамка, текст 'Not secure reduxi.local') е показано вляво, свързано с циан линия. Фон на страницата: светлосив линеен чертеж на къща със соларни панели (зелени), стенна кутия, инвертор, кола и зарядно устройство. Горе вляво: лого 'reduxi configurator'. В центъра е кутия за вход със заглавие 'Login', избор на език (английско знаме, 'English'), поле за потребителско име и поле за парола и тъмен бутон 'Login'.
Текстово описание на това изображение
Екранна снимка на уеб интерфейса на Reduxi Configurator след влизане, светла тема. Горе вляво: лого 'reduxi configurator'. Заглавна лента: 'Home' вляво, зелен статус 'Connected' горе вдясно. Лява странична лента: разгъната секция 'Devices' със списък от записи, след това свити секции 'Manager', 'Configuration' и 'Settings'. Основна област: диаграма на енергийния поток. Къща в центъра с пръстен, стойност 24.20 kW. Иконка Grid горе вляво, 24.20 kW (червена точка на линията ѝ). Иконка Solar горе вдясно, стойност '-'. Лява иконка (батерия или устройство), 6.700 kW (зелена точка на линията ѝ). Десни иконки (батерия и устройство), стойности '-'. Иконка EV charger долу вляво, 31.00 kW. Друга иконка на устройство долу вдясно. Етикет 'Energy manager' под къщата.
5 Добавяне на PEGO ECP200 BASE в Reduxi
След като свържете Reduxi Controller и PEGO ECP200 BASE, регистрирайте устройството в Reduxi.
5.1 Основни настройки
Влезте локално в Reduxi Configurator (вижте точка 4) и щракнете върху бутона Add device.
Текстово описание на това изображение
Екранна снимка на лявата странична лента на Reduxi Configurator. Горе: лого на reduxi с текст CONFIGURATOR. Свити секции: Devices (икона плюс) и Strategies (икона плюс). Отдолу два бутона един до друг: Add device (икона плюс, отбелязан със синя рамка за открояване) и Add strategy (икона плюс). Под тях два записа: Settings и Profile. Областта отдясно на страничната лента е празна и бяла.
В първата стъпка изберете основните настройки:
- Тип устройство:
HVAC - Type:
PEGO ECP200 BASE - Name: име по Ваш избор
Текстово описание на това изображение
Екранна снимка на Reduxi Configurator, стъпка 1 от 3 на помощника за добавяне на устройство, заглавие на страницата 'Basic settings'. Стъпки: 1 Basic settings (активна, черен кръг), 2 Communication channel, 3 Advanced settings. Полета: Device type *: HVAC; Type *: PEGO ECP200 BASE; Category *: HVAC (с иконка x за изчистване); Name *: PEGO ECP200 BASE. Бутони: Back (с контур), Next (тъмен).
5.2 Настройки на комуникацията
Втората стъпка настройва комуникационния канал за Modbus RTU. Тя създава връзката между Reduxi Controller и PEGO ECP200 BASE. Екранната снимка показва настройките.
Текстово описание на това изображение
Екранна снимка на помощника в Reduxi Configurator с три стъпки: 1 Basic settings (черна), 2 Communication channel (черна, текуща), 3 Advanced settings (в сиво). Заглавие: Communication channel and device configuration. Connection *: Local serial port. Port *: Port 1. Baud rate *: 9600 bits/s. Data bits *: 8. Stop bits *: 1. Parity *: None. Modbus unit ID *: 1. Бутони: Back, Test communication, Next (тъмен).
5.3 Тест на комуникацията
Бутонът Test communication е под полетата за комуникация. Той проверява дали връзката Modbus RTU между устройствата работи. Ако тестът е успешен, щракнете върху Done: устройството се създава едва с Done.
Текстово описание на това изображение
Екранна снимка на долната част на форма в Reduxi Configurator. Modbus unit ID *: 1. Бутони: Back, Test communication (обграден със син правоъгълник), Next (тъмен бутон).
Тестът връща един от два резултата:
Текстово описание на това изображение
Екранна снимка на диалог със заглавие Test communication (кръстче за затваряне горе вдясно). Зелен текст: Successful readout from device. Active power: 5810 W; Error number: 0; Error: false; H.C. 1 temp.: 48.3 °C; Import active energy: 12512100 Wh; Outdoor temp.: -3.7 °C; Return temp.: 45.5 °C; Sanitary water temp.: 44.9 °C; Supply temp.: 48.3 °C. Бутон: Close (тъмен).
Текстово описание на това изображение
Екранна снимка на диалог със заглавие Test communication с x за затваряне горе вдясно. Съобщение с червен текст: Unable to communicate with device. Тъмен бутон долу вдясно: Close.
5.4 Разширени настройки
Използвайте разширените настройки само ако обектът има специални изисквания. По подразбиране тук не променяте нищо.
Текстово описание на това изображение
Екранна снимка на помощника в Reduxi Configurator, стъпка 3 Advanced settings. Индикатор на стъпките: 1 Basic settings, 2 Communication channel, 3 Advanced settings (всички черни). Заглавие: Advanced settings. Всеки въпрос има превключвател, всички са на No: Do you want to set data saving interval? No (Default: 1 min); Do you want to set reading delay? No (Default: 1000 ms); Do you want to set writing delay? No (Default: 1000 ms); Do you want to set power generation limits and capabilities? No; Do you want to set power consumption limits and capabilities? No; Do you want to limit communication with the device to read-only? No (Default: No); Do you want to invert direction for energy import and export? No (Default: No). Падащи списъци: L1 is connected to main feed: L1; L2 is connected to main feed: L2. Бутон: Back.
6 Проверка на показанията
6.1 Последни измервания
Проверете показанията на устройството под Device (PEGO ECP200 BASE) – Last measurement в Reduxi Configurator.
Текстово описание на това изображение
Екранна снимка на изгледа с последни измервания в Reduxi Configurator с няколко карти. Карта State name setpoint: ред с бутони Off, Eco, On (маркиран в тюркоазено), Boost, Setpoint; време 17. 02. 2025 16:06:17. Карта Configuration, редове (всички с време 17. 02. 2025 16:06:17): enumeration.TEMPERATURE_DELTA_CMD 3.0 °C; enumeration.TEMPERATURE_LOWER_LIMIT_CMD 3.0 °C; enumeration.TEMPERATURE_SETPOINT_CMD 4.0 °C; enumeration.TEMPERATURE_UPPER_LIMIT_CMD 10.0 °C. Карта Measurements: Communication error: ON, 17. 02. 2025 16:06:17. Карта Other: Control type: MANUAL; State name setpoint: ON_AUTO (десният край е леко отрязан); и двата с време 17. 02. 2025 16:06:17.
6.2 Наблюдение в облака на Reduxi
След като устройството бъде добавено в Configurator, можете да го наблюдавате в облачното приложение Reduxi.
✓ Обобщение
Подготовка (точки 1–2): Осигурете документацията на PEGO ECP200 BASE. Подгответе Reduxi Controller, кабела Modbus RTU и лаптоп или таблет.
PEGO ECP200 BASE (точка 3): Свържете устройството към Reduxi Controller през Modbus RTU (RS485).
Добавяне в Reduxi (точки 4–5): Влезте в уеб интерфейса на Reduxi. Добавете устройството като HVAC от тип PEGO ECP200 BASE, въведете настройките за комуникация, стартирайте Test communication и щракнете върху Done.
Пускане в експлоатация (точка 6): Проверете показанията под Last measurement. Наблюдавайте устройството в облака на Reduxi.
→ Често срещани проблеми
| Проблем | Решение |
|---|---|
| Тестът на комуникацията не успява | Проверете физическата връзка Modbus RTU (вижте точка 3) и настройките за комуникация (вижте точка 5, точка 5.2). |
| Open configurator не се отваря или остава празен | Тунелът все още не е активен. Изчакайте около 30 секунди и проверете дали контролерът е онлайн. |
Влизането с admin се отхвърля |
Паролата е променена по време на инсталацията. Попитайте инсталатора. Паролата на профила в Reduxi тук не работи. |
reduxi.local не се зарежда |
Вашето устройство не е в същата мрежа като контролера. Използвайте IP адреса или тунелната връзка. |
| Тестът на комуникацията не успява, устройството е офлайн | Проверете достъпността, IP адреса / порта / unit ID и дали протоколът е включен на устройството. |
