Интегрирайте PEGO ECP200 BASE устройство с контролер Reduxi чрез Modbus RTU, постигайки максимална гъвкавост и възможно намаляване на разходите и енергията до 30%.

1. PEGO ECP200 BASE документация:

Документация за изтегляне можете да получите на линка:

http://www.dayan-rs.com/_Uploads/dbsAttachedFiles/9884.pdf

2. Физическа връзка между PEGO ECP200 BASE

и контролер Reduxi

Физическата връзка трябва да бъде установена, тъй като Modbus RTU се използва за достъп до PEGO ECP200 BASE

Modbus интерфейс.

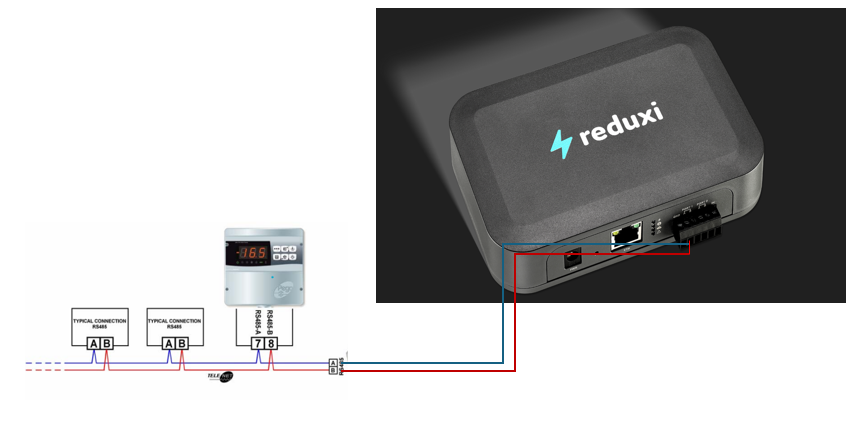

Изображението по-долу показва как се установява физическата връзка между Reduxi и PEGO ECP200 BASE:

3. Добавете PEGO ECP200 BASE към системата Reduxi.

След като свържете Reduxi и PEGO ECP200 BASE, можете да го регистрирате като ново устройство (PEGO ECP200 BASE).

3.1 Добавяне на устройство (PEGO ECP200 BASE)

Първо, влезте в локалния Reduxi конфигуратор и добавете ново устройство, като щракнете върху бутона „Добавяне на устройство“.

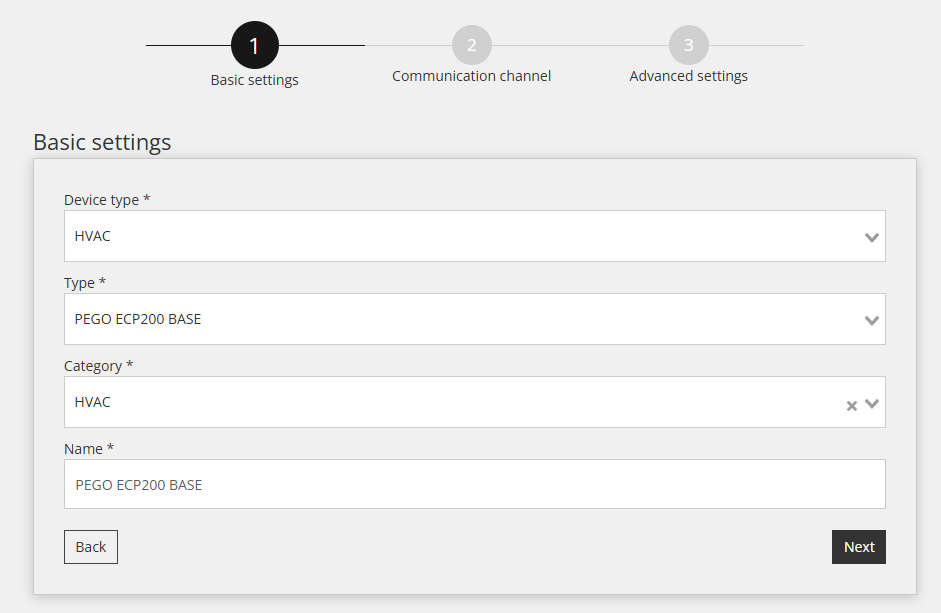

4.2 Изберете PEGO ECP200 BASE

В рамките на първата стъпка се определят основните настройки:

• Изберете тип устройство: HVAC,
• Изберете Тип: PEGO ECP200 BASE,
• Назовете устройството.

4.3 Конфигурация на устройството за комуникационен канал

Втората стъпка включва конфигуриране на комуникационния канал, който е от съществено значение за правилната Modbus RTU комуникация. В тази стъпка се установява комуникационната връзка между контролера Reduxi и PEGO ECP200 BASE.

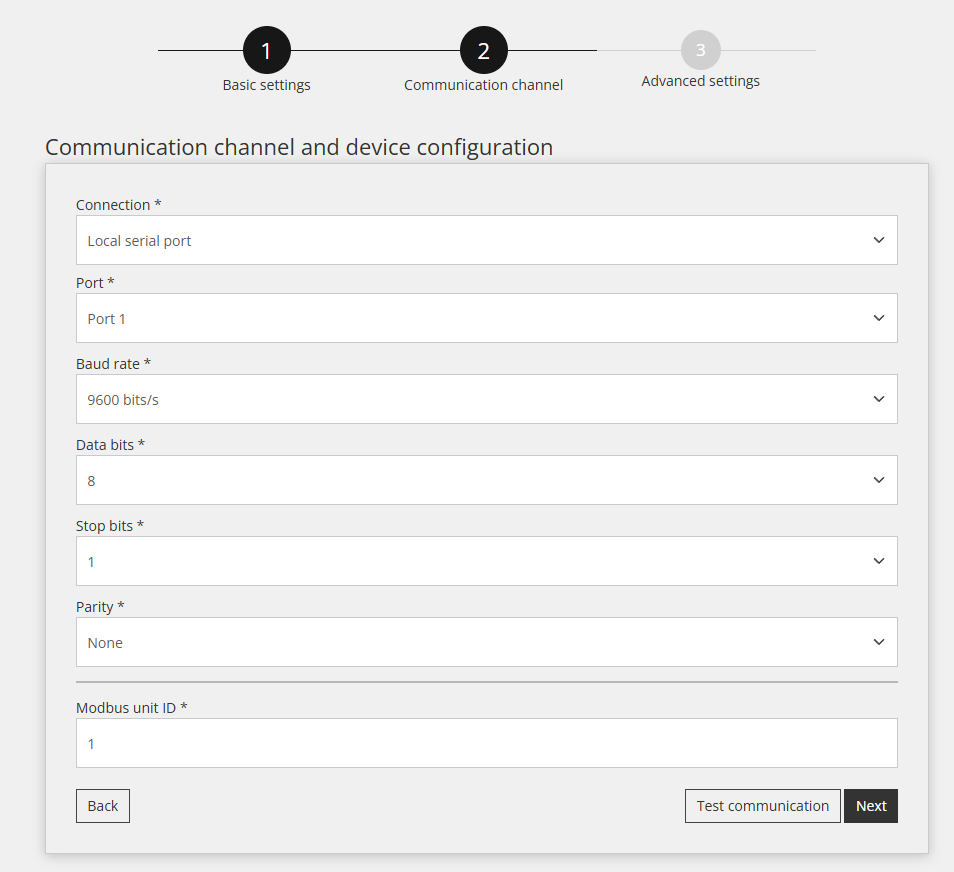

Настройките за комуникационния канал са показани по-долу:

4.4 Тествайте комуникацията

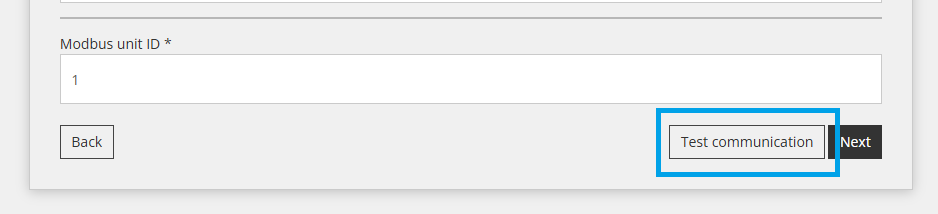

Под всички полета на комуникационния канал, споменат в предишната стъпка, има бутон „Тест комуникация“. Този бутон се използва за проверка дали Modbus RTU връзката между устройствата функционира правилно.

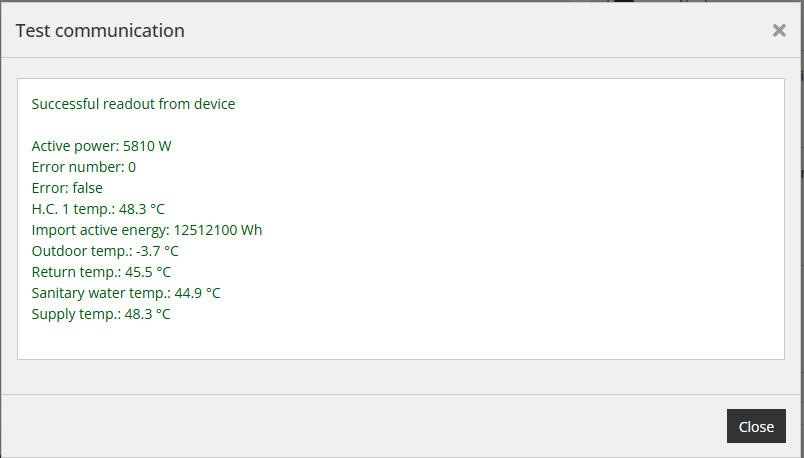

Успешен отговор:

Неуспешен отговор:

4.5 Предварителни настройки

Този раздел се използва, ако трябва да се задоволят специалните нужди на местоположението. По подразбиране нищо не трябва да се променя в Разширени настройки.

5. Четения от устройството

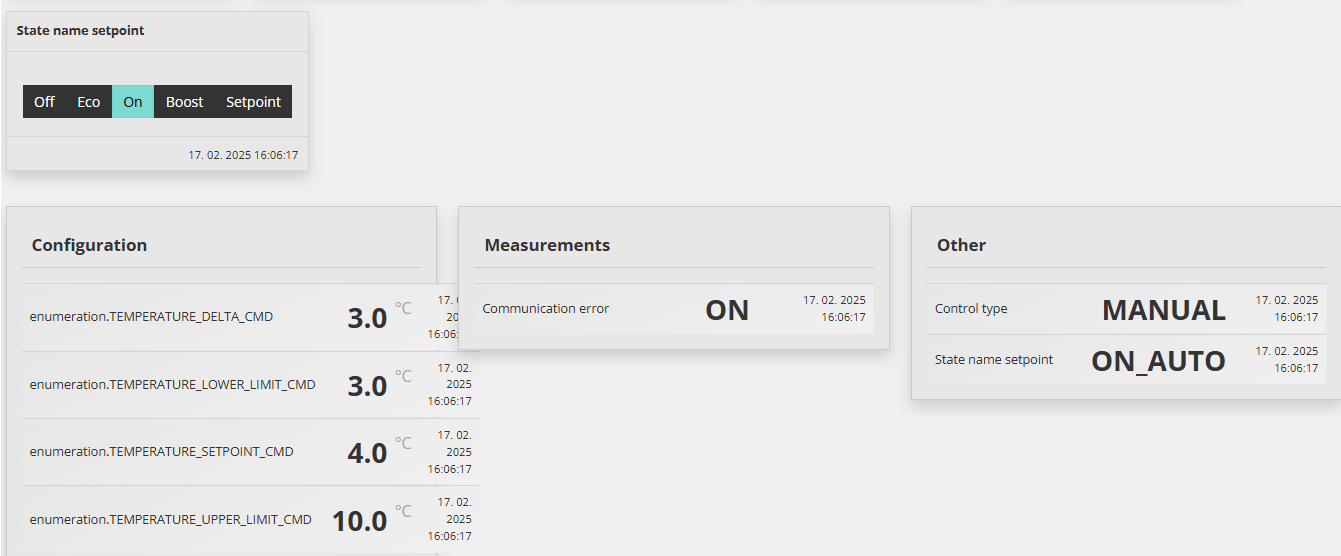

Целта на тази точка е да покаже как да проверявате показанията от устройството. Това се прави под „Устройство (EGO ECP200 BASE)/Последно измерване“.

След като устройството бъде успешно добавено чрез конфигуратора, то може да се наблюдава чрез облачното приложение Reduxi.
