Как да свържете хибриден инвертор Sigenergy към Reduxi Controller
Интегрирайте хибридния инвертор Sigenergy с Reduxi Controller през Modbus TCP/IP. Така получавате максимална гъвкавост и намаляване на разходите и на потреблението на енергия до 30%.
Текстово описание на това изображение

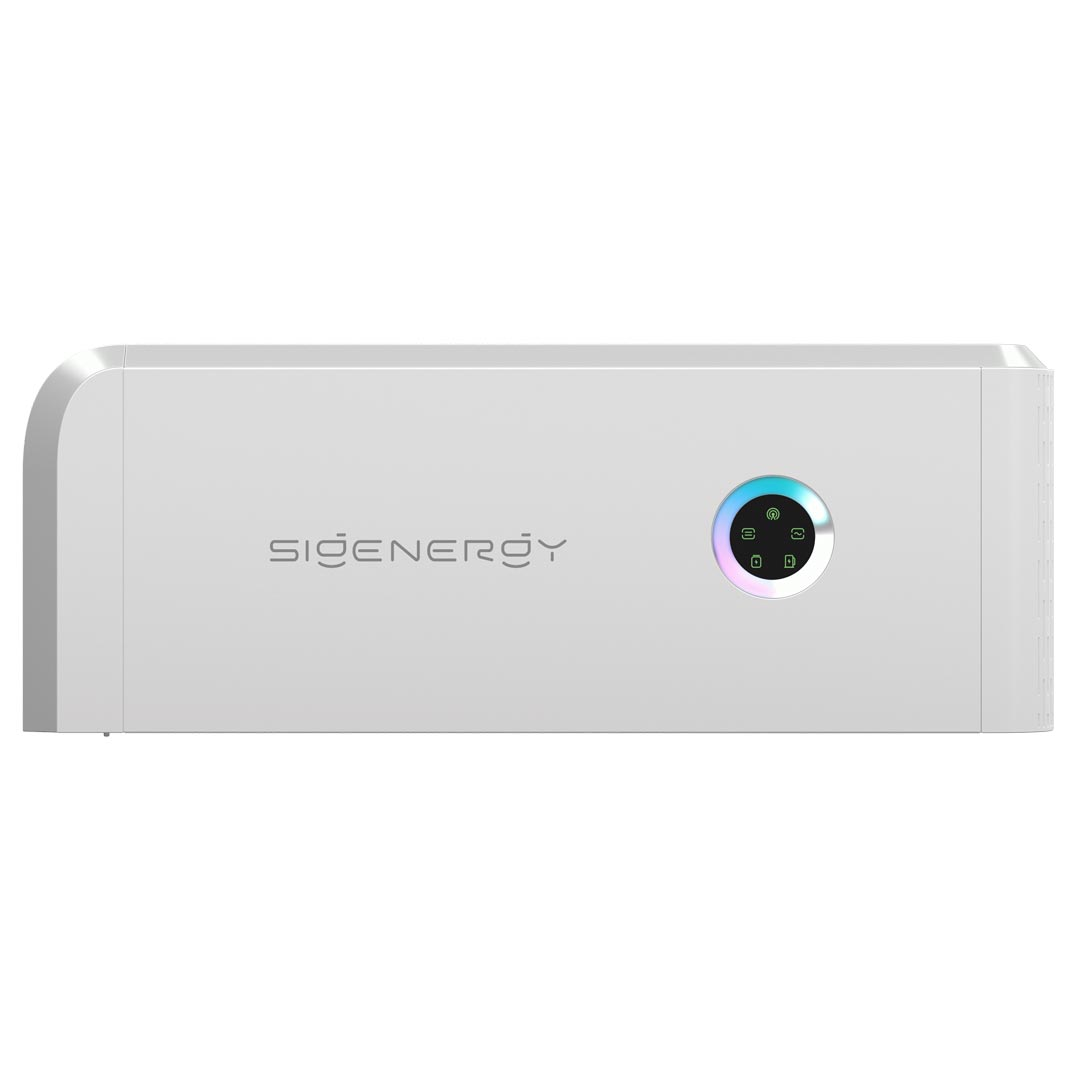

Снимка или рендер на бял стенен хибриден инвертор на бял фон. Корпусът е светлосив/бял със заоблени ъгли горе вляво. Думата 'SIGENERGY' е отпечатана в сиво отпред вляво. Вдясно има кръгъл индикатор с многоцветен светещ пръстен (от синьо към розово) около черен кръг с четири малки зелени иконки (символ за Wi-Fi/сигнал отгоре и символи вляво, вдясно, долу вляво и долу вдясно). Долната част на уреда е гладка, без други означения.
1 Подготовка
1.1 Техническа документация
Използвайте тези документи за повече информация за настройките на хибридния инвертор Sigenergy.
- Sigenergy hybrid inverter documentation – изтегляне на документацията на инвертора (April Ice B2B)
- How to enable Modbus TCP/IP – статия от поддръжката на Sigenergy
- Sigenergy Modbus Protocol V2.7 – Modbus протокол на Sigenergy, издание от 2025-05-23
- Video on YouTube – видео, свързано в оригиналната статия
1.2 Необходимо оборудване
- Reduxi Controller
- Хибриден инвертор Sigenergy, свързан към Reduxi Controller
- Смартфон с приложението mySigen
- Лаптоп или таблет с достъп до интернет за конфигуриране на устройството в Reduxi
2 Конфигуриране на хибридния инвертор Sigenergy
2.1 Изтегляне на приложението mySigen
Изтеглете приложението mySigen:
- Google Play: mySigen в Google Play
- Apple App Store: mySigen в App Store
2.2 Намиране на IP адреса на инвертора
След като имате достъп през мобилното приложение, променете настройките така, че Reduxi Controller да има достъп до хибридния инвертор през Modbus TCP/IP. Следвайте тези стъпки.
Текстово описание на това изображение
Екранна снимка на началната страница на приложението mySigen на телефон, тъмна тема, висока снимка на телефон. Лента на състоянието: час 11:51, чертички за сигнал, иконка на Wi-Fi, батерия 57. Горе: иконка за меню (вляво), иконка за споделяне (вдясно); името на системата между тях е закрито с черна лента. Под нея статус 'Normal | On Grid'. Времето: иконка слънце зад облак, 7 °C. Горни показания: 0 kW и 10.3 kW. 3D илюстрация на къща със соларни панели на покрива, AC зарядна станция с автомобил, бял инвертор и батерия, с линии на енергийния поток. Етикети: SOLAR, HOME, 'Available AC CHARGER'; под къщата: 0 kW DC CHARGER; 0 kW · 90.0% SigenStor; 10.3 kW GRID. Ред от пет бутона: Diagnosis, Notice, Mode, Safety, Charger. Карта 'Today': 0.04 kWh Solar Generate. (отрязано), € -0.32 Energy Value. Долна навигация: Home (избрано, зелено), Device, Service, Setting. Бяла лента на индикатора за начало най-долу.
Текстово описание на това изображение
Екранна снимка на страницата Settings в приложението mySigen на телефон, тъмна тема, висока снимка на телефон. Лента на състоянието: час 11:49, чертички за сигнал, иконка на Wi-Fi, батерия 58. Горе: ред с плочка на аватар 'Ap', името е закрито с черна лента и шеврон. Отдолу карта на системата с бутон за меню '.', 3D илюстрация на къща със соларни панели, бял инвертор и зарядна станция и текстов блок, закрит с черна лента. Четири елемента за бързи настройки: Operational Mode, Backup Reserve, Utility Rate Plan, Charging Setting. Карта 'Settings & Tools' с редове, всеки с шеврон: About, App Setting, Network Configure, Device Configure. Долна навигация: Home, Device, Service, Setting; елементът Setting (зелен) е маркиран със син правоъгълник. Бяла лента на индикатора за начало най-долу.
Текстово описание на това изображение
Екранна снимка на екрана System Settings в приложението mySigen на телефон, тъмна тема, висока снимка на телефон. Лента на състоянието: час 11:49, чертички за сигнал, иконка на Wi-Fi, батерия 58. Заглавна част: стрелка назад и заглавие 'System Settings'. Карта на системата показва 3D илюстрация на къща със соларни панели, инвертор и зарядна станция, със зелена иконка молив (редактиране); името на системата и подробностите под нея са закрити с черна лента. Секция 'Basic Info': System ID: стойността е закрита; Country/Region: стойността е закрита; Time Zone: (UTC+01:00)Belgrade; Grid Connection Date: 2024-05-17; Total Panel Capacity: 3.44 kWp; Battery Capacity: 24.18 kWh. Секция 'More Settings' с редове, всеки с шеврон: Connectivity (стойност Ethernet), Backup Event Center, Lighting Language, Advanced Settings, Software Update, System Share. Редът Connectivity е маркиран със син правоъгълник (правоъгълникът започва от заглавието 'More Settings'). Бяла лента на индикатора за начало най-долу.
Текстово описание на това изображение
Екранна снимка на екрана Connectivity в приложението mySigen на телефон, тъмна тема, висока снимка на телефон. Лента на състоянието: час 11:50, чертички за сигнал, иконка на Wi-Fi, батерия 58. Заглавна част: стрелка назад и заглавие 'Connectivity'. Превключвател с два раздела: System (избран) и Device (неизбран); разделът Device е маркиран със син правоъгълник и синя стрелка, която го сочи отгоре. Отдолу, в пунктирана рамка: иконка на наредено устройство (батерия/инвертор), зелена отметка и иконка на мрежов щепсел, свързани с линии, с текст 'SigenStor is connected to the Network'. Под нея карта с три реда, всеки с шеврон: Ethernet (зачеркната иконка на щепсел), WLAN (иконка на Wi-Fi с x), Cellular (иконка на сигнал с x). Останалата част от екрана е празен тъмен фон с бяла лента на индикатора за начало най-долу.
Текстово описание на това изображение
Екранна снимка на екран на телефон в приложението mySigen, тъмна тема, висока снимка на телефон. Лента на състоянието: час 11:50, чертички за сигнал, иконка на Wi-Fi, батерия 58. Заглавна част: стрелка назад и заглавие 'Connectivity'. Превключвател с два раздела: System и Device (избран е Device). Отдолу е карта на устройство със заглавие 'SigenStor' с малка картинка на бяло устройство, зелена точка за състояние и статус 'Normal'; редът с името/серийния номер под заглавието е закрит с черна лента. Картата изброява три реда, всеки с шеврон: Ethernet (зелена иконка на щепсел), WLAN (сива иконка на Wi-Fi с x), Cellular (сива иконка на сигнал с x). Редът Ethernet е маркиран със син овален контур. Останалата част от екрана под картата е празен тъмен фон с бяла лента на индикатора за начало най-долу.
Текстово описание на това изображение
Екранна снимка на екрана Ethernet в приложението mySigen на телефон, тъмна тема, висока снимка на телефон. Лента на състоянието: час 11:50, чертички за сигнал, иконка на Wi-Fi, батерия 58. Заглавна част: стрелка назад, заглавие 'Ethernet', 'Save' (зелено, горе вдясно). Полета: MAC Address: стойността е закрита с черна лента. Карта 'Ethernet' със статус 'Connected' (зелено). Primary DNS: 8.8.8.8 (в сиво); Secondary DNS: 208.67.222.222. Превключвател 'Obtain IP address automatically': включен (зелен). Полета в сиво: IP Address: 172.16.40.228, маркирано със син правоъгълник; Gateway: 172.16.40.1; Subnet Mask: 255.255.255.0. Отдолу е празен тъмен фон с бяла лента на индикатора за начало.
2.3 Включване на Modbus TCP/IP
Указания как да включите Modbus TCP/IP на инвертора има в статията от поддръжката на Sigenergy.
2.4 Задаване на долна граница на разреждане и резерв за захранване при авария
Текстово описание на това изображение
Екранна снимка на екрана 'System Settings' в приложението mySigen на телефон, тъмна тема. Лента на състоянието: час 6:51, 5G сигнал, батерия 65. Заглавна част: стрелка назад, заглавие 'System Settings', 'Save' (зелено). Най-горе е отрязан ред с превключвател (текстът завършва с 'nable'). Секция 'Charge & Discharge' с полета: Charge Cut-Off SOC (%): 100.0; Discharge Cut-Off SOC (%): 10.0; Backup Reserve (%): 90.0. Червен нарисуван на ръка овал обгражда полетата Discharge Cut-Off SOC (%) и Backup Reserve (%).
3 Вход в уеб интерфейса на Reduxi
Можете да отворите уеб интерфейса на Reduxi по два начина:
Текстово описание на това изображение
Екранна снимка на три екрана на мобилното приложение Reduxi един до друг, с циан рамки и номерирани значки от 2 до 4. Ляв екран (табло, тъмна тема): иконка за меню горе вляво, отбелязана с рамка и значка 2; лого 'reduxi'; раздели 'Real time data' (активен) и 'Statistics'; цена 5.79 € и температура 3.2 °C; диаграма на енергийния поток с къща в центъра (-1.25 kW) и иконки със стойности 69.0 W, 1.3 kW, 1.1 kW (червен кръг), -165.0 W с 97 % (червен кръг) и стойности 0.0 W долу; раздели 'Power' и 'Energy'; долна навигация: Dashboard, Diagnostics, Device control, Settings. Среден екран (странично меню): лого 'reduxi', 'Number of locations: 1233', заглавие 'Reduxi device management', записи '+ Add Reduxi location' и 'Reduxi devices' (отбелязан с рамка и значка 3), след това 'My profile' и 'About app'. Десен екран (страница на устройство): Back; картина на черен контролер Reduxi с два Ethernet порта; статус 'Connected'; карта 'Update available': 'New update is available for your Reduxi device.' с бутон 'Download and install update'; карта 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' с бутон 'Activate tunnel connection' (отбелязан с рамка и значка 4); карта 'Unit details' с поле 'Unit ID'.
Текстово описание на това изображение
Екранна снимка, съставена от две части една до друга. Лява част: екран на мобилното приложение Reduxi на тъмен фон. Горе: бутон Back; картина на черен контролер Reduxi с два Ethernet порта и клемен блок; статус 'Connected' с иконка на Wi-Fi. Карта 'Update available': 'New update is available for your Reduxi device.' с бутон 'Download and install update'. Карта 'Connect to configurator' с иконка на ключ: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' и бутон 'Open configurator', отбелязан с циан рамка и номерирана значка 5. Отдолу: карта 'Unit details' с поле 'Unit ID' (стойността не се вижда). Дясна част: Reduxi Configurator, отворен в браузър, отбелязан с циан рамка и номерирана значка 6. Заглавна лента: стрелка за назад, 'Tunnel connection', иконка за презареждане. Лява странична лента с иконки (мълния, чип, светкавица, стълбовидна диаграма, зъбно колело). Страница 'Home' със зелена иконка на връзка. Зелено съобщение: 'New patch available. Click here to apply.' със затварящо X. Час 09:12:56. Диаграма на енергийния поток с къща в центъра (1.700 kW) и иконки за мрежа (0.000 kW), слънце (1.700 kW), батерия (зелена, 0.000 kW и 0.800 kW), устройство вляво (0.900 kW), електрически автомобил и зарядно устройство или друго устройство долу. Етикет 'Energy manager' най-долу.
http://reduxi.local. IP адреса на контролера ще намерите в списъка с устройства на рутера или в приложението Reduxi под Reduxi devices.admin · Парола: admin (фабрична настройка)Текстово описание на това изображение
Екранна снимка на страницата за вход в Reduxi Configurator в прозорец на Chrome. Адресната лента показва 'Not secure' и 'reduxi.local'; адресната лента е отбелязана с циан рамка и увеличено копие на нея (циан рамка, текст 'Not secure reduxi.local') е показано вляво, свързано с циан линия. Фон на страницата: светлосив линеен чертеж на къща със соларни панели (зелени), стенна кутия, инвертор, кола и зарядно устройство. Горе вляво: лого 'reduxi configurator'. В центъра е кутия за вход със заглавие 'Login', избор на език (английско знаме, 'English'), поле за потребителско име и поле за парола и тъмен бутон 'Login'.
Текстово описание на това изображение
Екранна снимка на уеб интерфейса на Reduxi Configurator след влизане, светла тема. Горе вляво: лого 'reduxi configurator'. Заглавна лента: 'Home' вляво, зелен статус 'Connected' горе вдясно. Лява странична лента: разгъната секция 'Devices' със списък от записи, след това свити секции 'Manager', 'Configuration' и 'Settings'. Основна област: диаграма на енергийния поток. Къща в центъра с пръстен, стойност 24.20 kW. Иконка Grid горе вляво, 24.20 kW (червена точка на линията ѝ). Иконка Solar горе вдясно, стойност '-'. Лява иконка (батерия или устройство), 6.700 kW (зелена точка на линията ѝ). Десни иконки (батерия и устройство), стойности '-'. Иконка EV charger долу вляво, 31.00 kW. Друга иконка на устройство долу вдясно. Етикет 'Energy manager' под къщата.
4 Добавяне на хибридния инвертор Sigenergy в Reduxi
След като свържете Reduxi Controller и хибридния инвертор Sigenergy, регистрирайте инвертора като ново устройство.
4.1 Основни настройки
Влезте локално в Reduxi Configurator на контролера (вижте точка 3) и щракнете върху + Add device.
Текстово описание на това изображение
Екранна снимка на лявата странична лента на Reduxi Configurator. Горе: лого на reduxi с текст CONFIGURATOR. Свити секции: Devices (икона плюс) и Strategies (икона плюс). Отдолу два бутона един до друг: Add device (икона плюс, отбелязан със синя рамка за открояване) и Add strategy (икона плюс). Под тях два записа: Settings и Profile. Областта отдясно на страничната лента е празна и бяла.
В първата стъпка (основни настройки) изберете основните параметри на устройството:
- Device type:
Hybrid Inverter - Type:
Sigenergy Hybrid - Name: име по Ваш избор
4.2 Настройки на комуникацията
Втората стъпка настройва комуникационния канал между Reduxi Controller и хибридния инвертор Sigenergy. Тази стъпка е ключова за комуникацията през Modbus TCP/IP. Изображението показва настройките на комуникационния канал.
Текстово описание на това изображение
Екранна снимка на Reduxi Configurator, стъпка 2 от 2 на помощника за добавяне на устройство. Стъпки: 1 Basic settings, 2 Communication channel (и двата запълнени черни кръга). Заглавие на секцията: 'Communication channel and device configuration'. Полета: Connection *: TCP/IP (падащ списък); IP *: 172.16.40.228; Port *: 502; Modbus unit ID *: 1. Бутони: Back (с контур), Test communication (с контур), Done (тъмен).
4.3 Тест на комуникацията
Щракнете върху Test communication в долната част на помощника. Тестът прочита хибридния инвертор Sigenergy веднъж и не записва нищо. Ако тестът е успешен, щракнете върху Done: устройството се създава едва с Done.
Текстово описание на това изображение
Екранна снимка на долната лента с бутони на страница на Reduxi Configurator. Вляво: бутон 'Back'. Вдясно: бутон 'Test communication' (отбелязан с циан рамка) и тъмен бутон 'Done'.
Текстово описание на това изображение
Екранна снимка на страницата 'Communication channel and device configuration' в Reduxi Configurator. Connection *: TCP/IP (падащ списък). IP *: 192.168.50.243, с бутон 'Scan for IP'. Port *: 502, с бутон 'Test port'. Modbus unit ID *: 1. Бутони най-долу: Back (вляво), Test communication и Done (вдясно). Бутонът Done е отбелязан с циан рамка.
4.4 Разширени настройки
Използвайте разширените настройки само ако обектът има специални нужди. По подразбиране не е необходимо да променяте нищо.
Текстово описание на това изображение
Екранна снимка на помощника в Reduxi Configurator, стъпка 3 Advanced settings. Индикатор на стъпките: 1 Basic settings, 2 Communication channel, 3 Advanced settings (всички черни). Заглавие: Advanced settings. Всеки въпрос има превключвател, всички са на No: Do you want to set data saving interval? No (Default: 1 min); Do you want to set reading delay? No (Default: 1000 ms); Do you want to set writing delay? No (Default: 1000 ms); Do you want to set power generation limits and capabilities? No; Do you want to set power consumption limits and capabilities? No; Do you want to limit communication with the device to read-only? No (Default: No); Do you want to invert direction for energy import and export? No (Default: No). Падащи списъци: L1 is connected to main feed: L1; L2 is connected to main feed: L2. Бутон: Back.
5 Проверка на показанията
5.1 Последни измервания
След като връзката е установена, проверете показанията под Devices – Sigenergy Hybrid Inverter – Last measurement в Reduxi Configurator.
Текстово описание на това изображение
Екранна снимка на страницата 'Last measurements' на устройство в Reduxi Configurator. Раздели: Last measurements (активен), Analyze, Archive. Горе вдясно: падащ списък за опресняване 'Without refreshing' и бутон за опресняване. Карта 'Control type': бутони Auto (светлозелен) и Manual (тъмен, избран); времева отметка 14. 03. 2025 12:49:13. Всички стойности по-долу имат времева отметка 14. 03. 2025 12:49:01, освен ако не е посочено друго. Карта PV: PV active power -1.0 kW; PV current -1.98 A; PV voltage 327.63 V; PV export active energy 587.0 kWh; PV min. active power -10.0 kW; PV export active power limit: празно (единица kW); enumeration.PV_STATE_NAME: CONNECTED. Карта Load: Load active power 0.4 kW; Load import active energy 1,109.2 kWh. Карта Battery: Battery active power 0.4 kW; Battery current 1.09 A; Battery voltage 331.60 V; Battery state name CHARGING; Battery state of charge 33.80 %; Battery min. state of charge 0.00 %; Battery max. state of charge 100.00 %; Battery import active energy 765.9 kWh; Battery export active energy 740.8 kWh; Battery min. active power -9.1 kW; Battery max. active power 8.2 kW; Battery active power setpoint 1.0 kW. Карта Inverter: Inverter active power -0.4 kW; Inverter max. active power 10.0 kW; Inverter min. active power -10.0 kW; State name RUNNING; Error OFF. Карта Grid: Grid frequency 49.990 Hz; Grid active power 0.0 kW; Grid import active power limit: празно (kW); Grid export active power limit: празно (kW); enumeration.GRID_STATE_NAME METER_ONLINE; Grid export active energy 1,588.7 kWh; Grid import active energy 0.0 kWh. Карта Other: Battery state of health 100.00 %; Battery temperature 23.10 °C; Model name SigenStorEC100TP; Communication error OFF (времева отметка 12:48:56); Control type MANUAL; Mode name setpoint SELF_CONSUMPTION.
5.2 Включване на управлението от Reduxi
За разширено управление на хибридния инвертор Sigenergy включете устройството в режимите за оптимизация на системата Reduxi. Под Devices – Sigenergy Hybrid в Reduxi Configurator задайте control type на AUTO. Само тогава командите на стратегията влияят на батерията.
За да постигнете максимална гъвкавост и намаляване на разходите за енергия с динамични цени и динамични тарифи, определете стратегия, както е описано в Стратегии за Reduxi controller.
След като добавите устройството, можете да го наблюдавате и управлявате и в приложението Reduxi.
✓ Обобщение
Подготовка (точки 1–2): Използвайте документацията на Sigenergy. Инсталирайте приложението mySigen.
Инвертор Sigenergy (точка 2): Копирайте IP адреса в приложението mySigen. Включете Modbus TCP/IP. Задайте Discharge Cut-Off SOC и Backup Reserve, както е показано.
Добавяне в Reduxi (точки 3–4): Влезте в уеб интерфейса на Reduxi. Добавете устройството от тип Sigenergy Hybrid, поставете IP адреса и стартирайте Test communication.
Пускане в работа (точка 5): Проверете последните измервания. Задайте control type на AUTO и определете стратегия.
→ Често срещани проблеми
| Проблем | Решение |
|---|---|
| Тестът на комуникацията не успява | Проверете дали IP адресът от приложението mySigen е въведен правилно. Проверете дали Modbus TCP/IP е включен на инвертора. |
| Неочаквано поведение на батерията | Проверете дали Discharge Cut-Off SOC (%) и Backup Reserve (%) са зададени на стойностите, показани в точка 2.4. |
| Open configurator не се отваря или остава празен | Тунелът все още не е активен. Изчакайте около 30 секунди и проверете дали контролерът е онлайн. |
Влизането с admin се отхвърля |
Паролата е променена по време на инсталацията. Попитайте инсталатора. Паролата на профила в Reduxi тук не работи. |
reduxi.local не се зарежда |
Вашето устройство не е в същата мрежа като контролера. Използвайте IP адреса или тунелната връзка. |
| Тестът на комуникацията не успява, устройството е офлайн | Проверете достъпността, IP адреса / порта / unit ID и дали протоколът е включен на устройството. |
