Интегрирайте KSTAR Hybrid Inverter инвертор с контролер Reduxi чрез Modbus TCP/IP, постигайки максимална гъвкавост и възможно намаляване на разходите и енергията до 30%.

1. KSTAR Настройки на хибриден инвертор (за Modbus TCP/IP):

За да активирате комуникационните настройки на Modbus TCP/IP, както е показано на изображението по-долу на HMI на инвертора:

За допълнителна информация относно настройките на KSTAR Hybrid инвертор последвайте връзката:

https://www.kstar.eu/DOWNLOADS/User%20Manual_E(8-12)KT_EN_V1.0.pdf

2. Добавете KSTAR Hybrid към системата Reduxi.

След като свържете Reduxi и KSTAR Hybrid, можете да го регистрирате като ново устройство KSTAR Hybrid Inverter).

2.1 Добавете устройство (KSTAR хибриден инвертор)

Първо, влезте в локалния Reduxi конфигуратор и добавете ново устройство, като щракнете върху бутона „Добавяне на устройство“.

2.2 Изберете Sunways Hybrid Inverter

В рамките на първата стъпка се определят основните настройки:

• Изберете тип устройство: Хибриден инвертор,
• Изберете тип: KSTAR Hybrid,
• Назовете устройството.

3.3 Конфигурация на устройството за комуникационен канал

Втората стъпка включва конфигуриране на комуникационния канал, който е от съществено значение за правилната Modbus TCP/IP комуникация. Тази стъпка установява комуникационната връзка между контролера Reduxi и хибридния инверторен инвертор KSTAR.

Настройките за комуникационния канал са показани по-долу:

Забележка: IP трябва да бъде получен от HMI интерфейса на KSTAR Hybrid:

3.4 Тествайте комуникацията

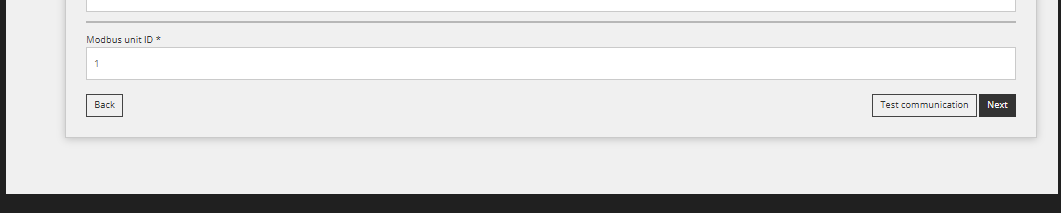

Под всички полета на комуникационния канал, споменат в предишната стъпка, има бутон „Тест комуникация“. Този бутон се използва за проверка дали Modbus TCP/IP връзката между устройствата функционира правилно.

Успешен отговор:

Неуспешен отговор:

3.5 Предварителни настройки

Този раздел се използва, ако трябва да се задоволят специалните нужди на местоположението. По подразбиране нищо не трябва да се променя в Разширени настройки.

4. Четения от устройството

Целта на тази точка е да покаже как да проверявате показанията от устройството. Това се прави под „Устройство (KSTAR хибриден инвертор)/Последно измерване“.

За разширен KSTAR Hybrid контрол, интегрирайте устройството в режимите за оптимизация на системата Reduxi. Под Devices/KSTAR Hybridв конфигураторът Reduxi,типът на управление трябва да бъде зададен на АВТОМАТИЧНО , така че командите за стратегия да влияят на батерията.

За да постигнете максимална гъвкавост и намаляване на разходите за енергия по отношение на динамичната цена и динамичните тарифи, моля, следвайте инструкциите как да дефинирате стратегия на тази връзка: Стратегии за Reduxi Controller.

След успешно добавяне на устройството, то може да бъде наблюдавано и контролирано чрез приложението Reduxi.
