Izkoristite umno promenljive tarife za električna energija – prihranite do 30 % pri stroških za energijo s termopompite SG-Ready podjetja Ochsner in prehodom Reduxi.

1. Neobhodimi stъpki za ustanovqvane na komunikaciq meždu kontrolera Reduxi i termopompata Ochsner GMLW Plus

1.1 Aktivirane na funkciqta SG Ready na termopompata

Aktiviraneto i neobhodimata aktualizaciq na firmvera ще bъdat izpъlneni ot servisen tehnik na OCHSNER.

Za da nasročite срещa, molq, obъrnete se kъm obslužvaneto na klienti na OCHSNER:

https://www.ochsner.com/en/contact/

1.2 Neobhodimi komponenti za svъrzvane na kontrolera Reduxi kъm termopompata Ochsner GMLW Plus.

Za ustanovqvane na vrъzkata meždu kontrolera Reduxi i termopompata Ochsner GMLW Plus sa neobhodimi dva

komponenta:

1. Kontroler Reduxi
2. Ustroistvo Reduxi Gateway s 3x (30:1A) tokovi datchici (CT)

Ustroistvoto Reduxi Gateway trqbva pъrvo da bъde dobaveno (svъrzano) kъm kontrolera Reduxi, za da se kontrolirat/vъvedat v eksploataciq režimite na rabota na termopompata. Vrъzkata može da bъde ustanovena bezžično (WLAN) ili po kabel чрез UTP kabel (LAN). Možete da namerite poveče informacii za vrъzkata na adresa vrъzkata meždu Gateway i kontrolera. Ustroistvoto Reduxi Gateway vkličva sъщо i 3x(30:1A) tokovi datchici (transformator), izpolzvani za izmervane na električeskija tok (t.e. moshnostta) za vsqka faza na termopompata. Освен това se izpolzvat dva releini izhoda za generirane na signali za gotovi za SG kontakti, koito vliqqt na režimite na rabota na termopompata.

2. Svъrzvane na kontroler Reduxi i ustroistvo Gateway kъm lokalnata mreža

Simbolična snimka na cqlata vrъzka ot kontrolera Reduxi kъm termopompata e pokazana po-dolu:

Za poveče informacii otno относно svъrzvaneto na ustroistvo Reduxi Gateway, molq, posledvaite vrъzkata: Kak da konfigurirate Reduxi Gatway.

3. Svъrzvane na rele na ustroistvoto Reduxi gateway kъm gotovite za SG kontakti na termopompa

Za da svъžete fizičeski reletata na ustroistvoto Reduxi Gateway kъm gotovite za SG kontakti (narečeni EVU) na termopompata, ot sъštestveno značenie e da opredelite točnite mesta na gotovite za SG kontakti v platkata na termopompata.

Izobraženieto po-dolu pokazva mestopolženieto na gotovite za SG kontakti v platkata na termopompata Ochsner GMLW Plus.  Vtoroto izobraženie pokazva vrъzkite ot reletata kъm gotovite za SG kontakti.

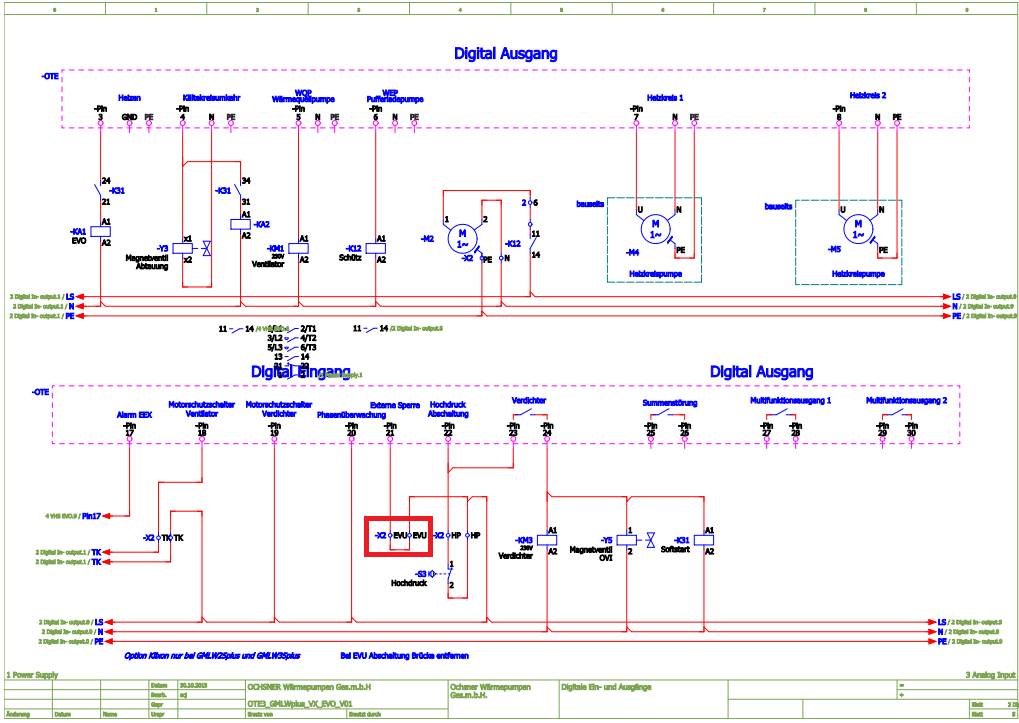

Gotovi za SG (EVU) kontakti v platkata na HP:

Važno e da premaknete kabelnija most meždu gotovite za SG (EVU) kontakti!

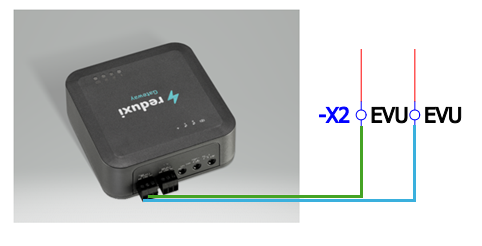

Vrъzka ot ustroistvoto Reduxi gateway kъm gotovi za SG kontakti v HP:

NC kontakt na pъrvoto rele na ustroistvoto Reduxi gateway --> kъm kontakt 1 vъrhu konektor X2; Sin kabel

COM kontakt na pъrvoto rele na ustroistvoto Reduxi gateway --> kъm kontakt 2 vъrhu konektor X2; Zelen kabel

Molq, obъrnete vnimanie: Ustroistvoto Reduxi Gateway pozvolqva da se izpolzvat releini izhodi като постоянно zatvoreni, "Normalno zatvoreni – NC" ili otvoreni "Normalno otvoreni – NO".

4. Ustroistvo Reduxi Gateway като счетчик с tokovi datchici

Tokovite datchici (CT), vkliučenite v komplekta Reduxi Gateway, trqbva da bъdat svъrzani kъm tri vhoda, po edin za vsqka faza, kakto e ilustrirano na izobraženieto po-dolu.

Tokovijat datchik pokriva individualnija fazov kabel (L1, L2, L3) na termopompata, snimkata po-dolu:

5. Dobavqne na termopompata като novo ustroistvo v konfiguratora Reduxi

Za da dobavite nova termopompa като ustroistvo ili da redaktirate sъštestvuvaš, molq, izpъlnete tezi stъpki, opisani подробни в отделните точки по-dolu.

5.1 Dobavqne na ustroistvo

Vlezte lokalno v priloženieto Reduxi configurator na kontrolera i натиснете бутона Add device.

5.2 Izberete ustroistvoto, koeto искате da dobavite

V pъrvata stъpka (osnovni настроики) izberete osnovnite parametri na ustroistvoto, koeto искате da dobavite:

• Tip ustroistvo: HVAC,
• Tip: счетчик Reduxi
• Ime: Posochete imeto na ustroistvoto, naprimer: Ochsner GMLW Plus

5.3 Komunikacionen kanal

Pъrvata čast ot настройката на komunikacionnija kanal e prednaznačena za svъrzvane meždu ustroistvoto Reduxi Gateway i kontrolera Reduxi. Popъlnete poletata, kakto e pokazano na izobraženieto po-dolu (popъlvat se avtomatično).

Vtorata čast ot komunikacionnija kanal e prednaznačena za настройките na tokovija datchik na ustroistvoto Reduxi Gateway, kъдето izbirame "Avtomatichno откриване от gateway" za vsichki tokovi datchici.

Tretata čast ot komunikacionnija kanal e posvetena na definiraneto na signalite ot reletata na ustroistvoto Redux gateway.

Tabelica za režimite na rabota:

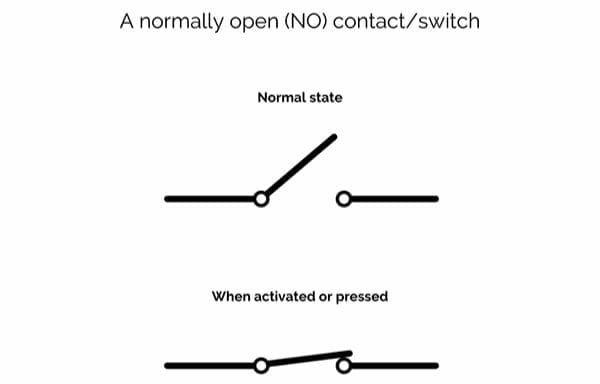

 obъrnete vnimanie, če NO oznachava normalno otvoren :

Режим ON (Нормална работа), първото реле е затворено (NC).

Режим OFF (HP stop), първото реле е отворено (NO)

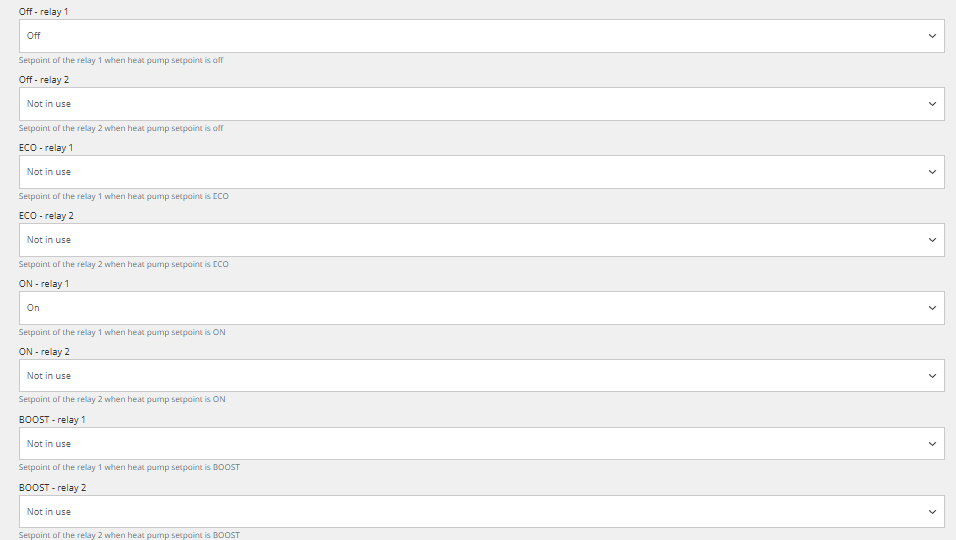

Пълна конфигурация на сигналите на релетата в конфигурацията на Reduxi:

5.5 Комуникационен тест

Комуникационният тест се извършва с помощта на бутона "Тестване на комуникацията", разположен в долната дясна страна след всички полета за параметри на комуникационния канал.

Комуникационният тест може да върне два отговора:

1. Комуникацията работи правилно, снимка по-долу:

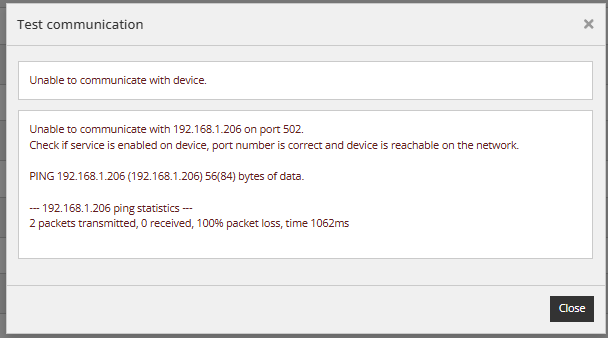

2. Комуникацията не работи правилно, снимката по-долу:

5.6 Разширени настройки

Разширената настройка е произволна и зависи от специфичните нужди на мястото, където е инсталиран контролерът Reduxi. След като приключите всички разширени настройки, натиснете бутона "Готово" в долната дясна страна.

5.7 Последни измервания

След успешно установяване на комуникация с новодобавеното устройство, неговите стойности могат да бъдат проверени под Устройства - термопомпа Ochsner GLMW Plus в конфигуратора Reduxi като допълнителен тест.

За разширено управление на термопомпата, интегрирайте устройството в системната стратегия на Reduxi. Под Устройства - Ochsner GLMW Plus в конфигуратора Reduxi, типът управление трябва да бъде зададен на AUTO, така че командите за стратегията да повлияят на термопомпата.

За да постигнете максимална гъвкавост и намаляване на разходите за енергия по отношение на динамичните цени и динамичните тарифи, моля, следвайте инструкциите как да дефинирате стратегия на тази връзка: Стратегии за контролер Reduxi.

След успешно добавяне на устройството и проверка на стойностите, устройството може да бъде проверено и контролирано също и чрез приложението Reduxi.
