Свържете хибридни инвертори GoodWe с контролер Reduxi (донгъл, Bluetooth, WiFi, LAN)

Обновено



Лого на марката.jpg





1. Конфигурация на хибриден инвертор GoodWe

За да активирате комуникацията с Reduxi чрез Modbus TCP, имате няколко опции

1.1 WiFi/LAN донгъл 1.0 чрез LAN:

WiFi/LAN комплект 1.0



В този случай Modbus TCP е автоматично активиран със следните настройки:

  • Идентификатор на устройството: 1
  • Порт: 502
  • Скорост на предаване: 9600

Моля, преминете към стъпка 4. Задайте статичен IP адрес с приложението Sems+ Classic



1.2 Ако инверторът е свързан към интернет чрез WiFi/LAN донгъл 1.0 през WiFi:

WiFi/LAN комплект 1.0

В този случай Modbus TCP трябва да бъде активиран чрез SolarGo

Моля, преминете към стъпка 3. Конфигурация на WiFi/LAN донгъл 1.0



1.3 Ако инверторът е свързан към интернет чрез WiFi/LAN донгъл 2.0 през LAN:

WiFi/LAN комплект 2.0

В този случай Modbus TCP се активира автоматично със следните настройки:

  • Идентификатор на устройството: 1
  • Порт: 502
  • Скорост на предаване: 9600

Моля, преминете към стъпка 2. Проверка на серийния номер на WiFi/LAN донгъл 2.0



1.4 Ако инверторът е свързан към интернет чрез WiFi/LAN донгъл 2.0 през WiFi:

WiFi/LAN комплект 2.0

В този случай Modbus TCP трябва да бъде активиран от GoodWe After-Sale Support.

За целта изпратете имейл на: service.se@goodwe.com

  • Относно: Активиране на MODBUS TCP за WLAN/LAN 2.0 донгъл
  • Включете следната информация в имейла:
    1. Сериен номер на инвертора:
    2. Сериен номер на донгъла:

След като Modbus TCP бъде активиран, продължете към следващата стъпка

2. Сериен номер на WiFi/LAN донгъл 2.0

2.1 Когато използвате този донгъл, трябва да проверите дали е обикновен донгъл или донгъл с версия за киберсигурност.

Ако серийният номер започва със 72000, това е обикновената версия, както можете да видите на изображението по-долу:

Ако серийният номер започва със 72100, това е версията с киберсигурност и ще трябва да направите допълнителни настройки на инвертора. За да направите това, просто следвайте следващите стъпки.

3. Конфигурация на WiFi/LAN донгъл 1.0 с приложението SolarGo

3.1 Изтеглете и инсталирайте приложението solarGo (ако е необходимо)

3.2 Свързване към инвертор с Bluetooth

Уверете се, че инверторът е захранен, както и че комуникационният модул
работят правилно.

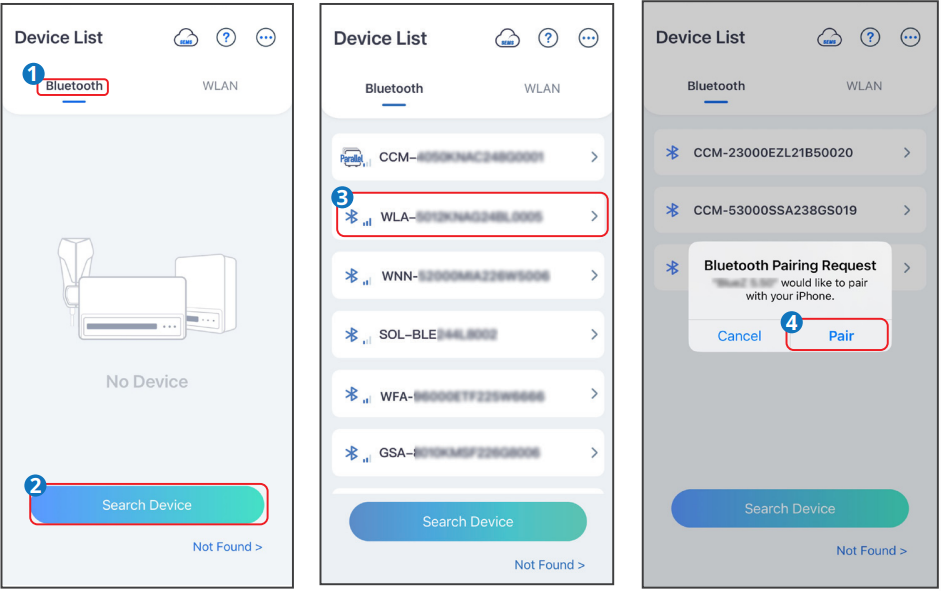

  1. Раздел Bluetoothна началната страница на SolarGo.
  2. Razdel "Spisak z izvajami" za osvežuvanje na sajtot.
  3. Намерете устройството по серийния номер на инвертора. Докоснете името на устройството, за да влезете.

  4. Когато се свържете към инвертора чрез Bluetooth за първи път, се появява подкана за сдвояване. Докоснете Сдвояване, за да продължите.

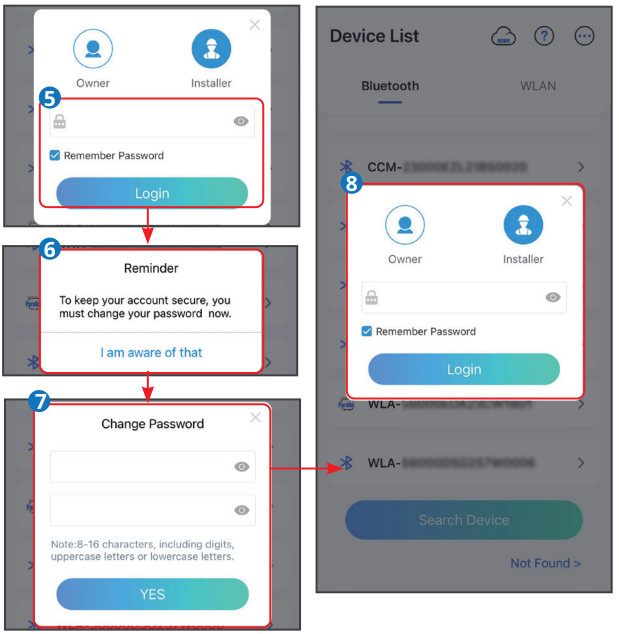

  5. Влезте като Собственик или Инсталатор. Първоначална парола: 1234. Ако паролата вече е променена, използвайте избраната от вас парола.
    (незадължително) Напомняне да промените паролата се появява само когато е необходимо.
    (по избор) Променете паролата, ако все още не сте го направили.
  6. активирайте функцията "Запомни паролата" и активирайте Bluetooth остава включен на следващата страница.

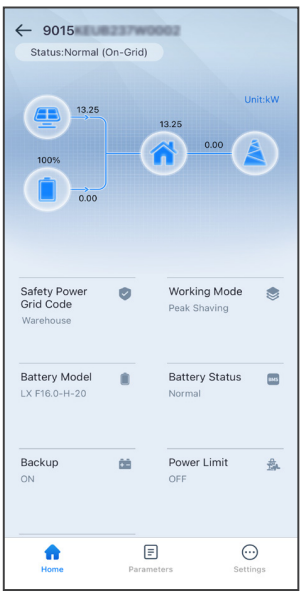

  7. Ако всичко е въведено правилно, сега ще бъдете на главната страница на приложението Solargo, където можете да видите данните на вашия инвертор.

3.3 Активиране и конфигуриране на Modbus TCP

Сега трябва да коригирате настройките на Modbus TCP. Те зависят от донгъла, който използвате.

3.3.1 Обикновен донгъл - серийният номер започва със 72000:

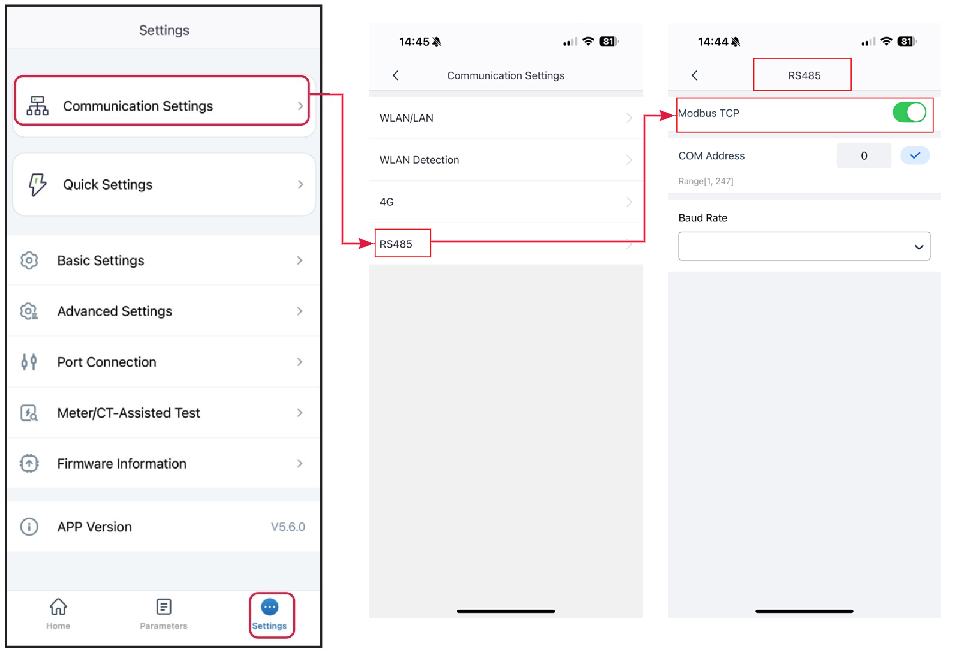

  1. Tapnete Nastrojki na bota na Glavnata stranica
  2. Раздел Настройки за комуникация
  3. Раздел RS485
  4. Активирайте Modbus TCP
  5. След като Modbus TCP бъде активиран, адресът, ID на устройството и скоростта на предаване трябва да бъдат зададени. Моля, въведете следните стойности:
    ID на устройството: 1
    Порт: 502
    Скорост на предаване: 9600

3.3.2 Донгъл за киберсигурност - серийният номер започва със 72100:

  1. Tapnete Nastrojki na bota na Glavnata stranica
  2. Tapnete Privatnost i sigurnost
  3. Активирайте Modbus TCP

  4. След като Modbus TCP бъде активиран, адресът, ID на устройството и скоростта на предаване трябва да бъдат зададени. Моля, въведете следните стойности:
    ID на устройството: 1
    Порт: 502
    Скорост на предаване: 9600

3.4 Задаване на статичен IP адрес

След това трябва да се зададе IP адресът. Препоръчваме да използвате фиксиран (статичен) IP адрес.

  1. Tapnete Nastrojki na bota na Glavnata stranica
  2. Tapnete WLAN/LAN
  3. Ако превключвателят DHCP е активиран, моля, деактивирайте го и ръчно въведете данните, подходящи за вашата мрежа.
    Забележка: запишете IP адреса за по-късно.

Това завършва конфигурацията на вашия инвертор и вече можете да продължите с добавянето на устройството към Reduxi Controller под Стъпка 6. Добавяне на GoodWe инвертор към Reduxi контролер



4. Задаване на статичен IP с приложението Sems+ Classic

4.1 Изтеглете и инсталирайте приложението Sems+ Classic (ако е необходимо)





4.2 Свържете се с инвертора чрез Bluetooth

Уверете се, че инверторът е захранен, както и че комуникационният модул
работят правилно.

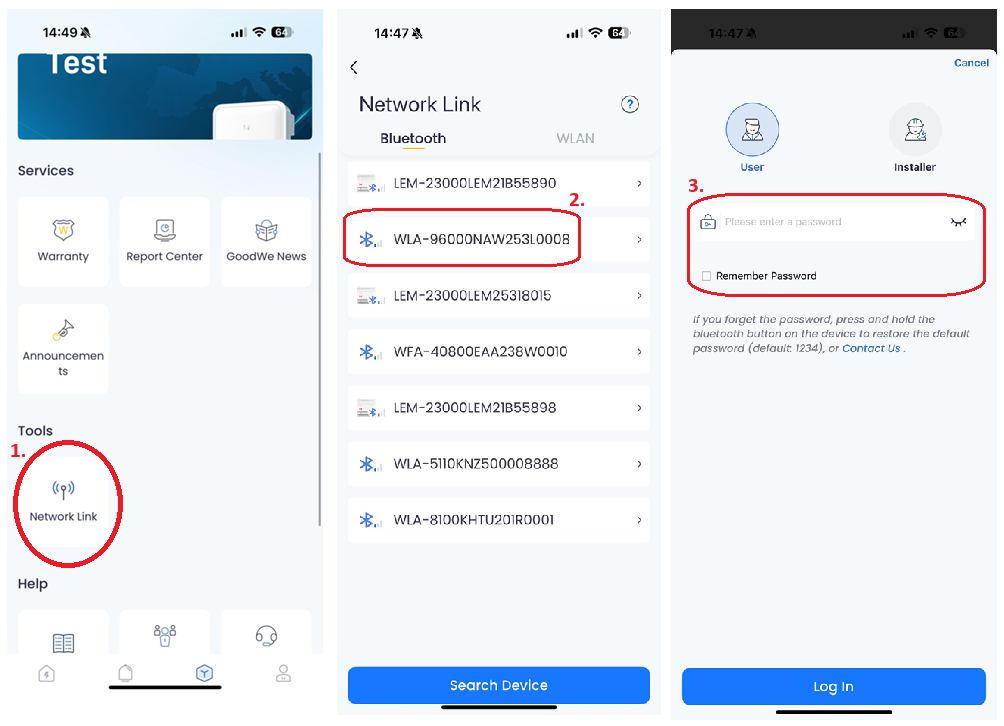

  1. Razdel "Mrejova vrŭzka" na nachalnata stranica na Sems+.
  2. Namirite ustroĭstvoto poserialen nomer na invertora. Докоснете името на устройството, за да влезете.
    Когато се свързвате към инвертора чрез Bluetooth за първи път, се появява подкана за сдвояване. Razdel Pair, za da prodŭljite.



  3. Vlezte kato sobstvenik ili montajnik. Nachalna parola: 1234. Ako parolata veche e smenena, izpolzvaĭte izbranata ot vas parola vmesto tova.
    (po izbor) Napomnyane se poqvqva samo kogato e neobkhodimo.
    (po izbor) Promenite parolata, ako vse oshte ne ste go napravili.
    aktiviraĭte funkciqta "Zapomni parolata" i prodŭljete.

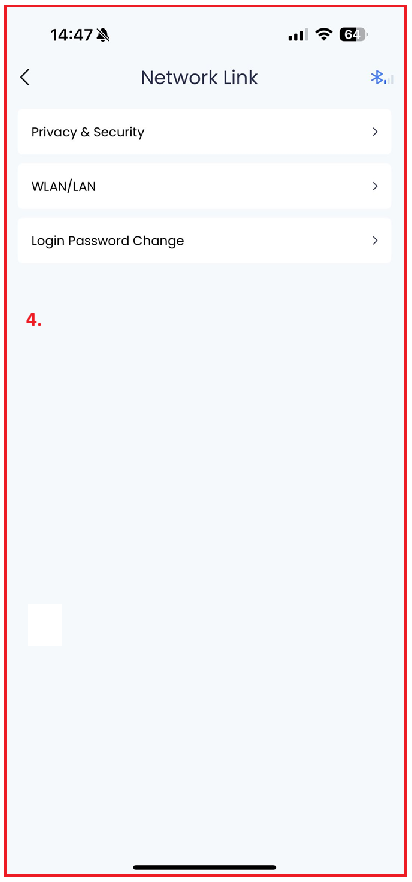

  4. Ako vsichko e vŭvedeno pravilno, sega shte bŭdete na stranicata Mrejova vrŭzka na, kakto mojete da vidite na snimkata po-dolu:

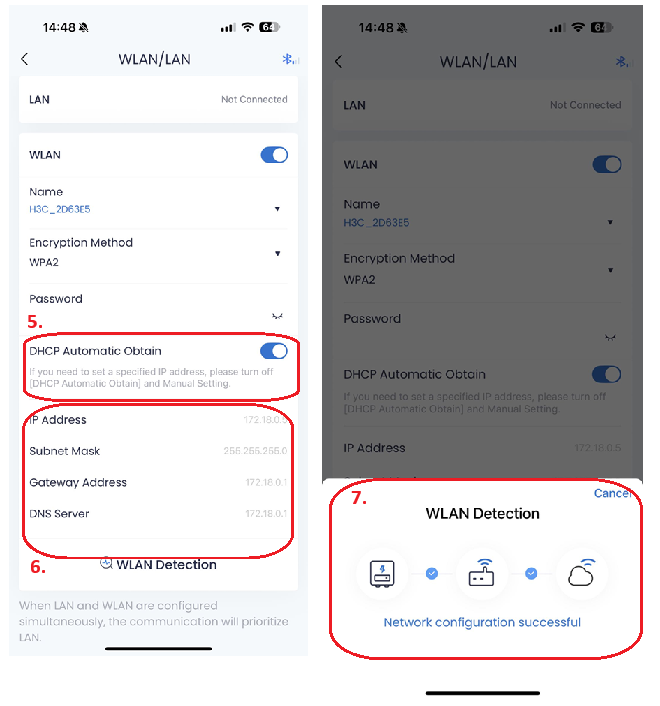

  5. Sega trqbva da zadadete IP adresa ot "DHCP" na "Static", za da izklyuchite butona DHCP Avtomatichno poluchavane.
  6. Sega mojete da regulirate IP nastroĭkite na invertora, za da otgovaryat na vashata mreja. Zapishete nastroĭkite za po-kŭsno!
    След това натиснете WLAN Detection.




  7. Ako vsichko e konfigurirano pravilno, shte poluchite sŭobshtenie za uspeh. Ako poluchite sŭobshtenie za greshka, molq, proverte vashite vpisyvaniq.



Това завършва конфигурацията на вашия инвертор и вече можете да продължите с добавянето на устройството към Reduxi Controller под Стъпка 6. Добавяне на GoodWe инвертор към Reduxi Controller



5. Извършване на актуализация на фърмуера (ако е необходимо)

V sluchaĭ na kakŭvto i da e problem, aktualiziraĭte firmvera na invertora dо poslednata versiq.

  1. Dokosnete Nastroĭki na Buttom na glavnata stranica
  2. Tapnete Informacija za firmwera
  3. Изберете Проверка за актуализации

  4. Ако е налична нова версия, надстройте според инструкциите.

5.1 Конфигуриране на мрежата

Уверете се, че инверторът е свързан към интернет чрез Ethernet кабел. Само тогава инверторът може да комуникира с контролера Reduxi чрез Modbus TCP.



5.1.1 Активиране и конфигуриране на Modbus TCP

  1. Dokosnete Nastroĭki na Buttom na glavnata stranica
  2. Razdel Poveritelnost i amp; Sigurnost
  3. Активирайте Modbus TCP
  4. След като Modbus TCP бъде активиран, адресът, ID на устройството и скоростта на предаване трябва да бъдат зададени. Моля, въведете следните стойности:
    ID на устройството: 1
    Порт: 502
    Скорост на предаване: 9600

5.1.2 Задаване на статичен IP адрес

Sled tova trqbva da se zadade IP adresŭt. Preporŭchvame da izpolzvate fiksiran (statichen) IP adres.

  1. Dokosnete Nastroĭki na Buttom na glavnata stranica
  2. Razdel WLAN/LAN
  3. Ако превключвателят DHCP е активиран, моля, деактивирайте го и ръчно въведете данните, подходящи за вашата мрежа.
    Забележка: запишете IP адреса за по-късно.

Това завършва конфигурацията на вашия инвертор и вече можете да продължите с добавянето на устройството към контролера Reduxi.

6. Dobavete inwertor GoodWe kym kontrolera Reduxi

След свързване на Reduxi и хибридния инвертор чрез Ethernet, можете да го регистрирате като ново устройство (хибриден инвертор GoodWe).



6.1 Добавяне на устройство

Първо, влезте в локалния конфигуратор Reduxi и добавете ново устройство, като щракнете върху бутона 'Add device'.



6.2 Избор на GoodWe хибриден инвертор

В първата стъпка се определят основните настройки:

  • Изберете Тип устройство: Хибриден инвертор,
  • Изберете Тип: Инвертор за съхранение на енергия GoodWe,
  • Наименувайте устройството сами



6.3 Конфигурация на устройството за комуникационен канал

Втората стъпка включва конфигуриране на комуникационния канал, което е от съществено значение за правилната Modbus TCP комуникация. В тази стъпка се установява комуникационната връзка между контролера Reduxi и хибридния инвертор GoodWe.

Настройките за комуникационния канал са показани по-долу:

Забележка: Задайте IP адреса на инвертора, който беше конфигуриран по-рано.



6.4 Тестване на комуникацията

Под полетата на комуникационния канал, споменати в предишната стъпка, има бутон „Тестване на комуникацията“. Този бутон се използва, за да се провери дали Modbus TCP връзката между устройствата функционира правилно.

Успешен отговор (пример):


6.5. Данни ot uстройството

Целта на тази точка е да покаже как да проверите показанията от устройството. Това се прави под „Устройство (хибриден инвертор GoodWe)/Последно измерване“.

След като устройството бъде успешно добавено чрез конфигуратора, то може да бъде наблюдавано чрез облачното приложение Reduxi.
