Как да свържете зарядна станция Starcharge Aurora AC EVSE към Reduxi Controller
Свържете Reduxi Controller към StarCharge Aurora през протокола OCPP. Reduxi може да намали сметката ви за електроенергия със 70%.

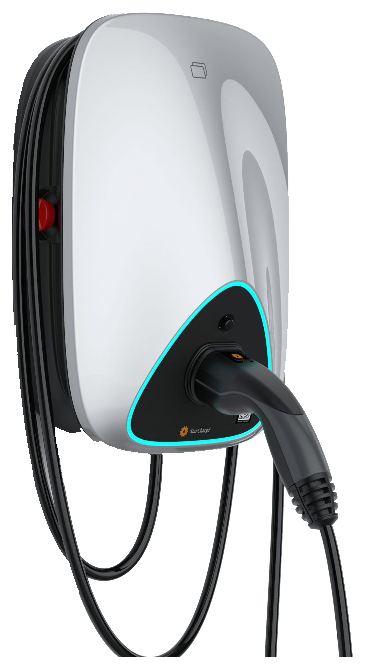

Текстово описание на това изображение
Снимка на стенна зарядна станция за електромобили (wallbox) на бял фон. Корпусът е лъскав бял и сребърен с черен долен преден панел, очертан със циан светлинна лента. В гнездото отпред е поставен черен зареждащ конектор, а отдолу виси дебел черен кабел на примки. Отляво на корпуса се вижда червен бутон или светлина. На предния панел има малко лого. Няма четим текст.
- Техническа документация
- Необходимо оборудване
- Монтаж на зарядната станция
- Вход в уеб интерфейса на Aurora
- Въвеждане на ChargePoint ID и настройка на OCPP
- Настройка на мрежовите параметри на Aurora
- Влизане в уеб интерфейса на Reduxi
- Добавяне на Aurora в Reduxi
- Проверка на показанията
- Обобщение
- Често срещани проблеми
- Свързани статии
1 Техническа документация
Документ от производителя за StarCharge Aurora:
- StarCharge Aurora operation manual (English) – монтаж, пускане в експлоатация, зареждане и поддръжка на зарядната станция Aurora.
2 Необходимо оборудване
Ще ви трябват:
- Reduxi Controller
- Стенна зарядна станция StarCharge Aurora AC, монтирана
- Компютър или лаптоп за отваряне на уеб интерфейса на зарядната станция
- Ethernet кабел (за LAN връзка или за първия вход)
- SIM карта (само за 4G връзка)
- Лаптоп или таблет с достъп до интернет за конфигуриране на устройството в Reduxi
3 Монтаж на зарядната станция
Монтирайте зарядната станция според указанията на производителя и я пуснете в експлоатация. Подробности има в ръководството: https://assets-global.website-files.com/5e870ec047674e044920655e/6388d21b3d2bede4cf01cfd5_Star%20Charge%20Wallbox_Operation%20Manual%20(English).pdf
Имате три възможности да свържете зарядната станция към интернет: SIM карта, Wi‑Fi или Ethernet.
Снимката показва зоната за свързване на зарядната станция. Поставете SIM картата или свържете Ethernet кабела до AC връзката.
Текстово описание на това изображение
Монтажна чертеж на зоната за свързване във вътрешността на корпуса на зарядната станция StarCharge Aurora, гледана под ъгъл: тъмно тяло на зарядната станция с жълто очертана кутия, в която е клемният блок с цветни проводници (жълто-зелен, син, кафяв, черен), и лилав Ethernet кабел, който излиза надясно през отвор за кабел. Текстови обозначения: SIM Card; Wiring comparison; After using the blade to cut through threading position, thread the ethernet; Ethernet cable socket; Ethernet Cable. Червени линии свързват всяко обозначение със съответната част.
4 Вход в уеб интерфейса на Aurora
След монтажа се свържете към зарядната станция с компютър или лаптоп.
4.1 Връзка през Ethernet кабел
192.168.88.1 и 192.168.88.200. Препоръчваме програма като NetSetMan. Като алтернатива го задайте в операционната система за мрежовата връзка.Текстово описание на това изображение
Екранна снимка на програмата NetSetMan (меню на немски: Programm, Windows Tools, Optionen, Hilfe). Вляво: дърво с профили с група Gruppe, съдържаща профилите Auto и StarCharge Aurora. Вдясно: раздел Ethernet с адаптер Intel(R) Ethernet Connection (18) I219-V. Секция IP & Gateway отметната: IP-Adresse automatisch beziehen [получаване на IP автоматично] не е избрано; Folgende IP-Adresse verwenden [използване на следния IP адрес] е избрано. В червена рамка: IP-Adresse: 192.168.88.200; Subnetzmaske: 255.255.255.0; Standardgateway: 192.168.88.1. Секция DNS-Server отметната: DNS-Serveradresse automatisch beziehen не е избрано; Folgende DNS-Serveradressen verwenden е избрано; Bevorzugt [предпочитан]: празно; Alternativ [алтернативен]: празно (и двете в червената рамка). Отдолу: Erweiterte TCP/IP-Einstellungen с WINS, Routentabelle и IPv6, всички неотметнати.
Текстово описание на това изображение
Колаж от шест екранни снимки на Windows 11 с червени рамки и червени числа от 1 до 7, показващи как се задава фиксиран IP адрес на Ethernet адаптера. Стъпка 1: поле за търсене в менюто Старт при лентата на задачите с въведен текст network. Стъпка 2: резултат от търсенето Best match: View network connections, Control panel (червена рамка); отдолу са уеб предложения и елементи от настройките (Wi-Fi settings, Firewall & network protection, Bluetooth and other devices settings, Proxy settings, VPN settings, Mobile hotspot). Стъпка 3: прозорец Control Panel, Network and Internet, Network Connections със списък на адаптерите (Bluetooth-Netzwerkverbindung не е свързан, OpenVPN Wintun мрежовият кабел е изключен, Ethernet Network 2 Intel(R) Ethernet Connection (червена рамка), WLAN Intel(R) Wi-Fi 6 AX211 160MHz). Стъпка 4: диалог Ethernet Status с червена рамка около бутона Properties. Стъпка 5: диалог Ethernet Properties (списък с елементи на немски), с избран Internet Protocol, Version 4 (TCP/IPv4) (червена рамка). Стъпка 6: червена рамка около бутона Properties на този диалог. Стъпка 7: диалог Internet Protocol Version 4 (TCP/IPv4) Properties: Obtain an IP address automatically не е избрано; Use the following IP address е избрано, с полета IP address, Subnet mask и Default gateway, попълнени с числа от вида 192.168.x.x (точните цифри; маската изглежда като 255.255.255.0); Use the following DNS server addresses е избрано, Preferred DNS server и Alternate DNS server са празни; червена рамка около тези полета.
192.168.88.206. Влезте със стандартните потребителско име и парола по-долу.| Параметър | Стойност |
|---|---|
| Потребител | wbdh |
| Парола | 26835941 |
Текстово описание на това изображение
Екранна снимка на страницата за вход в уеб интерфейса на зарядната станция Aurora. Фон: снимка на модерна офис или фабрична сграда с тъмна фасада и зелени стъклени участъци под синьо небе; на фасадата бледо се виждат лого на компания и китайски знаци. В центъра: заглавие Login (бледо), две тъмни полета за въвеждане с надписи Username и Password (малка червена отметка е в десния край на полето Username) и оранжев бутон Sign me in. Съдържанието на полетата не се вижда.
Текстово описание на това изображение
Екранна снимка на уеб интерфейса на StarCharge, страница Quick Setup (навигация Home / Quick Setup). Тъмно ляво меню: Quick Setup (маркирано), Hardware Setting, Software Setting, Charging Status, Upload and download. Горна лента: Language, User Set. Полета: ChargePoint Id: празно, с бутони Submit и Refresh. Секция OCPP Setting: IP or Domain Name: празно; SSL Enable: disable (падащ списък); Port: празно; Path: празно; Authorization key: празно; бутони Submit и Refresh. Секция Certificate Import: поле за файл с бутон Browse и бутон Submit.
5 Въвеждане на ChargePoint ID и настройка на OCPP
Текстово описание на това изображение
Екранна снимка на уеб интерфейса на StarCharge, страница Quick Setup, с червени рамки и червени числа от 1 до 8. Червена рамка 1: Quick Setup в тъмното ляво меню (други елементи: Hardware Setting, Software Setting, Charging Status, Upload and download). Червена рамка 2: ChargePoint Id: 1234. Червена рамка около формата OCPP Setting: 3. IP or Domain Name: 36.153.57.202; 4. SSL Enable: disable; 5. Port: 3400; 6. Path: /steve/websocket/CentralSystemSe (отрязано, краят не се вижда); 7. Authorization key: празно. Червена рамка 8: бутон Submit до бутон Refresh. Отдолу: Certificate Import с поле за файл, бутон Brows и бутон Submit; заглавие 4G configuration.
1, когато бекендът използва TLS за достъп, в противен случай е 0.9000./ocpp/1.6/json
6 Настройка на мрежовите параметри на Aurora
В уеб интерфейса настройте как зарядната станция се свързва към интернет или към локалната мрежа. Възможности: 4G (SIM), Wi‑Fi или LAN (Ethernet).
6.1 4G (SIM)
Текстово описание на това изображение
Екранна снимка на уеб интерфейса на StarCharge, страница Software Setting, с червени рамки и червени числа от 1 до 4. Тъмно ляво меню: Quick Setup, Hardware Setting, Software Setting (маркирано, червена рамка 1), Charging Status, Upload and download. Основна област: заглавие 4G configuration (червена рамка 2). Червена рамка 3 около формата: Enable modification (квадратче, изглежда отметнато); полета APN, User, Pwd, Pin, всички празни; падащ списък EncrypType. Червена рамка 4 около бутона Submit до Refresh. Отдолу: заглавие Ethernet configuration с квадратче Enable modification (неотметнато) и бутони Submit и Refresh; заглавие DNS configuration.
6.2 Wi‑Fi
Текстово описание на това изображение
Екранна снимка на уеб интерфейса на StarCharge, страница Software Setting, с червени рамки и червени числа от 1 до 4. Тъмно ляво меню: Quick Setup, Hardware Setting, Software Setting (маркирано, червена рамка 1), Charging Status, Upload and download. Основна област: заглавие Wifi configuration (червена рамка 2). Червена рамка 3 около формата: Wifi enable (отметнато); Mode selection: STA (падащ списък); SSID: празно; Pwd: празно; Channel: 1 (падащ списък в сиво); Encryption: WPA2 (падащ списък); второ отметнато квадратче с надпис Encryption enable. Червена рамка 4 около бутона Submit до бутон Refresh.
6.3 LAN (Ethernet)
Текстово описание на това изображение
Екранна снимка на уеб интерфейса на StarCharge, страница Software Setting, с червени рамки и червени числа от 1 до 4. Тъмно ляво меню: Quick Setup, Hardware Setting, Software Setting (маркирано, червена рамка 1), Charging Status, Upload and download. Горна лента: Language, User Set. Основна област: заглавие Ethernet configuration (червена рамка 2). Червена рамка 3 около две отметнати квадратчета: Enable modification и Dhcp enable. Червена рамка 4 около бутона Submit до бутон Refresh. Отдолу: заглавие DNS configuration с неотметнато квадратче Dns enable и бутони Submit и Refresh.
7 Вход в уеб интерфейса на Reduxi
Можете да отворите уеб интерфейса на Reduxi по два начина:
Текстово описание на това изображение
Екранна снимка на три екрана на мобилното приложение Reduxi един до друг, с циан рамки и номерирани значки от 2 до 4. Ляв екран (табло, тъмна тема): иконка за меню горе вляво, отбелязана с рамка и значка 2; лого 'reduxi'; раздели 'Real time data' (активен) и 'Statistics'; цена 5.79 € и температура 3.2 °C; диаграма на енергийния поток с къща в центъра (-1.25 kW) и иконки със стойности 69.0 W, 1.3 kW, 1.1 kW (червен кръг), -165.0 W с 97 % (червен кръг) и стойности 0.0 W долу; раздели 'Power' и 'Energy'; долна навигация: Dashboard, Diagnostics, Device control, Settings. Среден екран (странично меню): лого 'reduxi', 'Number of locations: 1233', заглавие 'Reduxi device management', записи '+ Add Reduxi location' и 'Reduxi devices' (отбелязан с рамка и значка 3), след това 'My profile' и 'About app'. Десен екран (страница на устройство): Back; картина на черен контролер Reduxi с два Ethernet порта; статус 'Connected'; карта 'Update available': 'New update is available for your Reduxi device.' с бутон 'Download and install update'; карта 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' с бутон 'Activate tunnel connection' (отбелязан с рамка и значка 4); карта 'Unit details' с поле 'Unit ID'.
Текстово описание на това изображение
Екранна снимка, съставена от две части една до друга. Лява част: екран на мобилното приложение Reduxi на тъмен фон. Горе: бутон Back; картина на черен контролер Reduxi с два Ethernet порта и клемен блок; статус 'Connected' с иконка на Wi-Fi. Карта 'Update available': 'New update is available for your Reduxi device.' с бутон 'Download and install update'. Карта 'Connect to configurator' с иконка на ключ: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' и бутон 'Open configurator', отбелязан с циан рамка и номерирана значка 5. Отдолу: карта 'Unit details' с поле 'Unit ID' (стойността не се вижда). Дясна част: Reduxi Configurator, отворен в браузър, отбелязан с циан рамка и номерирана значка 6. Заглавна лента: стрелка за назад, 'Tunnel connection', иконка за презареждане. Лява странична лента с иконки (мълния, чип, светкавица, стълбовидна диаграма, зъбно колело). Страница 'Home' със зелена иконка на връзка. Зелено съобщение: 'New patch available. Click here to apply.' със затварящо X. Час 09:12:56. Диаграма на енергийния поток с къща в центъра (1.700 kW) и иконки за мрежа (0.000 kW), слънце (1.700 kW), батерия (зелена, 0.000 kW и 0.800 kW), устройство вляво (0.900 kW), електрически автомобил и зарядно устройство или друго устройство долу. Етикет 'Energy manager' най-долу.
http://reduxi.local. IP адреса на контролера ще намерите в списъка с устройства на рутера или в приложението Reduxi под Reduxi devices.admin · Парола: admin (фабрична настройка)Текстово описание на това изображение
Екранна снимка на страницата за вход в Reduxi Configurator в прозорец на Chrome. Адресната лента показва 'Not secure' и 'reduxi.local'; адресната лента е отбелязана с циан рамка и увеличено копие на нея (циан рамка, текст 'Not secure reduxi.local') е показано вляво, свързано с циан линия. Фон на страницата: светлосив линеен чертеж на къща със соларни панели (зелени), стенна кутия, инвертор, кола и зарядно устройство. Горе вляво: лого 'reduxi configurator'. В центъра е кутия за вход със заглавие 'Login', избор на език (английско знаме, 'English'), поле за потребителско име и поле за парола и тъмен бутон 'Login'.
Текстово описание на това изображение
Екранна снимка на уеб интерфейса на Reduxi Configurator след влизане, светла тема. Горе вляво: лого 'reduxi configurator'. Заглавна лента: 'Home' вляво, зелен статус 'Connected' горе вдясно. Лява странична лента: разгъната секция 'Devices' със списък от записи, след това свити секции 'Manager', 'Configuration' и 'Settings'. Основна област: диаграма на енергийния поток. Къща в центъра с пръстен, стойност 24.20 kW. Иконка Grid горе вляво, 24.20 kW (червена точка на линията ѝ). Иконка Solar горе вдясно, стойност '-'. Лява иконка (батерия или устройство), 6.700 kW (зелена точка на линията ѝ). Десни иконки (батерия и устройство), стойности '-'. Иконка EV charger долу вляво, 31.00 kW. Друга иконка на устройство долу вдясно. Етикет 'Energy manager' под къщата.
8 Добавяне на Aurora в Reduxi
Установете OCPP комуникация между StarCharge Aurora и Reduxi Controller.
8.1 Основни настройки
Влезте в локалния Reduxi Configurator (вижте точка 7) и щракнете върху + Add device.
Текстово описание на това изображение
Екранна снимка на страничната лента на Reduxi Configurator. Заглавие: логото reduxi Configurator. Секцията Devices (с иконка минус) съдържа: Iskraemeco AM550 (иконка на електрически стълб) и два записа с иконки на слънце и без видими имена. Най-долу е бутон Add device със знак плюс, отбелязан с циан правоъгълник.
В първата стъпка изберете основните настройки:
- Тип устройство:
EV charger - Type:
OCPP 1.6 - JSON - Name: име по ваш избор, например StarCharge Aurora
Текстово описание на това изображение
Екранна снимка на Reduxi Configurator, стъпка 1 от 2 Basic settings. Индикатор на стъпките: 1 Basic settings (активна), 2 Communication channel (в сиво). Форма Basic settings: Device type (задължително): EV charger; Type (задължително): OCPP 1.6 - JSON; Name (задължително): StarCharge Aurora. Бутони: Back (вляво), Next (вдясно, тъмен).
8.2 Настройки за комуникация
Втората стъпка задава комуникационния канал за OCPP. Определете Device identifier. Това трябва да е същият ID като ChargePoint ID на зарядната станция. Reduxi Controller генерира автоматично URL адреса за OCPP JSON 1.6. Добавете /Device ID в края на този URL адрес.
| Параметър | Стойност |
|---|---|
| Идентификатор на устройството | Същото като ChargePoint ID на зарядната станция |
| Controller OCPP JSON 1.6 URL | Генерира се от контролера. Добавете /Device ID в края. Пример: ws://192.168.1.200/ocpp/1.6/json/my_station_ID1
|
Текстово описание на това изображение
Екранна снимка на Reduxi Configurator, стъпка 2 от 2 Communication channel (стъпка 1 Basic settings, стъпка 2 Communication channel). Форма Communication channel and device configuration, бележка: There are no available connections. Полета: Device identifier (задължително): my_staion_ID1 [както е показано], маркирано с циан правоъгълник; Connector (задължително): 1; Charger type (задължително): AC; Energy counter: Default; Allocate power to EVSE when EV is not connected to EVSE: Default; Per phase max. current (задължително): Manual override; Per phase max. current manual override: 32, подсказка: In effect when manual override is selected; Forward communication to backend OCPP server: празно; Override authentication username for backend OCPP server: празно; Override authentication password for backend OCPP server: празно; Forward measurements to backend OCPP server once every: празен падащ списък; Allow new charging session: Always. Последно поле, маркирано с циан правоъгълник: Controller OCPP (JSON 1.6) URL: ws://10.0.0.185/ocpp/1.6/json, с иконка за копиране вдясно. Бутони: Back (вляво), Done (вдясно, тъмен).
8.3 Test communication
Щракнете върху Test communication долу вдясно, под полетата на комуникационния канал. Тестът проверява OCPP комуникацията и не записва нищо. Ако тестът е успешен, щракнете върху Done: устройството се създава едва с Done.
Тестът връща един от три резултата:
Случай 1: Комуникацията работи правилно.
Текстово описание на това изображение
Екранна снимка на диалог Testkommunikation на немски език в Reduxi Configurator, с бутон за затваряне X. Зелен текст в бяло поле: Successful readout from device. Active power: 0.0 W; Current L1: 0.0 A; Current L2: 0.0 A; Current L3: 0.0 A; Max. active power: 0.0 W; Min. active power: 0.0 W; State name: UNKNOWN null. Additional parameter - CURRENT_PHASE_MAX: 0.0; Additional parameter - IMPORT_ENERGY_ACTIVE_SESSION: 0.0. Тъмен бутон долу вдясно: Schließen [Затвори].
Случай 2: Unable to communicate with device 1, ID of device is not set or is different.
Текстово описание на това изображение
Екранна снимка на диалог Testkommunikation на немски език в Reduxi Configurator, с бутон за затваряне X. Първо поле, червен текст: Keine Kommunikation mit dem Gerät möglich. [Не е възможна комуникация с устройството.] Второ поле, червен текст: Number of devices found on OCPP - JSON 1.6: 1; Device identifier: 0000241500065. Тъмен бутон долу вдясно: Schließen [Затвори].
ID, който сте задали в Reduxi Controller, не съвпада точно с ID на зарядната станция. Проверете и двата и опитайте отново.
Случай 3: Не е намерено устройство с OCPP 1.6 комуникация.
Текстово описание на това изображение
Екранна снимка на диалог Test communication на немски език в Reduxi Configurator, заглавие: Testkommunikation, с бутон за затваряне X. Съобщение с червен текст в бяло поле: Keine Kommunikation mit dem Gerät möglich. [Не е възможна комуникация с устройството.] Тъмен бутон долу вдясно: Schließen [Затвори].
Настройките на зарядната станция не са записани, Aurora няма връзка с интернет или пътят към Reduxi Controller е неправилен. Проверете интернет връзката на зарядната станция, окабеляването (ако има) и настройките.
9 Проверка на показанията
9.1 Last measurements
След като връзката е установена, проверете показанията на новото устройство под Devices – Last measurements в Reduxi Configurator.
9.2 Включване на управлението от Reduxi
За разширено управление на зарядната станция включете устройството в стратегията на Reduxi. Под Devices в Reduxi Configurator задайте control type на AUTO. Само тогава командите на стратегията влияят на зарядната станция.
За да използвате динамични цени и динамични тарифи, определете стратегия, както е описано в Стратегии за контролера Reduxi.
След като устройството е добавено, можете да го наблюдавате и управлявате и в облачното приложение Reduxi.
✓ Обобщение
Подготовка (точки 1–3): Прочетете ръководството, съберете оборудването и монтирайте зарядната станция.
StarCharge Aurora (точки 4–6): Влезте в уеб интерфейса, въведете ChargePoint ID и OCPP данните на контролера, след което настройте 4G, Wi‑Fi или LAN.
Добавяне в Reduxi (точки 7–8): Влезте, добавете устройство OCPP 1.6 - JSON с ChargePoint ID като Device identifier, стартирайте Test communication и щракнете върху Done.
Пускане в експлоатация (точка 9): Проверете последните измервания и задайте control type на AUTO.
→ Често срещани проблеми
| Проблем | Решение |
|---|---|
| Test communication: ID на устройството не е зададен или е различен | Device identifier в Reduxi трябва да съвпада точно с ChargePoint ID на зарядната станция (точка 5, точка 8.2). |
| Test communication: не е намерено устройство с OCPP 1.6 комуникация | Проверете дали настройките са записани на зарядната станция, дали Aurora има връзка с интернет и дали пътят към контролера е правилен (точки 5 и 6). |
| Уеб интерфейсът на зарядната станция не се отваря | Задайте IP адреса на компютъра си на 192.168.88.1–200 и отворете 192.168.88.206 (точка 4.1). |
| Open configurator не се отваря или остава празен | Тунелът все още не е активен. Изчакайте около 30 секунди и проверете дали контролерът е онлайн. |
Влизането с admin се отхвърля |
Паролата е променена по време на инсталацията. Попитайте инсталатора. Паролата на профила в Reduxi тук не работи. |
reduxi.local не се зарежда |
Вашето устройство не е в същата мрежа като контролера. Използвайте IP адреса или тунелната връзка. |
| Тестът на комуникацията не успява, устройството е офлайн | Проверете достъпността, IP адреса / порта / unit ID и дали протоколът е включен на устройството. |
