Reduxi s Aurora AC EVSE Charger na Starcharge

Обновено

Svěžite krmilnik Reduxi z Aurora na StarCharge in izkoristite protokol OCPP. Reduxi lahko zniža vaš račun za elektriko za 70 %.

1. Namestitev

Namestite stensko omarico v skladu z navodili proizvajalca in jo začnite uporabljati.

Za več podrobnosti sledite povezavi do priročnika:
https://assets-global.website-files.com/5e870ec047674e044920655e/6388d21b3d2bede4cf01cfd5_Star%20Charge%20Wallbox_Operation%20Manual%20(English).pdf

Imate tri možnosti za priključitev polnilne postaje na internet: prek kartice SIM, WiFi ali Ethernet.

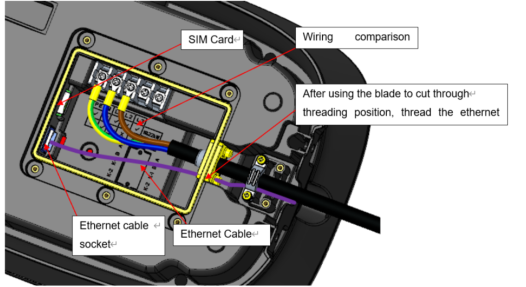

Naslednja fotografija prikazuje priključitveno območje polnilne postaje. Tam lahko namestite kartico SIM ali priključite kabel Ethernet poleg priključka za izmenični tok:

2. Prijava na spletno stran Aurora

Ko je polnilna postaja nameščena, se morate nanjo povezati z osebnim ali prenosnim računalnikom.



2.1 Povezava prek kabla Ethernet:

  1. Povežite svoj osebni ali prenosni računalnik neposredno s polnilno postajo ali pa z lokalnim stikalom, na katerega je priključena tudi polnilna postaja.

  2. Začasno nastavite naslov IP svojega osebnega ali prenosnega računalnika. Uporabite naslov IP med 192.168.88.1-200
    Priporočamo programe, kot je NetSetMan ali podobni. Druga možnost je, da lahko nastavitve izvedete neposredno v operacijskem sistemu za ustrezno omrežno povezavo.

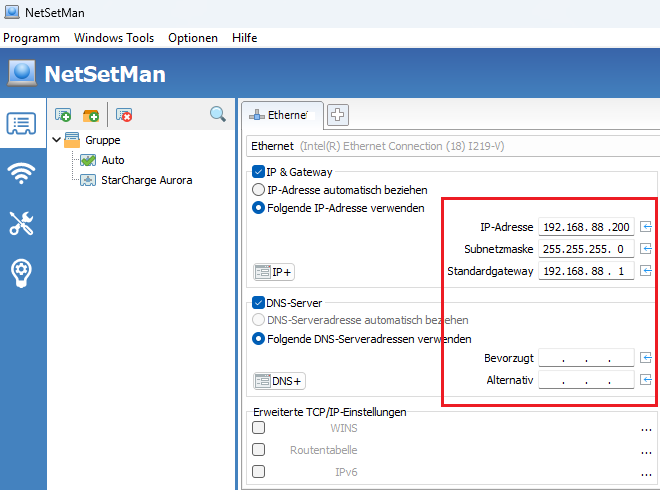

    NetSetMan:

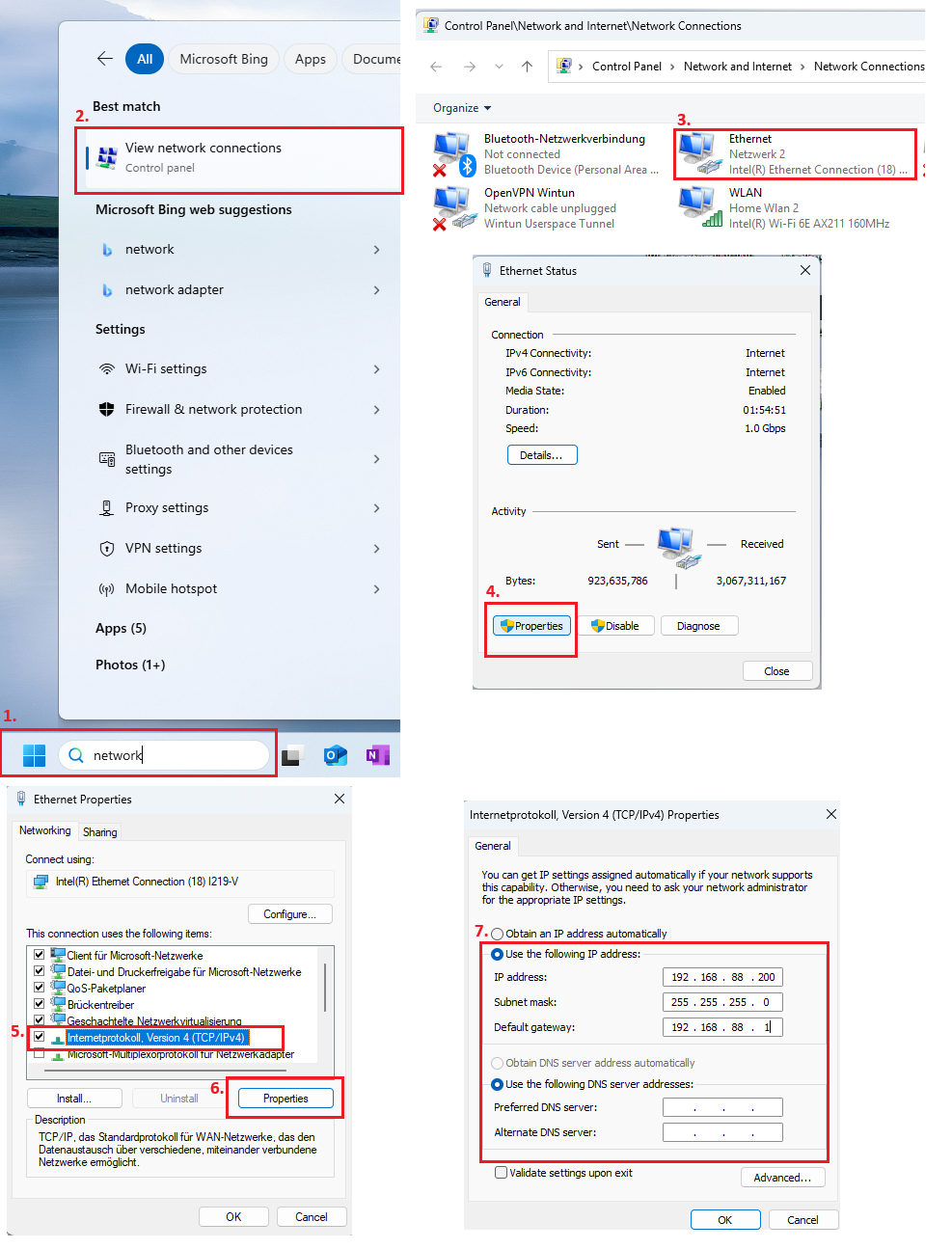

    Nastavitve sistema Windows:

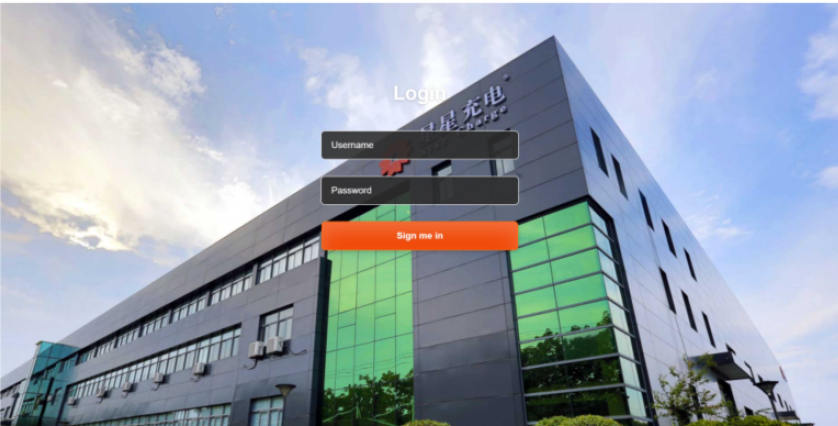

  3. Odprite brskalnik in vnesite privzeti naslov IP polnilne postaje: 192.168.88.206

    za prijavo uporabite:
    uporabnik: wbdh
    geslo: 26835941

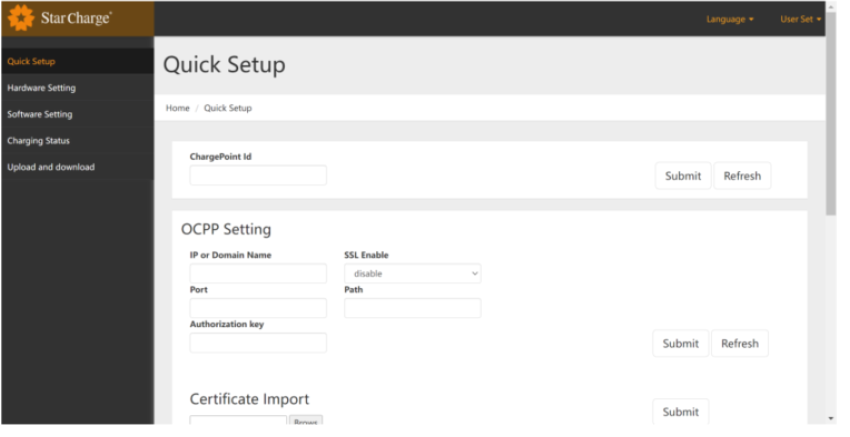

  4. Zdaj bi morali biti v spletnem vmesniku polnilne postaje:

3. Vnesite ID polnilne točke in nastavite OCPP

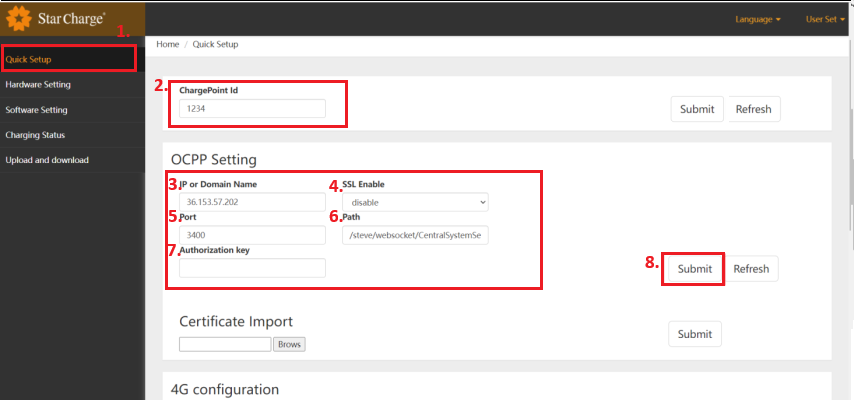

  1. Izberite Hitra nastavitev na levi strani glavne strani
  2. Vnesite ID polnilne točke in potrdite s klikom na Pošlji
    Pomembno: To si zapišite za pozneje
  3. Vnesite naslov IP krmilnika Reduxi, ki je nameščen na mestu.
  4. SSL_Enable: Vrednost je 1, ko zaledje uporablja TLS za dostop, sicer je vrednost 0.
  5. Vnesite številko vrat 9000
  6. Въведете пътя от Reduxi Controller: /ocpp/1.6/json
  7. Avtorizacijski ključ: pustite ga praznega
  8. Kliknite Pošlji v delu OCPP, da potrdite pošiljanje informacij o nastavitvah v zaledje.



4. Konfigurirajte omrežne nastavitve Aurora

Ko ste v spletnem vmesniku polnilne postaje, boste morali konfigurirati omrežne nastavitve.

Za priključitev polnilne postaje na internet ali lokalno omrežje imate na voljo naslednje možnosti:

  • 4G (SIM)
  • WiFi
  • LAN (Ethernet)

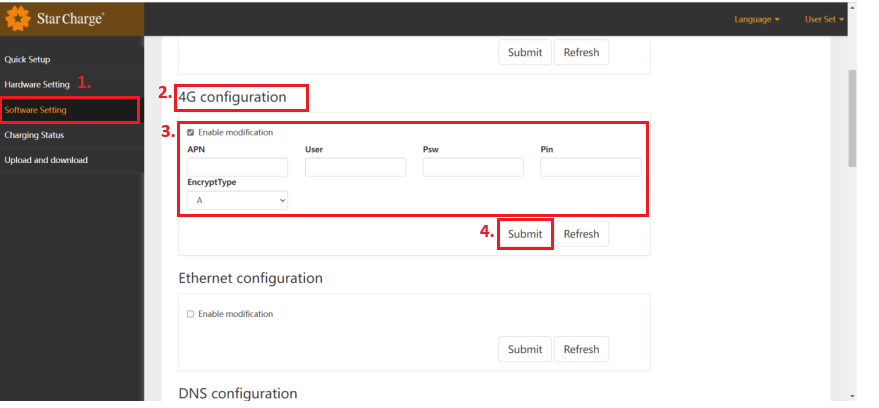

4.1 4G (SIM)

  1. Izberite Nastavitev programske opreme na levi strani glavne strani.
  2. Poiščite 4G konfiguracijo
  3. Kliknite Omogoči spremembo in vnesite informacije, ki ste jih prejeli od svojega mobilnega operaterja.

  4. Potrdite s pošlji

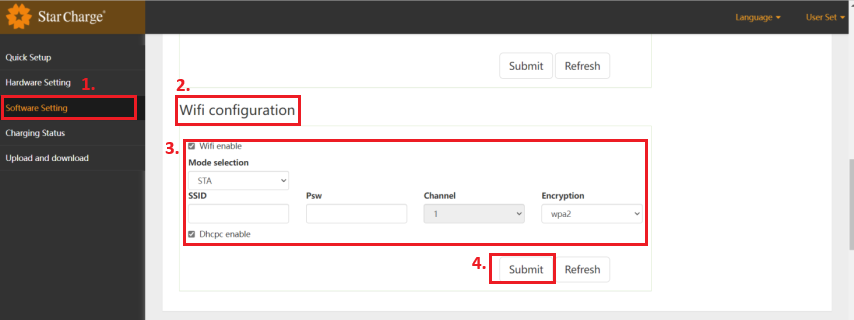

4.2 WiFi

  1. Izberite Nastavitev programske opreme na levi strani glavne strani

  2. Poiščite WiFi konfiguracijo in jo omogočite

  3. V razdelku za izbiro načina izberite STA in izpolnite »SSID« (ID Wi-Fi) »Psw« (geslo za Wi-Fi) in »Šifriranje« (običajno izberite wpa2)
    Priporočamo, da dodelite statični naslov IP glede na omrežje, ki je na voljo na vaši lokaciji.
    Pomembno: Upoštevajte ta naslov, saj ga boste potrebovali pozneje.

  4. Potrdite s klikom na pošlji.

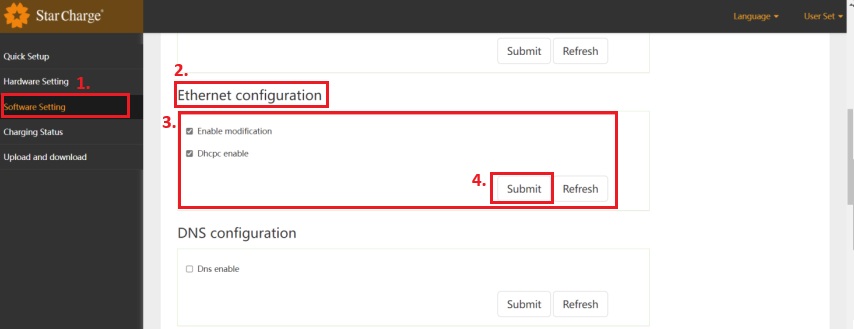

4.3 LAN (Ethernet)

  1. Izberite Nastavitev programske opreme na levi strani glavne strani

  2. Poiščite Ethernet konfiguracijo in jo omogočite

  3. Priporočamo, da dodelite statični naslov IP glede na omrežje, ki je na voljo na vaši lokaciji.
    Pomembno: Upoštevajte ta naslov, saj ga boste potrebovali pozneje.

  4. Potrdite s klikom na pošlji.



Ko končate s temi nastavitvami, odklopite napravo iz polnilne postaje in, če uporabljate povezavo LAN, priključite kabel Ethernet na krmilnik Reduxi ali stikalo. Nato nadaljujte z namestitvijo na krmilniku Reduxi.





5. Ustvarite konfiguracijo za komunikacijo OCPP med Aurora na Starcharge in krmilnikom Reduxi

4.1 Dodajanje naprave

Najprej se prijavite v lokalni konfigurator Reduxi in dodajte novo napravo s klikom na gumb Dodaj napravo.

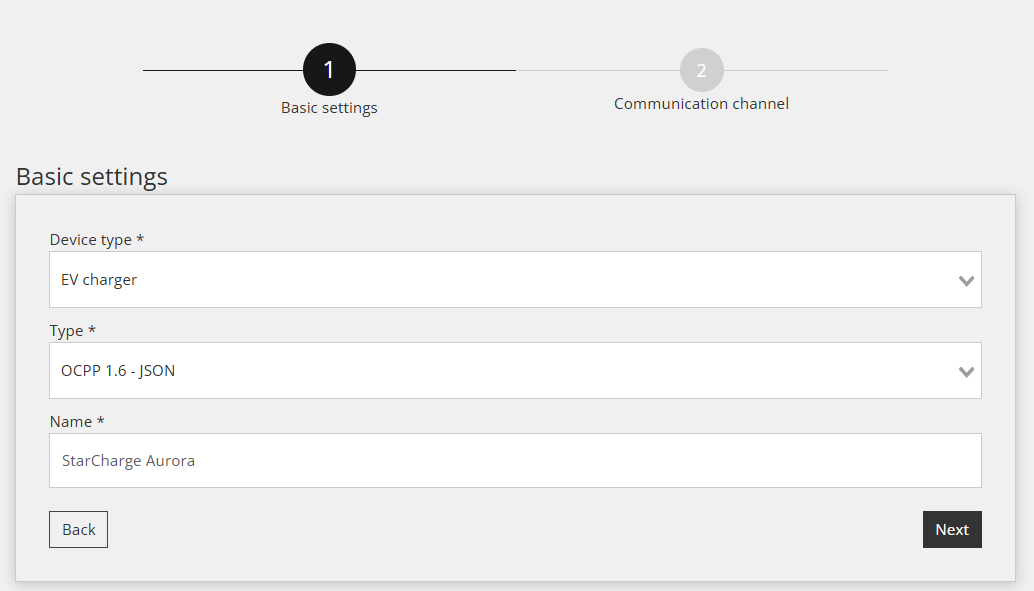

4.2 Izberite napravo, ki jo želite dodati


V prvem koraku so določene osnovne nastavitve:

  • Izberite Vrsta naprave: Polnilnik EV,
  • Izberite Vrsta: OCPP 1.6 – JSON,
  • Назовете устройството както желаете, например: StarCharge Aurora

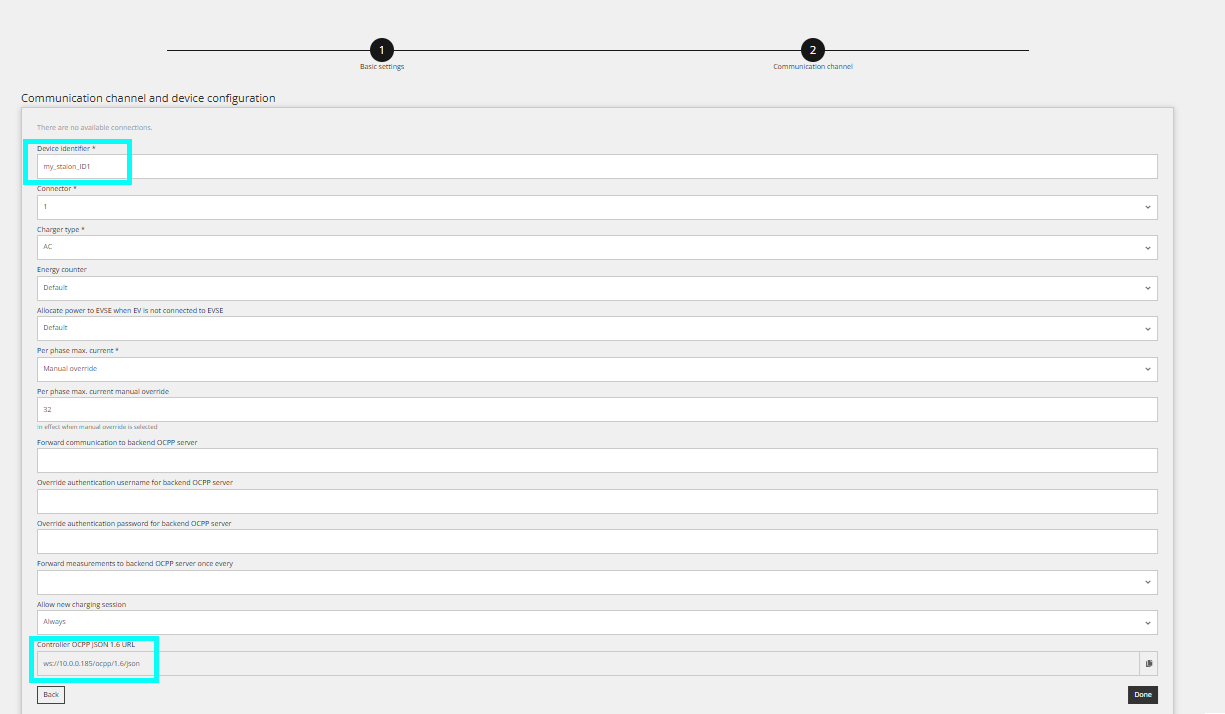

4.3 Конфигурация на устройството за OCPP


Втората стъпка се използва за комуникационен канал, за да работи правилно OCPP комуникацията.



Първо дефинирайте идентификатор на устройството (трябва да е същото ID като на зарядната станция).
В случай на OCPP json 1.6 протокол е необходим URL адрес, който се генерира автоматично от Reduxi контролера. След като генерирате URL адреса, трябва да добавите /Device ID в края на URL адреса.  Примерен URL: ws://192.168.1.200/ocpp/1.6/json/my_station_ID1.


4.5 Тестване на комуникацията


Тестването на комуникацията се извършва чрез бутона Test communication, разположен долу вдясно след всички полета на комуникационния канал.



Има три различни случая на отговор на комуникацията.

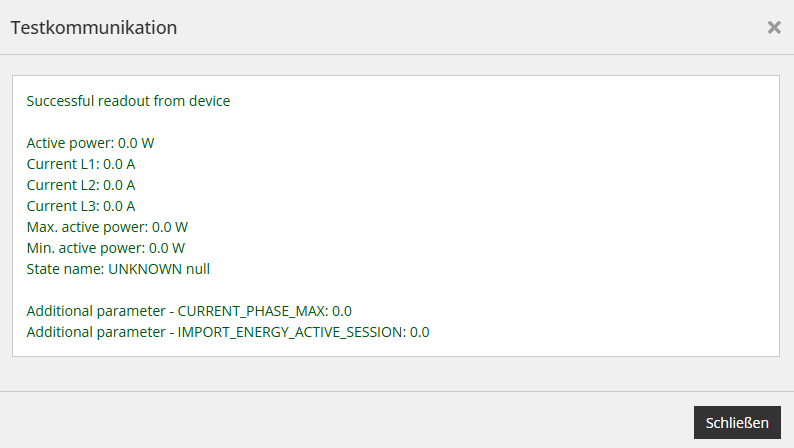

Случай 1: Комуникацията работи правилно:

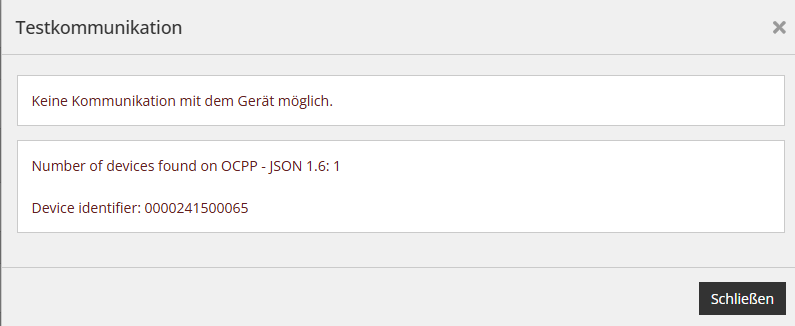

Случай 2: Не може да се комуникира с устройство 1, ID на устройството не е зададен или е различен:

В този случай ИД, който сте задали на Reduxi контролера, не съвпада точно с ИД на зарядната станция. Проверете информацията и опитайте отново.



Случай 3: Не е открито устройство с OCPP 1.6 комуникация:

В този случай настройките на зарядната станция не са запазени, или Aurora няма интернет връзка, или пътят към Reduxi контролера е грешен. Проверете интернет връзката на зарядното устройство, окабеляването (ако има такова) и настройките.

След като устройството е успешно добавено чрез конфигуратора, то може да бъде наблюдавано и да се управлява чрез облачното приложение Reduxi.
