Как да свържете устройства на SMA Solar Technology към Reduxi Controller

Интеграцията Reduxi-SMA позволява гъвкаво пускане на инвертори в експлоатация за балансиране на мрежата, повишава ефективността и създава възможности за спестяващ разходите арбитраж за по-висока печалба.

🔧 SMA Data Manager, Speedwire/Webconnect Data Module или SMA инвертор с LAN порт · Reduxi Controller
🌐 Modbus TCP/IP
🔢 Порт 502

📄 Изтегляне като PDF

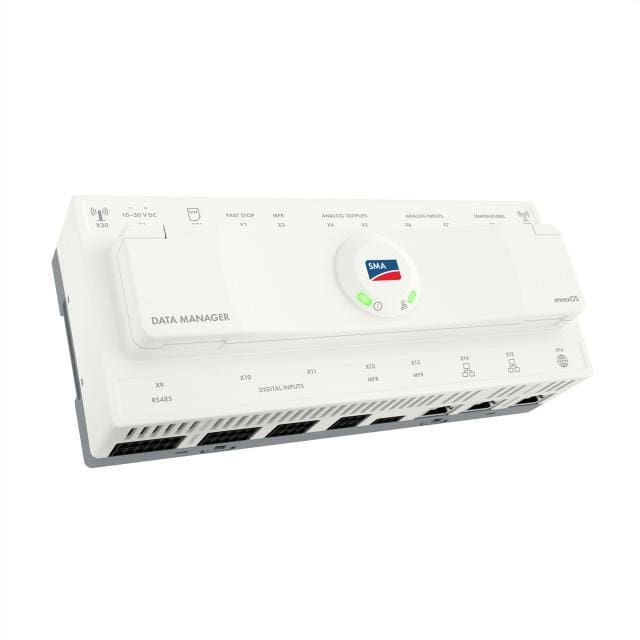

Снимка на SMA Data Manager M, бял корпус с логото на SMA и зелени светодиоди
SMA Data Manager M (изображение от дистрибутора)
Текстово описание на това изображение

Снимка на продукта SMA Data Manager M на бял фон: широк бял корпус за DIN шина, гледан отгоре под ъгъл. Горният капак показва логото на SMA в кръгло поле със зелени светодиоди за състояние и текста DATA MANAGER долу вляво. По горния и предния ръб са разположени редове с малки отпечатани означения на клеми и портове, а долу отпред има клемни блокове и мрежови портове.

📋 В тази статия
  1. Техническа документация
  2. Необходимо оборудване и възможности за свързване
  3. Включване на Modbus TCP/IP на устройството SMA
  4. Влизане в уеб интерфейса на Reduxi
  5. Добавяне на устройството SMA в Reduxi
  6. Проверка на показанията
  7. Обобщение
  8. Често срещани проблеми
  9. Свързани статии

1 Техническа документация

Страници на производителя и ръководства:

2 Необходимо оборудване и възможности за свързване

2.1 Необходимо оборудване

  • Reduxi Controller
  • SMA Data Manager, SMA Speedwire/Webconnect Data Module или SMA инвертор с LAN порт (вижте точка 2.2)
  • IP адрес на устройството SMA
  • Лаптоп или таблет с достъп до интернет за конфигуриране на устройството в Reduxi

2.2 Възможности за свързване

Системата Reduxi поддържа няколко възможности за свързване. Всички използват протокола Modbus TCP/IP за връзка с инверторите. Този стандартен подход осигурява надеждно събиране на данни в реално време от вашите фотоволтаични инвертори и други устройства.

Опция Хардуер Какво прави
1 SMA Data Manager Мост между инвертори, електромери и батерии. Reduxi показва всички устройства по категории като сума.
2 SMA Speedwire/Webconnect Data Module Осигурява на инвертора LAN комуникация и включва Modbus TCP/IP.
3 Директна LAN връзка към SMA инвертора Без допълнителен хардуер. Инверторите с LAN порт комуникират през Modbus TCP/IP.

3 Включване на Modbus TCP/IP на устройството SMA

3.1 Вариант 1: SMA Data Manager

Устройствата са свързани към SMA Data Manager през RS485. SMA Data Manager се свързва със системата Reduxi през Modbus TCP/IP. Reduxi сумира и показва всички устройства по категории:

  • PV
  • Батерии
  • Електромери
  • EVSE

Включете Modbus TCP/IP на SMA Data Manager, както е описано в онлайн ръководството на SMA.

Стъпки за измерване на мрежата

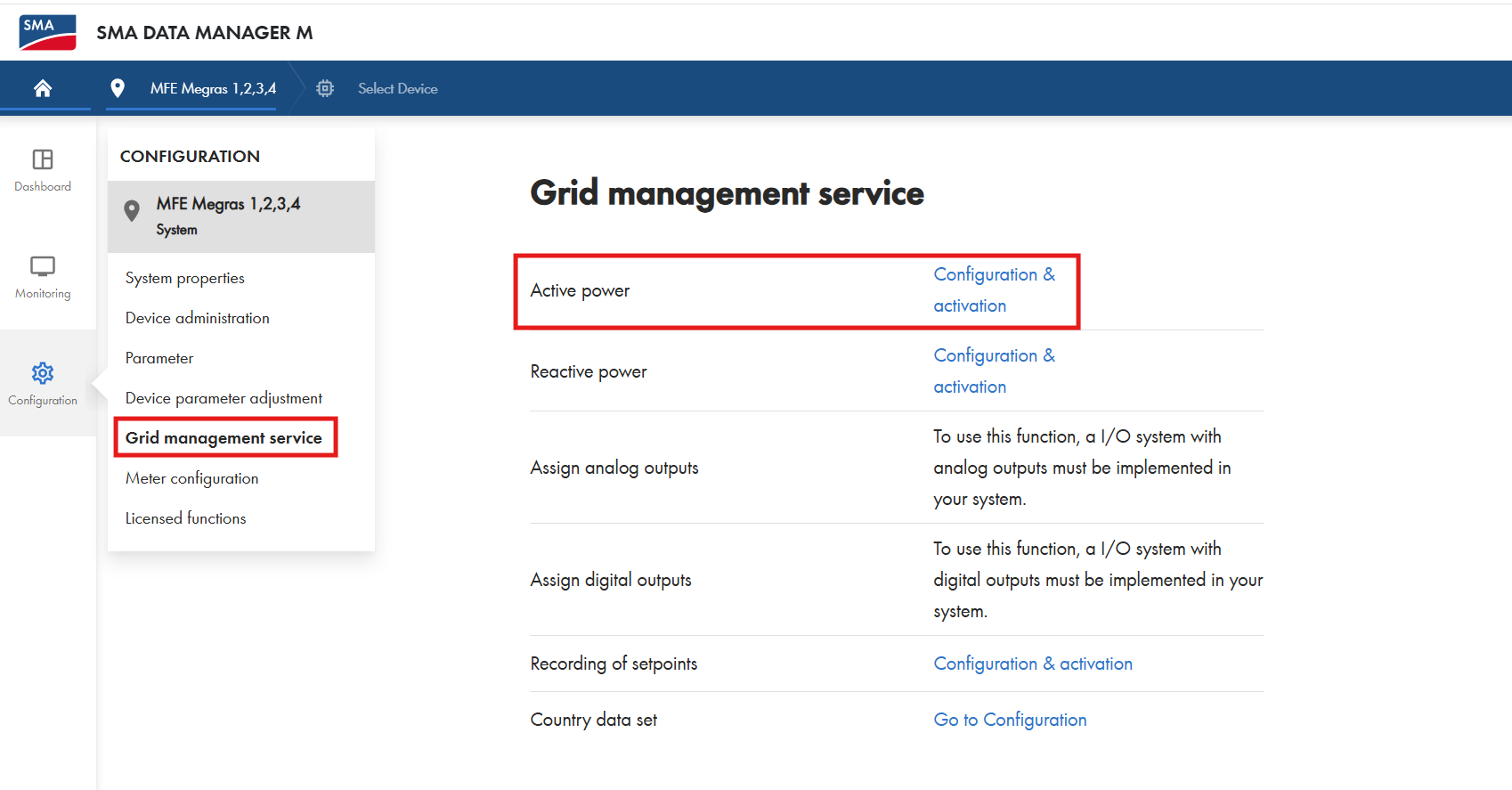

SMA Data Manager M, Configuration ' Grid management service, маркиран ред Active power
Стъпка 1: Grid management service – Active power
Текстово описание на това изображение

Екранна снимка на уеб интерфейса на SMA Data Manager M. Заглавие: логото на SMA, текст SMA DATA MANAGER M, навигационна лента с MFE Megras 1,2,3,4 и Select Device. Лява лента с иконки: Dashboard, Monitoring, Configuration (избрано). Меню Configuration под MFE Megras 1,2,3,4 System: System properties, Device administration, Parameter, Device parameter adjustment, Grid management service (маркирано с червена рамка), Meter configuration, Licensed functions. Основната страница е със заглавие Grid management service, таблица с редове: Active power (червена рамка) с връзка Configuration & activation; Reactive power с връзка Configuration & activation; Assign analog outputs с текст: To use this function, a I/O system with analog outputs must be implemented in your system.; Assign digital outputs със същия вид текст за цифрови изходи; Recording of setpoints с връзка Configuration & activation; Country data set с връзка Go to Configuration.

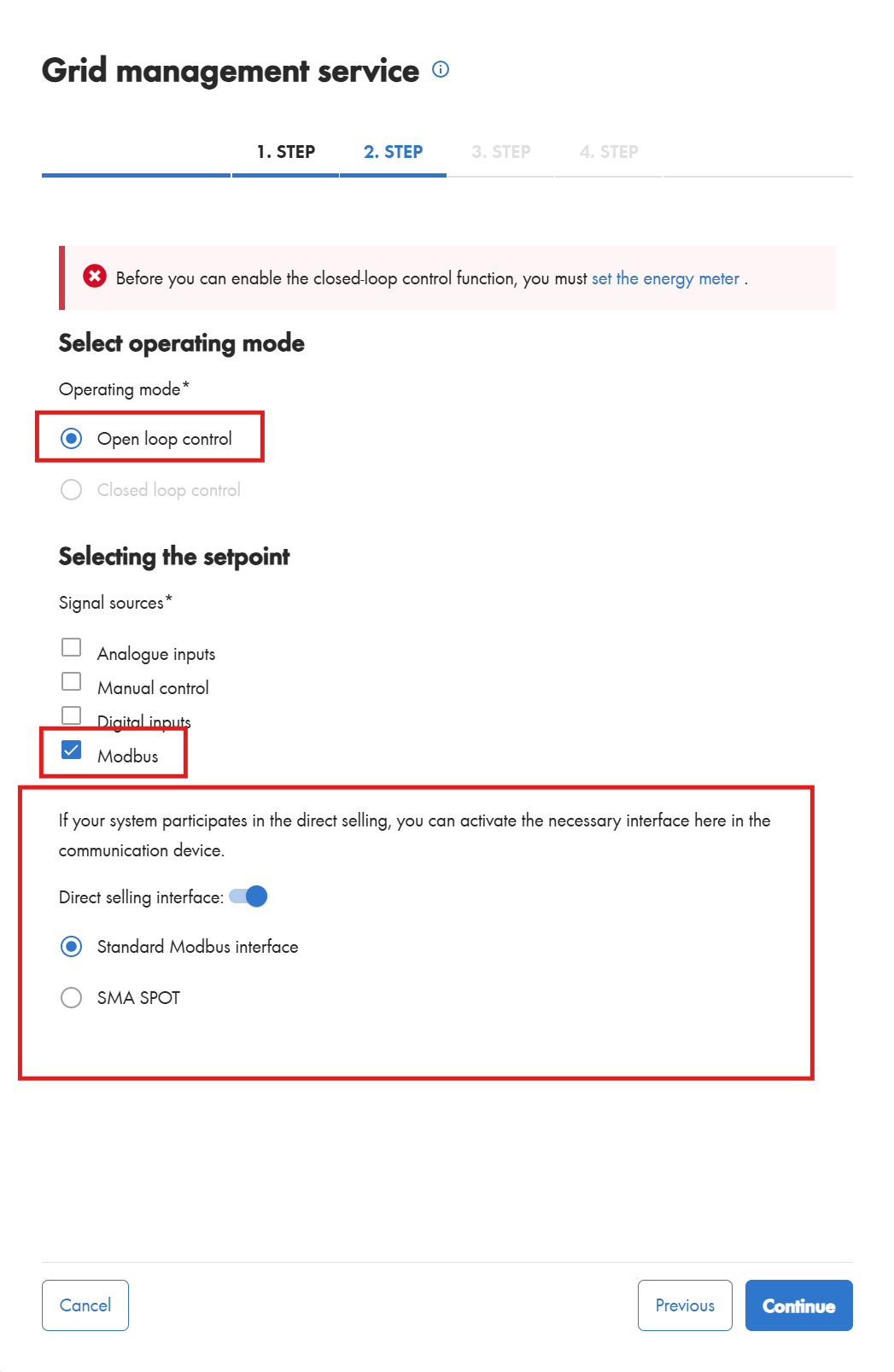

SMA Data Manager, Grid management service, стъпка 2: Open loop control, Modbus отметнат, интерфейс за директна продажба включен
Стъпка 2: работен режим и избор на зададената стойност
Текстово описание на това изображение

Екранна снимка на уеб интерфейса на SMA Data Manager, страница Grid management service (с иконка за информация), висока снимка. Раздели на стъпките: 1. STEP, 2. STEP (активна, синя), 3. STEP и 4. STEP (в сиво). Червен банер с грешка: Before you can enable the closed-loop control function, you must set the energy meter (set the energy meter е синя връзка). Секция Select operating mode, Operating mode*: избрано радио Open loop control (червена рамка); Closed loop control в сиво, неизбрано. Секция Selecting the setpoint, Signal sources*: квадратчета Analogue inputs (неотметнато), Manual control (неотметнато), Digital inputs (неотметнато), Modbus (отметнато, червена рамка). Голяма червена рамка около текста: If your system participates in the direct selling, you can activate the necessary interface here in the communication device. Вътре в нея: Direct selling interface: превключвател включен; радио Standard Modbus interface избрано; радио SMA SPOT неизбрано. Най-долу: бутони Cancel, Previous, Continue (син, запълнен).

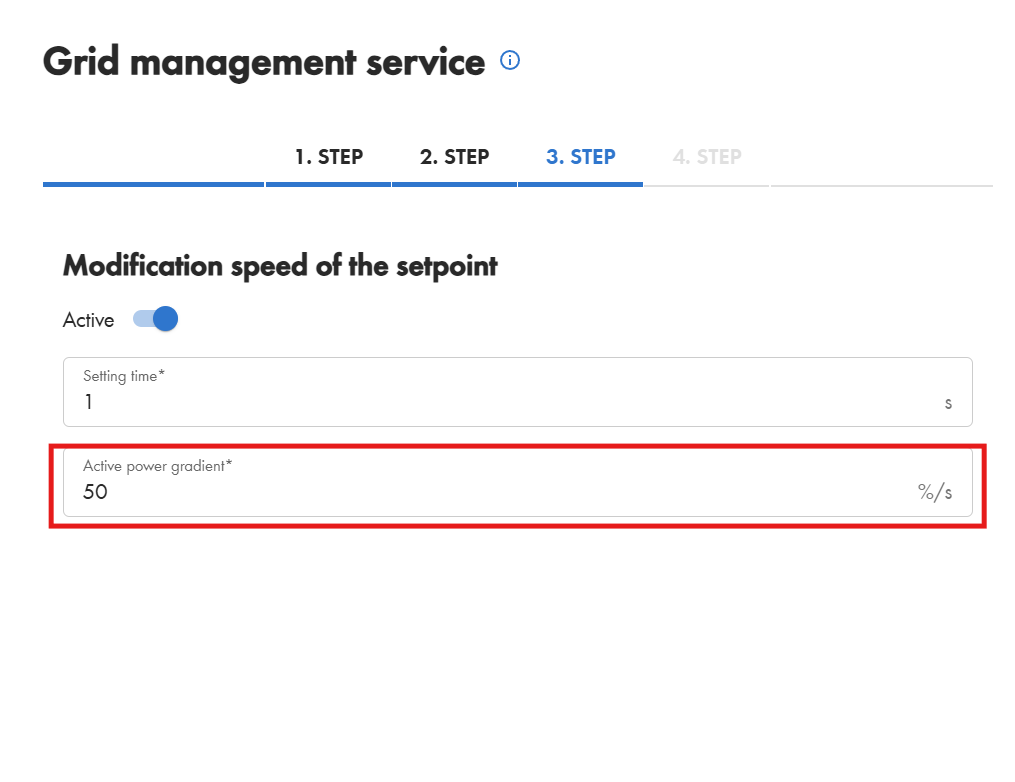

SMA Data Manager, Grid management service, стъпка 3: Active power gradient 50 %/s в червена рамка
Стъпка 3: скорост на промяна на зададената стойност
Текстово описание на това изображение

Екранна снимка на уеб интерфейса на SMA Data Manager, страница Grid management service (с иконка за информация). Раздели на стъпките: 1. STEP, 2. STEP, 3. STEP (активна, синя), 4. STEP (в сиво). Заглавие на секция: Modification speed of the setpoint. Превключвател Active: включен. Полета: Setting time*: 1, единица s; Active power gradient*: 50, единица %/s (това поле е маркирано с червена рамка).

3.2 Вариант 2: SMA Speedwire/Webconnect Data Module

Модулът осигурява на инвертора LAN комуникация (вижте точка 2.4 в документа на SMA, към който води връзката в точка 1) и включва Modbus TCP/IP.

Включете Modbus TCP/IP на модула, както е описано в ръководството на SMA. След това тествайте връзката (вижте точка 3).

3.3 Вариант 3: директна LAN връзка към SMA инвертора

Не е необходим допълнителен хардуер. Инверторът има LAN порт, който позволява комуникация през Modbus TCP/IP.

Свържете се към софтуерния интерфейс на инвертора и включете Modbus TCP/IP. След това тествайте връзката (вижте точка 3).

3.4 Тест на порт 502

След като включите Modbus TCP/IP, тествайте връзката в Reduxi Configurator. За да го отворите, използвайте IP адреса на контролера или reduxi.local (вижте точка 4).

  • Отворете Reduxi Configurator.
  • Отидете на Settings – System – Tools.
  • Стартирайте TCP port test с IP адреса на устройството SMA и порт 502.
Меню на Reduxi Configurator Settings ' System ' Tools, TCP port test маркиран с червена рамка
Settings – System – Tools
Текстово описание на това изображение

Екранна снимка на лявото навигационно меню на Reduxi Configurator (лого: reduxi Configurator). Елементи на менюто отгоре надолу: Devices (+, свито; първите букви са отрязани от левия край); Strategies (+, свито); Utility Rate Plan; Settings (разгънато, знак минус) с поделементи Grid, Network, System (разгънато, знак минус) с поделементи Identifier, License, Update, Reboot, Factory reset, Tools (разгънато, знак минус) с поделементи Ping test, TCP port test (маркиран с червена рамка), Address scanner; след това Profile (+) и Users. Дясната част на изображението е празна бяла.

SMA Data Manager, Grid management service, стъпка 2: Open loop control, Modbus отметнат, интерфейс за директна продажба включен
Настройки на SMA Data Manager (вижте точка 3.1)
Текстово описание на това изображение

Екранна снимка на уеб интерфейса на SMA Data Manager, страница Grid management service (с иконка за информация), висока снимка. Раздели на стъпките: 1. STEP, 2. STEP (активна, синя), 3. STEP и 4. STEP (в сиво). Червен банер с грешка: Before you can enable the closed-loop control function, you must set the energy meter (set the energy meter е синя връзка). Секция Select operating mode, Operating mode*: избрано радио Open loop control (червена рамка); Closed loop control в сиво, неизбрано. Секция Selecting the setpoint, Signal sources*: квадратчета Analogue inputs (неотметнато), Manual control (неотметнато), Digital inputs (неотметнато), Modbus (отметнато, червена рамка). Голяма червена рамка около текста: If your system participates in the direct selling, you can activate the necessary interface here in the communication device. Вътре в нея: Direct selling interface: превключвател включен; радио Standard Modbus interface избрано; радио SMA SPOT неизбрано. Най-долу: бутони Cancel, Previous, Continue (син, запълнен).

Ако Modbus TCP/IP е включен, тестът съобщава, че порт 502 е отворен. В противен случай портът е затворен.

Reduxi Configurator, TCP port test: хост 10.100.55.128, порт 502, резултат Port 502 is opened
TCP port test: Port 502 is opened
Текстово описание на това изображение

Екранна снимка на инструмента TCP port test в Reduxi Configurator. Заглавие: TCP port test. Полета: Host: 10.100.55.128; Port: 502; бутон Test. Отдолу: етикет Result и поле с резултат със зелен текст: Port 502 is opened.

4 Вход в уеб интерфейса на Reduxi

Можете да отворите уеб интерфейса на Reduxi по два начина:

Отдалечено
📱
Приложение Reduxi
През тунелна връзка · работи отвсякъде
🖥️
Уеб браузър
В локалната мрежа · през IP адрес или reduxi.local
📱 4.1 През приложението Reduxi
1
Отворете приложението и влезте
Стартирайте приложението Reduxi на смартфона или таблета си и влезте с Вашите данни.
2
Отворете Reduxi devices
Докоснете иконката за меню (три линии, горе вляво) и изберете Reduxi devices.
3
Активирайте тунелната връзка
Включете тунелната връзка и изчакайте малко, докато стане активна.
4
Отворете Configurator
Докоснете Open configurator. Отваря се уеб интерфейсът на Reduxi.
Приложение Reduxi: иконка за меню (2), Reduxi devices (3), бутон Activate tunnel connection (4)
Активирайте тунелната връзка (стъпка 3)
Текстово описание на това изображение

Екранна снимка на три екрана на мобилното приложение Reduxi един до друг, с циан рамки и номерирани значки от 2 до 4. Ляв екран (табло, тъмна тема): иконка за меню горе вляво, отбелязана с рамка и значка 2; лого 'reduxi'; раздели 'Real time data' (активен) и 'Statistics'; цена 5.79 € и температура 3.2 °C; диаграма на енергийния поток с къща в центъра (-1.25 kW) и иконки със стойности 69.0 W, 1.3 kW, 1.1 kW (червен кръг), -165.0 W с 97 % (червен кръг) и стойности 0.0 W долу; раздели 'Power' и 'Energy'; долна навигация: Dashboard, Diagnostics, Device control, Settings. Среден екран (странично меню): лого 'reduxi', 'Number of locations: 1233', заглавие 'Reduxi device management', записи '+ Add Reduxi location' и 'Reduxi devices' (отбелязан с рамка и значка 3), след това 'My profile' и 'About app'. Десен екран (страница на устройство): Back; картина на черен контролер Reduxi с два Ethernet порта; статус 'Connected'; карта 'Update available': 'New update is available for your Reduxi device.' с бутон 'Download and install update'; карта 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' с бутон 'Activate tunnel connection' (отбелязан с рамка и значка 4); карта 'Unit details' с поле 'Unit ID'.

Бутонът Open configurator в приложението Reduxi (стъпка 5) и началният екран на тунелната връзка на Reduxi Configurator (стъпка 6)
Open configurator (стъпка 4)
Текстово описание на това изображение

Екранна снимка, съставена от две части една до друга. Лява част: екран на мобилното приложение Reduxi на тъмен фон. Горе: бутон Back; картина на черен контролер Reduxi с два Ethernet порта и клемен блок; статус 'Connected' с иконка на Wi-Fi. Карта 'Update available': 'New update is available for your Reduxi device.' с бутон 'Download and install update'. Карта 'Connect to configurator' с иконка на ключ: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' и бутон 'Open configurator', отбелязан с циан рамка и номерирана значка 5. Отдолу: карта 'Unit details' с поле 'Unit ID' (стойността не се вижда). Дясна част: Reduxi Configurator, отворен в браузър, отбелязан с циан рамка и номерирана значка 6. Заглавна лента: стрелка за назад, 'Tunnel connection', иконка за презареждане. Лява странична лента с иконки (мълния, чип, светкавица, стълбовидна диаграма, зъбно колело). Страница 'Home' със зелена иконка на връзка. Зелено съобщение: 'New patch available. Click here to apply.' със затварящо X. Час 09:12:56. Диаграма на енергийния поток с къща в центъра (1.700 kW) и иконки за мрежа (0.000 kW), слънце (1.700 kW), батерия (зелена, 0.000 kW и 0.800 kW), устройство вляво (0.900 kW), електрически автомобил и зарядно устройство или друго устройство долу. Етикет 'Energy manager' най-долу.

🖥️ 4.2 През уеб браузър
1
Отворете страницата за вход
На устройство в същата мрежа отворете уеб браузър и въведете IP адреса на контролера или http://reduxi.local. IP адреса на контролера ще намерите в списъка с устройства на рутера или в приложението Reduxi под Reduxi devices.
2
Log in
Потребителско име: admin · Парола: admin (фабрична настройка)
Страница за вход в Reduxi Configurator на адрес reduxi.local, адресната лента е отбелязана
Екран за вход в Reduxi Controller
Текстово описание на това изображение

Екранна снимка на страницата за вход в Reduxi Configurator в прозорец на Chrome. Адресната лента показва 'Not secure' и 'reduxi.local'; адресната лента е отбелязана с циан рамка и увеличено копие на нея (циан рамка, текст 'Not secure reduxi.local') е показано вляво, свързано с циан линия. Фон на страницата: светлосив линеен чертеж на къща със соларни панели (зелени), стенна кутия, инвертор, кола и зарядно устройство. Горе вляво: лого 'reduxi configurator'. В центъра е кутия за вход със заглавие 'Login', избор на език (английско знаме, 'English'), поле за потребителско име и поле за парола и тъмен бутон 'Login'.

Начален екран на Reduxi Configurator след влизане: енергиен поток с къща 24.20 kW, мрежа 24.20 kW, EV charger 31.00 kW
Уеб интерфейс на контролера след влизане
Текстово описание на това изображение

Екранна снимка на уеб интерфейса на Reduxi Configurator след влизане, светла тема. Горе вляво: лого 'reduxi configurator'. Заглавна лента: 'Home' вляво, зелен статус 'Connected' горе вдясно. Лява странична лента: разгъната секция 'Devices' със списък от записи, след това свити секции 'Manager', 'Configuration' и 'Settings'. Основна област: диаграма на енергийния поток. Къща в центъра с пръстен, стойност 24.20 kW. Иконка Grid горе вляво, 24.20 kW (червена точка на линията ѝ). Иконка Solar горе вдясно, стойност '-'. Лява иконка (батерия или устройство), 6.700 kW (зелена точка на линията ѝ). Десни иконки (батерия и устройство), стойности '-'. Иконка EV charger долу вляво, 31.00 kW. Друга иконка на устройство долу вдясно. Етикет 'Energy manager' под къщата.

5 Добавяне на устройството SMA в Reduxi

Процесът е еднакъв за всички устройства, защото се използва протоколът Modbus TCP/IP. Необходимото въведено данни е IP адресът на устройството.

5.1 Основни настройки

Влезте в Reduxi Configurator (вижте точка 4) и щракнете върху + Add device.

Ляво меню на Reduxi Configurator: синя стрелка сочи бутона + Add device под Devices
Бутонът + Add device
Текстово описание на това изображение

Екранна снимка на горната част на лявото меню на Reduxi Configurator. Лого: reduxi Configurator. Devices (разгънато, знак минус) изброява два елемента със зачернени имена (първият с иконка на батерия и слънце, вторият с иконка на инвертор). Под тях е бутонът + Add device със синя стрелка с черен контур, която го сочи. След това Strategies (+), Utility Rate Plan, Settings (+).

Вариант 1: SMA Data Manager

SMA Data Manager работи като логер. В системата Reduxi той действа като Hybrid Inverter, защото поддържа връзка с няколко типа устройства. Комуникацията върви през IP, а Reduxi показва обобщените стойности на всяка група. Можете да достъпите и отделни устройства през SMA Data Manager. В този случай задайте slave адреса на конкретното устройство.

  • Device type: Hybrid Inverter
  • Type: SMA Data Manager
  • Name: SMA Data Manager, преименувайте при нужда
Основни настройки в Reduxi Configurator: тип устройство Hybrid Inverter, тип SMA Data Manager, име SMA Data Manager
Основни настройки: SMA Data Manager
Текстово описание на това изображение

Екранна снимка на помощника за устройства в Reduxi Configurator, стъпка 1 Basic settings. Индикатор на стъпките: 1 Basic settings (активна), 2 Communication channel (в сиво). Заглавие: Basic settings. Полета: Device type *: Hybrid Inverter; Type *: SMA Data Manager; Name *: SMA Data Manager (текстът е избран/маркиран). Бутони: Back, Next.

Варианти 2 и 3: SMA инвертор

Не добавяте самия SMA Speedwire/Webconnect Data Module. Модулът само осигурява LAN връзка към конкретен инвертор. Изберете типа на инвертора, който искате да свържете. В примера е добавен SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41) като отделен инвертор.

  • Device type: Solar power plant
  • Type: SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41)
  • Name: SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41), преименувайте при нужда
Основни настройки в Reduxi Configurator: тип устройство Solar power plant, тип SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41)
Основни настройки: SMA Sunny Tripower CORE1
Текстово описание на това изображение

Екранна снимка на помощника за устройства в Reduxi Configurator, стъпка 1 Basic settings. Индикатор на стъпките: 1 Basic settings (активна), 2 Communication channel (в сиво). Заглавие: Basic settings. Полета: Device type *: Solar power plant; Type *: SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41); Name *: SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41). Бутони: Back, Next.

Щракнете върху Next.

5.2 Настройки на комуникацията

Опция IP адрес за въвеждане
1: SMA Data Manager IP адрес на SMA Data Manager
2: Speedwire/Webconnect Data Module IP адрес на SMA Speedwire/Webconnect Data Module
3: директна LAN връзка IP адрес на LAN порта на инвертора (по-нови версии на инвертори)

За варианти 2 и 3 всички останали настройки са същите като за инвертора в точка 5.1.

Вариант 1: SMA Data Manager. Въведете IP адреса на SMA Data Manager.

Настройки за комуникация на SMA Data Manager в Reduxi Configurator: TCP/IP, празно поле IP, порт 502
Настройки за комуникация: IP адрес на SMA Data Manager
Текстово описание на това изображение

Екранна снимка на Reduxi Configurator, стъпка 2 от 2 Communication channel (стъпка 1 Basic settings, стъпка 2 Communication channel). Форма Communication channel and device configuration: Connection (задължително): TCP/IP; IP (задължително): празно, с черна стрелка, която сочи полето; Port (задължително): 502; Modbus unit ID (задължително): 2; Is electricity meter installed (задължително): превключвател на No; Is battery installed (задължително): превключвател на No. Бутони: Back (вляво), Test communication и Done (вдясно, тъмен).

След това определете кои типове устройства са свързани към SMA Data Manager:

  • Електромер: YES / NO
  • Батерия: YES / NO
Reduxi Configurator, стъпка 2: Modbus unit ID 2, превключвателите за електромер и батерия са на No, стрелки
Свързан електромер и батерия
Текстово описание на това изображение

Екранна снимка на помощника за устройства в Reduxi Configurator, стъпка 2 Communication channel. Индикатор на стъпките: 1 Basic settings, 2 Communication channel (активна). Заглавие: Communication channel and device configuration. Полета: Connection *: TCP/IP; IP *: празно; Port *; Modbus unit ID *: 2; Is electricity meter installed? *: превключвател, показващ No (изключен), с черна стрелка, която го сочи; Is battery installed? *: превключвател, показващ No (изключен), с черна стрелка, която го сочи. Бутони: Back, Test communication, Done.

Варианти 2 и 3: SMA инвертор. Въведете IP адреса на SMA Speedwire/Webconnect Data Module или IP адреса на LAN порта на инвертора.

Reduxi Configurator, стъпка 2 Communication channel: Connection TCP/IP, IP празно със стрелка, Port 502
Настройки за комуникация: IP адрес на модула или инвертора
Текстово описание на това изображение

Екранна снимка на Reduxi Configurator, стъпка 2 от 2 на помощника за устройства. Индикатор на стъпките: 1 Basic settings, 2 Communication channel (стъпка 2 е активна). Заглавие: Communication channel and device configuration. Полета: Connection *: TCP/IP (падащ списък); IP *: празно, с голяма черна стрелка, която сочи полето; Port *: 502. Бутони: Back, Test communication, Done.

5.3 Тест на комуникацията

Щракнете върху Test communication, за да проверите дали се получават данни. Тестът прочита устройството веднъж и не записва нищо. Ако тестът е успешен, щракнете върху Done: устройството се създава едва с Done.

Reduxi Configurator, стъпка 2: черна стрелка сочи бутона Test communication
Бутонът Test communication
Текстово описание на това изображение

Екранна снимка на помощника за устройства в Reduxi Configurator, стъпка 2 Communication channel. Индикатор на стъпките: 1 Basic settings, 2 Communication channel (активна). Заглавие: Communication channel and device configuration. Полета: Connection *: TCP/IP; IP *: празно; Port *: 502; Modbus unit ID *: 2; Is electricity meter installed? *: превключвател, показващ No (изключен); Is battery installed? *: превключвател, показващ No (изключен). Бутони: Back, Test communication, Done. Голяма черна стрелка сочи бутона Test communication.

SMA Data Manager

Диалог Test communication в Reduxi Configurator: Successful readout from device със стойности за инвертор и PV
Test OK
Текстово описание на това изображение

Екранна снимка на диалог със заглавие Test communication в Reduxi Configurator. Текст: Successful readout from device. Стойности: Inverter active power: -165521.0 W; Inverter max. power: 300000.0 W; Inverter min. power: -300000.0 W; PV active power: -165521.0 W; PV export active energy: 1.180973984E9 Wh; PV min. active power: -300000.0 W. Последен ред: Additional parameter - PV_POWER_ACTIVE_MAX: 0. Бутон: Close. Кръстче за затваряне горе вдясно.

Reduxi Configurator, Test communication неуспешен: Unable to communicate with 172.16.233.148 on port 502
Test not OK
Текстово описание на това изображение

Екранна снимка на диалог със заглавие Test communication в Reduxi Configurator, показващ неуспешен тест. Първо поле: Unable to communicate with device. Второ поле (червеникавокафяв текст): Unable to communicate with 172.16.233.148 on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network. PING 172.16.233.148 (172.16.233.148) 56(84) bytes of data. --- 172.16.233.148 ping statistics --- 2 packets transmitted, 0 received, 100% packet loss, time 1070ms. Бутон: Close. Кръстче за затваряне горе вдясно. Част от формата зад диалога се вижда бледо на десния ръб.

SMA инвертор (варианти 2 и 3)

Диалог Test communication в Reduxi Configurator: Successful readout, active power -23779.0 W
Test OK
Текстово описание на това изображение

Екранна снимка на диалог със заглавие Test communication в Reduxi Configurator. Текст: Successful readout from device. Стойности: Active power: -23779.0 W; Export active energy: 205291550 Wh; Max. active power: 0 W; Min. active power: -50000 W; PV current: -45.122 A; PV voltage: 556.1867 V. Бутон: Close. Кръстче за затваряне горе вдясно.

Reduxi Configurator, Test communication неуспешен: Unable to communicate with 172.16.233.148 on port 502
Test not OK
Текстово описание на това изображение

Екранна снимка на диалог със заглавие Test communication в Reduxi Configurator, показващ неуспешен тест. Първо поле: Unable to communicate with device. Второ поле (червеникавокафяв текст): Unable to communicate with 172.16.233.148 on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network. PING 172.16.233.148 (172.16.233.148) 56(84) bytes of data. --- 172.16.233.148 ping statistics --- 2 packets transmitted, 0 received, 100% packet loss, time 1070ms. Бутон: Close. Кръстче за затваряне горе вдясно. Част от формата зад диалога се вижда бледо на десния ръб.

6 Проверка на показанията

6.1 Последни измервания

Тази стъпка показва как да проверите показанията на устройствата.

SMA Data Manager: отворете Devices – SMA Data Manager в Reduxi Configurator.

Reduxi Configurator, SMA Data Manager Last measurements: Connected, Control type Auto, PV active power -182.0 kW
Last measurements: SMA Data Manager
Текстово описание на това изображение

Екранна снимка на Reduxi Configurator, страница Devices / SMA Data Manager, раздел Last measurements (други раздели: Analyze, Archive, Details). Горе вдясно: зелен статус Connected. Ляво меню: Devices (разгънато) с три зачернени елемента (иконки на слънце) и SMA Data Manager (избран), бутон Add device, след това Strategies (+), Utility Rate Plan, Settings (+). Карта Control type: превключвател с Auto (маркиран в зелено) и Manual; време 20. 06. 2025 13:02:08. Карта Battery: Battery maximum capacity (Wh): 0.0 kWh; Battery min. state of charge: 0.00 %; Battery max. state of charge: 100.00 %; Battery active power setpoint: празно, единица kW. Карта PV: PV active power: -182.0 kW; PV export active energy: 1,183,606.3 (единицата е отрязана); PV min. active power: -300.0 kW. Карта Inverter: Inverter power active: -182.0 kW; Inverter max. power: 300.0 kW; Inverter min. power: -300.0 kW. Карта Grid: Grid import active power limit: празно, kW; Grid export active power limit: празно, kW. Карта Other: Communication error: OFF; Control type: AUTO; Mode name setpoint: празно. Времената на измерванията са 20. 06. 2025 13:02:12 (Communication error 13:02:08).

SMA инвертор през Speedwire/Webconnect Data Module: отворете Devices – SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41), както е добавен в точка 5.

Reduxi Configurator, измервания на SMA Sunny Tripower CORE1 Inverter: Connected, Communication error ON
Last measurements: SMA Sunny Tripower CORE1
Текстово описание на това изображение

Екранна снимка на Reduxi Configurator, страница Devices / SMA Sunny Tripower CORE1 Inverter, раздел Last measurements (други раздели: Analyze, Archive, Details). Горе вдясно: зелен статус Connected. Банер: New patch available. Click here to apply. (с кръстче за затваряне). Ляво меню: Devices (разгънато) с три частично зачернени елемента (иконки на мрежа, слънце и батерия), бутон Add device, Strategies (+), Utility Rate Plan, Settings (+). Карта Control type: Auto (маркиран в зелено), Manual, Off, Boost; време 20. 06. 2025 13:10:41. Карта Current: PV current: 0.01 A. Карта Voltage: PV voltage: 542.79 V. Карта Power: Active power: -2.0 kW; Export active power: 2.0 kW; Export active power limit: празно, kW; Import active power: 0.0 kW; Max. active power: 0.0 kW; Min. active power: 0.0 kW. Карта Energy: Export active energy: 36,991.1 kWh. Карта Other: Communication error: ON; Control type: AUTO. Повечето стойности са с време 14. 06. 2025 08:17:57 или 08:17:58; Communication error 20. 06. 2025 13:10:45 и Control type 13:10:49.

6.2 Включване на управлението от Reduxi

За разширено управление на всички устройства включете устройствата в режимите за оптимизация на системата Reduxi. Под Devices – all devices в Reduxi Configurator задайте control type на AUTO. Само тогава командите от режимите за оптимизация влияят на устройствата.

За да постигнете максимална гъвкавост и намаляване на разходите за енергия с динамични цени и динамични тарифи, определете стратегия, както е описано в Стратегии за Reduxi controller.

След като добавите устройството, можете да го наблюдавате и управлявате и през приложението Reduxi.

✓ Обобщение

Подготовка (точки 1–2): Изберете възможност за свързване: SMA Data Manager, SMA Speedwire/Webconnect Data Module или директна LAN връзка към инвертора.

SMA (точка 3): Включете Modbus TCP/IP на устройството SMA и тествайте дали порт 502 е отворен.

Добавяне в Reduxi (точки 4–5): Влезте в Configurator и добавете устройството: SMA Data Manager като Hybrid Inverter или типа инвертор за варианти 2 и 3. Въведете IP адреса, стартирайте Test communication и щракнете върху Done.

Пускане в експлоатация (точка 6): Проверете последните измервания и задайте control type на AUTO.

→ Често срещани проблеми

Проблем Решение
Тестът на порта показва, че порт 502 е затворен Modbus TCP/IP не е включен на устройството SMA. Включете го (вижте точка 3) и стартирайте теста отново.
Test communication е неуспешен: не може да се комуникира на порт 502 Проверете дали услугата е включена на устройството, дали номерът на порта е правилен и дали устройството е достъпно в мрежата.
Устройство зад SMA Data Manager не показва стойности За достъп до отделно устройство през SMA Data Manager задайте slave адреса на това устройство (вижте точка 5).
Командите на стратегията нямат ефект Задайте control type на устройствата на AUTO (вижте точка 6).
Open configurator не се отваря или остава празен Тунелът все още не е активен. Изчакайте около 30 секунди и проверете дали контролерът е онлайн.
Влизането с admin се отхвърля Паролата е променена по време на инсталацията. Попитайте инсталатора. Паролата на профила в Reduxi тук не работи.
reduxi.local не се зарежда Вашето устройство не е в същата мрежа като контролера. Използвайте IP адреса или тунелната връзка.
Тестът на комуникацията не успява, устройството е офлайн Проверете достъпността, IP адреса / порта / unit ID и дали протоколът е включен на устройството.

Свързани с(ъс)
