Спестете до 30% от разходите за енергия, като използвате SG-ready контактите на термопомпи Daikin ETV/ETB, ELV/ELB, EHV/EHB чрез Reduxi Gateway, което позволява динамичен контрол за съобразяване с променящите се цени на енергията.
1. Необходими компоненти за свързване на контролера Reduxi към термопомпа Daikin.
Документация за Daikin ETV/ETB, ELV/ELB, EHV/EHB може да бъде намерена:
https://daikintechnicaldatahub.eu/en-GB/
За установяване на връзка между контролера Reduxi и термопомпа Daikin
са необходими два компонента:
- Контролер Reduxi
- Устройство Reduxi Gateway с 3x (30:1A) токови сензори (CT)
Устройството Reduxi Gateway трябва първо да бъде добавено (свързано) към контролера Reduxi, за да се контролират/въвеждат в експлоатация режимите на работа на термопомпата. Връзката може да бъде установена безжично (WLAN) или чрез кабел UTP (LAN). Можете да намерите повече за връзката на свързване на Gateway към контролер. Устройството Reduxi Gateway включва също 3x(30:1A) токови сензори (трансформатор), използвани за измерване на електрическия ток (т.е. мощност) за всяка фаза на термопомпата. Освен това, два релейни изхода се използват за генериране на сигнали към SG-ready контакти, което влияе върху режимите на работа на термопомпата.
2. Свързване на контролер Reduxi и устройство Gateway към локалната мрежа
По-долу е показана символична схема на цялата връзка от контролера Reduxi до термопомпата:
За допълнителна информация как да свържете устройство Reduxi Gateway, моля, следвайте линка: Как да конфигурирате Reduxi Gateway.
3. Свързване на релето на устройство Reduxi GW към SG-ready контактите на термопомпа
За физическо свързване на релетата на устройството Reduxi Gateway към SG-ready контактите на термопомпата е от съществено значение да се определят точните места на SG-ready контактите на платката на термопомпата. Изображението по-долу показва местоположението на SG-ready контактите на платката на термопомпа Daikin. Второто изображение показва връзките от релетата към SG-ready контактите.

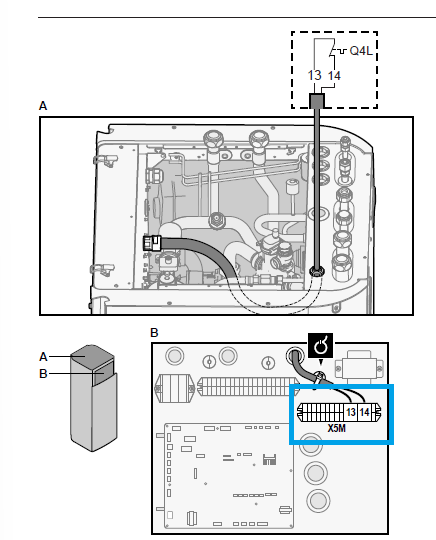

SG-ready контакти на платката на ТП X5M, контакти 5,6 и 9,10:

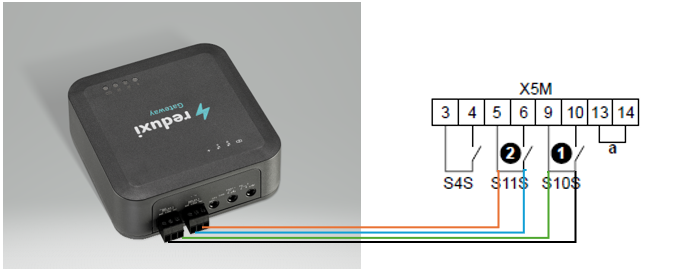

Връзка от устройство Reduxi GW към SG-ready контакти на ТП:
НО контакт на първото реле на устройство Reduxi GW --> 6-ти контакт на X5M конектор; Син кабел
COM контакт на първото реле на устройство Reduxi GW --> 5-ти контакт на X5M конектор; Кафяв кабел
НО контакт на второто реле на устройство Reduxi GW --> 10-ти контакт на X5M конектор; Черен кабел
COM контакт на второто реле на устройство Reduxi GW --> 9-ти контакт на X5M конектор; Зелен кабел
Връзка:
Моля, обърнете внимание: Устройството Reduxi Gateway позволява използването на релейни изходи като постоянно затворени „Нормално затворени - NC“ или отворени „Нормално отворени - NO“, докато в случая с термопомпа Daikin се използват НО контакти.
4. Устройство Reduxi Gateway като измервателен уред с токови сензори
Токовите сензори (CT), включени в комплекта Reduxi Gateway, трябва да бъдат свързани към три входа, по един за всяка фаза, както е показано на изображението по-долу.
Токовият сензор обхваща индивидуалния фазов проводник (L1, L2, L3) на термопомпата, както е показано на снимката по-долу:
5. Добавяне на термопомпа като ново устройство в конфигуратора на Reduxi
За да добавите нова термопомпа като устройство или да редактирате съществуваща, моля, следвайте тези стъпки, описани подробно в отделните точки по-долу.
5.1 Добавяне на устройство
Влезте локално в приложението конфигуратор на Reduxi на контролера и натиснете бутона „Добавяне на устройство“.
5.2 Изберете устройството, което искате да добавите
В първата стъпка (основни настройки) изберете основните параметри на устройството, което искате да добавите:
- Тип устройство: ОВК (HVAC),
- Тип: Daikin ETV/ETB или Daikin ELV/ELB или Daikin EHV/EHB
- Име: Посочете името на устройството.
5.3 Комуникационен канал
Първата част от настройката на комуникационния канал е предназначена за свързване между устройството Reduxi Gateway и контролера Reduxi. Попълнете полетата, както е показано на изображението по-долу (автоматично попълнено).
Втората част на комуникационния канал е предназначена за настройките на токовия сензор на устройството Reduxi Gateway, където избираме "Автоматично откриване от Gateway" за всички токови сензори.
Третата част на комуникационния канал е посветена на дефинирането на сигнали от релетата на устройството Redux GW.
С последното поле изберете между „По подразбиране“ (Default) и „Обърнато“ (Reversed), за да зададете как са позиционирани контактите. Ако физически свържете контакт 1 на Gateway към контакт 2 на термопомпата, използвайте този превключвател, за да обърнете ръчно ориентацията на връзката.
5.5 Тест за комуникация
Тестът за комуникация се извършва с помощта на бутона "Тестване на комуникацията", разположен в долния десен ъгъл след всички полета с параметри на комуникационния канал.
Тестът за комуникация може да върне два отговора:
1. Комуникацията работи правилно, изображение по-долу:
2. Комуникацията не работи правилно, изображението по-долу:
5.6 Разширени настройки
Разширените настройки са произволни и зависят от специфичните нужди на мястото, където е инсталиран контролерът Reduxi. След като приключите с всички разширени настройки, натиснете бутона "Готово" в долния десен ъгъл.
5.7 Последни измервания
След успешно установяване на комуникация с новодобавеното устройство, неговите стойности могат да бъдат проверени под Устройства/Daikin в конфигуратора на Reduxi като допълнителен тест.
За разширен контрол на термопомпата, интегрирайте устройството в стратегията на системата Reduxi. Под Устройства/Daiken в конфигуратора на Reduxi, типът контрол трябва да бъде настроен на AUTO, така че командите за стратегия да влияят на ТП.
За да постигнете максимална гъвкавост и намаляване на разходите за енергия по отношение на динамичните цени и динамичните тарифи, моля, следвайте инструкциите как да дефинирате стратегия на този линк: Стратегии за контролер Reduxi.
След успешно добавяне на устройството и проверка на стойностите, устройството може да бъде инспектирано и контролирано и чрез приложението Reduxi.
