Интегрирайте инвертора Sofar 1-70KTL G1-G2 String с контролера Reduxi чрез Modbus RTU, като постигнете максимална гъвкавост и възможно намаляване на разходите и енергията с до 30%.
1. Документация на разстояние:
Документацията за изтегляне може да бъде получена от този линк:
https://downloads.sofarsolar.eu/
Пример за документ с ръководство за потребителя за 10-15kW String инвертор може да бъде получен на този линк:
2. Физическа връзка между инвертора String и контролера Reduxi
Физическата връзка трябва да бъде установена, тъй като за достъп до интерфейса на низходящия инвертор се използва Modbus RTU.

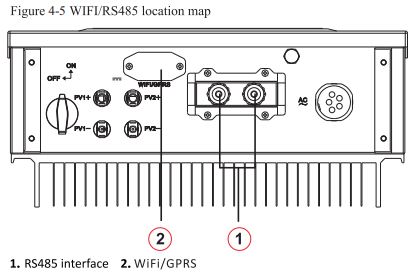

Местоположението на конекторите за комуникация Modbus е показано на снимката като интерфейс RS485.

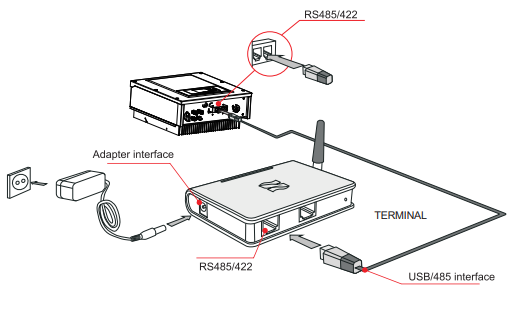

На изображението по-долу е показано как се установява физическата връзка, като Reduxi е в ролята на терминал. Вместо интерфейс USB/485 в контролера Reduxi се използва интерфейсът Port 1 или Port 2.
3. Добавяне на Sofar String към системата Reduxi.
След свързване на Reduxi и String инвертора можете да го регистрирате като ново устройство (Sofar String Inverter).
3.1 Добавяне на устройство (хибриден инвертор Sunways)

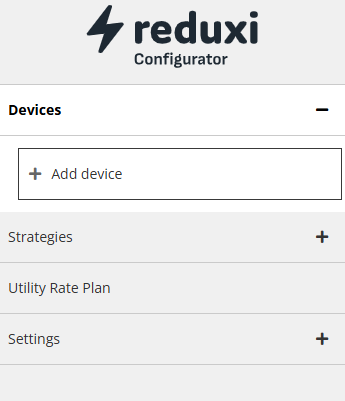

Първо, влезте в локалния конфигуратор на Reduxi и добавете ново устройство, като кликнете върху бутона "Добавяне на устройство".

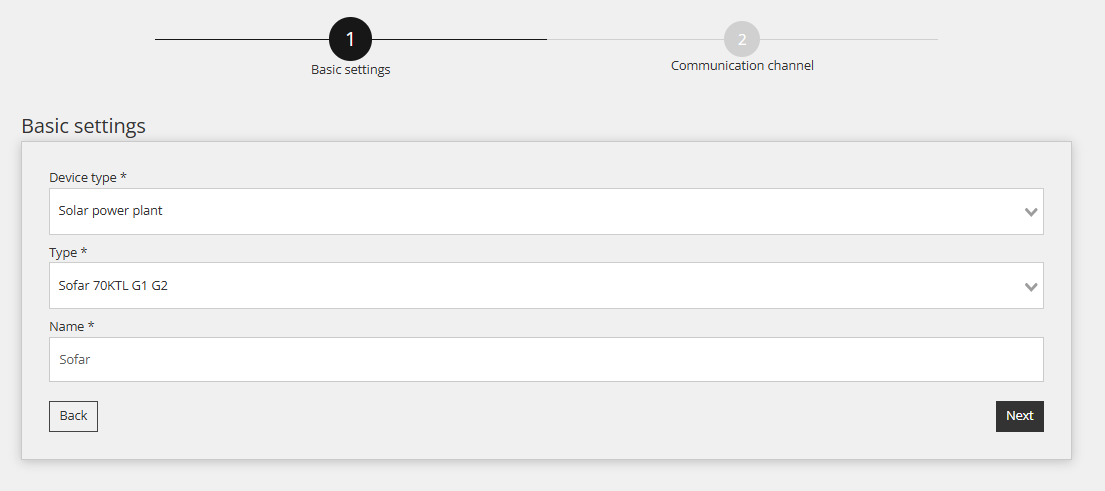

4.2 Изберете Sofar 70KTL G1-G2
В рамките на първата стъпка се определят основните настройки:
- Изберете Тип устройство: Слънчева електроцентрала
- Изберете тип: Sofar 70KTL G1-G2,
- Дайте име на устройството.
4.3 Конфигурация на устройството за комуникационен канал
Втората стъпка включва конфигуриране на комуникационния канал, което е от съществено значение за правилната комуникация по Modbus RTU. На тази стъпка се установява комуникационната връзка между контролера Reduxi и струнния инвертор Sofar.

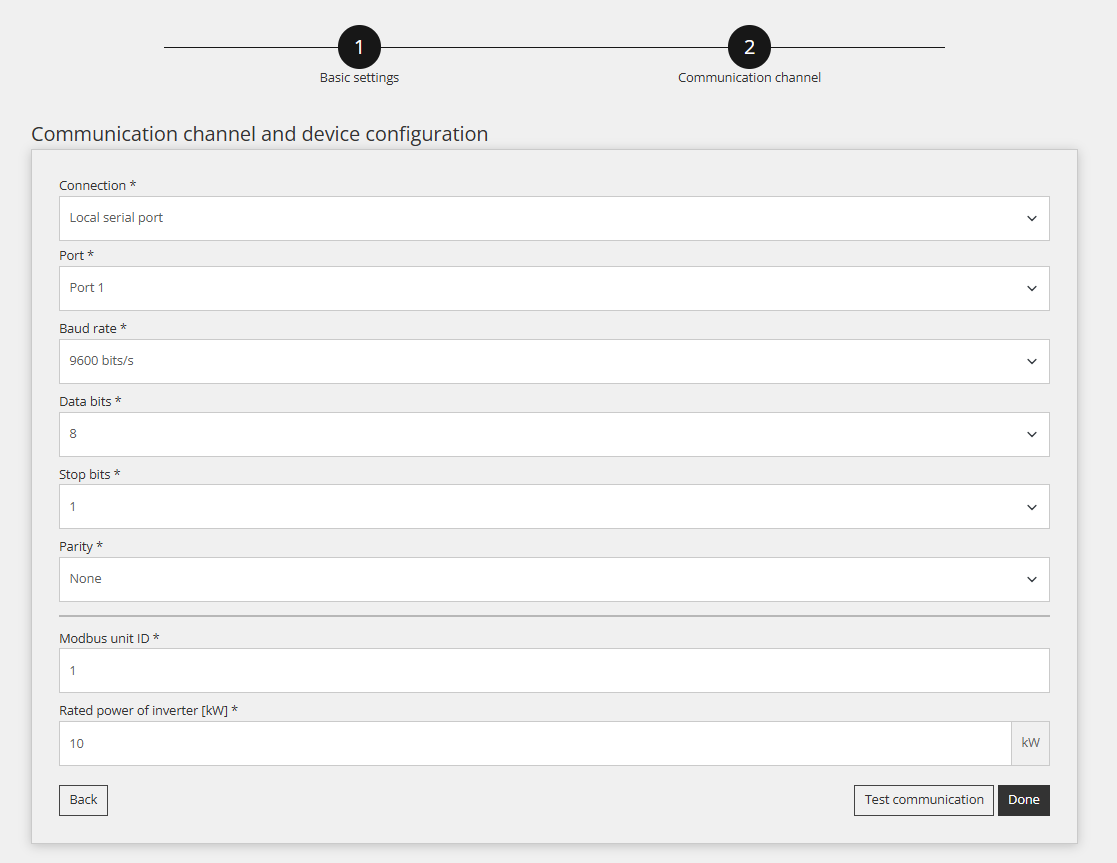

Настройките за комуникационния канал са показани по-долу:
Задължително е да бъдат зададени полетата Modbus unit ID и Rated power.
4.4 Тестова комуникация
Под всички полета на комуникационния канал, споменати в предишната стъпка, има бутон "Test Communication" (Тестване на комуникацията). Този бутон се използва за проверка на правилното функциониране на връзката Modbus RTU между устройствата.
Успешен отговор:
Неуспешен отговор:
5. Показания от устройството
Целта на тази точка е да покаже как да се проверяват показанията на устройството. Това се прави в менюто "Устройство (Инвертор Sofar String)/Последно измерване".
След като устройството е успешно добавено чрез конфигуратора, то може да бъде наблюдавано чрез облачното приложение Reduxi.
