Как да свържете зарядни станции ChargeAmps с контролера Reduxi
Свържете зарядната си станция Charge Amps (Halo, Luna, …) към Reduxi Controller през Wi‑Fi и OCPP.
Текстово описание на това изображение

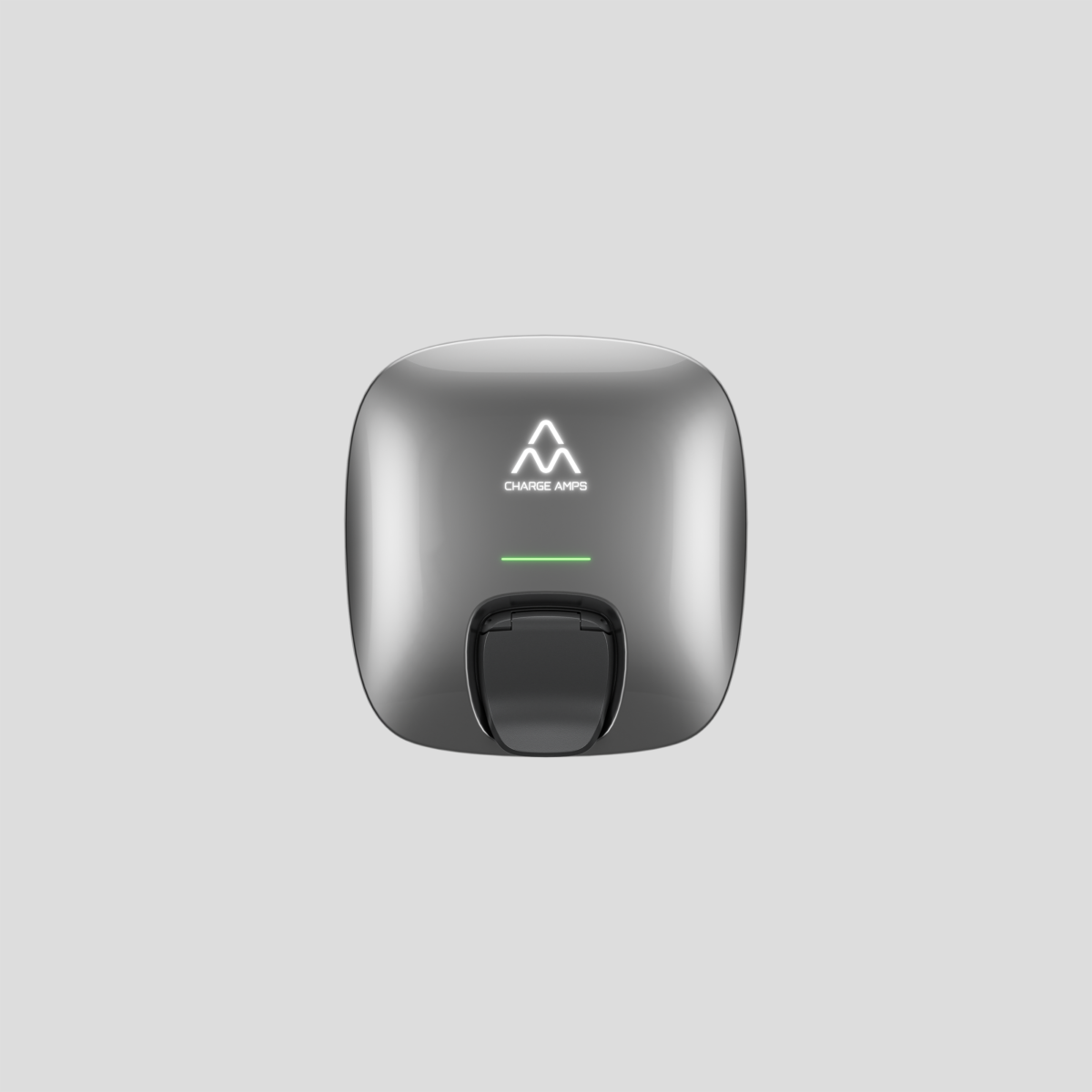

Продуктова снимка на зарядната станция за електромобили Charge Amps Luna на светлосив фон: закръглена квадратна стенна кутия в тъмносиво метално покритие. Логото CHARGE AMPS (бял символ, подобен на планина, с текст) е в горната част на лицевата страна, под него има тънка зелена светлинна линия, а в долния център има черен държач за кабел или вдлъбнатина за гнездо.
- Техническа документация
- Необходимо оборудване
- Влизане в уеб интерфейса на Reduxi
- Задаване на статичен IP за Reduxi Controller
- Добавяне на зарядното устройство в Reduxi
- Конфигуриране на OCPP в приложението Charge Amps Installer
- Тест на комуникацията в Reduxi
- Проверка на показанията
- Обобщение
- Често срещани проблеми
- Свързани статии
1 Техническа документация
Документи на производителя за зарядната станция Charge Amps:
- Ръководство за монтаж на Charge Amps Luna – Ръководство за монтаж на зарядната станция Luna (на английски).
- Страница на продукта Charge Amps Halo – Спецификации на зарядната станция Halo.
- Видео: как да свържете зарядната станция в приложението Installer – Видео ръководство на Charge Amps, вижте точка 6.
2 Необходимо оборудване
Ще ви трябват:
- Reduxi Controller
- Зарядна станция Charge Amps (Halo, Luna, …) с Wi‑Fi и OCPP
- Сериен номер на зарядната станция (използва се като Device identifier)
- Смартфон с приложението Charge Amps Installer (Android или iOS)
- Wi‑Fi мрежа, към която могат да се свържат както Reduxi Controller, така и зарядната станция
- Лаптоп или таблет с достъп до интернет за конфигуриране на устройството в Reduxi
3 Вход в уеб интерфейса на Reduxi
Можете да отворите уеб интерфейса на Reduxi по два начина:
Текстово описание на това изображение
Екранна снимка на три екрана на мобилното приложение Reduxi един до друг, с циан рамки и номерирани значки от 2 до 4. Ляв екран (табло, тъмна тема): иконка за меню горе вляво, отбелязана с рамка и значка 2; лого 'reduxi'; раздели 'Real time data' (активен) и 'Statistics'; цена 5.79 € и температура 3.2 °C; диаграма на енергийния поток с къща в центъра (-1.25 kW) и иконки със стойности 69.0 W, 1.3 kW, 1.1 kW (червен кръг), -165.0 W с 97 % (червен кръг) и стойности 0.0 W долу; раздели 'Power' и 'Energy'; долна навигация: Dashboard, Diagnostics, Device control, Settings. Среден екран (странично меню): лого 'reduxi', 'Number of locations: 1233', заглавие 'Reduxi device management', записи '+ Add Reduxi location' и 'Reduxi devices' (отбелязан с рамка и значка 3), след това 'My profile' и 'About app'. Десен екран (страница на устройство): Back; картина на черен контролер Reduxi с два Ethernet порта; статус 'Connected'; карта 'Update available': 'New update is available for your Reduxi device.' с бутон 'Download and install update'; карта 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' с бутон 'Activate tunnel connection' (отбелязан с рамка и значка 4); карта 'Unit details' с поле 'Unit ID'.
Текстово описание на това изображение
Екранна снимка, съставена от две части една до друга. Лява част: екран на мобилното приложение Reduxi на тъмен фон. Горе: бутон Back; картина на черен контролер Reduxi с два Ethernet порта и клемен блок; статус 'Connected' с иконка на Wi-Fi. Карта 'Update available': 'New update is available for your Reduxi device.' с бутон 'Download and install update'. Карта 'Connect to configurator' с иконка на ключ: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' и бутон 'Open configurator', отбелязан с циан рамка и номерирана значка 5. Отдолу: карта 'Unit details' с поле 'Unit ID' (стойността не се вижда). Дясна част: Reduxi Configurator, отворен в браузър, отбелязан с циан рамка и номерирана значка 6. Заглавна лента: стрелка за назад, 'Tunnel connection', иконка за презареждане. Лява странична лента с иконки (мълния, чип, светкавица, стълбовидна диаграма, зъбно колело). Страница 'Home' със зелена иконка на връзка. Зелено съобщение: 'New patch available. Click here to apply.' със затварящо X. Час 09:12:56. Диаграма на енергийния поток с къща в центъра (1.700 kW) и иконки за мрежа (0.000 kW), слънце (1.700 kW), батерия (зелена, 0.000 kW и 0.800 kW), устройство вляво (0.900 kW), електрически автомобил и зарядно устройство или друго устройство долу. Етикет 'Energy manager' най-долу.
http://reduxi.local. IP адреса на контролера ще намерите в списъка с устройства на рутера или в приложението Reduxi под Reduxi devices.admin · Парола: admin (фабрична настройка)Текстово описание на това изображение
Екранна снимка на страницата за вход в Reduxi Configurator в прозорец на Chrome. Адресната лента показва 'Not secure' и 'reduxi.local'; адресната лента е отбелязана с циан рамка и увеличено копие на нея (циан рамка, текст 'Not secure reduxi.local') е показано вляво, свързано с циан линия. Фон на страницата: светлосив линеен чертеж на къща със соларни панели (зелени), стенна кутия, инвертор, кола и зарядно устройство. Горе вляво: лого 'reduxi configurator'. В центъра е кутия за вход със заглавие 'Login', избор на език (английско знаме, 'English'), поле за потребителско име и поле за парола и тъмен бутон 'Login'.
Текстово описание на това изображение
Екранна снимка на уеб интерфейса на Reduxi Configurator след влизане, светла тема. Горе вляво: лого 'reduxi configurator'. Заглавна лента: 'Home' вляво, зелен статус 'Connected' горе вдясно. Лява странична лента: разгъната секция 'Devices' със списък от записи, след това свити секции 'Manager', 'Configuration' и 'Settings'. Основна област: диаграма на енергийния поток. Къща в центъра с пръстен, стойност 24.20 kW. Иконка Grid горе вляво, 24.20 kW (червена точка на линията ѝ). Иконка Solar горе вдясно, стойност '-'. Лява иконка (батерия или устройство), 6.700 kW (зелена точка на линията ѝ). Десни иконки (батерия и устройство), стойности '-'. Иконка EV charger долу вляво, 31.00 kW. Друга иконка на устройство долу вдясно. Етикет 'Energy manager' под къщата.
4 Задаване на статичен IP за Reduxi Controller
Зарядната станция се свързва към контролера по IP адрес. Фиксираният адрес поддържа тази връзка стабилна.
4.1 Отваряне на мрежовите настройки
В Reduxi Configurator (вижте точка 3) изберете Settings – Network.
Текстово описание на това изображение
Екранна снимка на уеб интерфейса на Reduxi в браузър на телефон (час в лентата на състоянието 22:32, адресна лента 192.168.1.50 с предупредителен триъгълник). Лява лента с икони: лого с мълния, икона на устройство (избрана), икона на мълния, икона на диаграма. Заглавна част: Home, зелено състояние Connected, час 22:32:26. Малка диаграма на енергийните потоци показва икона на мрежата и икона на PV със стойност 6.800 kW. Меню Settings (разгънато, знак минус) с елементи Grid и Network; елементът Network е отбелязан с дебела синя рамка.
4.2 Въвеждане на статичния IP
Изберете Static IP. Въведете данните за статичен IP за комуникационния модул, който е свързан към вашата LAN (WAN, LAN или Wi‑Fi). Изберете Save.
Текстово описание на това изображение
Екранна снимка на страницата Settings за мрежата в уеб интерфейса на Reduxi на телефон (час в лентата на състоянието 22:37). Лява лента с икони: лого със светкавица, икона на устройство/чип, икона на мълния, икона на диаграма, икона на зъбно колело (избрана). Заглавие на страницата: Settings. Раздели: WAN (със зелена точка), LAN, Wi-Fi, Mobile, DNS server, Proxy server, Network redundancy. Полета: Type: STATIC (падащ списък); IP: 192.168.1.50; Netmask: 255.255.255.0; Gateway: 192.168.1.1 (с информационна икона); Network isolation (с информационна икона): превключвател, показващ Yes. Бутон: Save.
5 Добавяне на зарядната станция към Reduxi
Създайте OCPP комуникацията между зарядната станция и Reduxi Controller.
5.1 Основни настройки
Щракнете върху + Add device.
Текстово описание на това изображение
Екранна снимка на горната част на лявото меню на Reduxi Configurator. Лого: reduxi Configurator. Devices (разгънато, знак минус) изброява един елемент, Energy Meter (икона на мрежа), следван от бутона + Add device, осветен с дебела синя рамка. Отдолу: Strategies (+), Utility Rate Plan, Settings (+).
Въведете основните настройки:
- Тип устройство:
EV charger - Type:
OCPP 1.6 - JSON - Name: име по Ваш избор
Текстово описание на това изображение
Екранна снимка на уеб интерфейса на Reduxi, страница Device, стъпка 1 Basic settings. Горе вдясно: зелено състояние Connected. Лява лента с икони с лого със светкавица, икона на устройство (избрана), икона на мълния, икона на диаграма, икона на зъбно колело. Индикатор на стъпките: 1 Basic settings (активна), 2 Communication channel (в сиво). Заглавие: Basic settings. Полета: Device type *: EV charger; Type *: OCPP 1.6 - JSON; Name *: Chargeamps Halo. Бутони: Back, Next (тюркоазен).
5.2 Настройки на комуникацията
Конфигурирайте комуникационния канал за OCPP:
| Параметър | Стойност |
|---|---|
| Идентификатор на устройството | Сериен номер на зарядната станция |
| Controller OCPP JSON 1.6 URL | Показва се в долната част на страницата с конфигурацията. Пример: ws://192.168.1.97/ocpp/1.6/json
|
Текстово описание на това изображение
Екранна снимка на уеб интерфейса на Reduxi на тесен екран, страница Device, стъпка 2 Communication channel. Горе вдясно: зелено състояние Connected. Лява лента с икони: лого със светкавица, икона на устройство (избрана), икона на мълния, икона на диаграма, икона на зъбно колело. Индикатор на стъпките: 1 Basic settings, 2 Communication channel (активна). Заглавие: Communication channel and device configuration. Сива бележка: There are no available connections. Полета: Device identifier *: 2104031222T; Connector *: 1; Charger type *: AC; Energy counter: Default; Allocate power to EVSE when EV is not connected to EVSE: Default; Per phase max. current *: Auto detect from EVSE; Per phase max. current manual override: 16 (подсказка: In effect when manual override is selected); Forward communication to backend OCPP server: wss://ocpp.charge.space/ocpp; Override authentication username for backend OCPP server: празно; Override authentication password for backend OCPP server: празно; Forward measurements to backend OCPP server once every: 1 second; Allow new charging session: Always; Controller OCPP JSON 1.6 URL: ws://192.168.1.97/ocpp/1.6/json (поле само за четене, осветено, с бутон за копиране). Бутони: Back, Done.
Controller OCPP JSON 1.6 URL ви трябва в точка 6.
6 Конфигуриране на OCPP в приложението Charge Amps Installer
Поставете OCPP URL адреса на Reduxi Controller в менюто CPMS Connection на приложението.
6.1 Инсталиране на приложението Charge Amps Installer
Текстово описание на това изображение
Икона на приложението Charge Amps Installer: закръглен черен квадрат с бял символ (два наслагани планински върха) над белия текст CHARGE AMPS.
Google Play: https://play.google.com/store/apps/details?id=com.chargeamps.installer&hl=en_US
Apple App Store: https://apps.apple.com/de/app/charge-amps-installer/id6446256364
6.2 Свързване към зарядната станция Charge Amps
Видео: https://www.youtube.com/watch?v=wQN1QZn6INY
6.3 Свързване на зарядната станция към същата Wi‑Fi мрежа като Reduxi Controller
Reduxi Controller и зарядната станция трябва да са в една и съща Wi‑Fi мрежа. В приложението отворете менюто Internet, изберете Wi‑Fi мрежата и свържете зарядната станция с данните за достъп на тази мрежа.
6.4 Въвеждане на OCPP URL
Текстово описание на това изображение
Екранна снимка на приложението Charge Amps Installer на телефон (час в лентата на състоянието 22:59), тъмна тема, екран SETTINGS с раздели General и Advanced (избран е Advanced). Устройство: Charge Amps Luna, сериен номер LUNA-020100003. Секция CPMS CONNECTION: ws://192.168.1.50/ocpp/1.6/json с връзка Edit; зелена точка със състояние Connected. Секция CHARGE POINT ID: 0201000039. Секция CHARGER CONFIGURATION с връзка Edit: Maximum current: 16 A; Installation phase(s): 3; Installation phase order: RST; Fallback current: 10 A. Бутон: Complete configuration.
ws://192.168.1.97/ocpp/1.6/json. Щракнете върху Connect.Текстово описание на това изображение
Екранна снимка на приложението Charge Amps Installer на телефон (час в лентата на състоянието 22:58), тъмна тема, екран CPMS CONNECTION. Текст: Enter the credentials to connect to the Charge Point Management System (CPMS). Полета: OCPP server URL: ws://192.168.1.50/ocpp/1.6/json с връзка Reset и икона за помощ; примерен текст: Example: wss://server.com/ocpp; Charge Point ID: 0201000039, с икона за помощ; Authorization Password: празно, с икона за помощ. Бутон: Connect (бял).
Текстово описание на това изображение
Екранна снимка на широк бял закръглен бутон с тъмен текст Complete configuration на черен фон, от приложението Charge Amps Installer.
Текстово описание на това изображение
Екранна снимка на широк бутон с бял текст I understand на черен фон, с бял закръглен контур, от приложението Charge Amps Installer.
7 Тест на комуникацията в Reduxi
Върнете се в Reduxi Configurator и в настройките на новото устройство. Щракнете върху Test communication долу вдясно. Тестът чете зарядната станция веднъж и не запазва нищо. Ако тестът е успешен, щракнете върху Done: само Done създава устройството.
Тестът връща един от три резултата:
Текстово описание на това изображение
Екранна снимка на диалог със заглавие Test communication в уеб интерфейса на Reduxi, показващ успешен тест. Текст в зелено: Successful readout from device. Стойности: Current L1: 0.0 A; Current L2: 0.0 A; Current L3: 0.0 A; Import active power: 0.0 W; Max. active power: 22080.0 W; Max. current per phase: 32.0 A; Min. active power: 0 W; State name: AVAILABLE null. Бутон: Close. Кръстче за затваряне горе вдясно.
Текстово описание на това изображение
Екранна снимка на диалог със заглавие Test communication в уеб интерфейса на Reduxi, показващ неуспешен тест. Първо поле (червеникавокафяв текст): Unable to communicate with device. Второ поле: Number of devices found on OCPP - JSON 1.6: 1; Device identifier: my_station_ID1. Бутон: Close. Кръстче за затваряне горе вдясно.
Текстово описание на това изображение
Екранна снимка на диалог със заглавие Test communication в уеб интерфейса на Reduxi, показващ неуспешен тест. Първо поле (червеникавокафяв текст): Unable to communicate with device. Второ поле: Number of devices found on OCPP - JSON 1.6: 0. Бутон: Close. Кръстче за затваряне горе вдясно. Ред от страницата зад диалога е частично видим в долния ръб (текстът е отрязан, завършва с backend OCPP server).
8 Проверете показанията
8.1 Last measurements
След като комуникацията бъде установена, проверете стойностите под Devices – EV charger в Reduxi Configurator.
8.2 Включване на управлението от Reduxi
Под Devices в Reduxi Configurator задайте control type на зарядната станция на AUTO. Само тогава командите на стратегията влияят на зарядната станция.
За да управлявате зареждането с динамични цени и динамични тарифи, дефинирайте стратегия, както е описано в Стратегии за контролера Reduxi.
✓ Обобщение
Подготовка (точки 1–2): Съберете ръководствата и оборудването, включително серийния номер на зарядната станция.
Зарядна станция Charge Amps (точка 6): Инсталирайте приложението Installer, свържете се към същата Wi‑Fi мрежа и поставете OCPP URL адреса на контролера в CPMS Connection.
Добавяне към Reduxi (точки 3–5, 7): Влезте, задайте статичен IP, добавете устройство OCPP 1.6 - JSON със серийния номер като Device identifier, изпълнете Test communication и щракнете върху Done.
Пускане в работа (точка 8): Проверете последните измервания и задайте control type на AUTO.
→ Често срещани проблеми
| Проблем | Решение |
|---|---|
| Test communication: Unable to communicate with device 1 | Device identifier не е зададен или е различен. Въведете точно серийния номер на зарядната станция (точка 5.2). |
| Test communication: No device with OCPP 1.6 communication is found | Проверете дали OCPP URL адресът е въведен в CPMS Connection (точка 6.4) и дали зарядната станция и контролерът са в една и съща Wi‑Fi мрежа (точка 6.3). |
| Open configurator не се отваря или остава празен | Тунелът все още не е активен. Изчакайте около 30 секунди и проверете дали контролерът е онлайн. |
Влизането с admin се отхвърля |
Паролата е променена по време на инсталацията. Попитайте инсталатора. Паролата на профила в Reduxi тук не работи. |
reduxi.local не се зарежда |
Вашето устройство не е в същата мрежа като контролера. Използвайте IP адреса или тунелната връзка. |
| Тестът на комуникацията не успява, устройството е офлайн | Проверете достъпността, IP адреса / порта / unit ID и дали протоколът е включен на устройството. |
