Свързване на Reduxi контролер към ChargeAmps зарядно устройство (Halo, Luna,…). ChargeAmps зарядното устройство може да се свърже чрез Wi-Fi и използва OCPP протокол.
1. Влезте в Reduxi APP и задайте статичен IP адрес за Reduxi контролера и

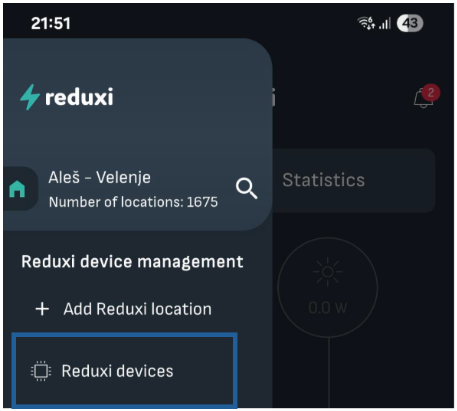

1.1 Влезте в Reduxi APP -> Изберете иконата на менюто и изберете »Reduxi устройства«

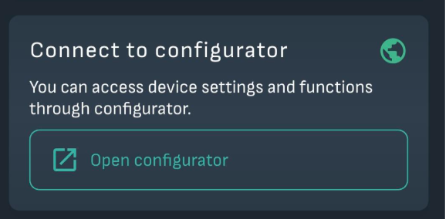

1.2 Изберете "Отвори конфигуратор"
1.3 Въведете потребителско име (admin) и парола (по подразбиране е admin).

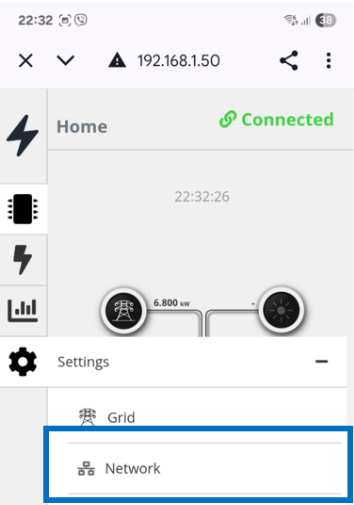

1.4 Изберете Настройки -> Мрежа

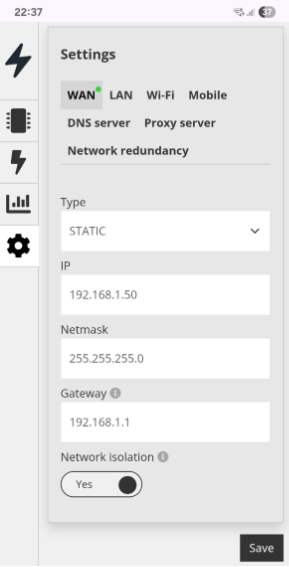

1.5. Изберете "Статичен IP" и въведете данни за вашите настройки за статичен IP адрес в комуникационния модул, който е свързан към вашата LAN (WAN, LAN или WiFi) и изберете "Запази"
2. Добавете устройство и създайте конфигурация за OCPP комуникация между зарядното устройство и Reduxi контролера

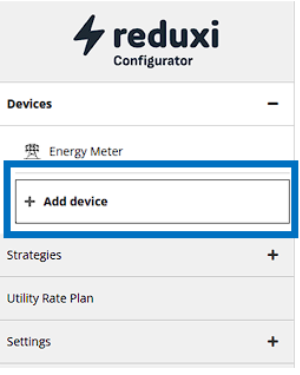

2.1 Изберете "Добави устройство"

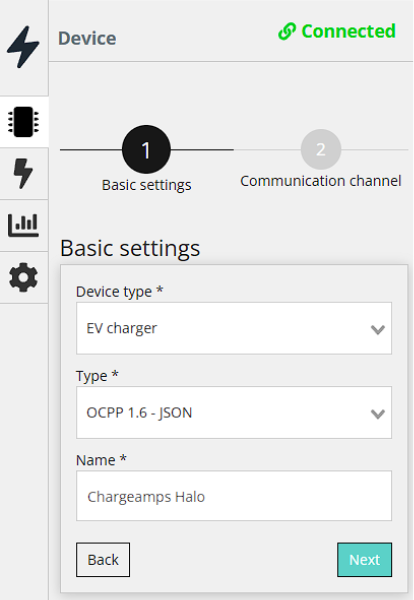

2.2 Въведете основни настройки:
- Изберете тип устройство: Зарядно устройство за електромобили
- Изберете тип: OCPP 1.6 - JSON
- И име

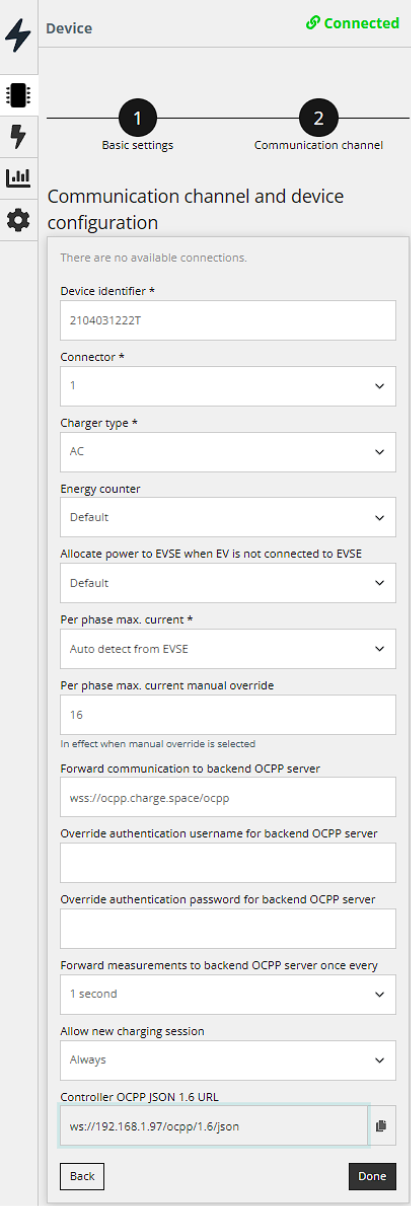

2.3 Конфигурирайте комуникационния канал за OCPP:
- Въведете "Идентификатор на устройството" (Сериен номер на зарядното устройство)
- В долната част на страницата за конфигуриране можете да намерите "Controller OCPP JSON 1.6 URL" - Примерен URL: ws://192.168.1.97/ocpp/1.6/json
3. Конфигурирайте OCPP в Charge Home APP
След като получите правилния URL адрес на OCPP, трябва да го поставите в менюто 'CPMS Connection', което се намира в Charge Home APP.
3.1 Инсталирайте приложението ChargeAmps Installer:
Приложението е достъпно в Google Store: https://play.google.com/store/apps/details?id=com.chargeamps.installer&hl=en_US
Приложението е достъпно в Apple App Store: https://apps.apple.com/de/app/charge-amps-installer/id6446256364
3.2 Свържете се с приложението Charge Amps
Видео как да се свържете: https://www.youtube.com/watch?v=wQN1QZn6INY
3.3 Свържете зарядното устройство към същата Wi-Fi мрежа като Reduxi контролера
Reduxi контролерът и ChargeAmps трябва да бъдат свързани към същата Wi-Fi мрежа. Това може да се осъществи чрез менюто 'Интернет' в приложението. Просто изберете желаната Wi-Fi мрежа и свържете ChargeAmps към нея, използвайки идентификационните данни за тази мрежа.

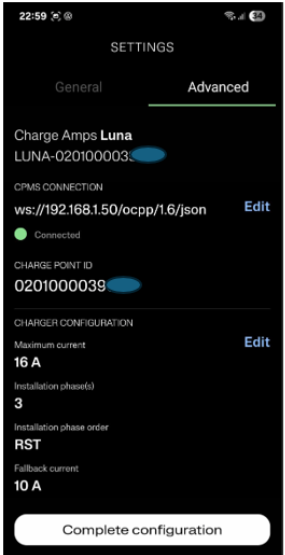

3.4 Изберете меню "Разширени" и изберете "Редактирай" под CPMS Connection

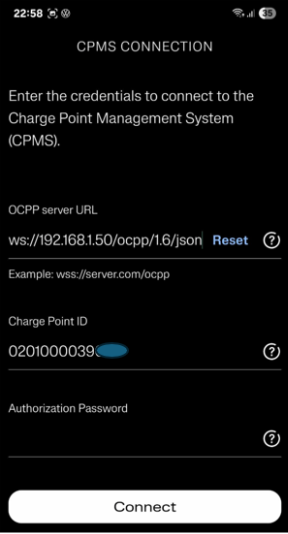

3.5 Под OCPP server ULR копирайте OCPP URL адреса от Reduxi Controller в менюто "Разширени" и изберете "Редактирай" под CPMS Connection в стъпка 2.3. (Пример: ws://192.168.1.97/ocpp/1.6/json) и кликнете върху "Свържи"
3.6 В следващата стъпка кликнете върху "Завърши конфигурацията"
3.7 В следващата стъпка кликнете върху "Разбрах"
4. Тествайте комуникацията в Reduxi APP
Върнете се към настройките и Reduxi APP и кликнете върху "Тествай комуникацията"
Има три различни случая на отговор от комуникацията.

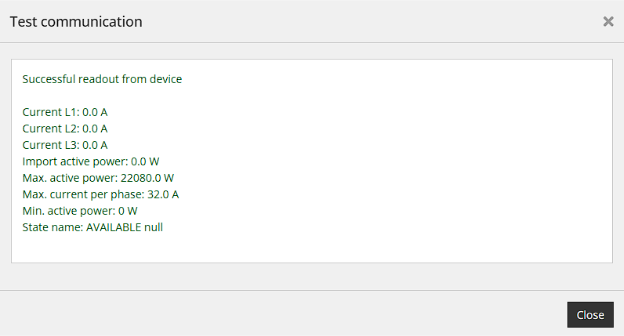

Случай 1: Комуникацията работи правилно

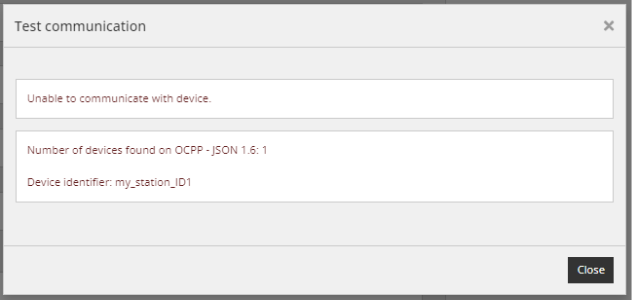

Случай 2: Не е възможно да се комуникира с устройство 1, ID на устройството не е зададен или е различно
Случай 3: Не е намерено устройство с OCPP 1.6 комуникация
