Въведение в интеграцията на устройства
Този документ е предназначен за производители на устройства като соларни инвертори, хибридни инвертори, EV зарядни и др. Интегрирането на ново устройство в средата на Reduxi се извършва от екипа за разработка на Reduxi. Производителите обаче трябва да съдействат в процеса, като предоставят съответната информация.
1 Какво е Reduxi?
Reduxi е интелигентна система за управление на енергията (EMS), предназначена да оптимизира потока на електроенергия между производството, съхранението и потреблението. Тя свързва и управлява устройства като хибридни, соларни или батерийни инвертори, EV зарядни, термопомпи, HVAC системи и мрежови електромери, така че енергията да се използва по най-ефективния и икономичен начин.
Чрез мониторинг в реално време и усъвършенствана оптимизация Reduxi дава възможност за по-високо собствено потребление на енергия от възобновяеми източници, намалява разходите и подпомага стабилността на мрежата. Например при батерийни системи Reduxi координира комуникацията между системата за управление на батерията (BMS) и системата за преобразуване на мощността (PCS), но е важно да се отбележи, че самият Reduxi не е инвертор, PCS или BMS - той е общата интелигентност, която ги управлява и синхронизира.

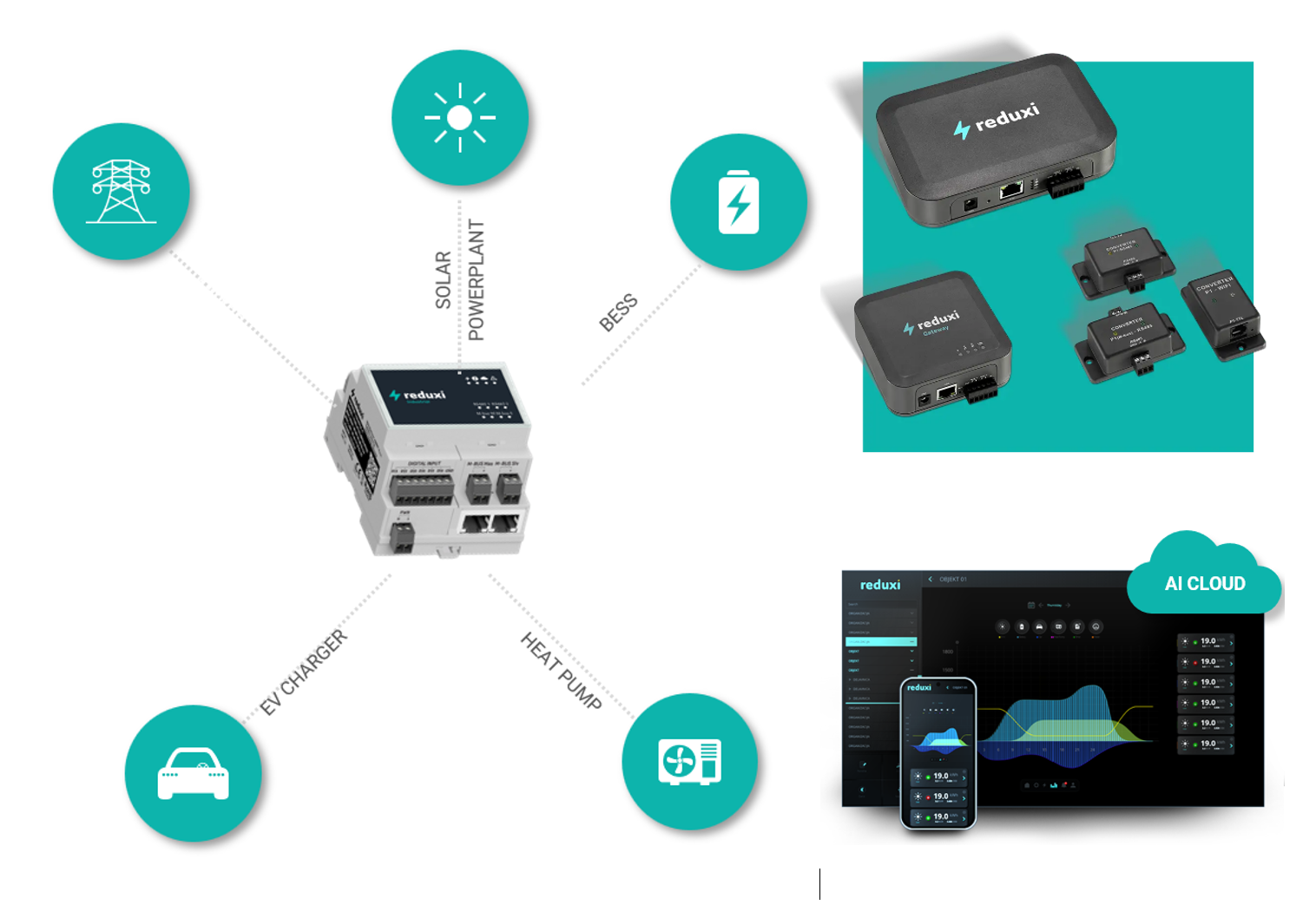

Текстово описание на това изображение
Схема на бял фон. Вляво: сиво устройство за DIN шина с етикет reduxi Industrial, с няколко клемни блока (с етикети DIGITAL INPUT, M-BUS Max, M-BUS Div, PWR) и два Ethernet порта, в центъра. Точкови линии водят от него към пет зелени кръга с бели икони: електрически стълб (горе вляво, без етикет), слънце с вертикален етикет SOLAR POWERPLANT (горе), батерия със светкавица с етикет BESS (горе вдясно от устройството), кола с етикет EV CHARGER (долу вляво) и вентилаторен модул с етикет HEAT PUMP (долу вдясно). Вдясно: тийл квадрат с четири тъмносиви устройства reduxi: голям контролер с гнездо за захранване, Ethernet порт и зелен клемен блок; по-малка кутия с етикет reduxi Gateway; и три малки кутии конвертори с етикети CONVERTER и P1 - WiFi (етикетите са дребни). Под тийл квадрата: зелена форма на облак с текст AI CLOUD и тъмна екранна снимка на табло с меню reduxi вляво, цветна графика на кривата на мощността, няколко реда със стойност 19.0 вдясно и смартфон отпред, показващ приложението reduxi с подобна графика и редове с 19.0.
2 Как Reduxi комуникира с устройствата?
За да изпълнява ролята си на EMS, Reduxi трябва да комуникира директно със свързаните устройства. Това включва и двете:
- Четене на измервания и състояния – Reduxi събира данни в реално време като изходна мощност, ниво на потребление, състояние на заряд (SOC), работно състояние и условия на мрежата.
- Запис на команди и setpoint стойности – Reduxi активно изпраща управляващи сигнали обратно към устройствата, за да повлияе на поведението им, напр. регулиране на изходната мощност на инвертора, управление на мощността на зареждане/разреждане на батерията, регулиране на мощността на зареждане на EV или активиране на гъвкави товари.
Тази двупосочна комуникация е съществена: без нея Reduxi би могъл само да наблюдава, но не и да оптимизира. Чрез обмена на информация и команди Reduxi гарантира, че всяко устройство работи в съгласуваност с останалите, като съгласува локалните енергийни потоци с икономическите, техническите и мрежовите изисквания.
Reduxi поддържа стандартизирани комуникационни протоколи (като Modbus (RTU и TCP), API, DLMS, OCPP и други), което позволява безпроблемна съвместимост с хибридни инвертори, батерийни инвертори, електромери и други управляеми активи.
Най-често използваният начин на комуникация е през Modbus.
3 Изисквания за интеграция на устройства в средата на Reduxi
Средата на Reduxi обикновено поддържа интегриране на следните типове устройства:
- Система за съхранение на енергия в батерии (BESS)
- Фотоволтаичен (PV) инвертор
- Хибриден инвертор
- Система за отопление, вентилация и климатизация (HVAC)
- Оборудване за зареждане на електрически превозни средства (EVSE / EV зарядно)
- Други съвместими устройства
Основният комуникационен протокол за интегриране на устройства е Modbus. Възможни са обаче и API комуникация, M-bus, аналогово управление (4-20 mA), управление чрез релета и подобни.
За управление през Modbus производителят трябва да предостави пълна карта на Modbus регистрите, която ясно определя:
- Input регистри за данни от измервания (напр. напрежение, ток, състояние на заряд).
- Holding регистри за управляващи команди (напр. разрешаване/забраняване на зареждането, задаване на лимити на мощността, setpoint стойности, команди за разрешаване/забраняване, избор на режим).
- Discrete inputs за системни състояния (напр. аларми, състояние на защитите).
- Coils за двоични управляващи сигнали (напр. старт/стоп).
Тази карта на регистрите трябва да позволява както наблюдение на параметрите на системата, така и управление на работните състояния.
Пример за дефиниции на Modbus регистри за система за съхранение на енергия в батерии:
| Тип регистър | Адрес (пример) | Описание | Тип данни | Единица | Достъп |
|---|---|---|---|---|---|
| Input Register | 30002 | Активна мощност на батерията | INT16 | kW | Само за четене |
| Input Register | 30003 | Състояние на заряд (SOC) | UINT16 | % | Само за четене |
| Holding Register | 40001 | Setpoint на мощността на зареждане/разреждане | INT16 | kW | Четене/запис |
| Coil | 00001 | Включване на батерийната система | BOOL | — | Запис |
| Discrete Input | 10001 | Активна системна грешка | BOOL | — | Само за четене |
(Адресите са примери — действителните стойности трябва да бъдат определени от производителя в картата на регистрите.)
4 Стъпки за интегриране на ново устройство
- Потвърждение от производителя – Производителят потвърждава, че устройството отговаря на предварително определените изисквания.
- Предоставяне на документация – Производителят предоставя документация за комуникацията и управлението, обикновено във формат PDF или Excel. Тя включва пълна карта на Modbus регистрите и обобщение на ключовите регистри. Възможни са и алтернативни методи за интегриране (напр. API).
- Инсталиране на устройството и контролера – Партньор инсталира устройството на обекта (напр. жилищен или индустриален обект). Партньорът инсталира и свързва и контролера Reduxi, като осигурява достъп на Reduxi до устройството през TCP/IP, RS485 или друг поддържан интерфейс.
- Реализация и тестване от Reduxi – Екипът на Reduxi разработва и валидира комуникацията и управлението според предоставените спецификации.
- Съдействие от партньора при тестването – Партньорът съдейства по време на валидирането, особено когато е нужна допълнителна конфигурация през локалния потребителски интерфейс на устройството.
- Съдействие от производителя – Производителят дава пояснения и техническа помощ, ако възникнат въпроси по време на интегрирането.
- Сертифициране – Екипът на Reduxi финализира интегрирането и провежда набор от сертификационни тестове, за да валидира съвместимостта на устройството.
- Завършване – След сертифицирането всяко устройство от същия тип може да бъде свързано към Reduxi за по-малко от една минута.
5 Специфични изисквания по тип устройство
Този раздел определя конкретни изисквания в зависимост от типа на устройството:
- Батерийни инвертори
- Хибридни инвертори
- Соларни PV инвертори (очаквайте скоро)
- HVAC (очаквайте скоро)
- EV зарядни (EVSE) (очаквайте скоро)
