Как да свържете EV зарядно Voltie с контролера Reduxi
Интегрирайте зарядни Voltie с Reduxi през Wi‑Fi и платформата Voltie чрез протокола OCPP. Максимална гъвкавост и възможно намаляване на разходите до 30%.
Текстово описание на това изображение

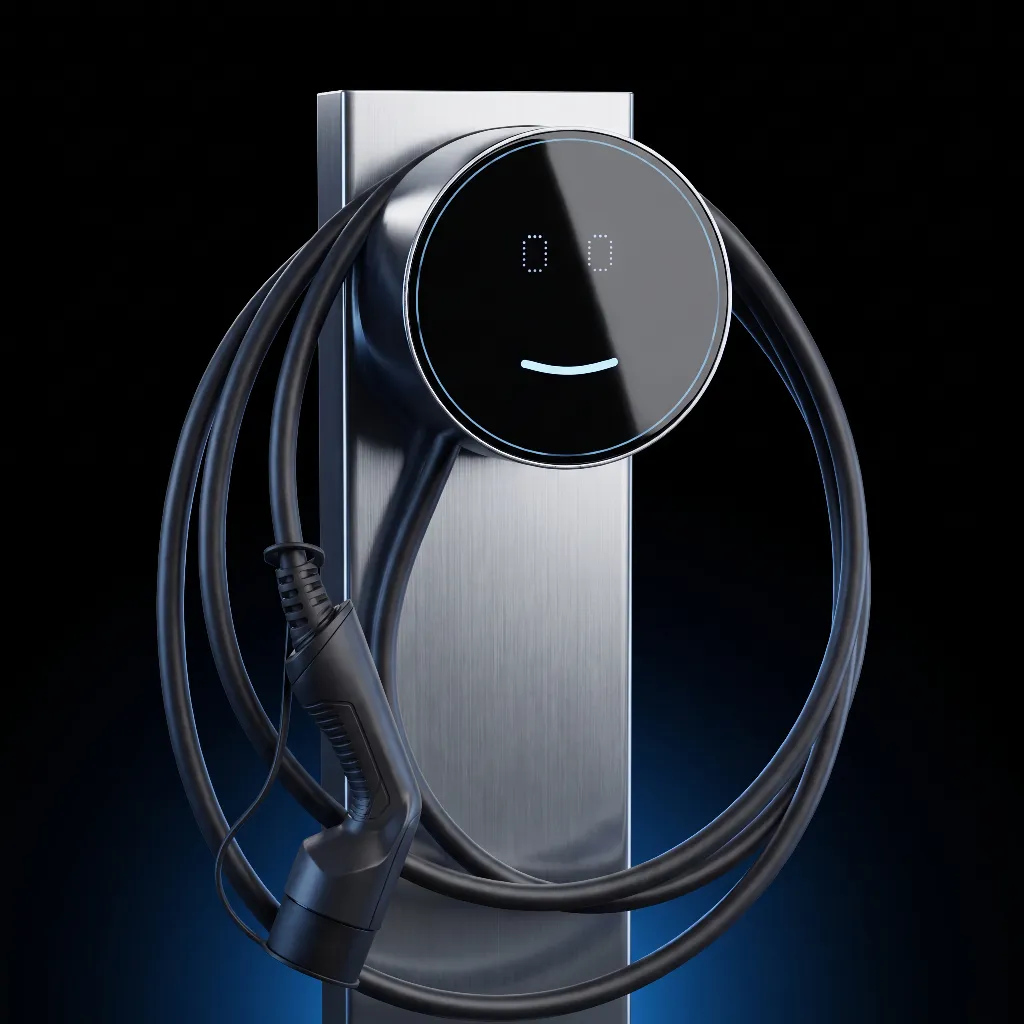

Продуктова снимка на EV зарядно на тъмен фон: стенно зарядно с кръгла черна стъклена предна част, показваща малка осветена синя линия във форма на усмивка и две бледи правоъгълни цифри, монтирано на вертикална плоча от шлифован метал. Черен зареден кабел с конектор е навит около уреда на големи бримки. В долната част на изображението свети синя светлина. Не се чете никакъв текст. Надписът го назовава EV зарядно Voltie.
1 Техническа документация
Документи от производителя и допълнителна информация:
- Voltie Quick start – Инсталационни файлове, видеа за монтаж на зарядното, регистрация в приложението, Wi‑Fi връзка и режим за монтажник.
- Технически лист на Voltie – Технически данни на зарядното.
- Open Charge Alliance – Спецификация на OCPP.
2 Необходимо оборудване
- EV зарядно Voltie, монтирано и въведено в експлоатация
- Приложение Voltie на смартфон: регистрация и Wi‑Fi връзка на зарядното
- Wi‑Fi мрежа със стабилна интернет връзка
- Контролер Reduxi в същата мрежа, със статичен IP адрес
- Лаптоп или таблет с достъп до интернет за конфигуриране на устройството в Reduxi
3 Настройте зарядното Voltie
3.1 Приложение Voltie и Wi‑Fi връзка
Регистрирайте зарядното в приложението Voltie и го свържете към Вашата Wi‑Fi мрежа. За настройката се използва платформата Voltie (приложението). Стъпките са показани във видеата на Voltie на страницата Quick start.
3.2 Монтаж
Монтирайте зарядното, както е описано на страницата Voltie Quick start. Voltie посочва протокола OCPP като една от опциите за интеграция на зарядното.
4 Вход в уеб интерфейса на Reduxi
Можете да отворите уеб интерфейса на Reduxi по два начина:
Текстово описание на това изображение
Екранна снимка на три екрана на мобилното приложение Reduxi един до друг, с циан рамки и номерирани значки от 2 до 4. Ляв екран (табло, тъмна тема): иконка за меню горе вляво, отбелязана с рамка и значка 2; лого 'reduxi'; раздели 'Real time data' (активен) и 'Statistics'; цена 5.79 € и температура 3.2 °C; диаграма на енергийния поток с къща в центъра (-1.25 kW) и иконки със стойности 69.0 W, 1.3 kW, 1.1 kW (червен кръг), -165.0 W с 97 % (червен кръг) и стойности 0.0 W долу; раздели 'Power' и 'Energy'; долна навигация: Dashboard, Diagnostics, Device control, Settings. Среден екран (странично меню): лого 'reduxi', 'Number of locations: 1233', заглавие 'Reduxi device management', записи '+ Add Reduxi location' и 'Reduxi devices' (отбелязан с рамка и значка 3), след това 'My profile' и 'About app'. Десен екран (страница на устройство): Back; картина на черен контролер Reduxi с два Ethernet порта; статус 'Connected'; карта 'Update available': 'New update is available for your Reduxi device.' с бутон 'Download and install update'; карта 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' с бутон 'Activate tunnel connection' (отбелязан с рамка и значка 4); карта 'Unit details' с поле 'Unit ID'.
Текстово описание на това изображение
Екранна снимка, съставена от две части една до друга. Лява част: екран на мобилното приложение Reduxi на тъмен фон. Горе: бутон Back; картина на черен контролер Reduxi с два Ethernet порта и клемен блок; статус 'Connected' с иконка на Wi-Fi. Карта 'Update available': 'New update is available for your Reduxi device.' с бутон 'Download and install update'. Карта 'Connect to configurator' с иконка на ключ: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' и бутон 'Open configurator', отбелязан с циан рамка и номерирана значка 5. Отдолу: карта 'Unit details' с поле 'Unit ID' (стойността не се вижда). Дясна част: Reduxi Configurator, отворен в браузър, отбелязан с циан рамка и номерирана значка 6. Заглавна лента: стрелка за назад, 'Tunnel connection', иконка за презареждане. Лява странична лента с иконки (мълния, чип, светкавица, стълбовидна диаграма, зъбно колело). Страница 'Home' със зелена иконка на връзка. Зелено съобщение: 'New patch available. Click here to apply.' със затварящо X. Час 09:12:56. Диаграма на енергийния поток с къща в центъра (1.700 kW) и иконки за мрежа (0.000 kW), слънце (1.700 kW), батерия (зелена, 0.000 kW и 0.800 kW), устройство вляво (0.900 kW), електрически автомобил и зарядно устройство или друго устройство долу. Етикет 'Energy manager' най-долу.
http://reduxi.local. IP адреса на контролера ще намерите в списъка с устройства на рутера или в приложението Reduxi под Reduxi devices.admin · Парола: admin (фабрична настройка)Текстово описание на това изображение
Екранна снимка на страницата за вход в Reduxi Configurator в прозорец на Chrome. Адресната лента показва 'Not secure' и 'reduxi.local'; адресната лента е отбелязана с циан рамка и увеличено копие на нея (циан рамка, текст 'Not secure reduxi.local') е показано вляво, свързано с циан линия. Фон на страницата: светлосив линеен чертеж на къща със соларни панели (зелени), стенна кутия, инвертор, кола и зарядно устройство. Горе вляво: лого 'reduxi configurator'. В центъра е кутия за вход със заглавие 'Login', избор на език (английско знаме, 'English'), поле за потребителско име и поле за парола и тъмен бутон 'Login'.
Текстово описание на това изображение
Екранна снимка на уеб интерфейса на Reduxi Configurator след влизане, светла тема. Горе вляво: лого 'reduxi configurator'. Заглавна лента: 'Home' вляво, зелен статус 'Connected' горе вдясно. Лява странична лента: разгъната секция 'Devices' със списък от записи, след това свити секции 'Manager', 'Configuration' и 'Settings'. Основна област: диаграма на енергийния поток. Къща в центъра с пръстен, стойност 24.20 kW. Иконка Grid горе вляво, 24.20 kW (червена точка на линията ѝ). Иконка Solar горе вдясно, стойност '-'. Лява иконка (батерия или устройство), 6.700 kW (зелена точка на линията ѝ). Десни иконки (батерия и устройство), стойности '-'. Иконка EV charger долу вляво, 31.00 kW. Друга иконка на устройство долу вдясно. Етикет 'Energy manager' под къщата.
5 Добавете зарядното Voltie в Reduxi
Използвайте тези стъпки, за да добавите ново зарядно Voltie или да редактирате съществуващо.
5.1 Основни настройки
Влезте локално в Reduxi Configurator (вижте точка 4) и добавете ново устройство, като щракнете бутона Add device.
Текстово описание на това изображение
Екранна снимка на горната част на лявото меню на Reduxi Configurator. Лого: reduxi Configurator. Devices (разгънато, знак минус) съдържа само бутона + Add device (в рамка). Отдолу: Strategies (+), Utility Rate Plan, Settings (+).
В първата стъпка дефинирайте основните настройки:
- Тип устройство:
EV charger - Type:
Voltie - Name: име по Ваш избор
Текстово описание на това изображение

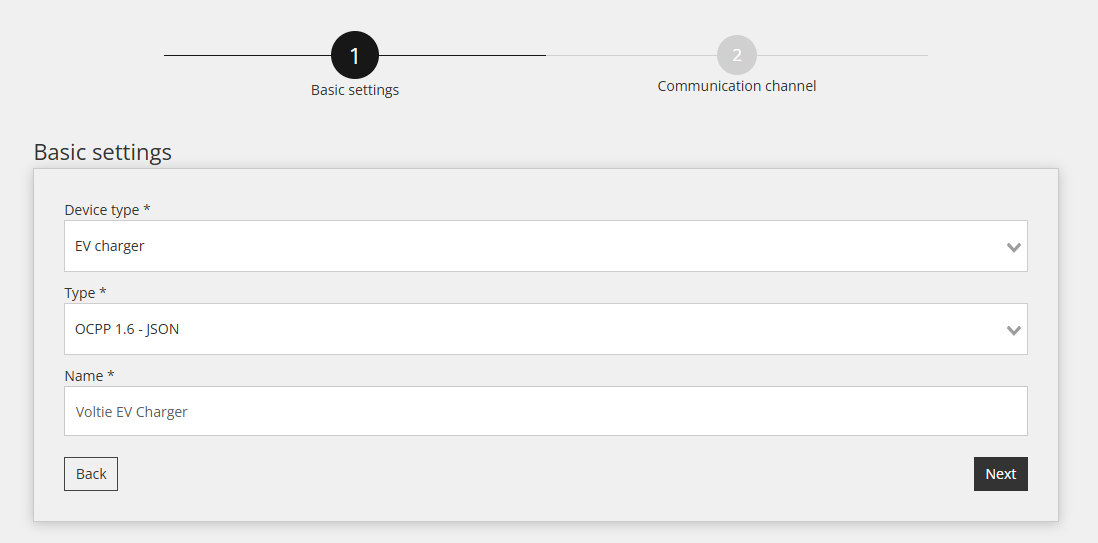

Екранна снимка на съветника за устройства на Reduxi Configurator, стъпка 1 Basic settings. Индикатор на стъпките: 1 Basic settings (активна), 2 Communication channel (посивена). Заглавие: Basic settings. Полета: Device type *: EV charger; Type *: OCPP 1.6 - JSON; Name *: Voltie EV Charger. Бутони: Back, Next.
Натиснете Next.
5.2 Настройки на комуникацията
Втората стъпка задава комуникационния канал за OCPP. Първо определете Device identifier. Можете да го изберете свободно.
За протокола OCPP JSON 1.6 е необходим URL адрес. Контролерът Reduxi го генерира автоматично. Добавете /Device ID в края на този URL адрес.
| Параметър | Стойност |
|---|---|
| Идентификатор на устройството | Име по Ваш избор, например my_station_ID1
|
| URL | URL адресът, генериран от контролера Reduxi + /Device ID
|
| Пример | ws://192.168.1.200/ocpp/1.6/json/my_station_ID1 |
Текстово описание на това изображение

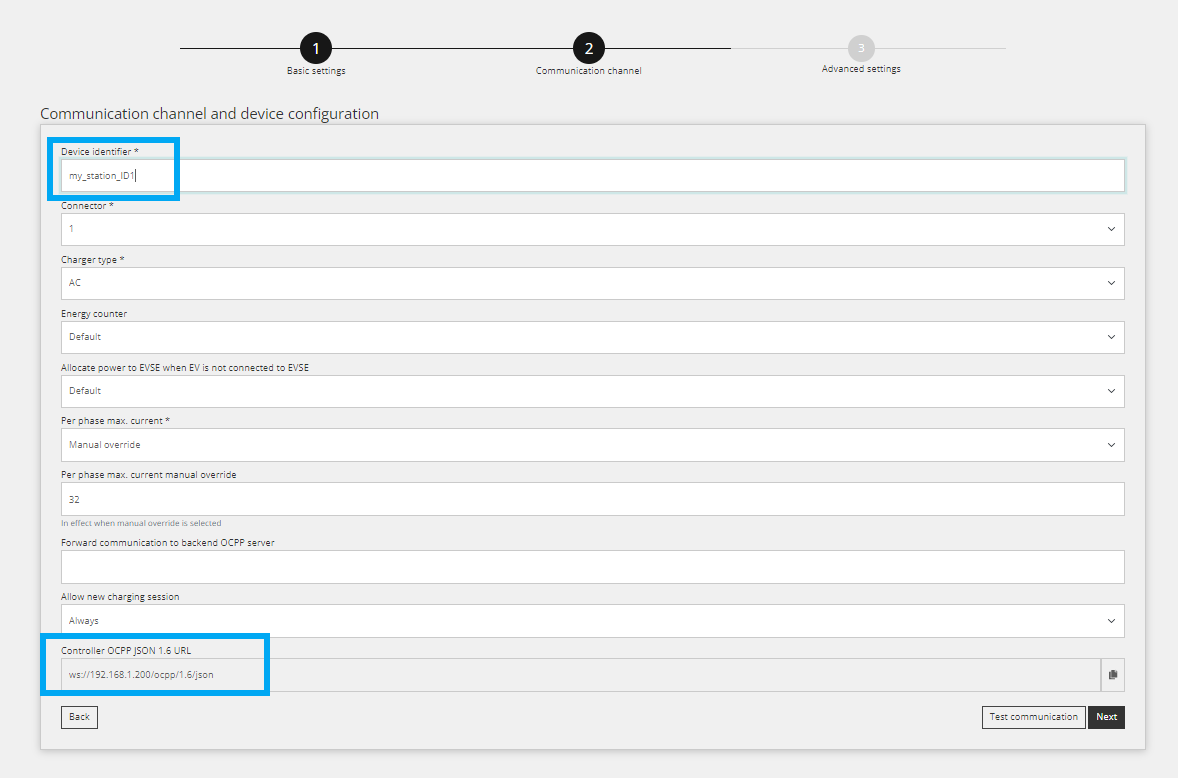

Екранна снимка на съветника на Reduxi Configurator, стъпка 2 Communication channel. Лента на напредъка: 1 Basic settings (завършена), 2 Communication channel (активна), 3 Advanced settings (сива). Заглавие на секция: Communication channel and device configuration. Полета: Device identifier *: my_station_ID1 (синя рамка за осветяване); Connector *: 1; Charger type *: AC; Energy counter: Default; Allocate power to EVSE when EV is not connected to EVSE: Default; Per phase max. current *: Manual override; Per phase max. current manual override: 32 (подсказка: In effect when manual override is selected); Forward communication to backend OCPP server: празно; Allow new charging session: Always; Controller OCPP JSON 1.6 URL: ws://192.168.1.200/ocpp/1.6/json (само за четене, синя рамка за осветяване, иконка за копиране отдясно). Бутони: Back (вляво), Test communication (с контур) и Next (тъмен) вдясно.
5.3 Въведете URL адреса на зарядното
Въведете пълния URL адрес, включително Device ID, като адрес на OCPP сървъра на зарядното Voltie. Device ID трябва да е идентичен с Device identifier в Reduxi.
5.4 Тест на комуникацията
Щракнете Test communication най-отдолу в съветника. Той чете зарядното Voltie веднъж и не записва нищо. Ако тестът е успешен, щракнете Done: само Done създава устройството.
Текстово описание на това изображение
Екранна снимка на долната лента с бутони на страница на Reduxi Configurator. Вляво: бутон 'Back'. Вдясно: бутон 'Test communication' (отбелязан с циан рамка) и тъмен бутон 'Done'.
Текстово описание на това изображение
Екранна снимка на страницата 'Communication channel and device configuration' в Reduxi Configurator. Connection *: TCP/IP (падащ списък). IP *: 192.168.50.243, с бутон 'Scan for IP'. Port *: 502, с бутон 'Test port'. Modbus unit ID *: 1. Бутони най-долу: Back (вляво), Test communication и Done (вдясно). Бутонът Done е отбелязан с циан рамка.
6 Проверка на показанията
6.1 Последни измервания
След като комуникацията е установена, проверете стойностите в Devices в Reduxi Configurator.
6.2 Включване на управлението от Reduxi
За управление от Reduxi задайте control type на устройството на AUTO в Devices в Reduxi Configurator. Само тогава командите на стратегията влияят на зарядното.
За да намалите разходите за енергия с динамични цени и динамични тарифи, определете стратегия, както е описано в Стратегии за контролера Reduxi.
✓ Обобщение
Подготовка (точки 1–2): Прочетете документите на Voltie и подгответе оборудването, включително статичен IP адрес за контролера.
Зарядно Voltie (точка 3): Регистрирайте зарядното в приложението Voltie и го свържете към Wi‑Fi.
Добавяне в Reduxi (точки 4–5): Влезте в Reduxi Configurator, добавете зарядното с OCPP JSON 1.6, въведете URL адреса на зарядното и тествайте комуникацията.
Пускане в работа (точка 6): Проверете показанията и задайте control type на AUTO.
→ Често срещани проблеми
| Проблем | Решение |
|---|---|
| Зарядното не се свързва с контролера | Проверете дали URL адресът на зарядното завършва с Device ID и дали Device ID е равен на Device identifier в Reduxi. Проверете дали контролерът има статичен IP адрес. |
| Зарядното загуби Wi‑Fi връзката си след смяна на рутера | Повторете настройката на Wi‑Fi в приложението Voltie. |
| Open configurator не се отваря или остава празен | Тунелът все още не е активен. Изчакайте около 30 секунди и проверете дали контролерът е онлайн. |
Влизането с admin се отхвърля |
Паролата е променена по време на инсталацията. Попитайте инсталатора. Паролата на профила в Reduxi тук не работи. |
reduxi.local не се зарежда |
Вашето устройство не е в същата мрежа като контролера. Използвайте IP адреса или тунелната връзка. |
| Тестът на комуникацията не успява, устройството е офлайн | Проверете достъпността, IP адреса / порта / unit ID и дали протоколът е включен на устройството. |
