Интелигентната интеграция на Reduxi с хибриден инвертор FOX ESS G-Max C&I намалява разходите с до 70% чрез Modbus TCP/IP

1. Физическа връзка

Символично изображение на цялата връзка от контролера Reduxi към инвертора е показано по-долу:

2. Комуникационни настройки за FOX ESS G-Max

При Fox ESS G-Max IP адресът трябва да бъде конфигуриран статично и дистанционното управление също трябва да бъде активирано.

Настройките могат да бъдат направени директно в интерфейса.

2.1 Настройка на IP адреса

Моля, обърнете внимание, че IP адресът трябва да бъде зададен като статичен.

1. На главната страница натиснете бутона Menu в горния десен ъгъл и след това изберете network settings.
2. В следващото меню въведете настройките според вашата локална мрежа и ги потвърдете.

3. Върнете се в Home.

2.2 Активиране на дистанционно управление

1. На главната страница можете да зададете типа на управление в горното ляво поле.
2. Активирайте бутона “remote” в централния раздел на терминала.



Сега можете да преминете към следващата стъпка.

3. Добавете FOX ESS G-MAX C&I към системата Reduxi

След свързване на Reduxi и FOX ESS G-Max, можете да го регистрирате като ново устройство (Fox ESS G-Max).

3.1 Добавяне на устройство (Fox ESS G-Max)

Първо, влезте в локалния Reduxi configurator и добавете ново устройство, като щракнете върху бутона 'Add device'.

3.2 Изберете FOX ESS G-Max

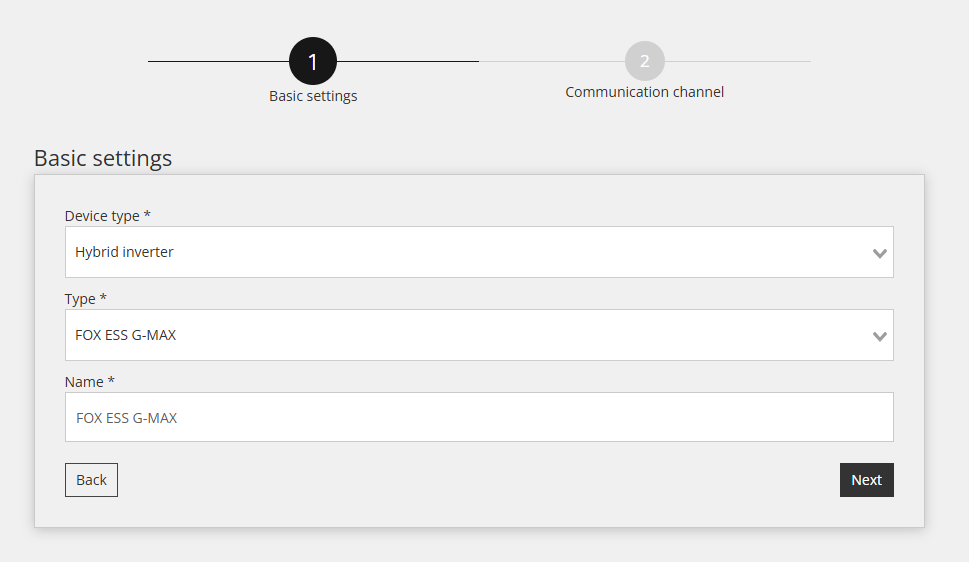

В рамките на първата стъпка се определят основни настройки:

• Изберете Device type: Hybrid Inverter,
• Изберете Type: FOX ESS G-Max,
• Наименувайте устройството, както желаете, като пример: FOX ESS G-Max

3.3 Конфигурация на устройството за комуникационен канал

Втората стъпка включва конфигуриране на комуникационния канал, който е от съществено значение за правилната Modbus TCP/IP комуникация. В тази стъпка се установява комуникационната връзка между контролера Reduxi и инвертора Fox ESS G-Max.

Настройките за комуникационния канал са показани по-долу:

• Connection: TCP/IP
• IP: Въведете IP адреса на Fox ESS G-Max
• Port: 502
• Modbus unit ID: Това е същият ID, зададен на инвертора (като default 1)
• Rated power of inverter: Трябва да се въведе според инвертора (като пример 100 kW)

3.4 Тестване на комуникацията

Под всички полета на комуникационния канал, споменати в предишната стъпка, има бутон "Test Communication".

Този бутон се използва за проверка дали Modbus TCP/IP връзката между устройствата функционира правилно.

Успешен отговор (пример):

Неуспешен отговор (пример):

3.5 Branje от устройството

Този раздел ви показва как да проверите измерените стойности на устройството и дали то комуникира правилно. Това може да бъде направено под "Devices /FOX ESS G-Max /Last Measurement."

За разширено управление интегрирайте устройството в режимите Optimization на системата Reduxi. Под Devices /FOX ESS G-Max в конфигуратора Reduxi, типът управление трябва да бъде зададен на AUTO, така че командите за стратегия да влияят на батерията.

За да постигнете максимална гъвкавост и намаляване на разходите за енергия по отношение на динамичните цени и динамичните тарифи, моля, следвайте инструкциите за това как да дефинирате стратегия на тази връзка: Strategies for Reduxi controller.

След успешното добавяне на устройството, то може да бъде наблюдавано и управлявано чрез приложението Reduxi.
