Как да свържете инвертори Sungrow и батерии ST с контролера Reduxi
Свържете стринг инверторите, хибридните инвертори и батериите ST на Sungrow към Reduxi Controller през Modbus TCP/IP (WiNet-S/S2, Data Logger или LC300) за максимална гъвкавост и по-ниски разходи за енергия.
- Техническа документация
- Поддържани устройства и необходимо оборудване
- Свързване на стринг или хибриден инвертор
- Свързване на ESS C&I (серия батерии ST) през LC300
- Влизане в уеб интерфейса на Reduxi
- Добавяне на устройството Sungrow към Reduxi
- Проверка на показанията
- Обобщение
- Често срещани проблеми
- Свързани статии
1 Техническа документация
Ръководства от производителя за комуникационните устройства на Sungrow:
- User manual WiNet-S/S2 – Донгъл за Wi-Fi или LAN връзка на инвертора
- User manual Data Logger 1000 – Логер за LAN връзка на инверторите
- User manual Data Logger 4000 – Вижте глава 2.2 от ръководството
- User manual LC300 – Локален контролер за серията батерии ST
2 Поддържани устройства и необходимо оборудване
2.1 Поддържани устройства Sungrow
Начинът на свързване зависи от типа на устройството:
| Type | Модели | Тип връзка |
|---|---|---|
| Sungrow String Inverter 3p | SGXXX-XX Series | WiNet-S/S2 (вж. точка 3) Data Logger (вж. точка 3) |
| Sungrow Hybrid Inverter 3p | SH Series | WiNet-S/S2 (вж. точка 3) Data Logger (вж. точка 3) |
| ESS C&I | STXXX kWh series / Power stack | Sungrow LC300 Local Controller (вж. точка 4) |
2.2 Необходимо оборудване
- Reduxi Controller
- Стринг или хибриден инвертор Sungrow или батерия ST (ESS C&I)
- Донгъл WiNet-S/S2, Data Logger 1000/4000 или LC300 (според устройството)
- Ethernet кабел (RJ45)
- Лаптоп или таблет с достъп до интернет за конфигуриране на устройството в Reduxi
3 Свързване на стринг или хибриден инвертор
3.1 Свързване през донгъла WiNet-S/S2
Донгълът WiNet-S/S2 свързва инвертора към локалната мрежа през Wi-Fi или LAN.
3.2 Инсталиране на WiNet-S/S2 на инвертора
Снимките показват общия начин на инсталиране на WiNet на инвертор Sungrow, първо с WLAN комуникация, после с LAN комуникация. За подробности вижте ръководствата в точка 1.

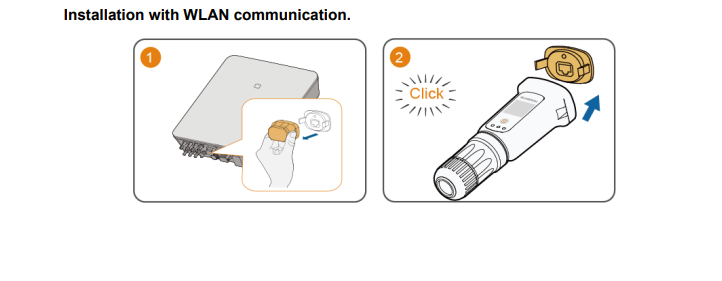

Текстово описание на това изображение
Схема със заглавие Installation with WLAN communication. Два номерирани панела. Панел 1: ръка държи оранжева част на донгъла до долната страна на стенен инвертор (бяла кутия с конектори отдолу), синя стрелка показва посоката на поставяне. Панел 2: белият донгъл с кръгъл резбован конектор и малък индикаторен панел; оранжев капак над него с думата Click и синя стрелка, сочеща нагоре.

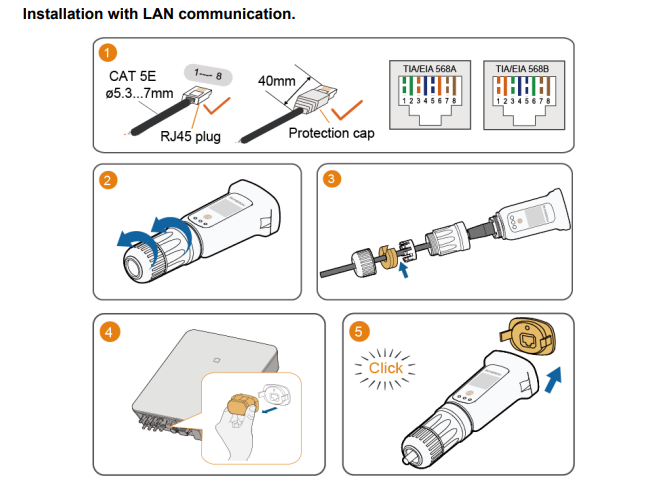

Текстово описание на това изображение
Схема със заглавие Installation with LAN communication, пет номерирани стъпки. Стъпка 1: кабел с етикет CAT 5E, диаметър 5.3...7mm; щепсел RJ45; оголена дължина 40mm със Protection cap на кабела; две малки таблици за свързване с етикети TIA/EIA 568A и TIA/EIA 568B с пинове 1 2 3 4 5 6 7 8 и цветни проводници; отметки показват правилните части. Стъпка 2: белият донгъл с резбован конектор, синя извита стрелка показва завъртането на гайката на конектора. Стъпка 3: частите на кабела (гайка, уплътнение, защитен капак) се нанизват върху кабела и се избутват към донгъла, синя стрелка. Стъпка 4: ръка държи оранжевата част до долната страна на инвертора. Стъпка 5: сглобеният донгъл с оранжев капак, думата Click и синя стрелка, сочеща нагоре.
3.3 Отваряне на Modbus TCP локално на WiNet-S/S2
Reduxi може да комуникира с инвертора Sungrow само ако Modbus TCP е разрешен на порт 502. Можете да го зададете локално в уеб интерфейса на WiNet (тази точка) или в уеб приложението iSolarCloud (вж. точка 3.4).
- Свържете се към уеб интерфейса на WiNet-S/S2.
- Отидете на System – Forwarding Configuration и включете port 502.
Текстово описание на това изображение

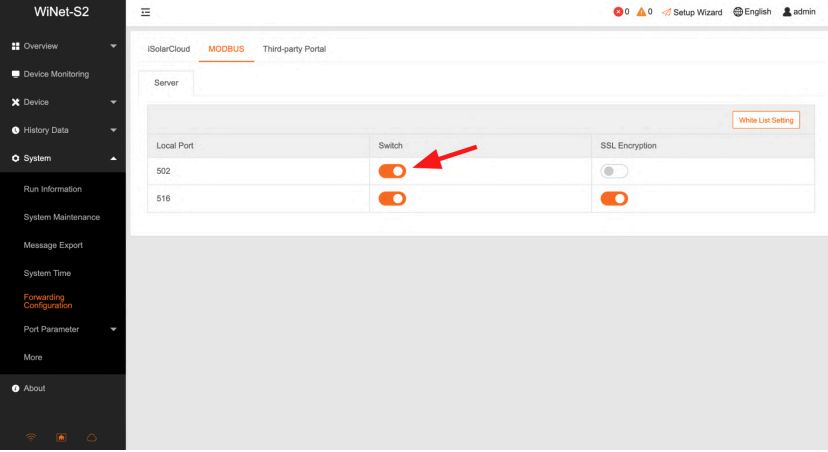

Екранна снимка на уеб интерфейса на WiNet-S2, страница Forwarding Configuration. Ляво меню: Overview, Device Monitoring, Device, History Data, System (разгънато; записи Run Information, System Maintenance, Message Export, System Time, Forwarding Configuration маркирано в оранжево, Port Parameter, More), About. Горна лента: броячи на грешки и предупреждения, Setup Wizard, English, admin. Раздели: iSolarCloud, MODBUS (избран, оранжев), Third-party Portal. Подраздел: Server. Бутон вдясно: White List Setting. Колони на таблицата: Local Port, Switch, SSL Encryption. Ред 1: Local Port 502; Switch: on (оранжев превключвател, маркиран с червена стрелка); SSL Encryption: off (сив превключвател). Ред 2: Local Port 510; Switch: on; SSL Encryption: on.

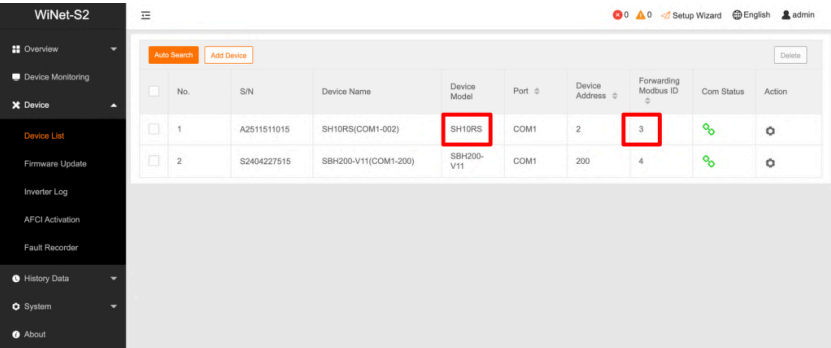

За да намерите Modbus unit ID на инвертора, отидете на Device – Device List и проверете Forwarding Modbus ID на инвертора.
Текстово описание на това изображение
Екранна снимка на уеб интерфейса на WiNet-S2, страница Device List. Ляво меню: Overview, Device Monitoring, Device (разгънато; записи Device List маркирано в оранжево, Firmware Update, Inverter Log, AFCI Activation, Fault Recorder), History Data, System, About. Горна лента: броячи на грешки и предупреждения, Setup Wizard, English, admin. Бутони: Auto Detect, Add Device, Delete. Колони на таблицата: No, S/N, Device Name, Device Model, Port, Device Address, Forwarding Modbus ID, Com Status, Action. Ред 1: No. 1; S/N A2011511015; Device Name SH10RS(COM1-002); Device Model SH10RS (червена рамка); Port COM1; Device Address 2; Forwarding Modbus ID 3 (червена рамка); Com Status зелена икона на връзка. Ред 2: No. 2; S/N; Device Name SBH200-V11(COM1-200); Device Model SBH200-V11; Port COM1; Device Address 200; Forwarding Modbus ID 4; Com Status зелена икона на връзка.
3.4 Отваряне на Modbus TCP през уеб приложението iSolarCloud
- Влезте в уеб приложението iSolarCloud на компютъра си.

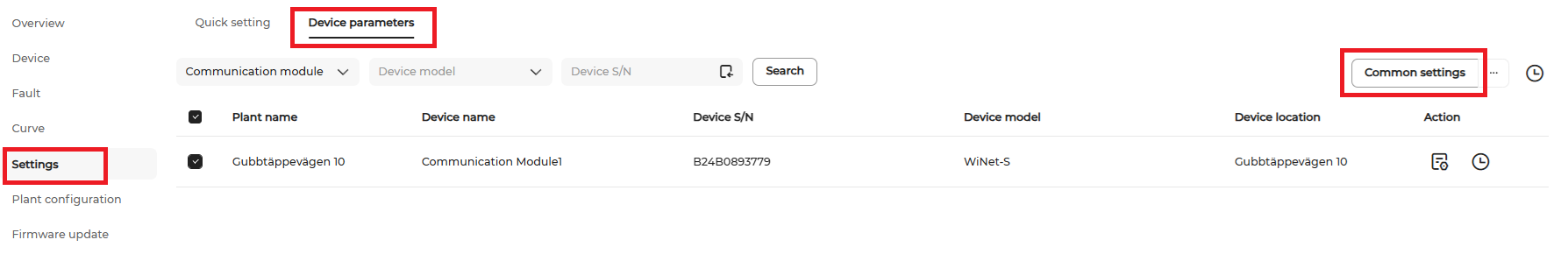

- Отидете на Settings – Device parameters – Common Settings на донгъла WiNet.
Текстово описание на това изображение
Екранна снимка на уеб приложението iSolarCloud, Settings, Device parameters (много дребен текст). Ляво меню: Overview, Device, Fault, Curve, Settings (маркирано с червена рамка), Plant configuration, Firmware update. Горни раздели: Quick setting и Device parameters (Device parameters е маркиран с червена рамка). Ред с филтри: падащ списък Communication module, падащ списък Device model, поле Device S/N и бутон Search; вдясно бутон Common settings (червена рамка). Колони на таблицата: квадратче, Plant name, Device name, Device S/N, Device model, Device location, Action. Показан е един ред: Plant name, Device name: Communication Module, Device S/N, Device model: WiNet-S, Device location, две икони за действие.
В общите настройки на донгъла WiNet задайте Modbus TCP 502 Port on/off на open.

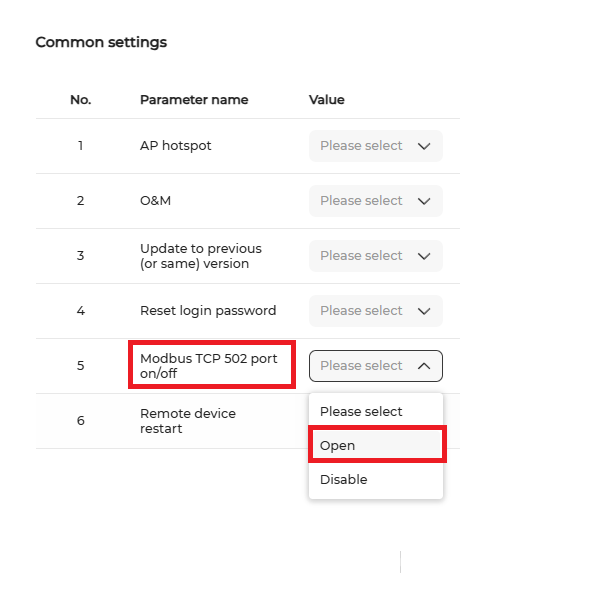

Текстово описание на това изображение
Екранна снимка на таблица с настройки в iSolarCloud със заглавие Common settings. Колони: No., Parameter name, Value. Редове: 1 AP hotspot (Please select); 2 O&M (Please select); 3 Update to previous (or same) version (Please select); 4 Reset login password (Please select); 5 Modbus TCP 502 port on/off (името е в червена рамка; падащият списък е отворен, опции Please select, Open, Disable; Open е маркирано с червена рамка); 6 Remote device restart (стойността е скрита зад отворения падащ списък).
3.5 Свързване през Data Logger 1000/4000
За подробности вижте документацията на Sungrow за Data Logger 1000 и Data Logger 4000.
Стъпка 1. Свържете Data Logger към инверторите с Ethernet кабел (RJ45).
Текстово описание на това изображение

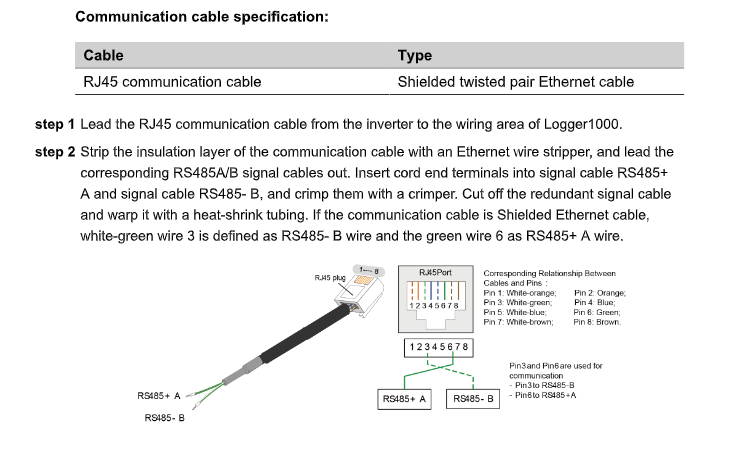

Изображение със заглавие Communication cable specification с таблица: Cable: RJ45 communication cable; Type: Shielded twisted pair Ethernet cable. Текст: step 1 Lead the RJ45 communication cable from the inverter to the wiring area of Logger1000. step 2 Strip the insulation layer of the communication cable with an Ethernet wire stripper, and lead the corresponding RS485A/B signal cables out. Insert cord end terminals into signal cable RS485+ A and signal cable RS485- B, and crimp them with a crimper. Cut off the redundant signal cable and warp it with a heat-shrink tubing. If the communication cable is Shielded Ethernet cable, white-green wire 3 is defined as RS485- B wire and the green wire 6 as RS485+ A wire. Отдолу: чертеж на щепсел RJ45 върху черен кабел с два тънки проводника с етикети RS485+ A и RS485- B; диаграма на пиновете на порт RJ45, номерирани 12345678, със списък на цветовете на пиновете (Pin 1 White-orange; Pin 2 Orange; Pin 3 White-green; Pin 4 Blue; Pin 5 White-blue; Pin 6 Green; Pin 7 White-brown; Pin 8 Brown); полета RS485+ A и RS485- B; малка бележка, че за комуникация се използват Pin 3 към RS485-B и Pin 6 към RS485-A (дребен шрифт).

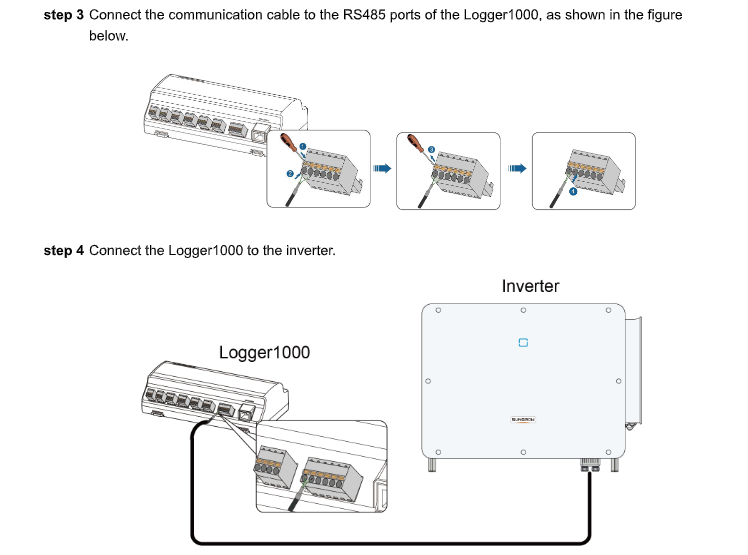

Текстово описание на това изображение
Изображение с две стъпки от инструкция на производителя. Стъпка 3: текст Connect the communication cable to the RS485 ports of the Logger1000, as shown in the figure below. Под него три чертежа отляво надясно, свързани със сини стрелки: устройство Logger1000 за DIN шина с клемен блок и отвертка на клема, увеличен изглед на клемния блок с поставен проводник и отвертка, която затяга (номерирани маркери 1 и 2), и клемният блок със свързаните проводници. Стъпка 4: текст Connect the Logger1000 to the inverter. Чертеж: кутия с етикет Logger1000 вляво с два свалящи се клемни блока, голяма бяла кутия с етикет Inverter вдясно и линия на черен кабел, която върви от клемните блокове на Logger1000 около долната част до долната страна на инвертора.
Стъпка 2. Свържете Data Logger 1000/4000 към Reduxi Controller с Ethernet кабел.
Текстово описание на това изображение

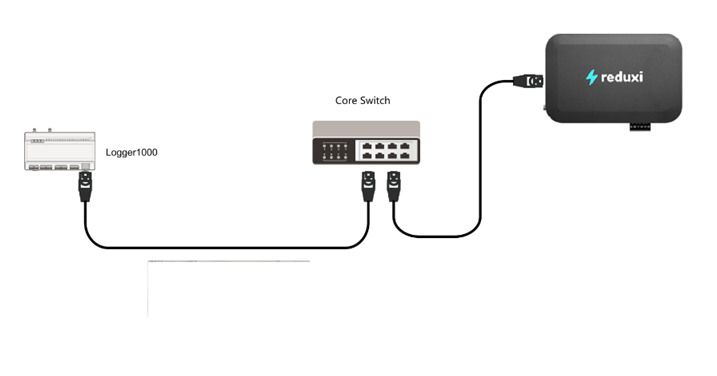

Схема на бял фон. Вляво: малко светлосиво устройство за DIN шина с етикет Logger1000. В центъра: черно-сив мрежов суич с 8 порта и етикет Core Switch. Вдясно: черна кутия със закръглени ъгли с логото на reduxi (светкавица и думата reduxi) и конектор от лявата є страна. Връзки: черен кабел с щепсели RJ45 върви от Logger1000 към Core Switch; втори черен кабел с щепсел RJ45 върви от Core Switch към кутията reduxi.
4 Свързване на ESS C&I (серия батерии ST) през LC300
4.1 Свързване на LC300 към батерията и Reduxi Controller
Свържете LC300 на батерията ST директно към Reduxi Controller през Ethernet. Фигурата показва позициите на Ethernet комуникационните портове.
Текстово описание на това изображение

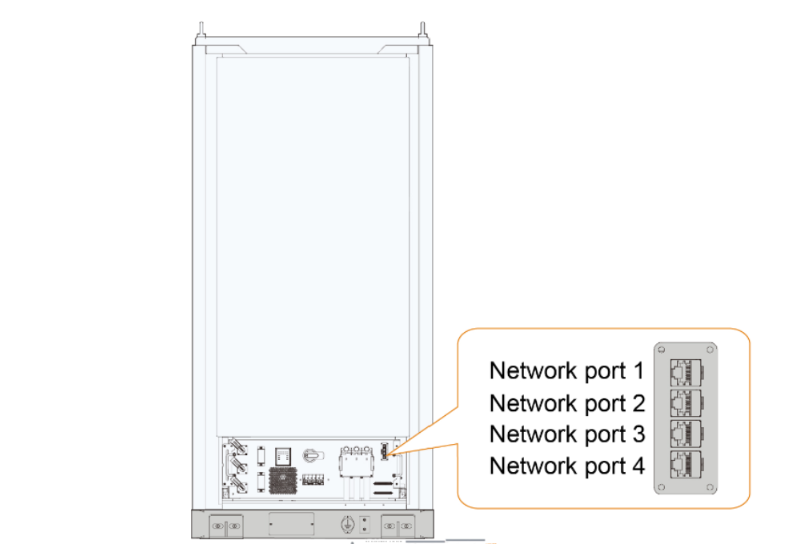

Чертеж на висок, тесен шкаф (батериен шкаф), гледан отпред, с голям празен преден панел и основа отдолу. Близо до долния ляв ъгъл област за свързване с клеми и малки компоненти. Закръглено поле с оранжев контур долу вдясно показва увеличен сив конекторен блок с четири подредени Ethernet (RJ45) гнезда с етикети до него: Network port 1, Network port 2, Network port 3, Network port 4 (отгоре надолу). Тънка линия свързва полето с малкия портов блок в долната част на шкафа.
4.2 Задаване на комуникационните параметри
Влезте в уеб интерфейса на LC300 и отидете на Parameter Settings – Comm Parameters. Уверете се, че IP address, Subnet mask и Gateway съответстват на локалната мрежа за Ethernet.
Modbus портът е зададен на 502 и е отворен по подразбиране, както показват снимките. Запишете настройките.

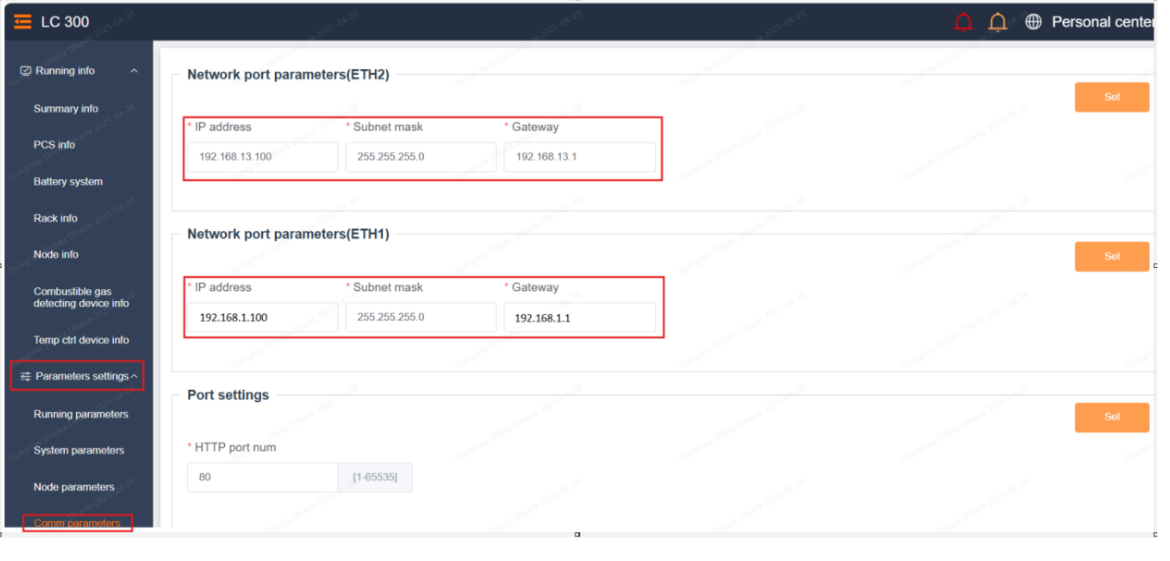

Текстово описание на това изображение

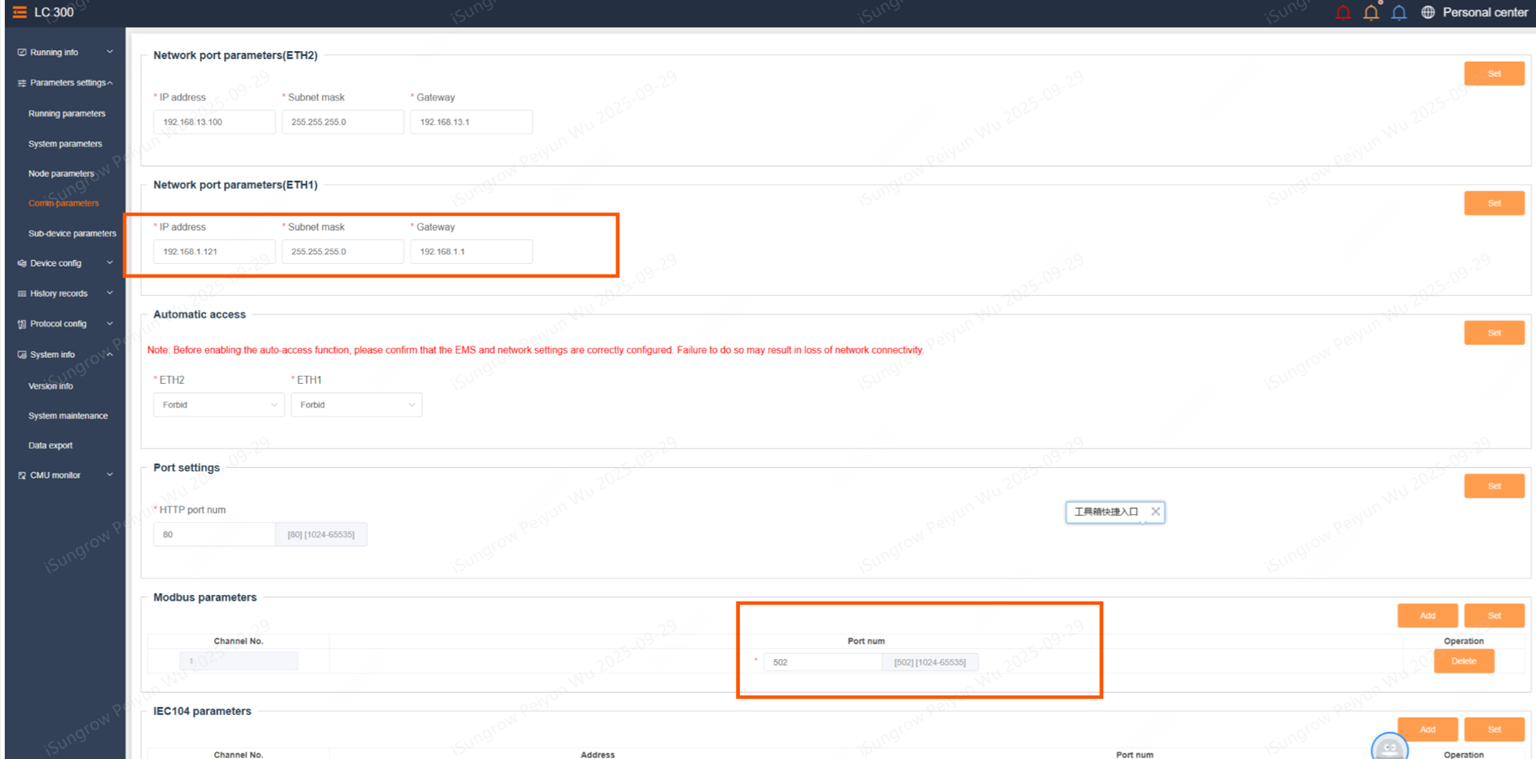

Екранна снимка на уеб интерфейса на LC 300, страница с мрежови параметри. Ляво меню: Running info (Summary info, PCS info, Battery system, Rack info, Combustible gas detecting device info, Temp ctrl device info), Parameters settings (маркирано с червена рамка; подзаписи Running parameters, System parameters, Node parameters и запис в червена рамка отдолу, частично отрязан). Горе вдясно: Personal center. Секция Network port parameters(ETH2) с бутон Set: IP address, Subnet mask, Gateway в червена рамка (маската изглежда като 255.255.255.0). Секция Network port parameters(ETH1) с бутон Set: IP address: 192.168.1.100; Subnet mask: 255.255.255.0; Gateway: 192.168.1.1 (в червена рамка). Секция Port settings с бутон Set: HTTP port num: 80 (диапазонът е показан в скоби).
Текстово описание на това изображение
Екранна снимка на уеб интерфейса на LC 300, страница с комуникационни параметри (текстът е много дребен). Ляво меню с Running info, Parameters settings (подзаписи, един от тях маркиран в оранжево), Device config, Protocol config, System info и други. Горе вдясно: Personal center. Секции отгоре надолу: Network port parameters(ETH2) с бутон Set; Network port parameters(ETH1) с полетата IP address, Subnet mask, Gateway в оранжева рамка; Automatic access с червена бележка за включване на функцията за автоматичен достъп и два падащи списъка; Port settings с поле за номер на порт и падащ списък вдясно; Modbus parameters с таблица (колони включват Channel No, Port num, Operation) и полето Port num в оранжева рамка; под нея още една секция (IEC104 parameters). Бутоните Set са оранжеви във всяка секция.
4.3 Задаване на системните параметри

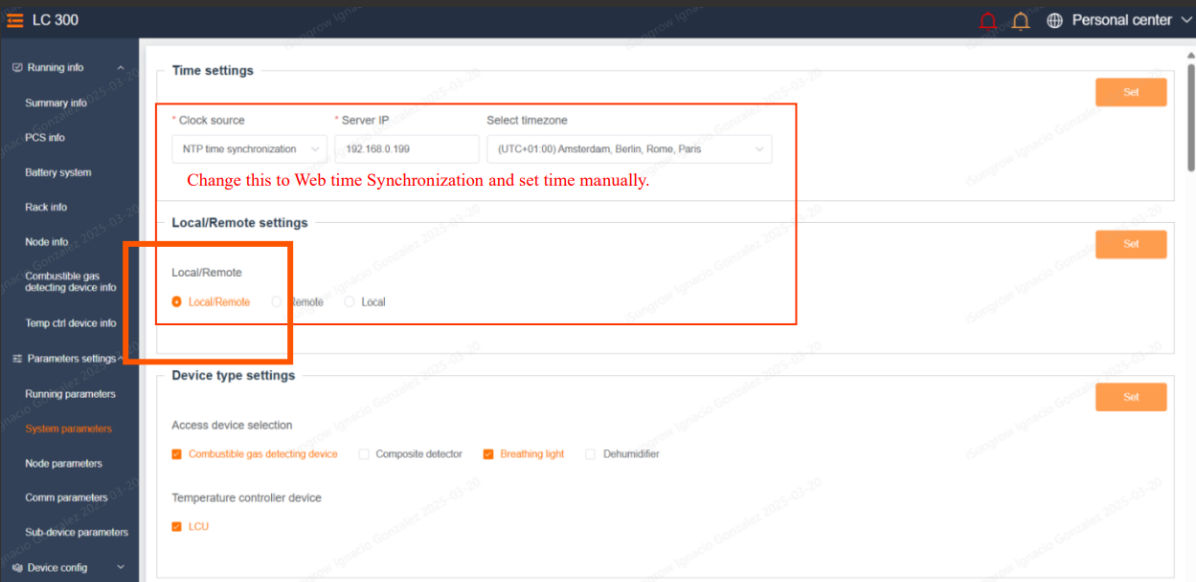

Отидете на System Parameters и задайте настройката local/remote на Local/Remote. Сменете настройката за времето на Web Time Synchronization и задайте часа ръчно.
Текстово описание на това изображение
Екранна снимка на уеб интерфейса на LC 300, страница System parameters. Ляво меню: Running info (Summary info, PCS info, Battery system, Rack info, Node info, Combustible gas detecting device info, Temp ctrl device info), Parameters settings (Running parameters, System parameters маркирано в оранжево, Node parameters, Comm parameters, Sub device parameters), Device config. Горе вдясно: Personal center. Секция Time settings с бутон Set: Clock source: NTP time synchronization; Server IP:; Select timezone: (UTC+01:00) Amsterdam, Berlin, Rome, Paris. Кутия с червен контур около тези полета съдържа червен текст: Change this to Web time Synchronization and set time manually. Секция Local/Remote settings с бутон Set: Local/Remote с опции Local/Remote (избрано, оранжево, в оранжева рамка), Remote, Local. Секция Device type settings с бутон Set: Access device selection: Combustible gas detecting device (отметнато), Composite detector (не е отметнато), трета опция, Dehumidifier (не е отметнато); Temperature controller device: една опция.
5 Влизане в уеб интерфейса на Reduxi
Можете да отворите уеб интерфейса на Reduxi по два начина:
Текстово описание на това изображение
Екранна снимка на три екрана на мобилното приложение Reduxi един до друг, с циан рамки и номерирани значки от 2 до 4. Ляв екран (табло, тъмна тема): иконка за меню горе вляво, отбелязана с рамка и значка 2; лого 'reduxi'; раздели 'Real time data' (активен) и 'Statistics'; цена 5.79 € и температура 3.2 °C; диаграма на енергийния поток с къща в центъра (-1.25 kW) и иконки със стойности 69.0 W, 1.3 kW, 1.1 kW (червен кръг), -165.0 W с 97 % (червен кръг) и стойности 0.0 W долу; раздели 'Power' и 'Energy'; долна навигация: Dashboard, Diagnostics, Device control, Settings. Среден екран (странично меню): лого 'reduxi', 'Number of locations: 1233', заглавие 'Reduxi device management', записи '+ Add Reduxi location' и 'Reduxi devices' (отбелязан с рамка и значка 3), след това 'My profile' и 'About app'. Десен екран (страница на устройство): Back; картина на черен контролер Reduxi с два Ethernet порта; статус 'Connected'; карта 'Update available': 'New update is available for your Reduxi device.' с бутон 'Download and install update'; карта 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' с бутон 'Activate tunnel connection' (отбелязан с рамка и значка 4); карта 'Unit details' с поле 'Unit ID'.
Текстово описание на това изображение
Екранна снимка, съставена от две части една до друга. Лява част: екран на мобилното приложение Reduxi на тъмен фон. Горе: бутон Back; картина на черен контролер Reduxi с два Ethernet порта и клемен блок; статус 'Connected' с иконка на Wi-Fi. Карта 'Update available': 'New update is available for your Reduxi device.' с бутон 'Download and install update'. Карта 'Connect to configurator' с иконка на ключ: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' и бутон 'Open configurator', отбелязан с циан рамка и номерирана значка 5. Отдолу: карта 'Unit details' с поле 'Unit ID' (стойността не се вижда). Дясна част: Reduxi Configurator, отворен в браузър, отбелязан с циан рамка и номерирана значка 6. Заглавна лента: стрелка за назад, 'Tunnel connection', иконка за презареждане. Лява странична лента с иконки (мълния, чип, светкавица, стълбовидна диаграма, зъбно колело). Страница 'Home' със зелена иконка на връзка. Зелено съобщение: 'New patch available. Click here to apply.' със затварящо X. Час 09:12:56. Диаграма на енергийния поток с къща в центъра (1.700 kW) и иконки за мрежа (0.000 kW), слънце (1.700 kW), батерия (зелена, 0.000 kW и 0.800 kW), устройство вляво (0.900 kW), електрически автомобил и зарядно устройство или друго устройство долу. Етикет 'Energy manager' най-долу.
http://reduxi.local. IP адреса на контролера ще намерите в списъка с устройства на рутера или в приложението Reduxi под Reduxi devices.admin · Парола: admin (фабрична настройка)Текстово описание на това изображение
Екранна снимка на страницата за вход в Reduxi Configurator в прозорец на Chrome. Адресната лента показва 'Not secure' и 'reduxi.local'; адресната лента е отбелязана с циан рамка и увеличено копие на нея (циан рамка, текст 'Not secure reduxi.local') е показано вляво, свързано с циан линия. Фон на страницата: светлосив линеен чертеж на къща със соларни панели (зелени), стенна кутия, инвертор, кола и зарядно устройство. Горе вляво: лого 'reduxi configurator'. В центъра е кутия за вход със заглавие 'Login', избор на език (английско знаме, 'English'), поле за потребителско име и поле за парола и тъмен бутон 'Login'.
Текстово описание на това изображение
Екранна снимка на уеб интерфейса на Reduxi Configurator след влизане, светла тема. Горе вляво: лого 'reduxi configurator'. Заглавна лента: 'Home' вляво, зелен статус 'Connected' горе вдясно. Лява странична лента: разгъната секция 'Devices' със списък от записи, след това свити секции 'Manager', 'Configuration' и 'Settings'. Основна област: диаграма на енергийния поток. Къща в центъра с пръстен, стойност 24.20 kW. Иконка Grid горе вляво, 24.20 kW (червена точка на линията ѝ). Иконка Solar горе вдясно, стойност '-'. Лява иконка (батерия или устройство), 6.700 kW (зелена точка на линията ѝ). Десни иконки (батерия и устройство), стойности '-'. Иконка EV charger долу вляво, 31.00 kW. Друга иконка на устройство долу вдясно. Етикет 'Energy manager' под къщата.
6 Добавяне на устройството Sungrow към Reduxi
С тези стъпки добавяте ново устройство Sungrow или редактирате съществуващо.
6.1 Основни настройки
Влезте локално в Reduxi Configurator на контролера (вж. Точка 5) и щракнете върху + Add device.
Текстово описание на това изображение
Екранна снимка на горната част на лявото меню на Reduxi Configurator. Лого: reduxi Configurator. Devices (разгънато, знак минус) съдържа само бутона + Add device (в рамка). Отдолу: Strategies (+), Utility Rate Plan, Settings (+).
В първата стъпка определете основните настройки.
Стринг или хибриден инвертор Sungrow
- Тип устройство:
Solar Power PlantилиHybrid, според системата - Тип:
Sungrow string/hybrid inverter 3p - Name: име по Ваш избор

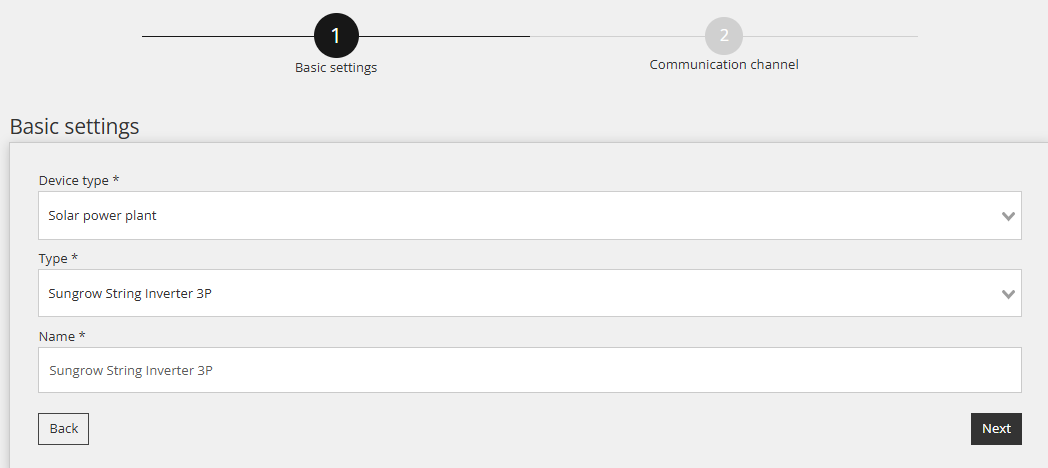

Текстово описание на това изображение
Екранна снимка на съветника на Reduxi Configurator, стъпка 1 Basic settings (стъпка 2 е Communication channel, в сиво). Заглавие: Basic settings. Полета: Device type *: Solar power plant (падащ списък); Type *: Sungrow String Inverter 3P (падащ списък); Name *: Sungrow String Inverter 3P (текстово поле). Бутони: Back (вляво), Next (вдясно, тъмен).
Sungrow ESS C&I (серия батерии ST)
- Тип устройство:
Battery - Тип:
Sungrow ST - Name: име по Ваш избор

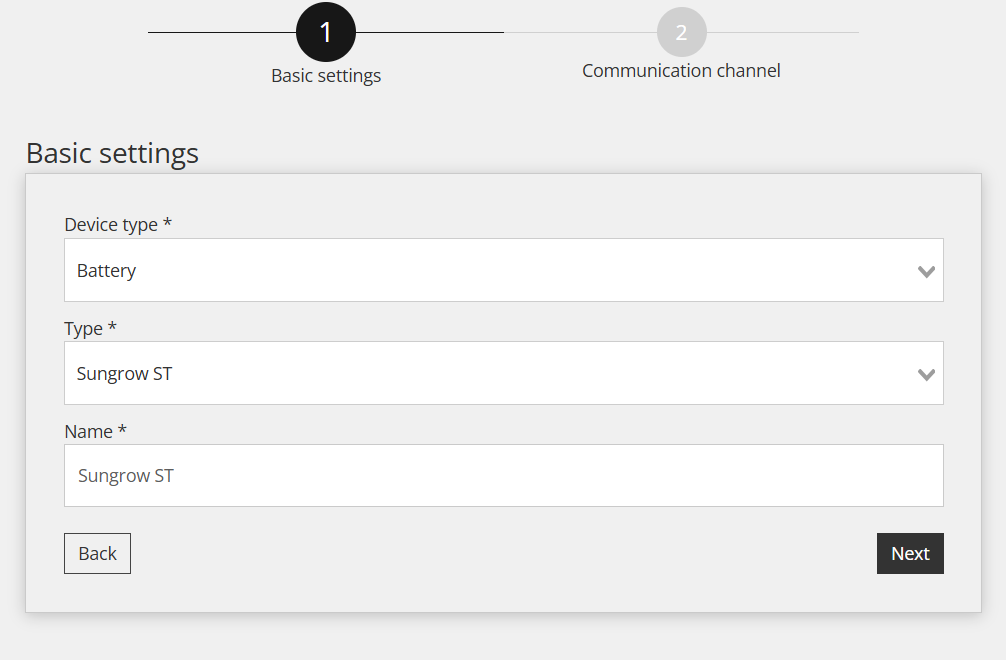

Текстово описание на това изображение
Екранна снимка на съветника на Reduxi Configurator, стъпка 1 Basic settings (стъпка 2 е Communication channel, показана в сиво). Заглавие: Basic settings. Полета: Device type *: Battery (падащ списък); Type *: Sungrow ST (падащ списък); Name *: Sungrow ST (текстово поле). Бутони: Back (вляво), Next (вдясно, тъмен).
Щракнете върху Next.
6.2 Настройки за комуникация
Във втората стъпка определете комуникационния канал между Reduxi Controller и устройството Sungrow.
Стринг или хибриден инвертор Sungrow
| Параметър | Стойност |
|---|---|
| Връзка | TCP |
| IP | IP адрес на инвертора |
| Modbus ID | Modbus ID от WiNet-S/S2 или Data Logger (вж. точка 3) |
Текстово описание на това изображение
Екранна снимка на съветника на Reduxi Configurator, стъпка 2 Communication channel (стъпка 1 е Basic settings). Заглавие: Communication channel and device configuration. Полета: Connection *: TCP/IP (падащ списък, в червена рамка заедно с полето IP); IP *: празно; Port *: 502; Modbus unit ID *: 1 (във втора червена рамка). Бутони: Back (вляво), Test communication и Done (вдясно).
Sungrow ESS C&I (серия батерии ST)
| Параметър | Стойност |
|---|---|
| Връзка | TCP/IP |
| IP | IP адрес на LC300. Щракнете върху Scan for IP, за да го намерите. |
| Modbus ID | Modbus ID от уеб интерфейса на LC300 |

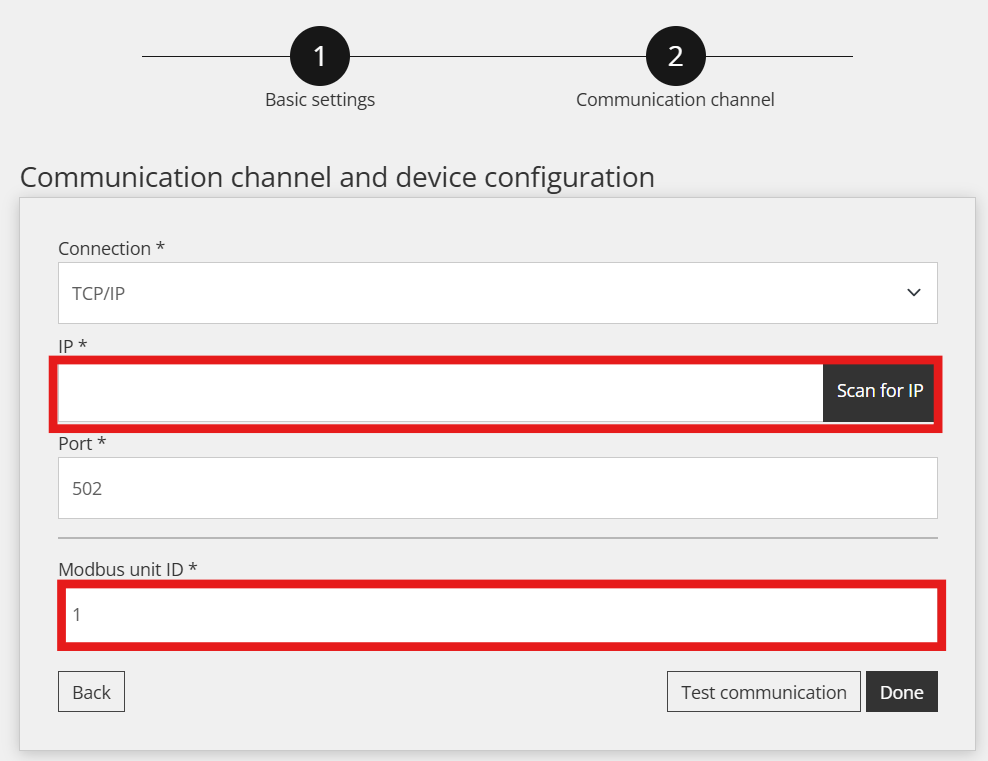

Текстово описание на това изображение
Екранна снимка на съветника на Reduxi Configurator, стъпка 2 Communication channel (стъпка 1 е Basic settings). Заглавие: Communication channel and device configuration. Полета: Connection *: TCP/IP (падащ списък); IP *: празно, с тъмен бутон Scan for IP в десния му край (полето IP и бутонът са в червена рамка); Port *: 502; Modbus unit ID *: 1 (във втора червена рамка). Бутони: Back (вляво), Test communication и Done (вдясно).

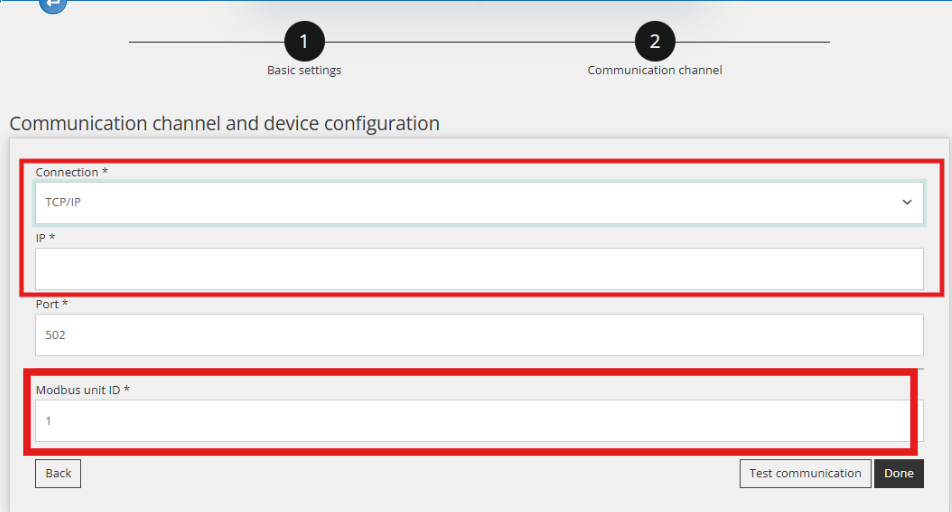

6.3 Проверка на комуникацията
Щракнете върху Test communication под комуникационните параметри. Той проверява дали Modbus връзката работи. Чете устройството еднократно и не записва нищо. Ако тестът е успешен, щракнете върху Done: устройството се създава само с Done.
Текстово описание на това изображение

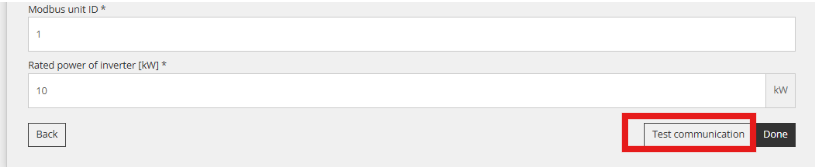

Екранна снимка на долната част на формуляра на устройство в Reduxi Configurator. Полета: Modbus unit ID *: 1; Rated power of inverter (kW) *: 10 (мерната единица kW е показана вдясно). Бутони: Back (долу вляво), Test communication и Done (долу вдясно). Червена рамка маркира бутона Test communication.

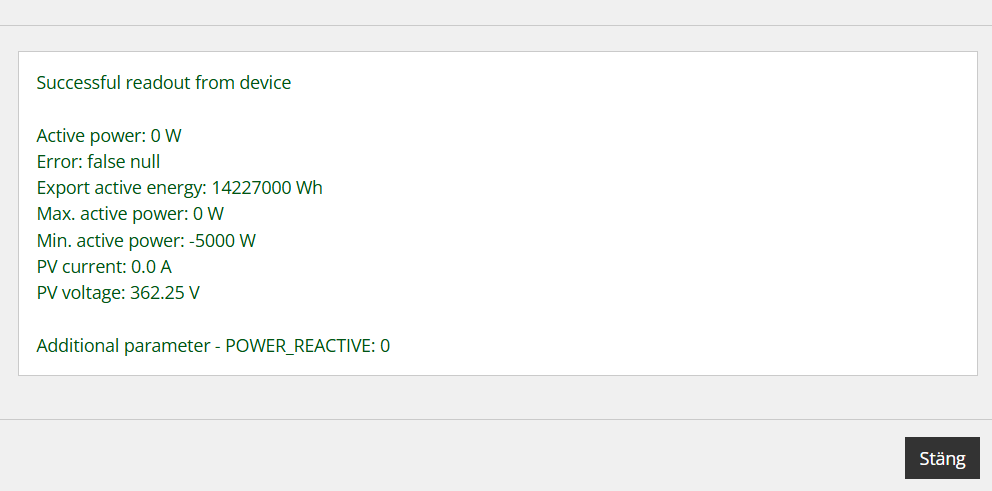

Тестът връща един от два резултата:
Текстово описание на това изображение
Екранна снимка на диалог с резултат със зелен текст: Successful readout from device. Редове: Active power: 0 W; Error: false null; Export active energy: 14227000 Wh; Max. active power: 0 W; Min. active power: -5000 W; PV current: 0.0 A; PV voltage: 362.25 V; Additional parameter - POWER_REACTIVE: 0. Бутон долу вдясно: Stäng [на шведски, Затвори].
Текстово описание на това изображение
Екранна снимка на диалог със заглавие Test communication с x за затваряне горе вдясно. Съобщение с червен текст: Unable to communicate with device. Тъмен бутон долу вдясно: Close.
7 Проверка на показанията
7.1 Last measurements
След като комуникацията е установена, проверете стойностите в Devices – Sungrow – Last Measurements в Reduxi Configurator като допълнителен тест.
Текстово описание на това изображение

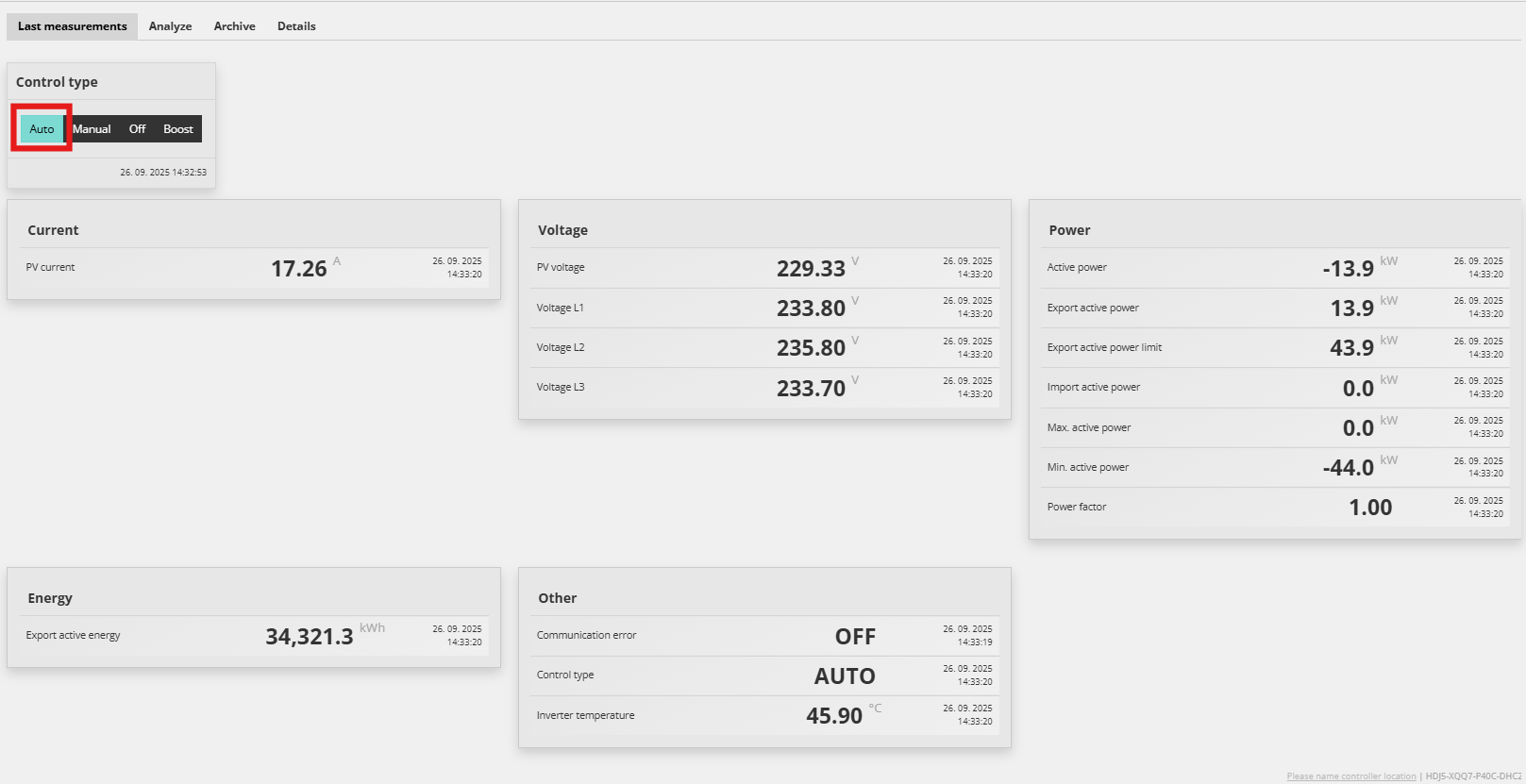

Екранна снимка на страницата на устройство в Reduxi Configurator, раздел Last measurements (други раздели: Analysis, Archive, Details). Поле Control type с четири бутона: Auto (избран, светлосин, в червена рамка), Manual, Off, Boost. Карти с редове със стойности; етикетите на редовете са много дребни. Карта Current: една стойност 17.26. Карта Voltage: 229.33; 233.80; 235.80; 233.70. Карта Power: -13.9; 13.9; 43.9; 0.0; 0.0; -44.0; 1.00. Карта Energy: 34,321.3. Карта Other: OFF; AUTO; 45.90. Всяка стойност има малък печат с дата и час вдясно.
7.2 Включване на управлението от Reduxi
За разширено управление на батерията и инвертора включете устройството в стратегията на Reduxi. В Devices – Sungrow в Reduxi Configurator задайте control type на AUTO. Само така командите на стратегията въздействат върху инвертора.
За да постигнете максимална гъвкавост и намаляване на разходите за енергия с динамични цени и динамични тарифи, определете стратегия, както е описано в Стратегии за Reduxi controller.
След като добавите устройството, можете да го наблюдавате и управлявате и през приложението Reduxi.
✓ Обобщение
Подготовка (точки 1–2): Проверете ръководствата на производителя. Изберете начин на свързване: WiNet-S/S2 или Data Logger за стринг и хибридни инвертори, LC300 за батерии ST.
Sungrow (точки 3–4): Отворете Modbus TCP на порт 502 и запишете Modbus ID на устройството. За батерията ST задайте IP адрес, subnet mask и gateway на LC300.
Добавяне в Reduxi (точки 5–6): Влезте в Configurator, добавете устройството, въведете IP и Modbus ID, изпълнете Test communication и щракнете върху Done.
Пускане в работа (точка 7): Проверете последните измервания и задайте control type на AUTO.
→ Често срещани проблеми
| Проблем | Решение |
|---|---|
| Test communication не успява при връзка през WiNet-S/S2 или iSolarCloud | Modbus TCP не е отворен. Включете порт 502 в System – Forwarding Configuration в уеб интерфейса на WiNet или задайте Modbus TCP 502 Port on/off на open в iSolarCloud (вж. точка 3). |
| Test communication не успява, въпреки че порт 502 е отворен | Проверете Modbus ID. Прочетете Forwarding Modbus ID в Device – Device List и въведете същата стойност в Reduxi Configurator. |
| LC300 не е достъпен | Проверете IP address, Subnet mask и Gateway в Parameter Settings – Comm Parameters (вж. точка 4). В Configurator щракнете върху Scan for IP, за да намерите LC300. |
| Командите на стратегията нямат ефект | Задайте control type на устройството на AUTO (вж. точка 7). За батерията ST проверете дали настройката local/remote на LC300 е Local/Remote (вж. точка 4). |
| Open configurator не се отваря или остава празен | Тунелът все още не е активен. Изчакайте около 30 секунди и проверете дали контролерът е онлайн. |
Влизането с admin се отхвърля |
Паролата е променена по време на инсталацията. Попитайте инсталатора. Паролата на профила в Reduxi тук не работи. |
reduxi.local не се зарежда |
Вашето устройство не е в същата мрежа като контролера. Използвайте IP адреса или тунелната връзка. |
| Тестът на комуникацията не успява, устройството е офлайн | Проверете достъпността, IP адреса / порта / unit ID и дали протоколът е включен на устройството. |
