Намалете разходите за енергия с до 70%: Reduxi интегрира SolaX Power X1/X3 хибридни инвертори G4/Pro/Ultra чрез Modbus TCP/IP или RTU.

1. Софтуер Solax

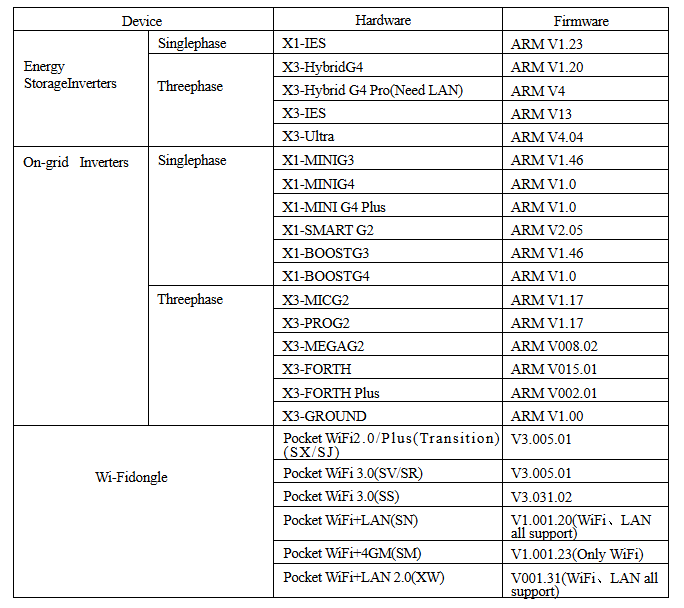

Забележка: Инверторът трябва да има най-новата актуализация на софтуера. За да направите това, се свържете директно с поддръжката на Solax Power на
2. Физическа връзка
2.1 Modbus TCP/IP
Символична картина на цялата връзка от контролера Reduxi към инвертора е показана по-долу:
Забележка: За да настроите връзка чрез Modbus TCP, имате нужда или от WiFi 3.0, или от WiFi & LAN 3.0 Dongle
2.2 Modbus RTU
Символична картина на цялата връзка от контролера Reduxi към инвертора е показана по-долу:
2.2.1 Схеми на свързване:
3. Добавете SolaX X1/X3 хибриден инвертор към системата Reduxi
След свързване на Reduxi и SolaX хибриден инвертор, можете да го регистрирате като ново устройство.
3.1 Изберете Добавяне на устройство

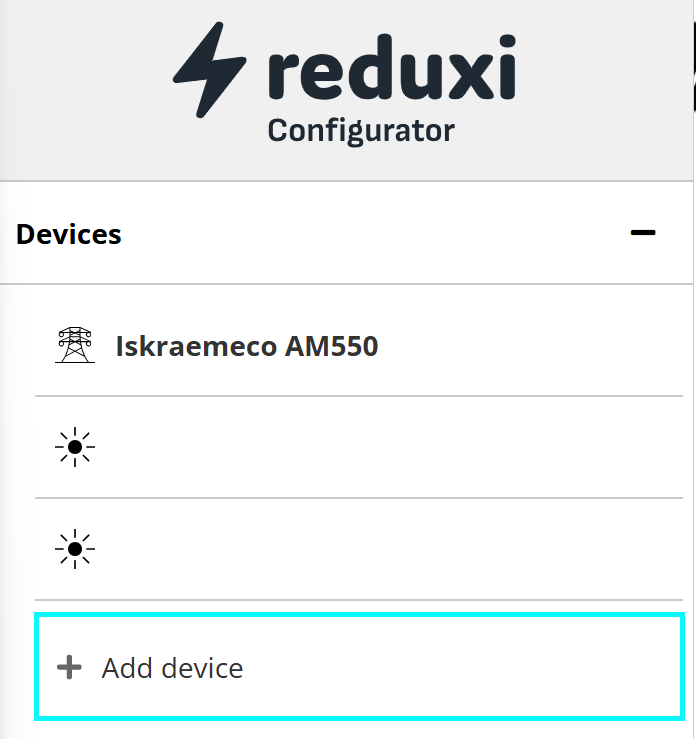

Първо, влезте в локалния конфигуратор Reduxi и добавете ново устройство, като щракнете върху бутона 'Добавяне на устройство'.
3.2 Изберете SolaX Power хибриден инвертор
Това зависи от това кой инвертор имате. Ако имате еднофазен инвертор (X1), изберете... Ако имате инсталиран трифазен инвертор, изберете X3.

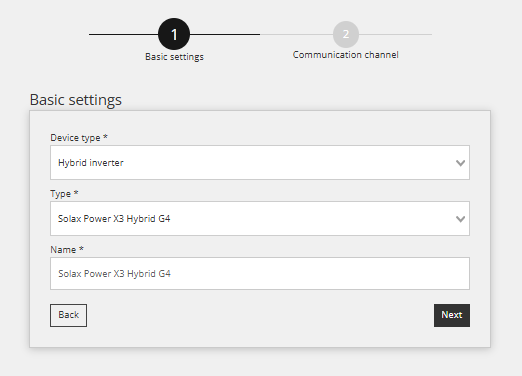

В рамките на първата стъпка се определят основните настройки:
- Изберете Тип устройство: хибриден инвертор,
- Изберете Тип: SolaX Power X1 или X3 Hybrid,
- Наименувайте устройството, както желаете, като пример: Solax Power X3 Hybrid G4

3.3 Конфигурация на устройството за комуникационен канал
Втората стъпка включва конфигуриране на комуникационния канал, което е от съществено значение за правилната Modbus комуникация. В тази стъпка се установява комуникационната връзка между контролера Reduxi и инвертора Solax Power.
Можете да избирате между TCP/IP или RTU връзка (в зависимост от използваното устройство)

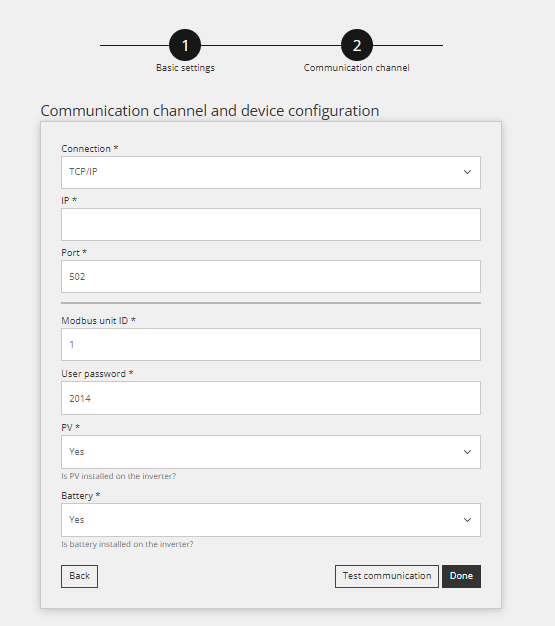

3.3.1 Modbus TCP
- Връзка: TCP/IP
- IP: Въведете IP адреса на инвертора Solax Power
- Порт: 502
- Modbus Unit ID: Това е същият ID, както е зададен на инвертора (като по подразбиране 1)
- Потребителска парола: Това е същият PIN код, както за дисплея на инвертора (като пример 2014)
- PV: инсталиран ли е PV? Да или Не
- Батерия: инсталирана ли е батерия? Да или Не

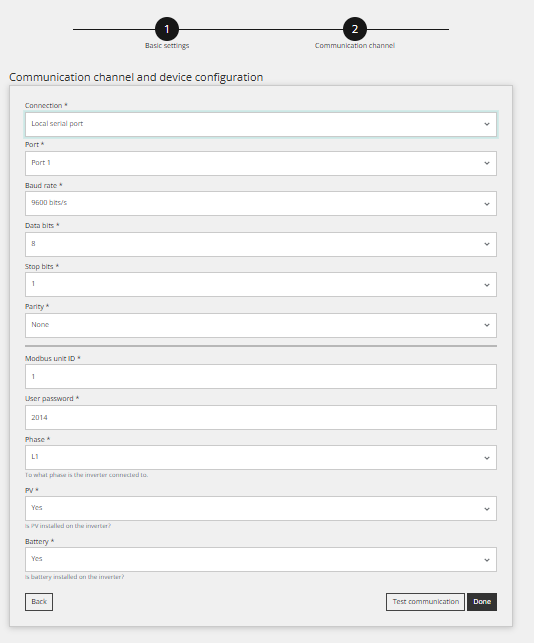

3.3.2 Modbus RTU
- Връзка: Локален порт
- Порт: 1
- Скорост на предаване: 9600
- Битов данни: 1
- Стоп бита: 1
- Паритет: Няма
- Modbus Unit ID: 1 (същият ID като инвертора)
- Потребителска парола: Това е същият PIN код, както за дисплея на инвертора (като пример 2014)
- PV: инсталиран ли е PV? Да или Не
- Батерия: инсталирана ли е батерия? Да или Не
3.4 Тестване на комуникацията
Под всички полета на комуникационния канал, споменати в предишната стъпка, има бутон "Тестване на комуникацията".
Този бутон се използва, за да се провери дали Modbus връзката между устройствата функционира правилно.
Успешен отговор (пример):
Неуспешен отговор (пример):
В този случай, моля, проверете настройките, окабеляването и опитайте отново.
3.5 Показания от устройството
Този раздел ви показва как да проверите измерените стойности на устройството и дали то комуникира правилно. Това може да се направи под "Устройства /SolaX Power инвертор /Последно измерване."
За разширен контрол, интегрирайте устройството в режимите за оптимизация на системата Reduxi.
Pod Devices/SolaX Power Inverter v konfiguratora Reduxi, tip upravljanja mora biti nastavljen na AUTO, tako da naredbe za strategiju utječu na bateriju.
Da biste postigli maksimalnu fleksibilnost i smanjenje troškova energije u vezi s dinamičnom cijenom i dinamičkim tarifama, slijedite upute o načinu definiranja strategije na ovoj poveznici: Strategije za Reduxi kontroler.
Nakon uspješnog dodavanja uređaja, može se pratiti i upravljati putem aplikacije Reduxi.
