Как да свържете хибриден инвертор AlphaESS Smile Hybrid Series с контролер Reduxi
Намалете разходите за енергия с до 70%: Reduxi интегрира хибридни инвертори от серията AlphaESS Smile чрез Modbus TCP/IP или RTU.
Текстово описание на това изображение
Лого на AlphaESS с надпис your smart energy. Вляво стилизирана буква A, съставена от сиви, черни, зелени и жълти форми; вдясно думата AlphaESS в тъмносиво и под нея текстът your smart energy.
1 Техническа документация
Документи от производителя за серията AlphaESS Smile:
- AlphaESS SMILE-G3 three phase 4/6/8/10 kW – Страница на продукта при производителя
- Datasheet SMILE-G3-S3.6/S5/B5 – PDF, EN
- Datasheet SMILE-G3-T4/T5/T6/T8/T10 – PDF, EN
2 Необходимо оборудване
Подгответе следното в зависимост от връзката, която използвате:
- Reduxi Controller (инсталиран и онлайн)
- Хибриден инвертор AlphaESS Smile с най-новия фърмуер
- Modbus TCP/IP през LAN: Ethernet кабел до инвертора
- Modbus TCP/IP през Wi-Fi: Wi-Fi донгъл с най-новия фърмуер
- Modbus RTU: Ethernet кабел с RJ45 конектор за RS 485 проводниците (вж. точка 3)
- Лаптоп или таблет с достъп до интернет за конфигуриране на устройството в Reduxi
3 Свързване на Reduxi Controller към инвертора
Изберете една от трите връзки в зависимост от начина на монтаж на системата:
- Modbus TCP/IP през LAN кабел
- Modbus TCP/IP през Wi-Fi донгъл
- Modbus RTU
3.1 Modbus TCP/IP през LAN
Снимката показва цялата връзка от Reduxi Controller до инвертора.
Текстово описание на това изображение

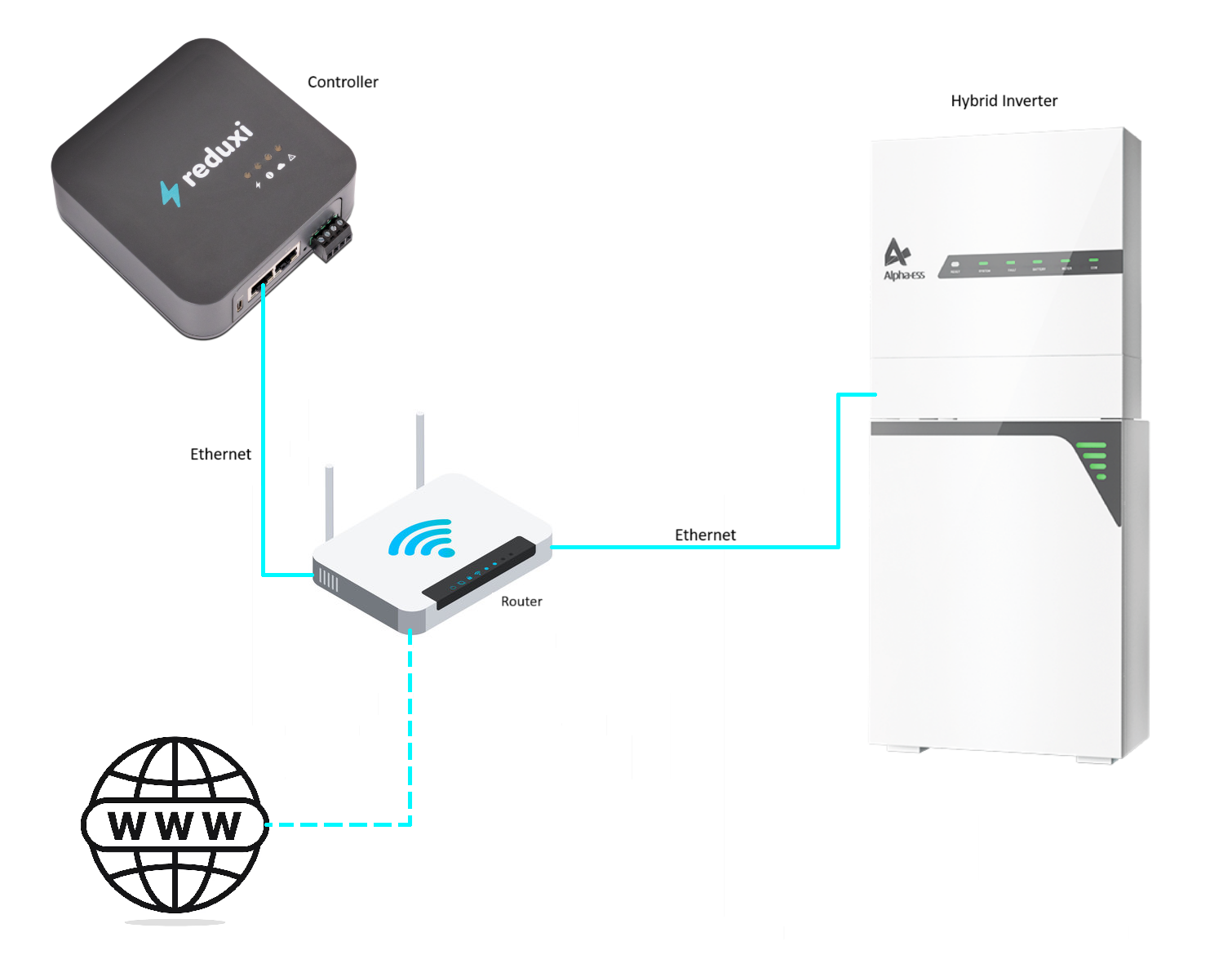

Схема на връзката през LAN кабел. Компоненти: Reduxi Controller (сива кутия с лого на reduxi, етикет 'Controller'); рутер (бял Wi-Fi рутер, етикет 'Router'); икона на глобус WWW (интернет); хибриден инвертор (бял блок AlphaESS с батерийна колона, етикет 'Hybrid Inverter'). Връзки: от Controller към Router: плътна циан линия с етикет 'Ethernet'; от Router към Hybrid Inverter: плътна циан линия с етикет 'Ethernet'; от Router към интернет (WWW): прекъсната циан линия.
За да извършите обновяването, свържете се с поддръжката на AlphaESS по имейл: info@alpha-ess.com
3.2 Modbus TCP/IP през Wi-Fi
Снимката показва цялата връзка от Reduxi Controller до инвертора.
Текстово описание на това изображение

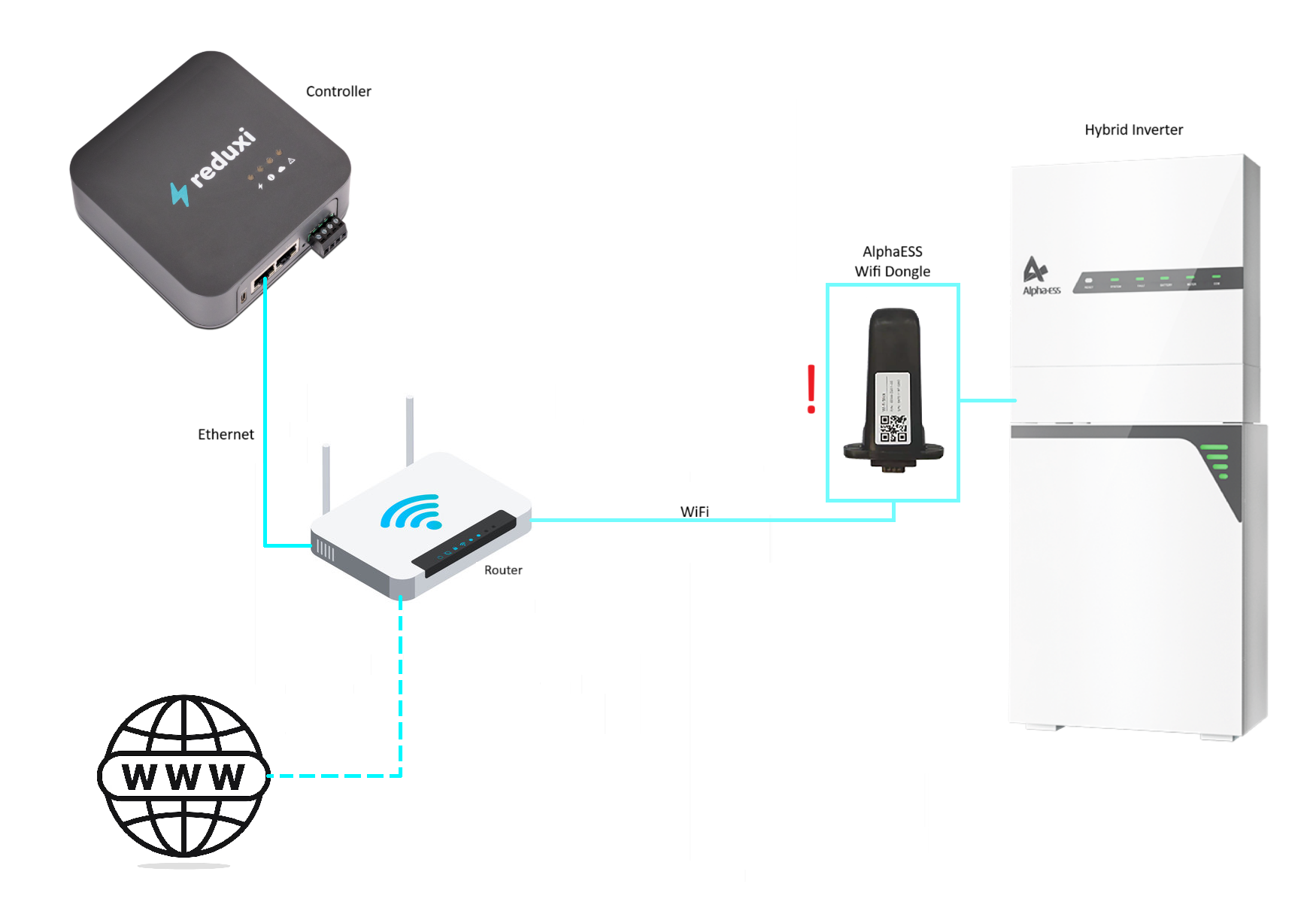

Схема на връзката през Wi-Fi донгъл. Компоненти: Reduxi Controller (сива кутия с лого на reduxi, етикет 'Controller'); рутер (бял Wi-Fi рутер, етикет 'Router'); икона на глобус WWW (интернет); Wi-Fi донгъл AlphaESS (черен донгъл, етикет 'AlphaESS WiFi Dongle', с червен удивителен знак до него); хибриден инвертор (бял блок AlphaESS с батерийна колона, етикет 'Hybrid Inverter'). Връзки: от Controller към Router: плътна циан линия с етикет 'Ethernet'; от Router към интернет (WWW): прекъсната циан линия; от Router към Wi-Fi донгъла AlphaESS: плътна циан линия с етикет 'WiFi'; от донгъла към Hybrid Inverter: къса циан линия.
За да извършите обновяването, свържете се с поддръжката на AlphaESS по имейл: info@alpha-ess.com
3.3 Modbus RTU
Снимката показва цялата връзка от Reduxi Controller до инвертора.
Текстово описание на това изображение

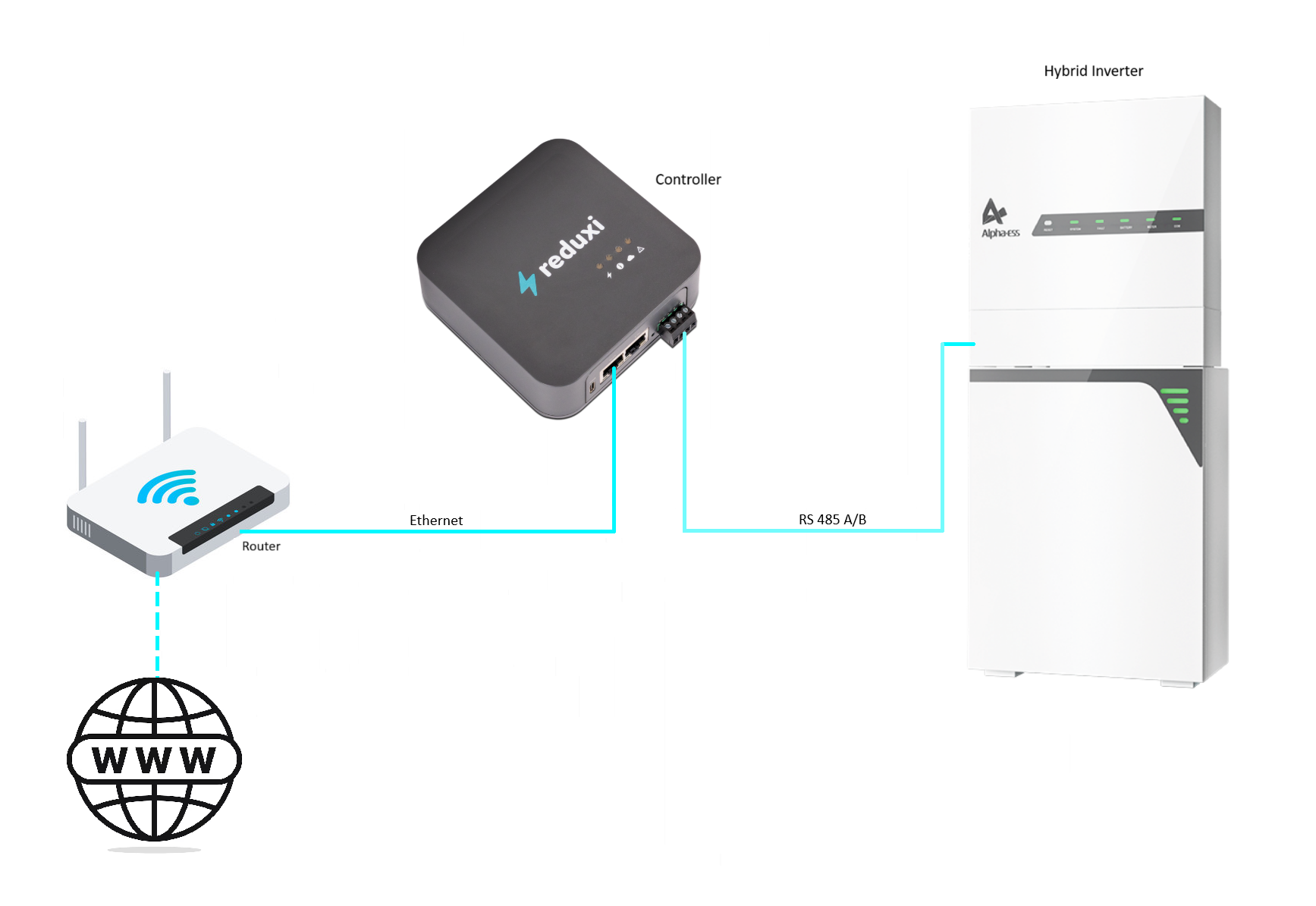

Схема на връзката през Modbus RTU. Компоненти: Reduxi Controller (сива кутия с лого на reduxi, етикет 'Controller'); рутер (бял Wi-Fi рутер, етикет 'Router'); икона на глобус WWW (интернет); хибриден инвертор (бял блок AlphaESS с батерийна колона, етикет 'Hybrid Inverter'). Връзки: от Router към Controller: плътна циан линия с етикет 'Ethernet'; от Controller към Hybrid Inverter: плътна циан линия с етикет 'RS 485 A/B'; от Router към интернет (WWW): прекъсната циан линия.
Свързване по серии:
AlphaESS Smile серия B
| Reduxi Controller | Цвят на проводника (контролер) | Цвят на проводника (инвертор) | Инвертор AlphaESS |
|---|---|---|---|
| Ethernet кабел | Ethernet RJ45 конектор | ||
| RS 485 + | Синьо/бяло | Синьо/бяло | Pin 5 |
| RS 485 - | Синьо | Синьо | Pin 4 |
Текстово описание на това изображение

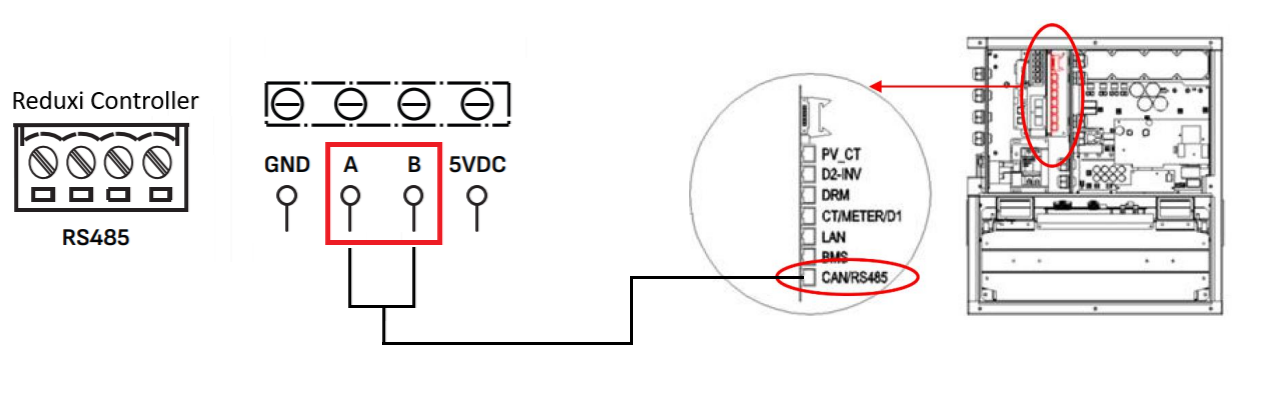

Схема на свързване за AlphaESS Smile серия B. Вляво: 'Reduxi Controller' с 4-пинов клемен блок с надпис 'RS485'. Над него клемната лента е означена GND, A, B, 5VDC; клемите A и B са очертани с червена рамка. Черна линия води от A и B към инвертора вдясно. Вдясно: увеличен кръг със списъка на конекторите на инвертора с означения PV_CT, D2-INV, DRM, CT/METER/D1, LAN, BMS и CAN/RS485; записът CAN/RS485 е обграден с червено и проводникът от A и B завършва там. Червена стрелка свързва кръга с чертежа на корпуса на инвертора, където областта на конекторите е обградена с червено.
AlphaESS Smile серия G
| Reduxi Controller | Цвят на проводника (контролер) | Цвят на проводника (инвертор) | Инвертор AlphaESS |
|---|---|---|---|
| Ethernet кабел | Ethernet RJ45 конектор | ||
| RS 485 + | Синьо/бяло | Синьо/бяло | Pin 5 |
| RS 485 - | Синьо | Синьо | Pin 4 |
Текстово описание на това изображение

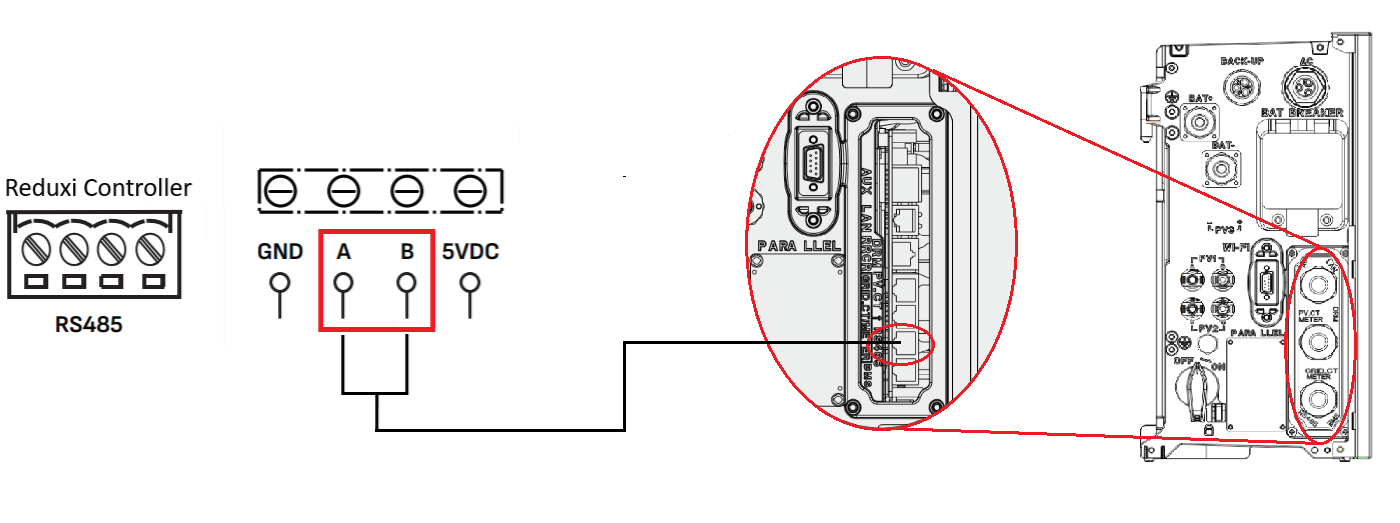

Схема на свързване за AlphaESS Smile серия G. Вляво: 'Reduxi Controller' с 4-пинов клемен блок с надпис 'RS485'. Над него клемната лента е означена GND, A, B, 5VDC; клемите A и B са очертани с червена рамка. Черна линия води от A и B към конектор на инвертора. Вдясно: увеличен овален изглед на конекторен блок на инвертора с малък порт отгоре и няколко порта тип RJ45; проводникът завършва в един от портовете, обграден с червено. Червени линии свързват овала с чертежа на инвертора вдясно, където две групи портове от дясната страна са обградени с червено; на чертежа на инвертора има етикети.
AlphaESS Smile серия T-10
| Reduxi Controller | Цвят на проводника (контролер) | Цвят на проводника (инвертор) | Инвертор AlphaESS |
|---|---|---|---|
| Ethernet кабел | Ethernet RJ45 конектор | ||
| RS 485 + | Синьо/бяло | Синьо/бяло | Pin 5 |
| RS 485 - | Синьо | Синьо | Pin 4 |
Текстово описание на това изображение

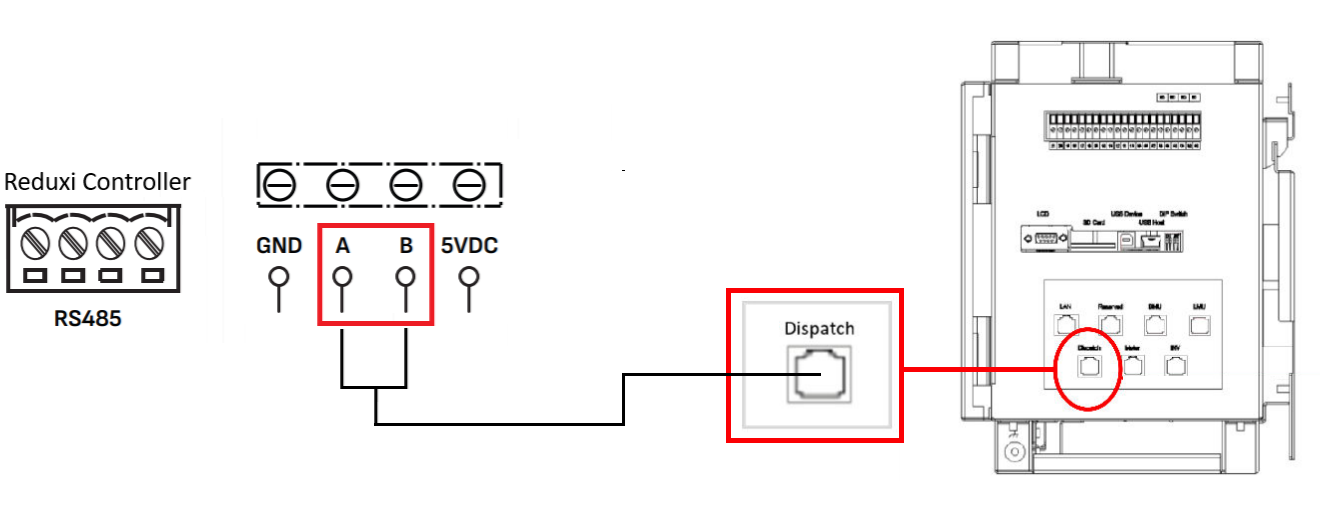

Схема на свързване за AlphaESS Smile серия T-10. Вляво: 'Reduxi Controller' с 4-пинов клемен блок с надпис 'RS485'. Над него клемната лента е означена GND, A, B, 5VDC; клемите A и B са очертани с червена рамка. Черна линия води от A и B към поле с червена рамка и надпис 'Dispatch', в което има гнездо тип RJ45. Червена линия води от това поле към червен кръг на чертежа на инвертора вдясно, който отбелязва порта, към който се свързва кабелът.
За да извършите обновяването, свържете се с поддръжката на AlphaESS по имейл: info@alpha-ess.com
Когато обновяването приключи, продължете с Точка 4.
4 Вход в уеб интерфейса на Reduxi
Можете да отворите уеб интерфейса на Reduxi по два начина:
Текстово описание на това изображение
Екранна снимка на три екрана на мобилното приложение Reduxi един до друг, с циан рамки и номерирани значки от 2 до 4. Ляв екран (табло, тъмна тема): иконка за меню горе вляво, отбелязана с рамка и значка 2; лого 'reduxi'; раздели 'Real time data' (активен) и 'Statistics'; цена 5.79 € и температура 3.2 °C; диаграма на енергийния поток с къща в центъра (-1.25 kW) и иконки със стойности 69.0 W, 1.3 kW, 1.1 kW (червен кръг), -165.0 W с 97 % (червен кръг) и стойности 0.0 W долу; раздели 'Power' и 'Energy'; долна навигация: Dashboard, Diagnostics, Device control, Settings. Среден екран (странично меню): лого 'reduxi', 'Number of locations: 1233', заглавие 'Reduxi device management', записи '+ Add Reduxi location' и 'Reduxi devices' (отбелязан с рамка и значка 3), след това 'My profile' и 'About app'. Десен екран (страница на устройство): Back; картина на черен контролер Reduxi с два Ethernet порта; статус 'Connected'; карта 'Update available': 'New update is available for your Reduxi device.' с бутон 'Download and install update'; карта 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' с бутон 'Activate tunnel connection' (отбелязан с рамка и значка 4); карта 'Unit details' с поле 'Unit ID'.
Текстово описание на това изображение
Екранна снимка, съставена от две части една до друга. Лява част: екран на мобилното приложение Reduxi на тъмен фон. Горе: бутон Back; картина на черен контролер Reduxi с два Ethernet порта и клемен блок; статус 'Connected' с иконка на Wi-Fi. Карта 'Update available': 'New update is available for your Reduxi device.' с бутон 'Download and install update'. Карта 'Connect to configurator' с иконка на ключ: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' и бутон 'Open configurator', отбелязан с циан рамка и номерирана значка 5. Отдолу: карта 'Unit details' с поле 'Unit ID' (стойността не се вижда). Дясна част: Reduxi Configurator, отворен в браузър, отбелязан с циан рамка и номерирана значка 6. Заглавна лента: стрелка за назад, 'Tunnel connection', иконка за презареждане. Лява странична лента с иконки (мълния, чип, светкавица, стълбовидна диаграма, зъбно колело). Страница 'Home' със зелена иконка на връзка. Зелено съобщение: 'New patch available. Click here to apply.' със затварящо X. Час 09:12:56. Диаграма на енергийния поток с къща в центъра (1.700 kW) и иконки за мрежа (0.000 kW), слънце (1.700 kW), батерия (зелена, 0.000 kW и 0.800 kW), устройство вляво (0.900 kW), електрически автомобил и зарядно устройство или друго устройство долу. Етикет 'Energy manager' най-долу.
http://reduxi.local. IP адреса на контролера ще намерите в списъка с устройства на рутера или в приложението Reduxi под Reduxi devices.admin · Парола: admin (фабрична настройка)Текстово описание на това изображение
Екранна снимка на страницата за вход в Reduxi Configurator в прозорец на Chrome. Адресната лента показва 'Not secure' и 'reduxi.local'; адресната лента е отбелязана с циан рамка и увеличено копие на нея (циан рамка, текст 'Not secure reduxi.local') е показано вляво, свързано с циан линия. Фон на страницата: светлосив линеен чертеж на къща със соларни панели (зелени), стенна кутия, инвертор, кола и зарядно устройство. Горе вляво: лого 'reduxi configurator'. В центъра е кутия за вход със заглавие 'Login', избор на език (английско знаме, 'English'), поле за потребителско име и поле за парола и тъмен бутон 'Login'.
Текстово описание на това изображение
Екранна снимка на уеб интерфейса на Reduxi Configurator след влизане, светла тема. Горе вляво: лого 'reduxi configurator'. Заглавна лента: 'Home' вляво, зелен статус 'Connected' горе вдясно. Лява странична лента: разгъната секция 'Devices' със списък от записи, след това свити секции 'Manager', 'Configuration' и 'Settings'. Основна област: диаграма на енергийния поток. Къща в центъра с пръстен, стойност 24.20 kW. Иконка Grid горе вляво, 24.20 kW (червена точка на линията ѝ). Иконка Solar горе вдясно, стойност '-'. Лява иконка (батерия или устройство), 6.700 kW (зелена точка на линията ѝ). Десни иконки (батерия и устройство), стойности '-'. Иконка EV charger долу вляво, 31.00 kW. Друга иконка на устройство долу вдясно. Етикет 'Energy manager' под къщата.
5 Добавяне на хибридния инвертор AlphaESS към Reduxi
След като хибридният инвертор AlphaESS е свързан, регистрирайте го като ново устройство.
5.1 Основни настройки
Влезте локално в Reduxi Configurator на контролера (вж. точка 4) и щракнете върху + Add device.
Текстово описание на това изображение
Екранна снимка на страничната лента на Reduxi Configurator. Заглавие: логото reduxi Configurator. Секцията Devices (с иконка минус) съдържа: Iskraemeco AM550 (иконка на електрически стълб) и два записа с иконки на слънце и без видими имена. Най-долу е бутон Add device със знак плюс, отбелязан с циан правоъгълник.
В първата стъпка дефинирайте основните настройки:
- Device type:
Hybrid Inverter - Тип:
AlphaESS Smile Series - Име: име по ваш избор, например AlphaESS Smile G3-S5
Текстово описание на това изображение

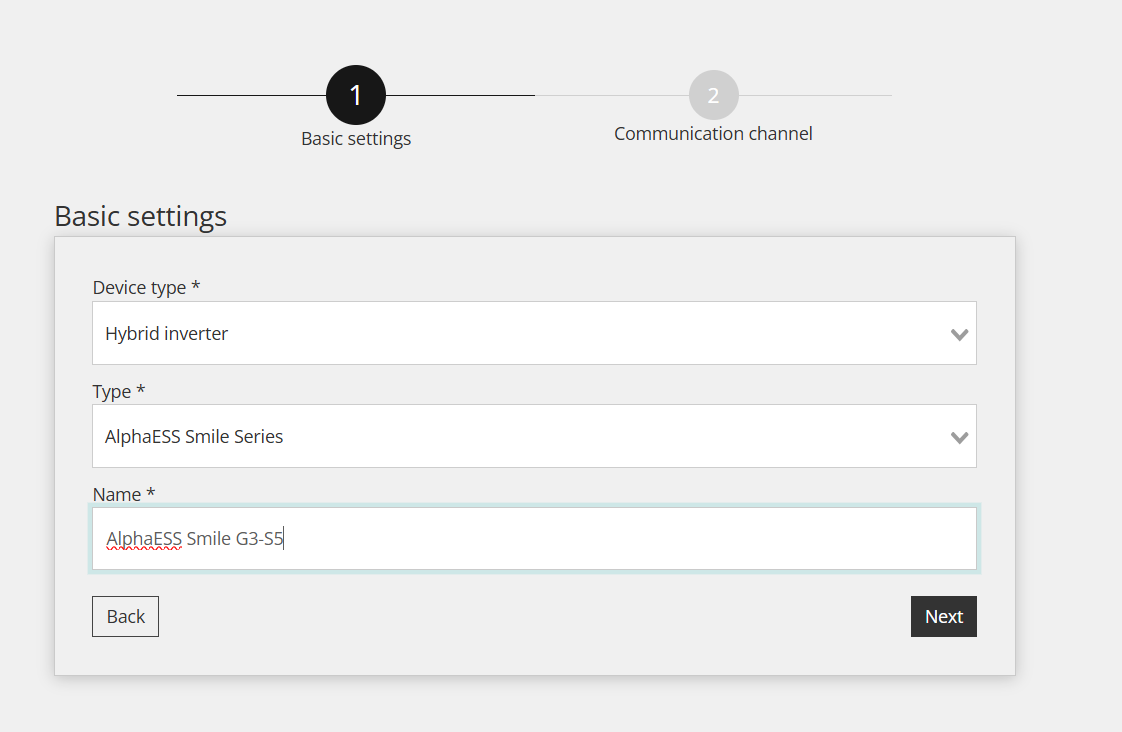

Екранна снимка на стъпка 1 'Basic settings' от съветника на Reduxi Configurator (стъпка 2 'Communication channel' е в сиво). Форма: Device type *: Hybrid inverter; Type *: AlphaESS Smile Series; Name *: AlphaESS Smile G3-S5 (полето е активно с курсор, правописът е подчертан). Бутони: Back, Next.
Щракнете върху Next, за да преминете към комуникационните настройки.
5.2 Настройки на комуникацията
Тази стъпка настройва Modbus връзката между Reduxi Controller и инвертора. Изберете Modbus TCP/IP или Modbus RTU в зависимост от връзката, която използвате.
Modbus TCP
| Параметър | Стойност |
|---|---|
| Връзка | TCP/IP |
| IP | IP адрес на инвертора AlphaESS или използвайте Scan for IP |
| Порт | 502 |
| Modbus unit ID |
85 (по подразбиране) |

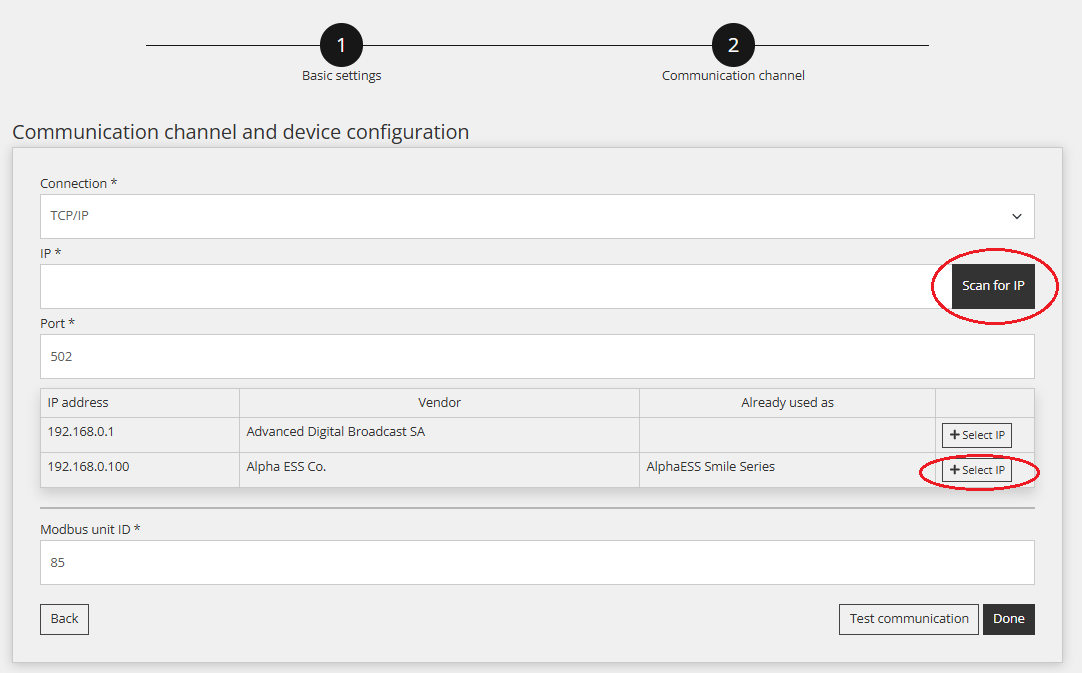

Текстово описание на това изображение
Екранна снимка на стъпка 2 'Communication channel' от съветника на Reduxi Configurator (стъпка 1 'Basic settings' е завършена) със заглавие 'Communication channel and device configuration'. Полета: Connection *: TCP/IP; IP *: празно, с бутон 'Scan for IP', обграден с червено; Port *: 502. Таблица с намерени устройства, колони IP address, Vendor, Already used as, като всеки ред има бутон '+ Select IP': ред 1: 192.168.0.1, Advanced Digital Broadcast SA, (празно); ред 2: 192.168.0.100, Alpha ESS Co., AlphaESS Smile Series, бутонът му '+ Select IP' е обграден с червено. Modbus unit ID *: 85. Бутони: Back, Test communication, Done.
Modbus RTU
| Параметър | Стойност |
|---|---|
| Връзка | Local Port |
| Порт | 1 |
| Baudrate | 9600 |
| Data bits | 8 |
| Stop bits | 1 |
| Parity | None |
| Modbus unit ID |
85 (по подразбиране) |
Текстово описание на това изображение

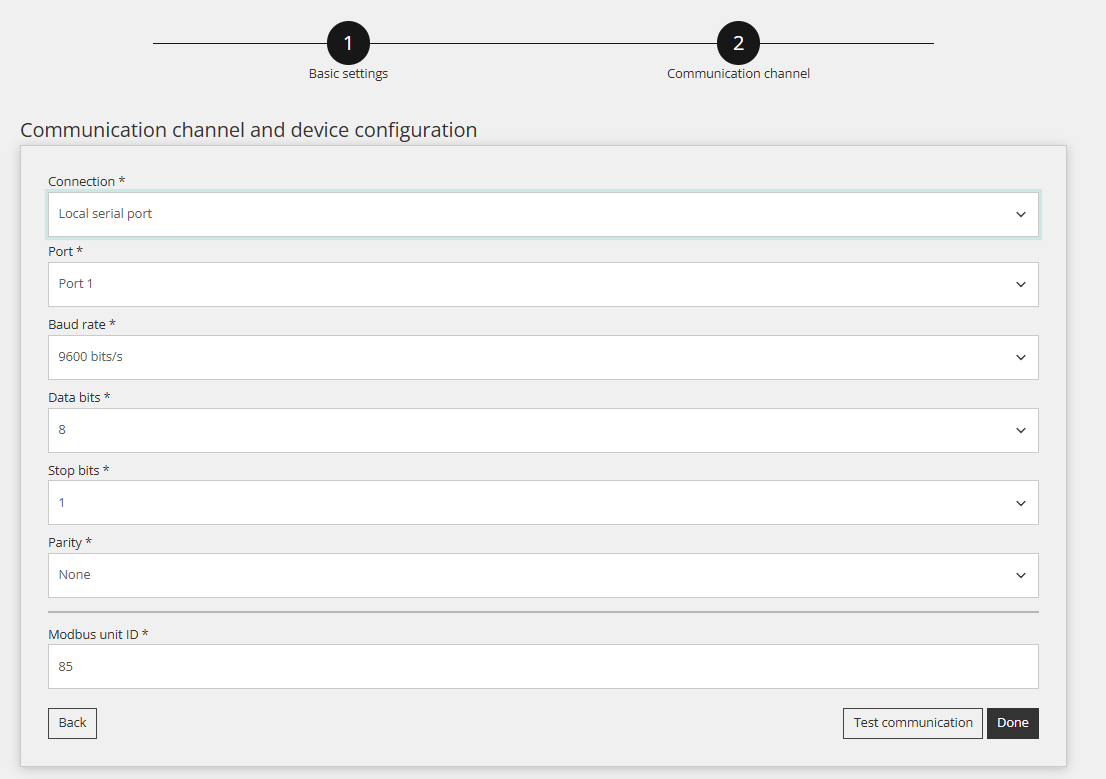

Екранна снимка на стъпка 2 'Communication channel' от съветника на Reduxi Configurator (стъпка 1 'Basic settings' е завършена) със заглавие 'Communication channel and device configuration'. Полета: Connection *: Local serial port; Port *: Port 1; Baud rate *: 9600 bits/s; Data bits *: 8; Stop bits *: 1; Parity *: None; Modbus unit ID *: 85. Бутони: Back, Test communication, Done.
5.3 Тест на комуникацията
Щракнете върху Test communication в долната част на съветника. Тестът чете инвертора AlphaESS еднократно и не записва нищо. Ако тестът е успешен, щракнете върху Done: устройството се създава само с Done.
Текстово описание на това изображение
Екранна снимка на долната лента с бутони на страница на Reduxi Configurator. Вляво: бутон 'Back'. Вдясно: бутон 'Test communication' (отбелязан с циан рамка) и тъмен бутон 'Done'.
Текстово описание на това изображение
Екранна снимка на страницата 'Communication channel and device configuration' в Reduxi Configurator. Connection *: TCP/IP (падащ списък). IP *: 192.168.50.243, с бутон 'Scan for IP'. Port *: 502, с бутон 'Test port'. Modbus unit ID *: 1. Бутони най-долу: Back (вляво), Test communication и Done (вдясно). Бутонът Done е отбелязан с циан рамка.
Тестът връща един от два резултата:
Текстово описание на това изображение
Екранна снимка на диалог Test communication в Reduxi Configurator (затварящо X горе вдясно, тъмен бутон Close долу вдясно). Зелен текст в бяло поле: Successful readout from device. Battery active power: 330.0 W; Battery current: 0.9952 A; Battery export active energy: 740760.0 Wh; Battery import active energy: 765890.0 Wh; Battery max. active power: 8210.0 W; Battery max. state of charge: 100 %; Battery min. active power: -9131.0 W; Battery min. state of charge: 0.0 %; Battery state name: CHARGING null; Battery state of charge: 33.8 %; Battery state of health: 100.0 %; Battery temperature: 23.1 °C; Battery voltage: 331.6 V; Error: false null; Grid active power: 5.0 W; Grid export active energy: 1588740.0 Wh; Grid frequency: 50.01 Hz; Grid import active energy: 0.0 Wh; Grid state name: METER_ONLINE null; Inverter active power: -441.0 W; Inverter max. power: 10000.0 W; Inverter min. power: -10000.0 W; Load active power: 446.0 W; Load import active energy: 0.0 Wh; Model name: SigenStorEC100TP null; PV active power: -963.0 W; PV current: -1.99 A; PV export active energy: 0.0 Wh; PV min. active power: -10000.0 W; PV state name: CONNECTED null; PV voltage: 322.3 V; State name: RUNNING null. Допълнителни параметри: BATTERY_CAPACITY_MAX_WH: 16120.0; BATTERY_CAPACITY_WH: 5448.56; GRID_EXPORT_POWER_ACTIVE: 0.0; GRID_IMPORT_POWER_ACTIVE: 5.0; GRID_POWER_ACTIVE_L1: 0.0; GRID_POWER_ACTIVE_L2: 5.0; GRID_POWER_ACTIVE_L3: 5.0 (частично отрязано на изображението); PV_POWER_ACTIVE_MAX: 0.
Текстово описание на това изображение
Екранна снимка на диалог със заглавие Test communication с x за затваряне горе вдясно. Съобщение с червен текст: Unable to communicate with device. Тъмен бутон долу вдясно: Close.
Ако тестът не успее, проверете настройките и окабеляването и опитайте отново.
6 Проверка на показанията
6.1 Последни измервания
Проверете измерените стойности и дали устройството комуникира правилно в Devices – AlphaESS Smile G3-S5 – Last measurements в Reduxi Configurator.
Текстово описание на това изображение
Екранна снимка на страницата 'Last measurements' на устройство в Reduxi Configurator. Раздели: Last measurements (активен), Analyze, Archive. Горе вдясно: падащ списък за опресняване 'Without refreshing' и бутон за опресняване. Карта 'Control type': бутони Auto (светлозелен) и Manual (тъмен, избран); времева отметка 14. 03. 2025 12:49:13. Всички стойности по-долу имат времева отметка 14. 03. 2025 12:49:01, освен ако не е посочено друго. Карта PV: PV active power -1.0 kW; PV current -1.98 A; PV voltage 327.63 V; PV export active energy 587.0 kWh; PV min. active power -10.0 kW; PV export active power limit: празно (единица kW); enumeration.PV_STATE_NAME: CONNECTED. Карта Load: Load active power 0.4 kW; Load import active energy 1,109.2 kWh. Карта Battery: Battery active power 0.4 kW; Battery current 1.09 A; Battery voltage 331.60 V; Battery state name CHARGING; Battery state of charge 33.80 %; Battery min. state of charge 0.00 %; Battery max. state of charge 100.00 %; Battery import active energy 765.9 kWh; Battery export active energy 740.8 kWh; Battery min. active power -9.1 kW; Battery max. active power 8.2 kW; Battery active power setpoint 1.0 kW. Карта Inverter: Inverter active power -0.4 kW; Inverter max. active power 10.0 kW; Inverter min. active power -10.0 kW; State name RUNNING; Error OFF. Карта Grid: Grid frequency 49.990 Hz; Grid active power 0.0 kW; Grid import active power limit: празно (kW); Grid export active power limit: празно (kW); enumeration.GRID_STATE_NAME METER_ONLINE; Grid export active energy 1,588.7 kWh; Grid import active energy 0.0 kWh. Карта Other: Battery state of health 100.00 %; Battery temperature 23.10 °C; Model name SigenStorEC100TP; Communication error OFF (времева отметка 12:48:56); Control type MANUAL; Mode name setpoint SELF_CONSUMPTION.
6.2 Включване на управлението от Reduxi
За разширено управление включете устройството в режимите за оптимизация на системата Reduxi. В Devices – AlphaESS G3-S5 в Reduxi Configurator задайте control type на AUTO. Само така командите на стратегията въздействат върху батерията.
За да постигнете максимална гъвкавост и намаляване на разходите за енергия с динамични цени и динамични тарифи, определете стратегия, както е описано в Стратегии за Reduxi controller.
След като добавите устройството, можете да го наблюдавате и управлявате през приложението на Reduxi.
✓ Обобщение
Подготовка (точки 1–2): Прочетете документите на производителя и подгответе кабела или Wi-Fi донгъла и лаптоп или таблет.
AlphaESS Smile (точка 3): Свържете инвертора през LAN, Wi-Fi донгъл или Modbus RTU. Поискайте най-новия фърмуер от поддръжката на AlphaESS. Обновяването активира TCP или RTU комуникацията.
Добавяне в Reduxi (точки 4–5): Отворете Configurator и добавете устройството с тип AlphaESS Smile Series. Въведете IP и порт 502 или стойностите за RTU, както и Modbus unit ID 85. Изпълнете Test communication.
Пускане в работа (точка 6): Проверете Last measurements и задайте control type на AUTO.
→ Често срещани проблеми
| Проблем | Решение |
|---|---|
| Тестът на комуникацията не успява | Проверете настройките и свързването. Проверете IP адреса, порта 502 и Modbus unit ID 85, както и дали е инсталиран най-новият фърмуер (вж. точка 3). |
| Modbus TCP не отговаря | Инверторът се нуждае от най-новия фърмуер, а при Wi-Fi донгъл - и донгълът. Обърнете се към поддръжката на AlphaESS: info@alpha-ess.com. Обновяването активира TCP комуникацията. |
| Modbus RTU не отговаря | Проверете свързването (RS 485 + на пин 5, RS 485 - на пин 4) и настройките на RTU: порт 1, 9600 baud, 8 бита данни, 1 стоп бит, без паритет. Инверторът се нуждае от най-новия фърмуер. |
| IP адресът не е намерен при сканирането | Изберете подходящия IP адрес от списъка и го добавете с бутона select IP. В противен случай въведете IP адреса ръчно. |
| Open configurator не се отваря или остава празен | Тунелът все още не е активен. Изчакайте около 30 секунди и проверете дали контролерът е онлайн. |
Влизането с admin се отхвърля |
Паролата е променена по време на инсталацията. Попитайте инсталатора. Паролата на профила в Reduxi тук не работи. |
reduxi.local не се зарежда |
Вашето устройство не е в същата мрежа като контролера. Използвайте IP адреса или тунелната връзка. |
| Тестът на комуникацията не успява, устройството е офлайн | Проверете достъпността, IP адреса / порта / unit ID и дали протоколът е включен на устройството. |
