Как да свържете AC-свързан соларен инвертор (хибриден инвертор Deye, допълнителна PV на порта GEN) с Reduxi контролер
Настройки за хибриден инвертор Deye с допълнителен AC-свързан PV инвертор на порта GEN.
Текстово описание на това изображение

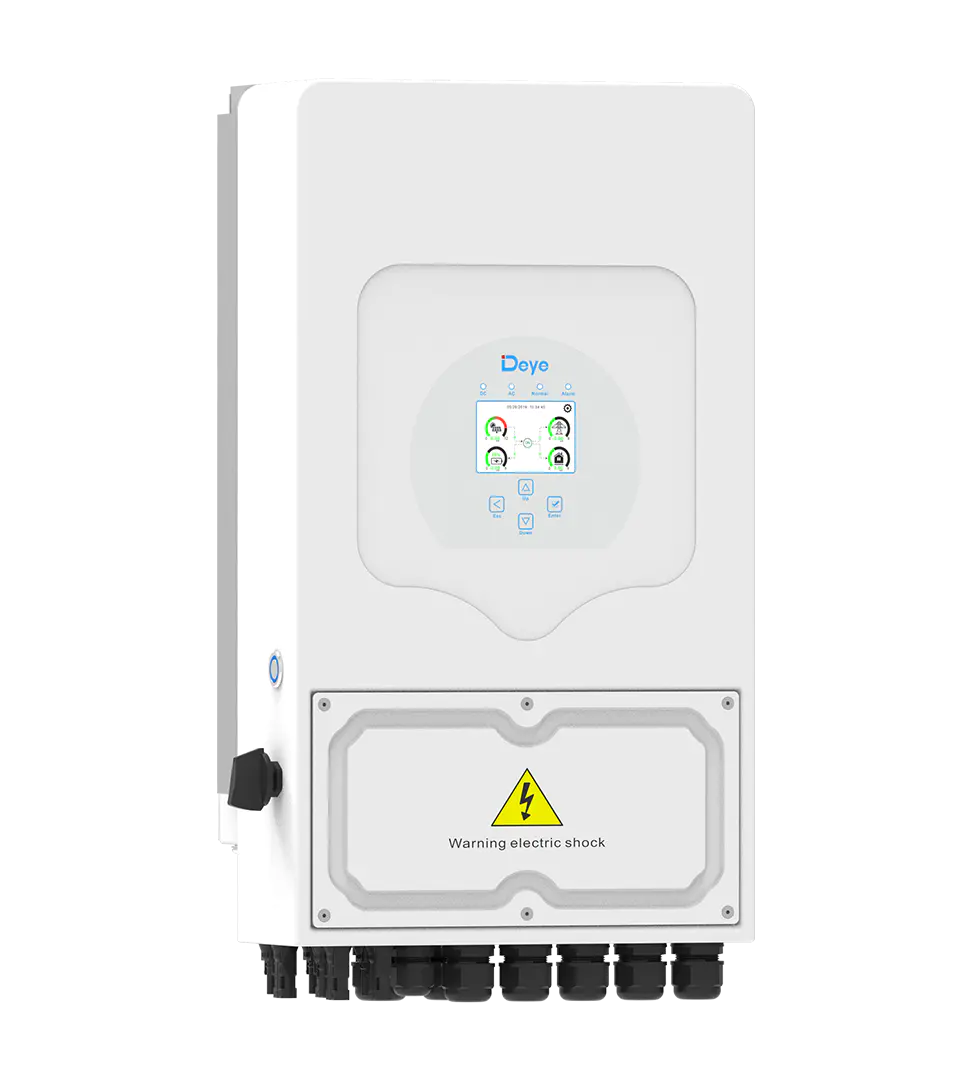

Снимка на бял хибриден инвертор за стенен монтаж с логото 'Deye' на лицевата страна. Има кръгъл дисплеен панел с малък цветен екран и бутони за докосване под логото и закръглен правоъгълен капак долу с жълт предупредителен триъгълник с надпис 'Warning electric shock'. Кабелни холандери са по долния ръб.
1 Необходимо оборудване
Нужни са Ви следните компоненти:
- Хибриден инвертор Deye с допълнителен PV инвертор, свързан към порта GEN
- Допълнителен Grid Tie електромер (Grid_Tie_meter2) или Reduxi RS485 емулатор, ако електромерът не може да бъде свързан към хибридния инвертор Deye (вж. Точка 4)
- Reduxi Controller
- Лаптоп или таблет с достъп до интернет за конфигуриране на устройството в Reduxi
2 Преглед на системата и окабеляване
2.1 Схема
Схемата показва AC-свързания соларен инвертор и хибридния инвертор Deye с допълнителната PV, свързана към порта GEN.
Текстово описание на това изображение

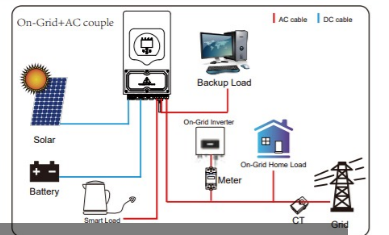

Схема със заглавие 'On-Grid+AC couple' с легенда: червена линия 'AC cable', синя линия 'DC cable'. Компоненти с етикети: hybrid inverter (горе в центъра); Backup Load (икона на компютър); Solar (икона на панел); Battery; Smart Load (икона на кана); On-Grid Inverter (малка кутия на инвертор); Meter; On-Grid Home Load (икона на къща); CT; Grid (електропровод). Solar и Battery се свързват към хибридния инвертор със сини DC линии. Червени AC линии свързват инвертора с Backup Load, Smart Load, On-Grid Inverter и Meter и вървят към CT и Grid отдясно; On-Grid Inverter и Meter захранват On-Grid Home Load.
2.2 Дефиниция на изводите (PIN)
- PIN 1 и 2:
EX_meter_for_CT - PIN 4 и 5:
Grid_Tie_meter2
Текстово описание на това изображение

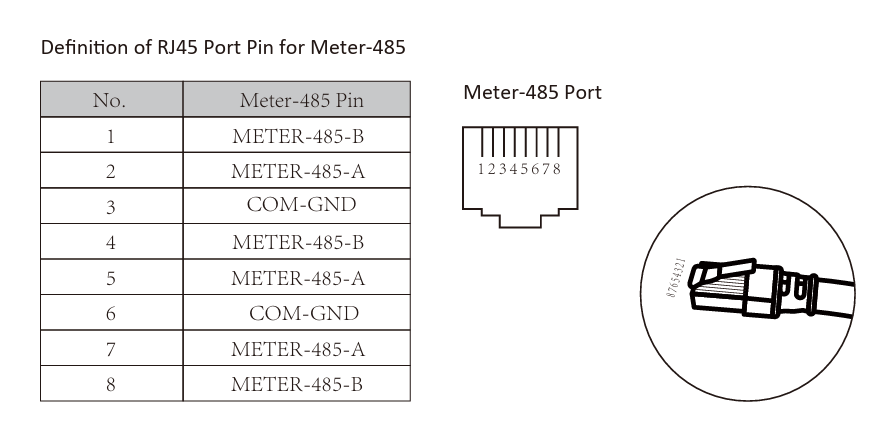

Екранна снимка от ръководство със заглавие 'Definition of RJ45 Port Pin for Meter-485'. Таблица с колони No. и Meter-485 Pin: 1 METER-485-B; 2 METER-485-A; 3 COM-GND; 4 METER-485-B; 5 METER-485-A; 6 COM-GND; 7 METER-485-A; 8 METER-485-B. Вдясно: чертеж на 'Meter-485 Port' като RJ45 гнездо с изводи, номерирани 1 2 3 4 5 6 7 8, и обкръжено увеличение на RJ45 щекер с кабел.
3 Конфигуриране на устройството (хибриден инвертор Deye)
3.1 Разширени настройки
Под Advanced Settings задайте двете опции на TRUE и изберете своя електромер.
Текстово описание на това изображение

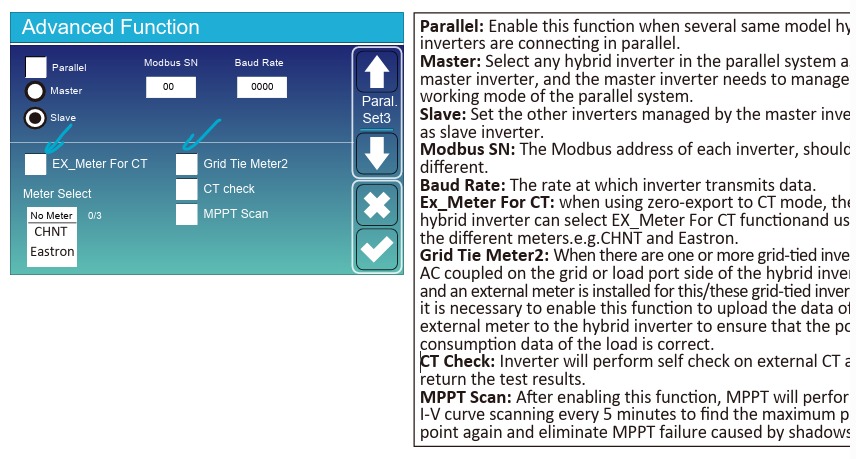

Екранна снимка на екрана 'Advanced Function' (син панел) на инвертор Deye до помощен текст. Лява страна: поле за отметка Parallel (не е отбелязано); радио бутони Master (не е избран) и Slave (избран); Modbus SN: 00; Baud Rate: 9600; поле за отметка EX_Meter For CT със синя стрелка, сочеща към него; поле за отметка Grid Tie Meter2 със синя стрелка, сочеща към него; поле за отметка CT check; поле за отметка MPPT Scan; падащ списък Meter Select, показващ 'No Meter', със записи в списъка CHNT и Eastron. На това изображение двете полета със стрелки изглеждат празни (не се вижда отметка), което се различава от надписа 'both options set to TRUE'. Бутони отстрани: Paral Set3, стрелка надолу, X, отметка. Дясна страна: помощен текст (отрязан в десния ръб), описващ Parallel, Master, Slave, Modbus SN, Baud Rate, Ex_Meter For CT, Grid Tie Meter2, CT Check и MPPT Scan.
3.2 Modbus настройки за Grid_Tie_meter2
| Параметър | Стойност |
|---|---|
| Baudrate | 9600 |
| Slave | 2 |
3.3 Допълнителна PV на порта GEN
Допълнителната PV е свързана към порта GEN.
Текстово описание на това изображение

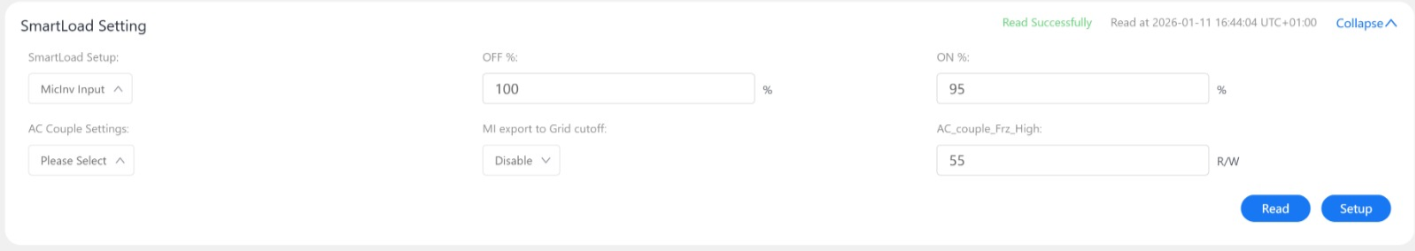

Малка екранна снимка на панел с настройки със заглавие 'SmartLoad Setting' (уеб интерфейс на инвертор Deye). Два реда полета: първи ред: падащ списък SmartLoad setup, OFF % със стойност 100 и единица %, ON % със стойност 95 и единица %; втори ред: падащ списък 'AC Couple Settings', показващ 'Please select', падащ списък 'MI export to Grid cut-off', показващ 'Disable', и поле със стойност около 55 и единица. Горе вдясно: зелено съобщение за състояние 'Read Successfully' с времеви печат и връзка 'Collapse'. Два сини бутона долу вдясно: 'Read' и 'Setup'.
4 Емулатор за допълнителния Grid Tie електромер
Използвайте емулатора, когато допълнителният Grid Tie електромер не може да бъде свързан към хибридния инвертор Deye. В този случай RS485 интерфейсът на Reduxi Controller емулира данните на електромера за хибридния инвертор Deye.
Схема на окабеляването:
Текстово описание на това изображение

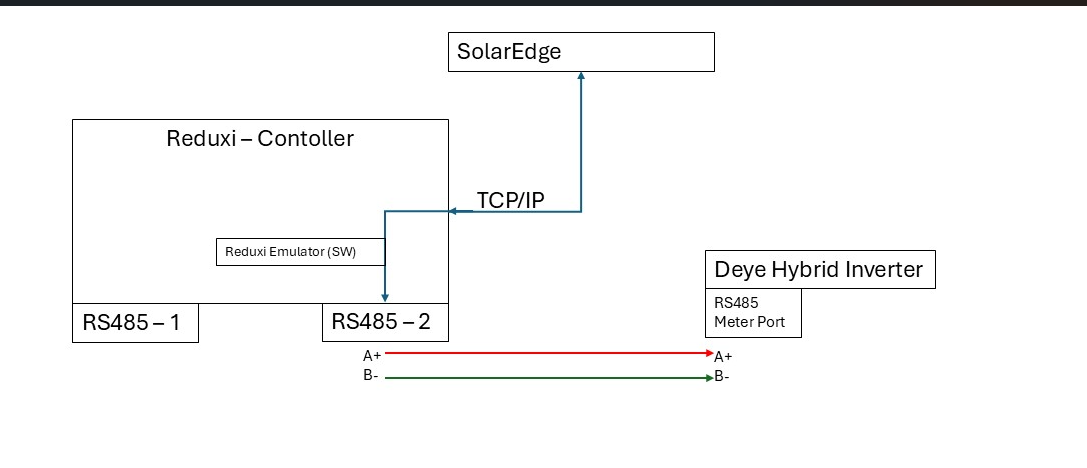

Схема на окабеляването на емулатора. Блокове: 'SolarEdge' горе; голям блок 'Reduxi – Contoller' [изписано така на изображението], съдържащ малък блок 'Reduxi Emulator (SW)' и два блока за портове 'RS485 – 1' и 'RS485 – 2'; блок 'Deye Hybrid Inverter' с подблок 'RS485 Meter Port'. Синя линия с надпис 'TCP/IP' върви от блока SolarEdge към блока Reduxi Emulator (SW) вътре в контролера, със стрелка към RS485 – 2. От RS485 – 2 две линии вървят към RS485 Meter Port на Deye: червена линия A+ към A+ и зелена линия B- към B-.
5 Влизане в уеб интерфейса на Reduxi
Можете да отворите уеб интерфейса на Reduxi по два начина:
Текстово описание на това изображение
Екранна снимка на три екрана на мобилното приложение Reduxi един до друг, с циан рамки и номерирани значки от 2 до 4. Ляв екран (табло, тъмна тема): иконка за меню горе вляво, отбелязана с рамка и значка 2; лого 'reduxi'; раздели 'Real time data' (активен) и 'Statistics'; цена 5.79 € и температура 3.2 °C; диаграма на енергийния поток с къща в центъра (-1.25 kW) и иконки със стойности 69.0 W, 1.3 kW, 1.1 kW (червен кръг), -165.0 W с 97 % (червен кръг) и стойности 0.0 W долу; раздели 'Power' и 'Energy'; долна навигация: Dashboard, Diagnostics, Device control, Settings. Среден екран (странично меню): лого 'reduxi', 'Number of locations: 1233', заглавие 'Reduxi device management', записи '+ Add Reduxi location' и 'Reduxi devices' (отбелязан с рамка и значка 3), след това 'My profile' и 'About app'. Десен екран (страница на устройство): Back; картина на черен контролер Reduxi с два Ethernet порта; статус 'Connected'; карта 'Update available': 'New update is available for your Reduxi device.' с бутон 'Download and install update'; карта 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' с бутон 'Activate tunnel connection' (отбелязан с рамка и значка 4); карта 'Unit details' с поле 'Unit ID'.
Текстово описание на това изображение
Екранна снимка, съставена от две части една до друга. Лява част: екран на мобилното приложение Reduxi на тъмен фон. Горе: бутон Back; картина на черен контролер Reduxi с два Ethernet порта и клемен блок; статус 'Connected' с иконка на Wi-Fi. Карта 'Update available': 'New update is available for your Reduxi device.' с бутон 'Download and install update'. Карта 'Connect to configurator' с иконка на ключ: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' и бутон 'Open configurator', отбелязан с циан рамка и номерирана значка 5. Отдолу: карта 'Unit details' с поле 'Unit ID' (стойността не се вижда). Дясна част: Reduxi Configurator, отворен в браузър, отбелязан с циан рамка и номерирана значка 6. Заглавна лента: стрелка за назад, 'Tunnel connection', иконка за презареждане. Лява странична лента с иконки (мълния, чип, светкавица, стълбовидна диаграма, зъбно колело). Страница 'Home' със зелена иконка на връзка. Зелено съобщение: 'New patch available. Click here to apply.' със затварящо X. Час 09:12:56. Диаграма на енергийния поток с къща в центъра (1.700 kW) и иконки за мрежа (0.000 kW), слънце (1.700 kW), батерия (зелена, 0.000 kW и 0.800 kW), устройство вляво (0.900 kW), електрически автомобил и зарядно устройство или друго устройство долу. Етикет 'Energy manager' най-долу.
http://reduxi.local. IP адреса на контролера ще намерите в списъка с устройства на рутера или в приложението Reduxi под Reduxi devices.admin · Парола: admin (фабрична настройка)Текстово описание на това изображение
Екранна снимка на страницата за вход в Reduxi Configurator в прозорец на Chrome. Адресната лента показва 'Not secure' и 'reduxi.local'; адресната лента е отбелязана с циан рамка и увеличено копие на нея (циан рамка, текст 'Not secure reduxi.local') е показано вляво, свързано с циан линия. Фон на страницата: светлосив линеен чертеж на къща със соларни панели (зелени), стенна кутия, инвертор, кола и зарядно устройство. Горе вляво: лого 'reduxi configurator'. В центъра е кутия за вход със заглавие 'Login', избор на език (английско знаме, 'English'), поле за потребителско име и поле за парола и тъмен бутон 'Login'.
Текстово описание на това изображение
Екранна снимка на уеб интерфейса на Reduxi Configurator след влизане, светла тема. Горе вляво: лого 'reduxi configurator'. Заглавна лента: 'Home' вляво, зелен статус 'Connected' горе вдясно. Лява странична лента: разгъната секция 'Devices' със списък от записи, след това свити секции 'Manager', 'Configuration' и 'Settings'. Основна област: диаграма на енергийния поток. Къща в центъра с пръстен, стойност 24.20 kW. Иконка Grid горе вляво, 24.20 kW (червена точка на линията ѝ). Иконка Solar горе вдясно, стойност '-'. Лява иконка (батерия или устройство), 6.700 kW (зелена точка на линията ѝ). Десни иконки (батерия и устройство), стойности '-'. Иконка EV charger долу вляво, 31.00 kW. Друга иконка на устройство долу вдясно. Етикет 'Energy manager' под къщата.
6 Добавяне на устройството в Reduxi
6.1 Основни настройки
Добавете хибридния инвертор Deye в Reduxi Configurator, както е описано в Свързване на хибриден инвертор Deye с Reduxi. Влезте локално в Reduxi Configurator (вж. Точка 5) и щракнете върху + Add device.
6.2 Тест на комуникацията
Щракнете върху Test communication най-долу в съветника. Той отчита хибридния инвертор Deye веднъж и не запазва нищо. Ако тестът е успешен, щракнете върху Done: само Done създава устройството.
Текстово описание на това изображение
Екранна снимка на долната лента с бутони на страница на Reduxi Configurator. Вляво: бутон 'Back'. Вдясно: бутон 'Test communication' (отбелязан с циан рамка) и тъмен бутон 'Done'.
Текстово описание на това изображение
Екранна снимка на страницата 'Communication channel and device configuration' в Reduxi Configurator. Connection *: TCP/IP (падащ списък). IP *: 192.168.50.243, с бутон 'Scan for IP'. Port *: 502, с бутон 'Test port'. Modbus unit ID *: 1. Бутони най-долу: Back (вляво), Test communication и Done (вдясно). Бутонът Done е отбелязан с циан рамка.
7 Проверка на показанията
7.1 Last measurements
След като комуникацията е установена, проверете стойностите на устройствата в Reduxi Configurator под Devices.
7.2 Включване на управлението от Reduxi
Задайте control type на AUTO. Само тогава командите от стратегията влияят на устройството. За да дефинирате стратегия, вж. Стратегии за Reduxi контролера.
✓ Обобщение
Подготовка (точки 1–2): Подгответе хибридния инвертор Deye, допълнителния Grid Tie електромер или Reduxi RS485 емулатора и окабеляването.
Хибриден инвертор Deye (точки 3–4): Задайте двете разширени настройки на TRUE, задайте Grid_Tie_meter2 на 9600 baud и slave 2 и изключете MI export to Grid.
Добавяне в Reduxi (точки 5–6): Влезте в Reduxi Configurator, добавете устройството и тествайте комуникацията.
Пускане в работа (точка 7): Проверете показанията и задайте control type на AUTO.
→ Често срещани проблеми
| Проблем | Решение |
|---|---|
| Grid_Tie_meter2 не отговаря | Проверете връзката по PIN (PIN 4 и 5), baudrate 9600 и slave адрес 2. |
| Допълнителната PV изнася към мрежата | Проверете дали MI export to Grid е Disabled (точка 3.3). |
| Open configurator не се отваря или остава празен | Тунелът все още не е активен. Изчакайте около 30 секунди и проверете дали контролерът е онлайн. |
Влизането с admin се отхвърля |
Паролата е променена по време на инсталацията. Попитайте инсталатора. Паролата на профила в Reduxi тук не работи. |
reduxi.local не се зарежда |
Вашето устройство не е в същата мрежа като контролера. Използвайте IP адреса или тунелната връзка. |
| Тестът на комуникацията не успява, устройството е офлайн | Проверете достъпността, IP адреса / порта / unit ID и дали протоколът е включен на устройството. |
