Как да свържете система за съхранение на енергия CHINT POWER CPS ES-125kW-261kWh-EU с Reduxi контролер
Интегрирайте системата за съхранение на енергия CHINT C&I с Reduxi контролера чрез Modbus TCP/IP за максимална гъвкавост и по-ниски разходи за енергия.
Текстово описание на това изображение

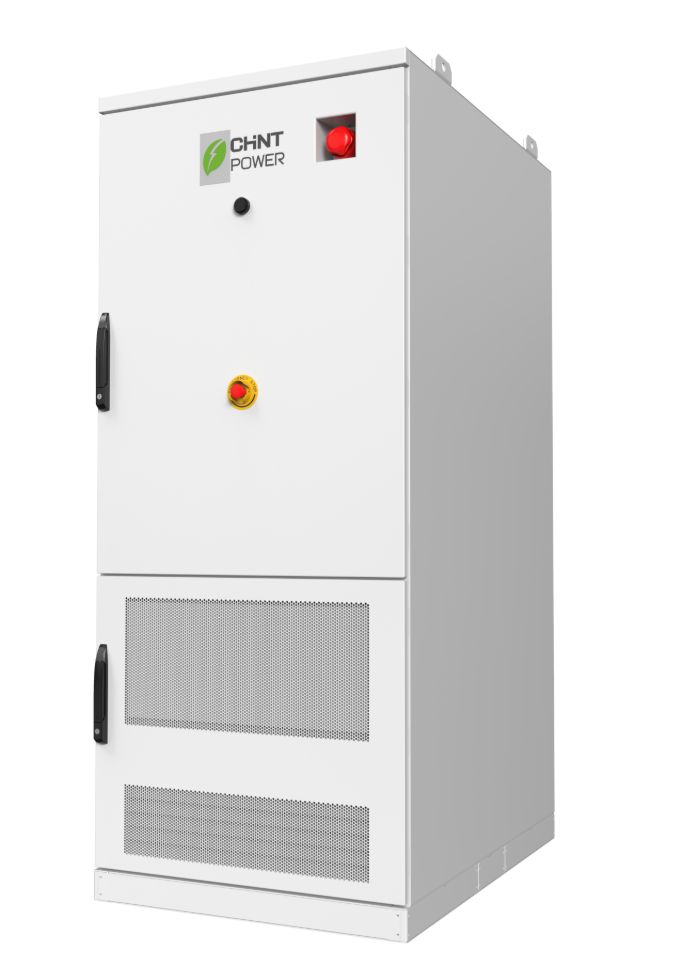

Продуктова снимка (изображение от производителя) на свободностоящ бял шкаф за съхранение на енергия за открито с логото 'CHINT POWER' (зелен символ на листо) в горната част на вратата. Червен бутон за авария е в нишата горе вдясно на лицевата страна, а още един кръгъл жълто-червен бутон за аварийно спиране е в средата на вратата; малък черен кръгъл бутон е под логото. Вратата има черна дръжка на левия ръб. Перфорирани вентилационни решетки са в долната част на вратата и над цокъла. Показан на бял фон.
1 Техническа документация
Основните данни по-долу са от техническия лист на производителя за CPS ES-125kW/261kWh-EU.
Документи на производителя:
- Технически лист – CPS ES-125kW/261kWh-EU (PDF, EN)
- Ръководство за потребителя – издание за САЩ, Rev. 1.6 (PDF, EN)
- Ръководство за потребителя, модел за ЕС – CPS ES-125kW/261kWh-EU, v2.1, април 2026 г. (PDF, EN)
- Страница на продукта CHINT POWER – CPS ES-125kW/261kWh-EU
2 Необходимо оборудване
- Reduxi Controller (инсталиран и онлайн)
- Система за съхранение на енергия CHINT CPS ES-125kW-261kWh-EU, въведена в експлоатация
- Ethernet кабел (Cat5 или Cat6) за порта LAN1 на модула LEMS
- Локална мрежа, споделена от ESS и Reduxi контролера, или директна кабелна връзка към устройството Reduxi
- IP адрес на ESS (можете да го намерите с мрежовото сканиране в Reduxi Configurator)
- Лаптоп или таблет с достъп до интернет за конфигуриране на устройството в Reduxi
3 Обзор на системата и свързване
Системата за съхранение на енергия CHINT (ESS) поддържа протокола Modbus TCP за комуникация с Reduxi контролера. Свържете я с Ethernet кабел (Cat5 или Cat6) към същата локална мрежа като Reduxi контролера или директно към устройството Reduxi. Връзката се осъществява през мрежовия порт LAN1 на модула LEMS на ESS.
Текстово описание на това изображение
Схема на мрежовата връзка. Компоненти: Reduxi контролер (сива кутия с лого на reduxi, етикет 'Controller'); Router (бял Wi-Fi рутер, етикет 'Router'); икона на глобус WWW (интернет); шкаф CHINT ESS (бял шкаф с лого CHINT POWER, червен превключвател и етикет 'CHINT ESS CPS'). Връзки: Controller към Router: плътна светлосиня линия с надпис 'Ethernet'; Router към CHINT ESS: плътна светлосиня линия с надпис 'Ethernet'; Router към интернет (WWW): прекъсната светлосиня линия.
Текстово описание на това изображение
Чертеж на производителя, 'Figure 3-10 LEMS Location'. Вляво: линеен чертеж на отворен шкаф за съхранение на енергия с батерийни модули, наредени отляво, и врата отдясно; модулът LEMS на вратата е откроен със светлосиньо поле и водеща линия с надпис 'LEMS'. Вдясно: уголемен изглед на модула LEMS в светлосиня рамка с етикет '4n', LAN порт горе и два порта с етикети 'COM1' и 'COM2'. Светлосиня линия върви от горния порт към тюркоазен Ethernet щекер, сочещ надолу, с етикет 'Ethernet'.
4 Конфигуриране на устройството на ESS
Две настройки на ESS го подготвят за Reduxi: връзката Modbus TCP и режимът на дистанционно управление (remote dispatch).
4.1 Modbus TCP
ESS поддържа комуникация по Modbus TCP за EMS на трети страни, като Reduxi. Комуникацията минава през порта LAN1 на модула LEMS. В повечето инсталации не е необходимо специално действие "enable Modbus". След въвеждане в експлоатация се уверете, че:
- LEMS има валиден IP адрес в локалната мрежа,
- Reduxi може да достигне устройството през мрежата и
- TCP порт
502е отворен на ESS.
Ако комуникацията не работи, проверете мрежовите настройки на ESMU в локалния интерфейс и вижте документацията или поддръжката на CHINT.
4.2 Настройки на EMS (System remote dispatch)
За да може Reduxi да управлява CHINT ESS, коригирайте настройките в уеб интерфейса на ESS.
BMS се намира от вътрешната страна на вратата. Ако при активиране на сензорния екран се поиска парола, въведете следните данни по подразбиране:
Username: admin · Password: 12345678
Текстово описание на това изображение
Чертеж на производителя, 'Figure 3-8 BMS Location' [както е отпечатано на изображението]. Линеен чертеж на отворен шкаф за съхранение на енергия с батерийни модули, наредени отляво, и отворена врата отдясно. Светлосин квадрат откроява дисплейния панел от вътрешната страна на вратата.
След това се отваря главната страница на системата.
Текстово описание на това изображение
Екранна снимка на уеб интерфейса на CHINT POWER ESS. Горно меню: Home, Setting (откроено със светлосиньо поле), Monitor, History, Operation, Help; горе вдясно: бутон Auto, потребител admin, език English. Ляво меню: Basic parameters (избрано), On-grid, Off-grid, Equipment parameters, User management. Раздели: Strategy (избран), Economic, Others. Подраздели: Operation (избран), Backup, Fault handling, External ac solar. Полета: Dispatch mode: Self-consumption; Off-grid to On-grid: Manual; On-grid to Off-grid: Manual; Grid first policy: On-grid; Switch type: Non-seamless. Селекторът на страници най-долу показва страница 1.
Текстово описание на това изображение
Екранна снимка на уеб интерфейса на CHINT POWER ESS. Горно меню: Home, Setting (избрано), Monitor, History, Operation, Help; горе вдясно: бутон Auto, потребител admin, език. Ляво меню: Basic parameters (избрано), On-grid, Off-grid, Equipment parameters, User management. Раздели: Strategy (избран), Economic, Others. Подраздели: Operation (избран), Backup, Fault handling, External ac solar. Полета: Dispatch mode: Self-consumption (текстът е отрязан като 'Self-consumptio') със стрелката на падащия списък, откроена със светлосиньо поле; Off-grid to On-grid: Manual; On-grid to Off-grid: Manual; Grid first policy: On-grid; Switch type: Non-seamless. Селекторът на страници най-долу показва страница 1.
Текстово описание на това изображение
Екранна снимка на диалога 'Modify parameter' в уеб интерфейса на CHINT ESS (X за затваряне горе вдясно). Поле: Dispatch mode (задължително) със затворена стойност на падащия списък 'Self-consu.' (отрязано). Отвореният списък показва: No control; System remote dispatch (откроено със светлосиньо поле); Device remote dispatch; Self-consumption (в зелено, текуща стойност); TOU; Remote plan dispatch; Peak shaving; още един запис е отрязан най-долу. Зелен бутон е частично скрит зад списъка; страницата на заден план е посивена.
5 Влизане в уеб интерфейса на Reduxi
Устройството се добавя в Configurator, уеб интерфейса на Reduxi Controller. Не го добавяте в самото приложение Reduxi, нито в Reduxi Cloud. Можете да го отворите по два начина:
Текстово описание на това изображение
Екранна снимка на три екрана на мобилното приложение Reduxi един до друг, с циан рамки и номерирани значки от 2 до 4. Ляв екран (табло, тъмна тема): иконка за меню горе вляво, отбелязана с рамка и значка 2; лого 'reduxi'; раздели 'Real time data' (активен) и 'Statistics'; цена 5.79 € и температура 3.2 °C; диаграма на енергийния поток с къща в центъра (-1.25 kW) и иконки със стойности 69.0 W, 1.3 kW, 1.1 kW (червен кръг), -165.0 W с 97 % (червен кръг) и стойности 0.0 W долу; раздели 'Power' и 'Energy'; долна навигация: Dashboard, Diagnostics, Device control, Settings. Среден екран (странично меню): лого 'reduxi', 'Number of locations: 1233', заглавие 'Reduxi device management', записи '+ Add Reduxi location' и 'Reduxi devices' (отбелязан с рамка и значка 3), след това 'My profile' и 'About app'. Десен екран (страница на устройство): Back; картина на черен контролер Reduxi с два Ethernet порта; статус 'Connected'; карта 'Update available': 'New update is available for your Reduxi device.' с бутон 'Download and install update'; карта 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' с бутон 'Activate tunnel connection' (отбелязан с рамка и значка 4); карта 'Unit details' с поле 'Unit ID'.
Текстово описание на това изображение
Екранна снимка, съставена от две части една до друга. Лява част: екран на мобилното приложение Reduxi на тъмен фон. Горе: бутон Back; картина на черен контролер Reduxi с два Ethernet порта и клемен блок; статус 'Connected' с иконка на Wi-Fi. Карта 'Update available': 'New update is available for your Reduxi device.' с бутон 'Download and install update'. Карта 'Connect to configurator' с иконка на ключ: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' и бутон 'Open configurator', отбелязан с циан рамка и номерирана значка 5. Отдолу: карта 'Unit details' с поле 'Unit ID' (стойността не се вижда). Дясна част: Reduxi Configurator, отворен в браузър, отбелязан с циан рамка и номерирана значка 6. Заглавна лента: стрелка за назад, 'Tunnel connection', иконка за презареждане. Лява странична лента с иконки (мълния, чип, светкавица, стълбовидна диаграма, зъбно колело). Страница 'Home' със зелена иконка на връзка. Зелено съобщение: 'New patch available. Click here to apply.' със затварящо X. Час 09:12:56. Диаграма на енергийния поток с къща в центъра (1.700 kW) и иконки за мрежа (0.000 kW), слънце (1.700 kW), батерия (зелена, 0.000 kW и 0.800 kW), устройство вляво (0.900 kW), електрически автомобил и зарядно устройство или друго устройство долу. Етикет 'Energy manager' най-долу.
reduxi.app), отворете обекта, отидете на Manage location → OEM devices и щракнете върху Activate tunnel connection. Потвърдете с OK, изчакайте около 30 секунди и щракнете върху Go to controller. Configurator се отваря в нов раздел без парола.http://reduxi.local. IP адреса ще намерите в списъка с устройства на рутера или в приложението на Reduxi под Reduxi devices.admin · Password: admin (фабрична настройка). Ако паролата е променена при монтажа, използвайте нея. Това не е паролата за Вашия акаунт в Reduxi.Текстово описание на това изображение
Екранна снимка на страницата за вход в Reduxi Configurator в прозорец на Chrome. Адресната лента показва 'Not secure' и 'reduxi.local'; адресната лента е отбелязана с циан рамка и увеличено копие на нея (циан рамка, текст 'Not secure reduxi.local') е показано вляво, свързано с циан линия. Фон на страницата: светлосив линеен чертеж на къща със соларни панели (зелени), стенна кутия, инвертор, кола и зарядно устройство. Горе вляво: лого 'reduxi configurator'. В центъра е кутия за вход със заглавие 'Login', избор на език (английско знаме, 'English'), поле за потребителско име и поле за парола и тъмен бутон 'Login'.
admin не е Вашият акаунт в Reduxi. reduxi.local работи само в същата мрежа като контролера.6 Добавете CHINT ESS към Reduxi
След като ESS е свързана и конфигурирана (вж. Точка 4) и Configurator е отворен (вж. Точка 5), регистрирайте я като ново устройство (CHINT CPS ES-125kW-261kWh-EU).
6.1 Основни настройки
Hybrid Inverter. Изберете Type: CHINT CPS ES-125kW-261kWh-EU. Наименувайте устройството по Ваш избор, например Chint Power ESS.Текстово описание на това изображение
Екранна снимка на страничната лента на Reduxi Configurator. Заглавие: логото reduxi Configurator. Секцията Devices (с иконка минус) съдържа: Iskraemeco AM550 (иконка на електрически стълб) и два записа с иконки на слънце и без видими имена. Най-долу е бутон Add device със знак плюс, отбелязан с циан правоъгълник.
Текстово описание на това изображение
Екранна снимка на стъпка 1 'Basic settings' от съветника на Reduxi Configurator (стъпка 2 'Communication channel' е посивена). Форма: Device type *: Hybrid inverter; Type *: CHINT CPS ES-125kW-261kWh-EU; Name *: Chint Power ESS. Бутони: Back, Next.
6.2 Настройки за комуникация
В следващата стъпка конфигурирате комуникационния канал, който е съществен за правилната комуникация по Modbus TCP/IP. Той установява връзката между Reduxi контролера и CHINT ESS.
| Параметър | Стойност |
|---|---|
| Връзка | TCP/IP |
| IP | IP адрес на CHINT ESS (можете да сканирате мрежата, за да намерите желания IP адрес) |
| Порт | 502 |
| Modbus unit ID | Същото ID, което е зададено на инвертора (по подразбиране: 1) |
| Control mode | Изберете кои EMS режими се използват за управление на EMS |
| Дали са свързани електромер и PV | Задайте на "да", ако електромерът и PV са свързани директно към устройството ESS |
Текстово описание на това изображение
Екранна снимка на стъпка 2 'Communication channel' от съветника на Reduxi Configurator (стъпка 1 'Basic settings' е готова) със заглавие 'Communication channel and device configuration'. Полета: Connection *: TCP/IP; IP *: празно, с бутон 'Scan for IP'; Port *: 502; Modbus unit ID *: 1; Control mode *: EMS by inverter; Is electricity meter installed?: превключвател Yes; Is PV installed?: превключвател Yes. Бутони: Back, Test communication, Done.
6.3 Проверка на комуникацията
Под полетата на комуникационния канал щракнете върху Test communication. Той отчита устройството веднъж и не запазва нищо, и проверява дали Modbus TCP/IP връзката между устройствата работи. Ако тестът е успешен, щракнете върху Done: само Done създава устройството.
Текстово описание на това изображение
Екранна снимка на долната лента с бутони на страница на Reduxi Configurator. Вляво: бутон 'Back'. Вдясно: бутон 'Test communication' (отбелязан с циан рамка) и тъмен бутон 'Done'.
Текстово описание на това изображение
Екранна снимка на страницата 'Communication channel and device configuration' в Reduxi Configurator. Connection *: TCP/IP (падащ списък). IP *: 192.168.50.243, с бутон 'Scan for IP'. Port *: 502, с бутон 'Test port'. Modbus unit ID *: 1. Бутони най-долу: Back (вляво), Test communication и Done (вдясно). Бутонът Done е отбелязан с циан рамка.
Текстово описание на това изображение
Екранна снимка на диалога 'Test communication' в Reduxi Configurator (X за затваряне горе вдясно). Текст в зелено: 'Successful readout from device'. Стойности: Battery active power: 0.0 W; Battery current: 0.0 A; Battery export active energy: 0 Wh; Battery import active energy: 38000000 Wh; Battery max. active power: 750000.0 W; Battery state name: STANDBY null; Battery state of charge: 10.0 %; Battery temperature: 28.0 °C; Battery voltage: 830.9333 V; Error: false null; Inverter active power: 0.0 W; Inverter max. power: 750000.0 W; Inverter min. power: -750000.0 W; Operating mode: ON_GRID null; State name: STANDBY null; Additional parameter - BATTERY_SOH: 100.0. Бутон: Close.
Текстово описание на това изображение
Екранна снимка на диалог със заглавие Test communication с x за затваряне горе вдясно. Съобщение с червен текст: Unable to communicate with device. Тъмен бутон долу вдясно: Close.
Ако тестът не успее, проверете мрежовото окабеляване, IP настройките и настройките на Reduxi контролера, след това опитайте отново.
7 Проверка на показанията
7.1 Проверка на показанията
Проверете измерените стойности на устройството и дали комуникира правилно под Devices → Chint Power ESS → Last measurements.
Текстово описание на това изображение
Екранна снимка на страницата на устройство в Reduxi Configurator, избран раздел 'Last measurements' (други раздели: Analyze, Archive, Details). Карта 'Control type': бутони Auto (избран) и Manual. Редове на карта 'Battery' (етикет: стойност): Active power: 0.0; Current: 0.00 A; Voltage: 830.93 V; Battery state: STANDBY; State of charge: 10.00 %; следващ ред: 10.00 %; Capacity: 156.6; Max capacity: 1,566.0; следващ ред: 100.00 %; Import active energy: 38,000.00; Temperature: 28.00; Export active energy: 0.0; следващ ред: 0.0; Max. active power: 750.0; Active power setpoint: 0.0. Редове на карта 'Inverter': Active power: 0.0; Max. active power: 750.0; Min. active power: -750.0; State: STANDBY; Error: OFF; Operating mode: ON_GRID. Карта 'Other': Communication error: OFF; Control type: AUTO; Mode name setpoint: SETPOINT. Всяка стойност има времеви печат с дата и час.
7.2 Включване на управлението от Reduxi
За разширено управление интегрирайте устройството в режимите на оптимизация на системата Reduxi. Под Devices → Chint Power ESS в Reduxi Configurator задайте control type на AUTO, така че командите на стратегията да влияят на батерията.
За да постигнете максимална гъвкавост и по-ниски разходи за енергия с динамични цени и динамични тарифи, определете своята стратегия, както е описано в Стратегии за Reduxi контролера.
След като успешно сте добавили устройството, можете да го наблюдавате и управлявате през приложението на Reduxi.
✓ Обобщение
Подготовка (точки 1–3): Прочетете документите на производителя, подгответе Ethernet кабела и лаптоп или таблет и свържете порта LAN1 на модула LEMS към локалната мрежа на Reduxi контролера.
CHINT ESS (точка 4): Уверете се, че LEMS има валиден IP адрес и TCP порт 502 е отворен, след това активирайте System remote dispatch в настройките на ESS.
Добавяне в Reduxi (точки 5–6): Отворете Configurator, добавете устройството с тип CHINT CPS ES-125kW-261kWh-EU, въведете IP адрес, порт 502 и Modbus unit ID (по подразбиране 1) и стартирайте Test communication.
Пускане в работа (точка 7): Проверете показанията под Last measurements и задайте control type на AUTO.
→ Често срещани проблеми
| Проблем | Решение |
|---|---|
| Test communication показва “Unable to communicate with device”, устройството е офлайн | Проверете мрежовото окабеляване, IP настройките и настройките на Reduxi контролера. Проверете дали ESS е достъпна, дали IP адресът, порт 502 и Modbus unit ID са правилни и дали Modbus TCP е наличен на ESS (вж. Точка 4). |
| Няма комуникация, въпреки че кабелът е свързан | Проверете дали LEMS има валиден IP адрес в локалната мрежа, дали Reduxi може да достигне устройството и дали TCP порт 502 е отворен на ESS. Проверете мрежовите настройки на ESMU в локалния интерфейс и вижте документацията или поддръжката на CHINT. |
| Сензорният екран иска парола | Въведете данните по подразбиране: Username admin · Password 12345678. |
| Командите на Reduxi нямат ефект върху батерията | Проверете дали System remote dispatch е активиран на ESS (вж. Точка 4) и дали control type в Reduxi е зададен на AUTO (вж. Точка 7). |
| Open configurator не се отваря или остава празен | Тунелът все още не е активен. Изчакайте около 30 секунди и проверете дали контролерът е онлайн. |
Влизането с admin се отхвърля |
Паролата вероятно е променена при монтажа: попитайте монтажника. Паролата за акаунта в Reduxi не работи там. |
reduxi.local не се зарежда |
Не сте в същата мрежа като контролера. Използвайте IP адреса или тунела. |
