Reduxi със CHINT POWER CPS ES-125kW-261kWh-EU система за съхранение на енергия

Обновено

Интегрирайте CHINT C&I ESS с Reduxi контролер чрез Modbus TCP/IP за максимална гъвкавост, разходи и намаляване на енергията.


Дали панелите на Chint Power Systems America са най-добрите слънчеви панели ...



1. Документация за Chint Power

CPS ES-125kW-261kWh-EU:

Информационен лист

Ръководство за употреба



2. Как да свържете Chint Power ESS

2.1 Физическа връзка

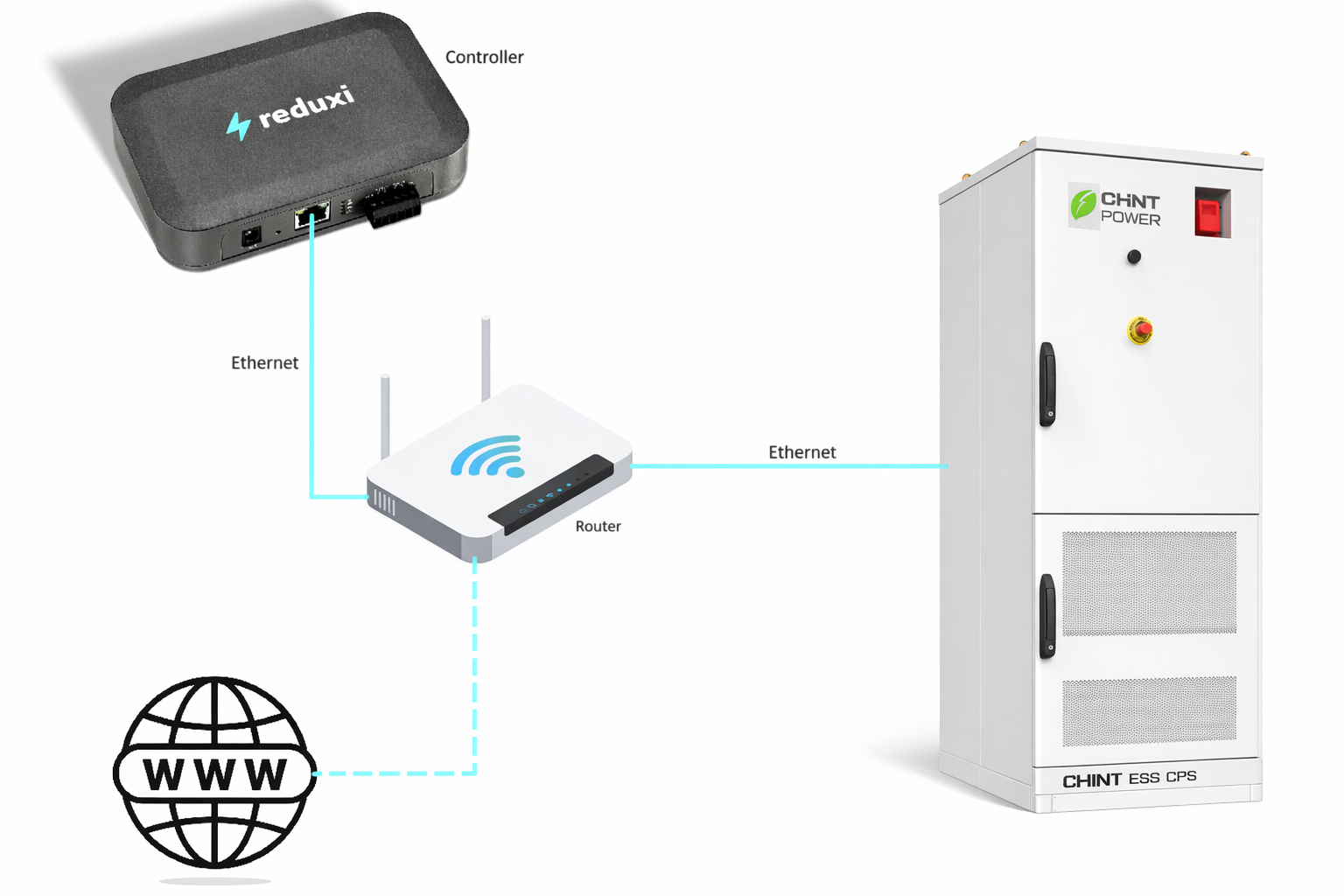

Системата за съхранение на енергия (ESS) на CHINT поддържа протокола Modbus TCP за комуникация с Reduxi контролера. Тя трябва да бъде свързана чрез Ethernet кабел (Cat5 или Cat6) към същата локална мрежа като Reduxi контролера или директно към устройството Reduxi. Връзката се осъществява през мрежовия порт LAN1 на LEMS модула на ESS.



2.2 Активиране на комуникация

2.2.1 Modbus TCP

ESS системата поддържа Modbus TCP комуникация за EMS/Reduxi от трети страни. Комуникацията се извършва през LAN1 порта на LEMSмодула. В повечето инсталации не е необходимо специално действие „enable Modbus“. След въвеждане в експлоатация се уверете, че:

  • LEMS има валиден IP адрес в локалната мрежа,
  • Reduxi може да достигне устройството през мрежата, и
  • TCP порт 502 е отворен на ESS

Ако комуникацията не работи, проверете мрежовите настройки на ESMU в локалния интерфейс и се консултирайте с документацията/поддръжката на CHINT.



2.2.2 EMS настройки (Режим на дистанционно управление на системата)

За да може Reduxi да контролира Chint ESS, настройките в уеб интерфейса трябва да бъдат коригирани.

BMS се намира от вътрешната страна на вратата. Ако бъдете подканени за парола при активиране чрез докосване, трябва да въведете следните данни по подразбиране:

Потребителско име: admin
Парола: 12345678

След това ще бъдете отведени към главната страница на системата.

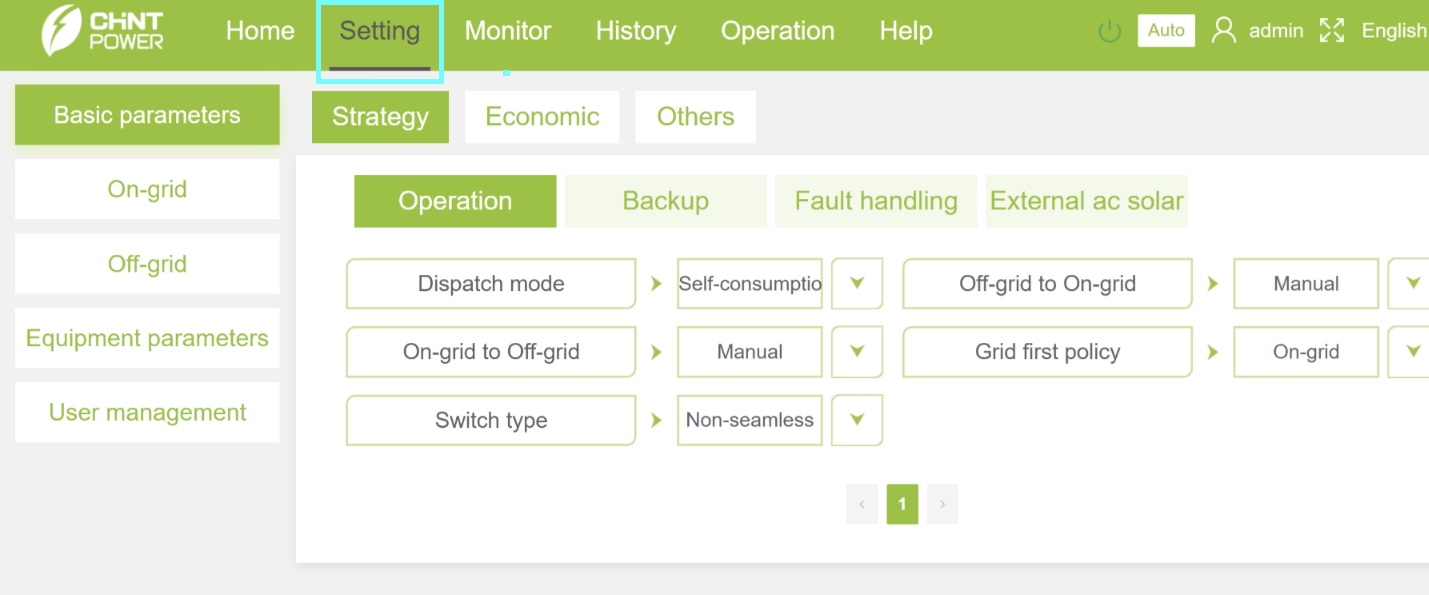

  1. Отидете в подменюто "Settings":

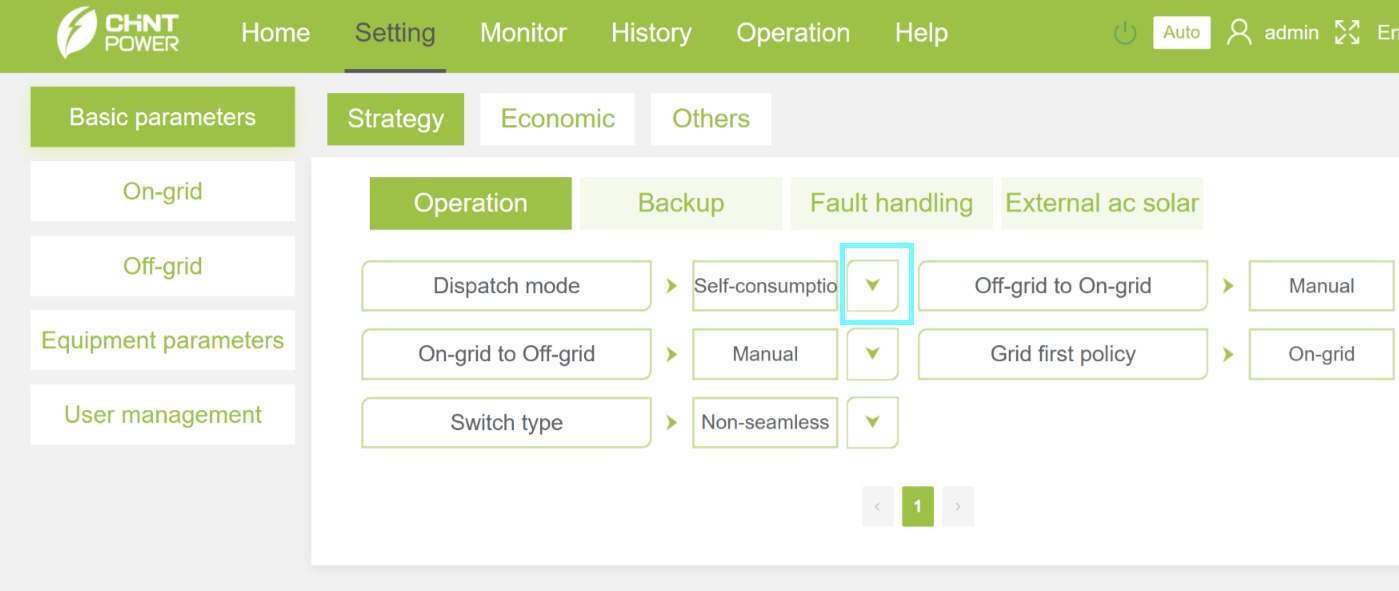

  2. Изберете "Dispatch mode":

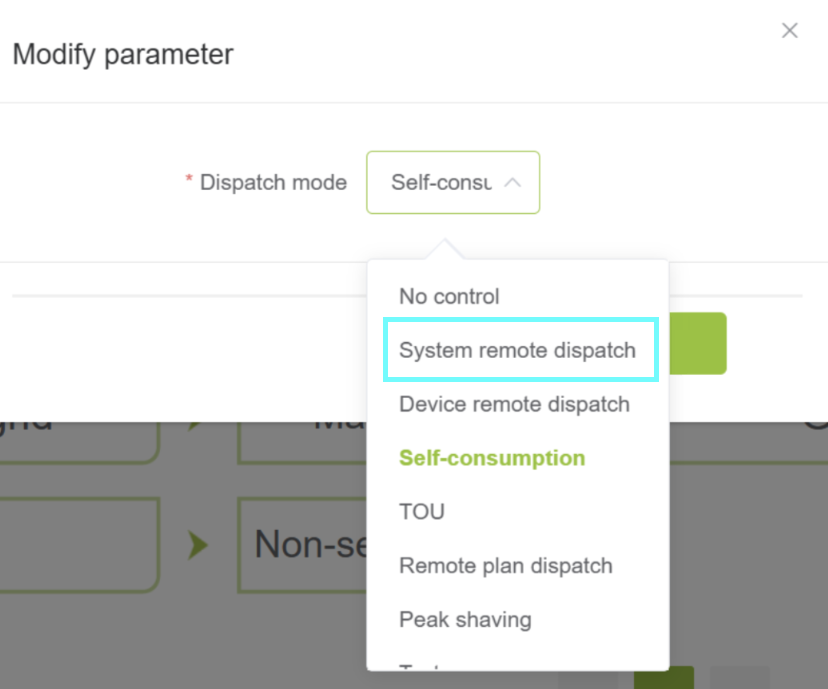

  3. активирайте "System remote Dispatch"



3. Добавете Chint Power ESS в Reduxi Configurator

След свързване на Reduxi и ESS устройството, можете да го регистрирате като ново устройство (CHINT CPS ES-125kW-261kWh-EU).



3.1 Добавяне на устройство

Първо, влезте в локалния Reduxi configurator и добавете ново устройство, като щракнете върху бутона 'Add device'.

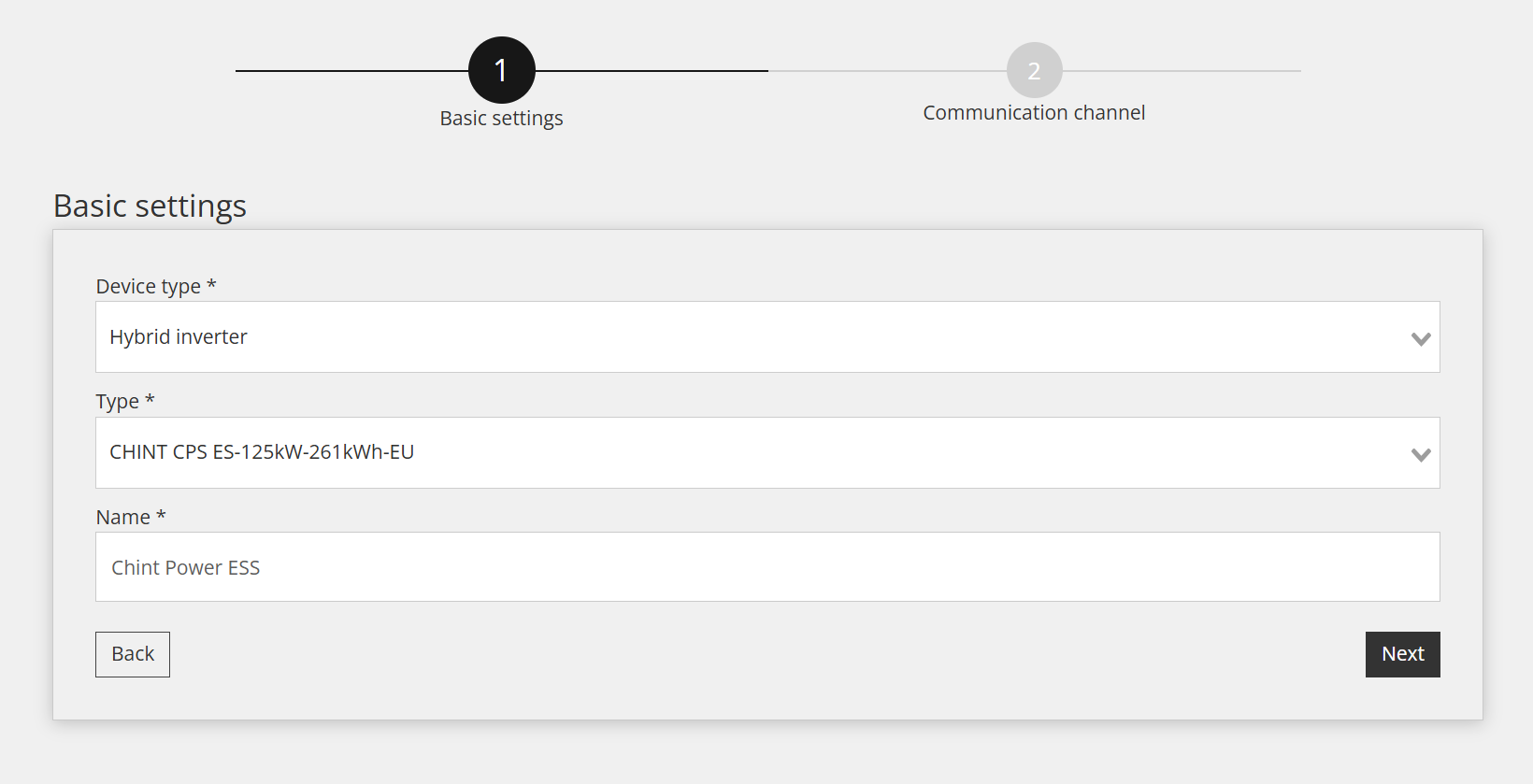

3.2 Изберете CHINT CPS ES-125kW-261kWh-EU

В рамките на първата стъпка се определят основни настройки:

  • Изберете Device type: Hybrid Inverter,
  • Изберете Type: CHINT CPS ES-125kW-261kWh-EU,
  • Наименувайте устройството както желаете, като например: Chint Power ESS

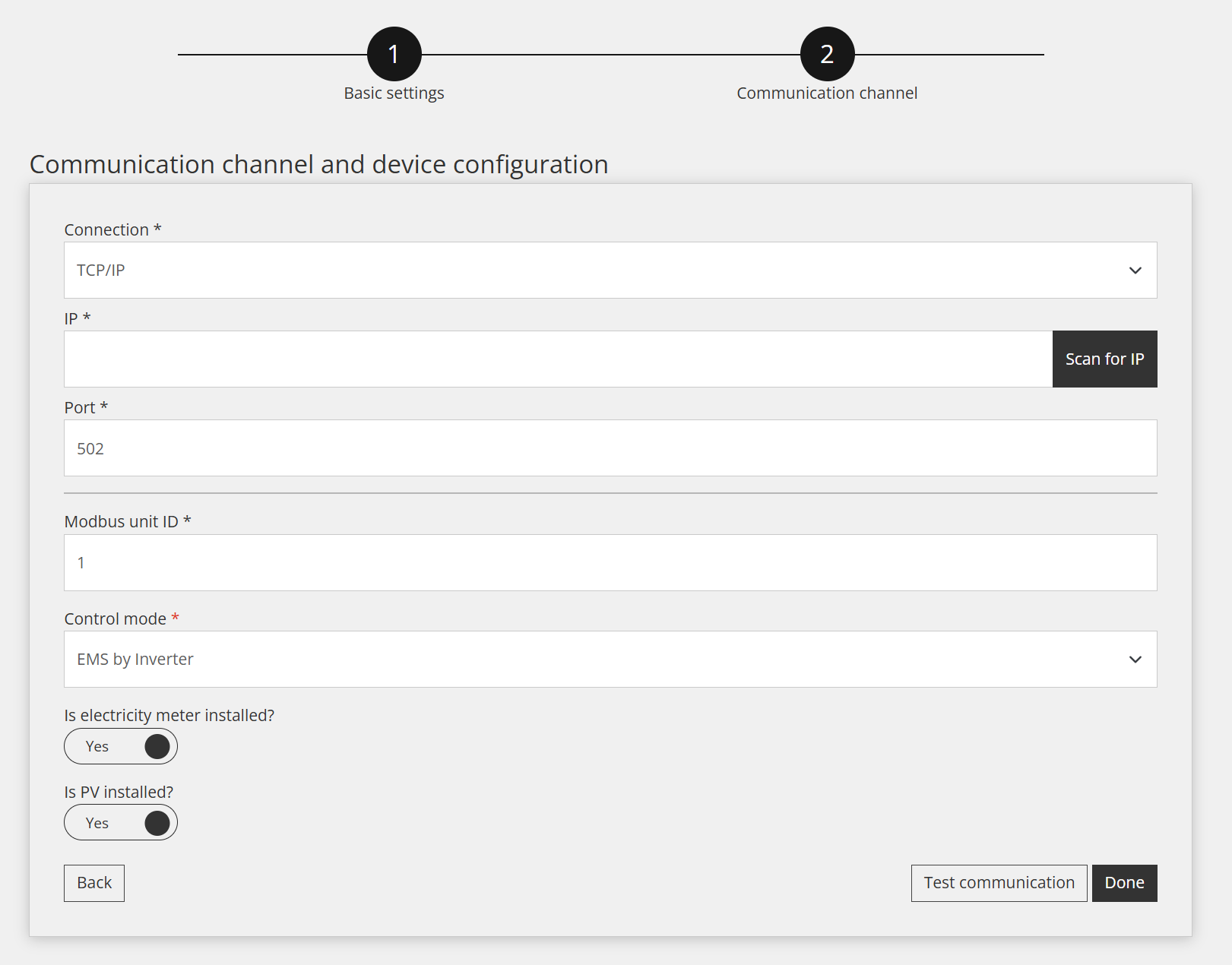

3.3 Конфигурация на устройството за комуникационен канал

Третата стъпка включва конфигуриране на комуникационния канал, което е от съществено значение за правилната Modbus TCP/IP комуникация. В тази стъпка се установява комуникационната връзка между Reduxi контролера и Chint Power ESS устройството.



Настройките за комуникационния канал са показани по-долу:

  • Connection: TCP/IP
  • IP: Въведете IP адреса на Chint Power ESS (можете да сканирате мрежата, за да намерите желания IP адрес)
  • Port: 502
  • Modbus unit ID: Това е същият ID, който е зададен на инвертора (като default 1)
  • Control mode: Изберете кои EMS режими трябва да се използват за управление на EMS.
  • Are electricity meter and PV connected: Set yes if the electricity meter and PV are connected directly to the ESS device.



3.4 Тестване на комуникацията

Под всички полета на комуникационния канал, споменати в предишната стъпка, има бутон "Test Communication". Този бутон се използва, за да се провери дали Modbus TCP/IP връзката между устройствата функционира правилно.



Успешен отговор (пример):



Неуспешен отговор (пример):


В този случай проверете мрежовите кабели, IP настройките и настройките на Reduxi контролера и опитайте отново.

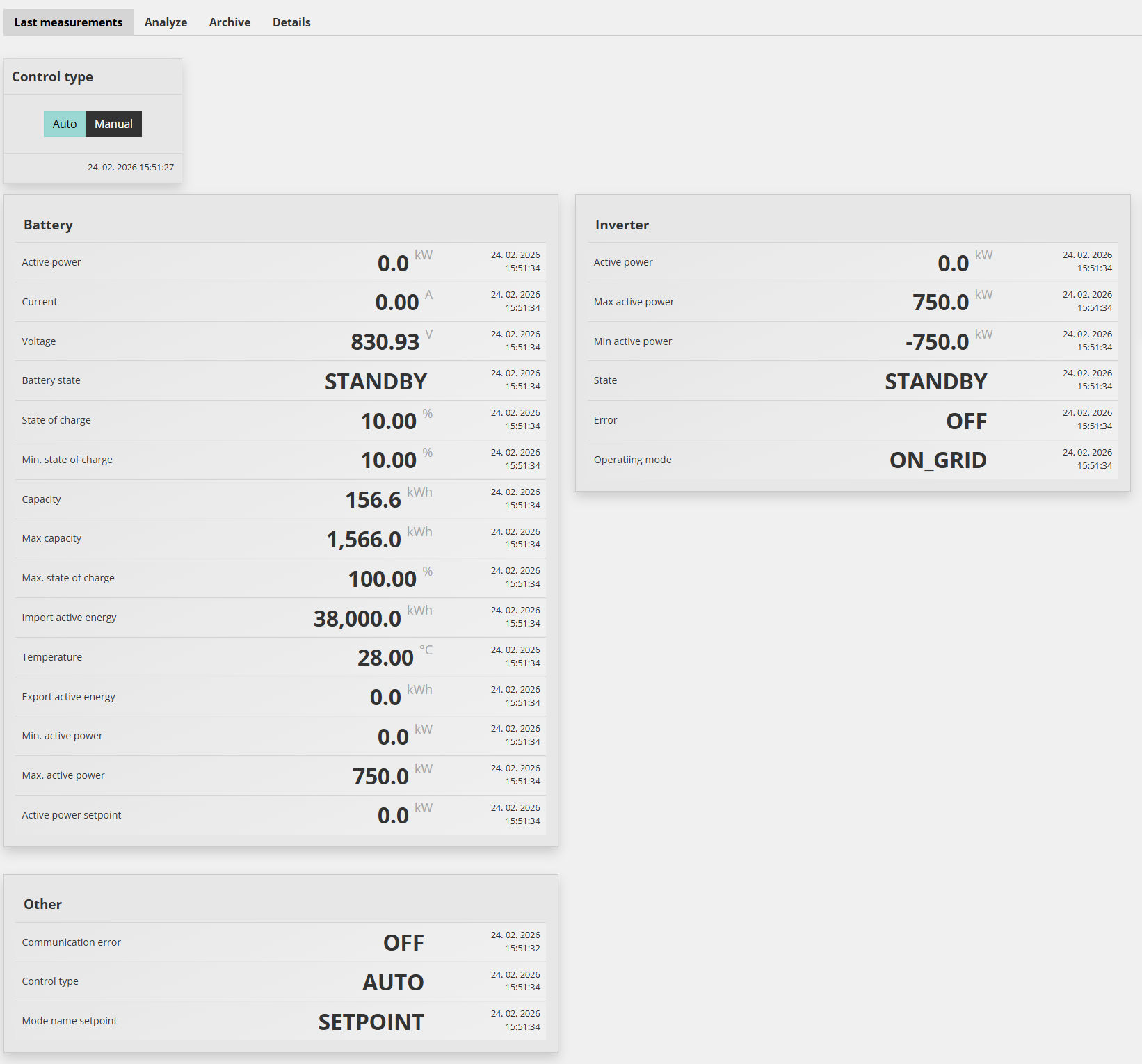

3.5 Показания от устройството

Този раздел ви показва как да проверите измерените стойности на устройството и дали то комуникира правилно. Това може да се направи под "Devices /Chint Power ESS /Last Measurement."



За разширено управление интегрирайте устройството в режимите за оптимизация на системата Reduxi. Под Devices /Chint Power ESS в Reduxi configurator, control type трябва да бъде настроен на AUTO, така че командите за стратегия да влияят на батерията.



За да постигнете максимална гъвкавост и намаляване на разходите за енергия по отношение на динамичните цени и динамичните тарифи, моля, следвайте инструкциите как да дефинирате стратегия на тази връзка: Стратегии за Reduxi controller.



След успешното добавяне на устройството, то може да бъде наблюдавано и контролирано чрез Reduxi application.
