СТЪПКА 1: Изисквания за свързване на Goodwe към Reduxi
За да се осъществи комуникация с Reduxi чрез Modbus TCP, ще ви е необходимо следното:
- Goodwe 2.0 Cybersecurity Dongle
- Активирайте Modbus TCP на устройството Goodwe чрез SEMS +
- IP адресът на устройството Goodwe
Силно препоръчваме винаги да надграждате до Goodwe 2.0 Cybersecurity Dongle при инсталиране на Reduxi. Ако използвате версии на донгъла 1.0 или 2.0, функционалността на системата може да е ограничена.
СТЪПКА 2: АКТУАЛИЗИРАНЕ НА GOODWE DONGLE, ИНВЕРТОР и BMS
Преди да започнете инсталацията на Reduxi, е изключително важно да актуализирате Goodwe dongle, инвертора и BMS до най-новата версия на фърмуера.
По-долу е таблица с минималните изисквания за фърмуер за различни типове донгъли и инвертори Goodwe.
СТЪПКА 3: Активирайте Modbus TCP на устройството Goodwe
Този процес е различен в зависимост от типа донгъл, инсталиран на обекта. Силно препоръчваме инсталирането на Goodwe dongle 2.0 cybersecurity. По-долу е резюме за всеки тип донгъл.
| WiFi/LAN донгъл 1.0 | WiFi/LAN донгъл 2.0 | Донгъл за киберсигурност 2.0 |
|
В този случай Modbus TCP трябва да бъде активиран от GoodWe Поддръжка за следпродажбено обслужване. За целта изпратете имейл на: service.se@goodwe.com
|
В този случай Modbus TCP трябва да бъде активиран от GoodWe Поддръжка за следпродажбено обслужване. За целта изпратете имейл на: service.se@goodwe.com
|
Ако серийният номер започва със 72100, това е версията с киберсигурност В този случай Modbus TCP се активира чрез приложението SEMS+.
|
3.1 Как да активирате Modbus TCP на донгъла за киберсигурност 2.0
ВАЖНА ЗАБЕЛЕЖКА: Modbus TCP не може да бъде активиран на донгъла за киберсигурност 2.0 от поддръжката на GoodWe. Това може да стане само чрез приложението SEMS+ на място.
Свържете се с инвертора Goodwe чрез приложението SEMS+. Изтеглете от QR кода по-долу:
 |
 |
В приложението SEMS+:
- Докоснете Настройки в долната част на главната страница
- Докоснете Поверителност и сигурност
- Активирайте Modbus TCP
СТЪПКА 4: Намерете и задайте статичен IP адрес на Goodwe
След това IP адресът трябва да бъде зададен. Препоръчваме използването на фиксиран (статичен) IP адрес.
В приложението SEMS+:
- Докоснете Настройки в долната част на главната страница
- Докоснете WLAN/LAN
-
Ако превключвателят DHCP е активиран, моля, деактивирайте го и ръчно въведете данните, подходящи за вашата мрежа.
Забележка: запишете си IP адреса за по-късно.
СТЪПКА 5: Добавете устройство Goodwe към Reduxi
5.1 Добавяне на устройство
Първо, влезте в локалния конфигуратор Reduxi и добавете ново устройство, като щракнете върху бутона 'Добавяне на устройство'.
5.2 Изберете хибриден инвертор GoodWe
В първата стъпка се дефинират основни настройки:
- Изберете тип устройство: Хибриден инвертор,
- Изберете Тип: GoodWe Енергийно съхраняващ инвертор HV,
- Наименувайте устройството сами

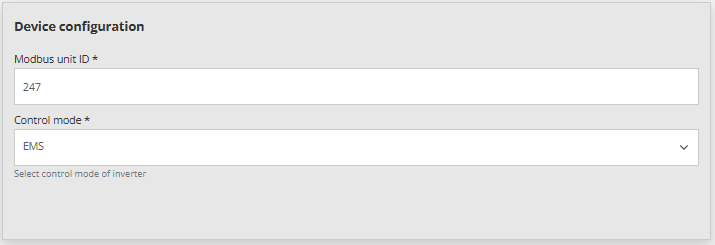

5.3 Конфигурация на устройството за комуникационен канал
Втората стъпка включва конфигуриране на комуникационния канал, което е от съществено значение за правилна Modbus TCP комуникация. В тази стъпка се установява комуникационната връзка между контролера Reduxi и хибридния инвертор GoodWe.

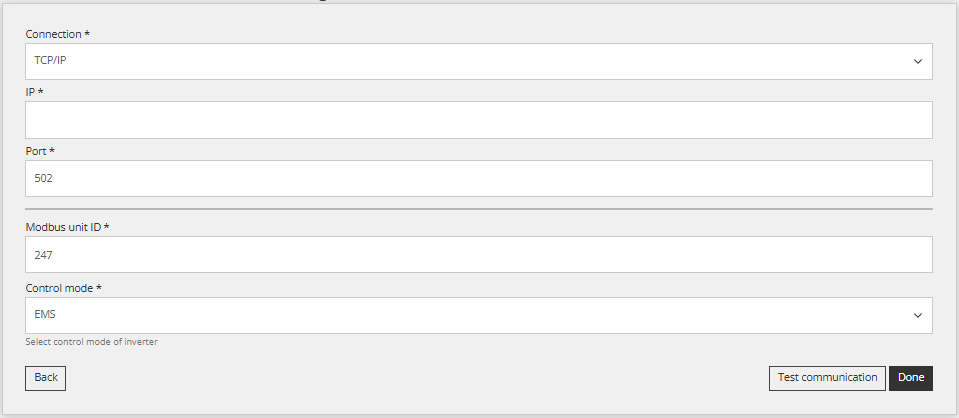

Настройките за комуникационния канал са показани по-долу:
Забележка: Задайте IP адреса на инвертора, който беше настроен по-рано.
5.4 Тестване на комуникацията
Под всички полета на комуникационния канал, споменати в предишната стъпка, има бутон „Тестване на комуникацията“. Този бутон се използва, за да се провери дали Modbus TCP връзката между устройствата функционира правилно.
Успешен отговор (пример):
5.5 Данни от устройството
Целта на тази точка е да покаже как да се проверяват данни от устройството. Това се прави под „Устройство (GoodWe Hybrid Inverter)/Последно измерване“.
След като устройството бъде успешно добавено чрез конфигуратора, то може да бъде наблюдавано чрез облачното приложение Reduxi.
