Как да свържете Sunwoda Energy SW12KH3UT all-in-one (RJ45-RS485) с Reduxi контролер
Свържете Sunwoda Energy SW12KH3UT ALL IN ONE към Reduxi Controller чрез RS485 (RJ45) и Modbus RTU.

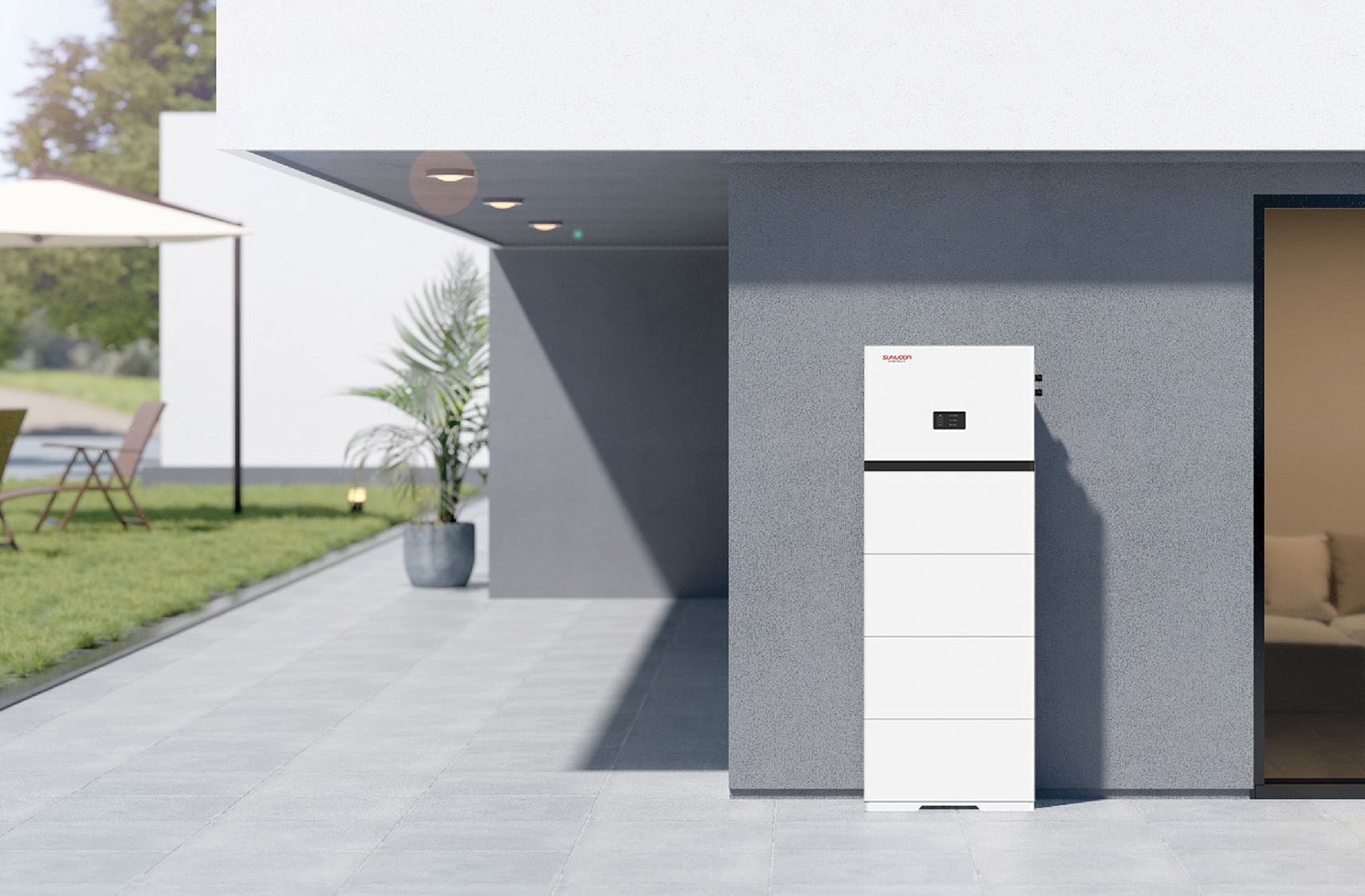

Текстово описание на това изображение
Продуктова снимка (изображение от производителя) на висока бяла свободностояща система за домашно съхранение на енергия с малък дисплей близо до горната част, стек от бели батерийни модули и малко лого на горния модул. Стои на открито на сива павирана тераса пред сива стена на къща, с морава с градински стол и растение отляво и отворена стъклена врата отдясно.
1 Техническа документация
Sunwoda публикува документите за SunESS Power на страницата на продукта.
- Страница на продукта SunESS Power – Страница на продукта на Sunwoda Energy с изтегляния
- Ръководство за потребителя на SunESS Power (PDF) – Ръководство за потребителя V1.4
- Quick Installation Guide (PDF) – Кратко ръководство за монтаж
- Брошура SunESS Power (PDF) – Преглед на продукта
2 Необходимо оборудване
Нуждаете се от следните компоненти:
- Reduxi Controller
- Sunwoda Energy SW12KH3UT ALL IN ONE
- Стандартен мрежов кабел (RJ45), подготвен, както е описано в Точка 3
- Лаптоп или таблет с достъп до интернет за конфигуриране на устройството в Reduxi
3 Свържете Reduxi Controller към Sunwoda ALL IN ONE
3.1 Подгответе комуникационния кабел
Използвайте стандартен мрежов кабел (RJ45). Цветовете на проводниците следват тази разпиновка:
| Pin | Цвят на проводника | Функция |
|---|---|---|
| 1 | бяло–оранжев | |
| 2 | оранжев | |
| 3 | бяло–зелен | |
| 4 | син | |
| 5 | бяло–син | |
| 6 | зелен | |
| 7 | бяло–кафяв | RS485 A |
| 8 | кафяв | RS485 B |
Текстово описание на това изображение
Технически линеен чертеж на RJ45 конектор в четири изгледа отляво надясно: изглед отпред на гнездото с номера на изводи '1' горе и '8' долу, изглед отпред на щекер, изглед отгоре на щекер и щекер с кабел със защитна обувка и ключалка. Без цветове или други етикети.
3.2 Достъп до конектора
На устройството ALL IN ONE отворете защитния капак (порт за поддръжка).
Текстово описание на това изображение
Снимка на свързващата страна на бяло устройство Sunwoda all-in-one. Бял етикет с червен текст 'Open the maintenance port' сочи към малка правоъгълна капаче с два винта, отбелязана с червен правоъгълник, в долната средна част на корпуса. Други видими части: PV конектори отляво, два черни ротационни превключвателя горе, син кръгъл конектор горе вдясно, два черни кабелни холандера и кабел отдясно и перфорирана вентилационна лента по долния ръб.
3.3 RS485 връзка
Свържете LAN (RJ45) порта на устройството ALL IN ONE към Reduxi Controller с подготвения мрежов кабел.
Текстово описание на това изображение
Снимка на зоната за свързване на бяло устройство Sunwoda all-in-one с червени текстови етикети върху бели полета. Етикет 'Connect the network cable to theLAN port' [както е отпечатан] сочи към гнездо на LAN порт (червен контур), в което е включен син мрежов кабел. Втори етикет 'Brown and white Brown' [както е отпечатан] сочи към област с червен контур, където другият край на синия кабел е свързан с проводниците си към зелен винтов клемен блок на син USB-към-сериен адаптер със светнал червен светодиод. Видими са още: кръгъл черен конектор, син кръгъл конектор горе вдясно, кабелни холандери, сребрист кръгъл бутон отляво, жълт обект долу вдясно и перфорирана вентилационна лента по долния ръб.
Разпиновка на RS485:
- Извод 7 (бяло–кафяв): RS485 A
- Извод 8 (кафяв): RS485 B
4 Конфигурирайте Sunwoda ALL IN ONE
4.1 Задаване на превключвателя DEBUG
До RJ45 порта на инвертора намерете превключвателя DEBUG. Задайте го на позиция 2 (ON).
Текстово описание на това изображение
Снимка отблизо на зелена печатна платка с бяло USB-A гнездо отляво (с отпечатан надпис 'USB' и 'U4' до него) и малък плъзгащ превключвател до него. Надписът на платката показва 'SW3' до превключвателя, думата 'debug', числата '1' и '2' близо до положенията на превключвателя и 'M3' до винт долу вдясно. Горе се вижда зелена клемна част. Положението на превключвателя е малък черен плъзгач между двете позиции.
4.2 Комуникационни параметри на RS485
| Параметър | Стойност |
|---|---|
| Скорост (baud rate) | 57600 |
| Формат на данните | 1 стартов бит, 8 бита данни, без паритет, 1 стоп бит |
4.3 Настройки на Modbus RTU
| Параметър | Стойност |
|---|---|
| Комуникационен адрес |
от 1 до 247 (по подразбиране: 1) |
| Поддържани функции |
03H, 04H, 10H
|
| Диапазон на регистрите само за четене |
0 to 1500
|
| Диапазон на регистрите за четене/запис |
0 to 1000
|
5 Влизане в уеб интерфейса на Reduxi
Можете да отворите уеб интерфейса на Reduxi по два начина:
Текстово описание на това изображение
Екранна снимка на три екрана на мобилното приложение Reduxi един до друг, с циан рамки и номерирани значки от 2 до 4. Ляв екран (табло, тъмна тема): иконка за меню горе вляво, отбелязана с рамка и значка 2; лого 'reduxi'; раздели 'Real time data' (активен) и 'Statistics'; цена 5.79 € и температура 3.2 °C; диаграма на енергийния поток с къща в центъра (-1.25 kW) и иконки със стойности 69.0 W, 1.3 kW, 1.1 kW (червен кръг), -165.0 W с 97 % (червен кръг) и стойности 0.0 W долу; раздели 'Power' и 'Energy'; долна навигация: Dashboard, Diagnostics, Device control, Settings. Среден екран (странично меню): лого 'reduxi', 'Number of locations: 1233', заглавие 'Reduxi device management', записи '+ Add Reduxi location' и 'Reduxi devices' (отбелязан с рамка и значка 3), след това 'My profile' и 'About app'. Десен екран (страница на устройство): Back; картина на черен контролер Reduxi с два Ethernet порта; статус 'Connected'; карта 'Update available': 'New update is available for your Reduxi device.' с бутон 'Download and install update'; карта 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' с бутон 'Activate tunnel connection' (отбелязан с рамка и значка 4); карта 'Unit details' с поле 'Unit ID'.
Текстово описание на това изображение
Екранна снимка, съставена от две части една до друга. Лява част: екран на мобилното приложение Reduxi на тъмен фон. Горе: бутон Back; картина на черен контролер Reduxi с два Ethernet порта и клемен блок; статус 'Connected' с иконка на Wi-Fi. Карта 'Update available': 'New update is available for your Reduxi device.' с бутон 'Download and install update'. Карта 'Connect to configurator' с иконка на ключ: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' и бутон 'Open configurator', отбелязан с циан рамка и номерирана значка 5. Отдолу: карта 'Unit details' с поле 'Unit ID' (стойността не се вижда). Дясна част: Reduxi Configurator, отворен в браузър, отбелязан с циан рамка и номерирана значка 6. Заглавна лента: стрелка за назад, 'Tunnel connection', иконка за презареждане. Лява странична лента с иконки (мълния, чип, светкавица, стълбовидна диаграма, зъбно колело). Страница 'Home' със зелена иконка на връзка. Зелено съобщение: 'New patch available. Click here to apply.' със затварящо X. Час 09:12:56. Диаграма на енергийния поток с къща в центъра (1.700 kW) и иконки за мрежа (0.000 kW), слънце (1.700 kW), батерия (зелена, 0.000 kW и 0.800 kW), устройство вляво (0.900 kW), електрически автомобил и зарядно устройство или друго устройство долу. Етикет 'Energy manager' най-долу.
http://reduxi.local. IP адреса на контролера ще намерите в списъка с устройства на рутера или в приложението Reduxi под Reduxi devices.admin · Парола: admin (фабрична настройка)Текстово описание на това изображение
Екранна снимка на страницата за вход в Reduxi Configurator в прозорец на Chrome. Адресната лента показва 'Not secure' и 'reduxi.local'; адресната лента е отбелязана с циан рамка и увеличено копие на нея (циан рамка, текст 'Not secure reduxi.local') е показано вляво, свързано с циан линия. Фон на страницата: светлосив линеен чертеж на къща със соларни панели (зелени), стенна кутия, инвертор, кола и зарядно устройство. Горе вляво: лого 'reduxi configurator'. В центъра е кутия за вход със заглавие 'Login', избор на език (английско знаме, 'English'), поле за потребителско име и поле за парола и тъмен бутон 'Login'.
Текстово описание на това изображение
Екранна снимка на уеб интерфейса на Reduxi Configurator след влизане, светла тема. Горе вляво: лого 'reduxi configurator'. Заглавна лента: 'Home' вляво, зелен статус 'Connected' горе вдясно. Лява странична лента: разгъната секция 'Devices' със списък от записи, след това свити секции 'Manager', 'Configuration' и 'Settings'. Основна област: диаграма на енергийния поток. Къща в центъра с пръстен, стойност 24.20 kW. Иконка Grid горе вляво, 24.20 kW (червена точка на линията ѝ). Иконка Solar горе вдясно, стойност '-'. Лява иконка (батерия или устройство), 6.700 kW (зелена точка на линията ѝ). Десни иконки (батерия и устройство), стойности '-'. Иконка EV charger долу вляво, 31.00 kW. Друга иконка на устройство долу вдясно. Етикет 'Energy manager' под къщата.
6 Добавете Sunwoda ALL IN ONE към Reduxi
Използвайте тези стъпки, за да добавите ново устройство или да редактирате съществуващо.
6.1 Основни настройки
Влезте локално в Reduxi Configurator на контролера (вж. Точка 5) и натиснете бутона Add device. След това изберете устройството, което искате да добавите, под Basic settings.
Текстово описание на това изображение
Екранна снимка на лявото меню на Reduxi Configurator под логото reduxi Configurator. Записи в менюто: Devices (разгъната, със знак минус), съдържаща бутона '+ Add device' (с контур); Strategies (знак плюс); Utility Rate Plan; Settings (знак плюс). Дясната страна е празна, бяла.
В първата стъпка конфигурирайте основните параметри на устройството:
- Device type: изберете типа на устройството
- Type: изберете типа
- Name: име по Ваш избор
Текстово описание на това изображение
Екранна снимка на стъпка 1 'Basic settings' от съветника на Reduxi Configurator (стъпка 2 'Communication channel' е посивена). Форма с всички празни полета: Device type *: празен падащ списък; Type *: празен падащ списък (посивен); Name *: празно. Бутони: Back, Next.
Натиснете Next.
6.2 Настройки за комуникация
Въведете комуникационните параметри на устройството. Използвайте стойностите от Точка 4:
| Параметър | Стойност |
|---|---|
| Връзка | Local serial port |
| Порт | Портът на Reduxi Controller, към който сте свързали кабела |
| Скорост (baud rate) | 57600 bits/s |
| Data bits | 8 |
| Stop bits | 1 |
| Parity | None |
| Modbus unit ID | По подразбиране 1 (диапазон от 1 до 247) |
6.3 Проверка на комуникацията
Щракнете върху Test communication най-долу в съветника. Той отчита Sunwoda ALL IN ONE веднъж и не запазва нищо. Ако тестът е успешен, щракнете върху Done: само Done създава устройството.
Текстово описание на това изображение
Екранна снимка на долната лента с бутони на страница на Reduxi Configurator. Вляво: бутон 'Back'. Вдясно: бутон 'Test communication' (отбелязан с циан рамка) и тъмен бутон 'Done'.
Текстово описание на това изображение
Екранна снимка на страницата 'Communication channel and device configuration' в Reduxi Configurator. Connection *: TCP/IP (падащ списък). IP *: 192.168.50.243, с бутон 'Scan for IP'. Port *: 502, с бутон 'Test port'. Modbus unit ID *: 1. Бутони най-долу: Back (вляво), Test communication и Done (вдясно). Бутонът Done е отбелязан с циан рамка.
7 Проверка на показанията
7.1 Last measurements
След като комуникацията е установена, проверете стойностите под Devices – your Sunwoda device – Last measurement в Reduxi Configurator като допълнителен тест.
✓ Обобщение
Подготовка (точки 1–2): Осигурете документите на Sunwoda. Подгответе Reduxi Controller, Sunwoda ALL IN ONE и стандартен RJ45 мрежов кабел.
Sunwoda ALL IN ONE (точки 3–4): Свържете RS485 A към извод 7 и RS485 B към извод 8 на RJ45 кабела. Включете го в LAN порта. Задайте превключвателя DEBUG на позиция 2 (ON).
Добавяне в Reduxi (точки 5–6): Влезте в Reduxi Configurator и добавете устройството. Въведете 57600 bit/s, 8 бита данни, 1 стоп бит, без паритет и Modbus адреса. Тествайте комуникацията и натиснете Done.
Пускане в работа (точка 7): Проверете показанията под Last measurement.
→ Често срещани проблеми
| Проблем | Решение |
|---|---|
| Тестът на комуникацията не успява | Проверете окабеляването на линиите A/B (извод 7 = RS485 A, извод 8 = RS485 B), положението на превключвателя DEBUG (позиция 2, ON) и комуникационните параметри (57600 bit/s, 8N1, адрес 1 по подразбиране). |
| Open configurator не се отваря или остава празен | Тунелът все още не е активен. Изчакайте около 30 секунди и проверете дали контролерът е онлайн. |
Влизането с admin се отхвърля |
Паролата е променена по време на инсталацията. Попитайте инсталатора. Паролата на профила в Reduxi тук не работи. |
reduxi.local не се зарежда |
Вашето устройство не е в същата мрежа като контролера. Използвайте IP адреса или тунелната връзка. |
| Тестът на комуникацията не успява, устройството е офлайн | Проверете достъпността, IP адреса / порта / unit ID и дали протоколът е включен на устройството. |
