Как да свържете зарядна станция за EV KEBA KeContact P30 (Modbus TCP/IP, LAN) с Reduxi контролер
Свържете зарядната си станция за EV KEBA KeContact P30 към Reduxi Controller чрез Modbus TCP/IP по LAN.
Текстово описание на това изображение

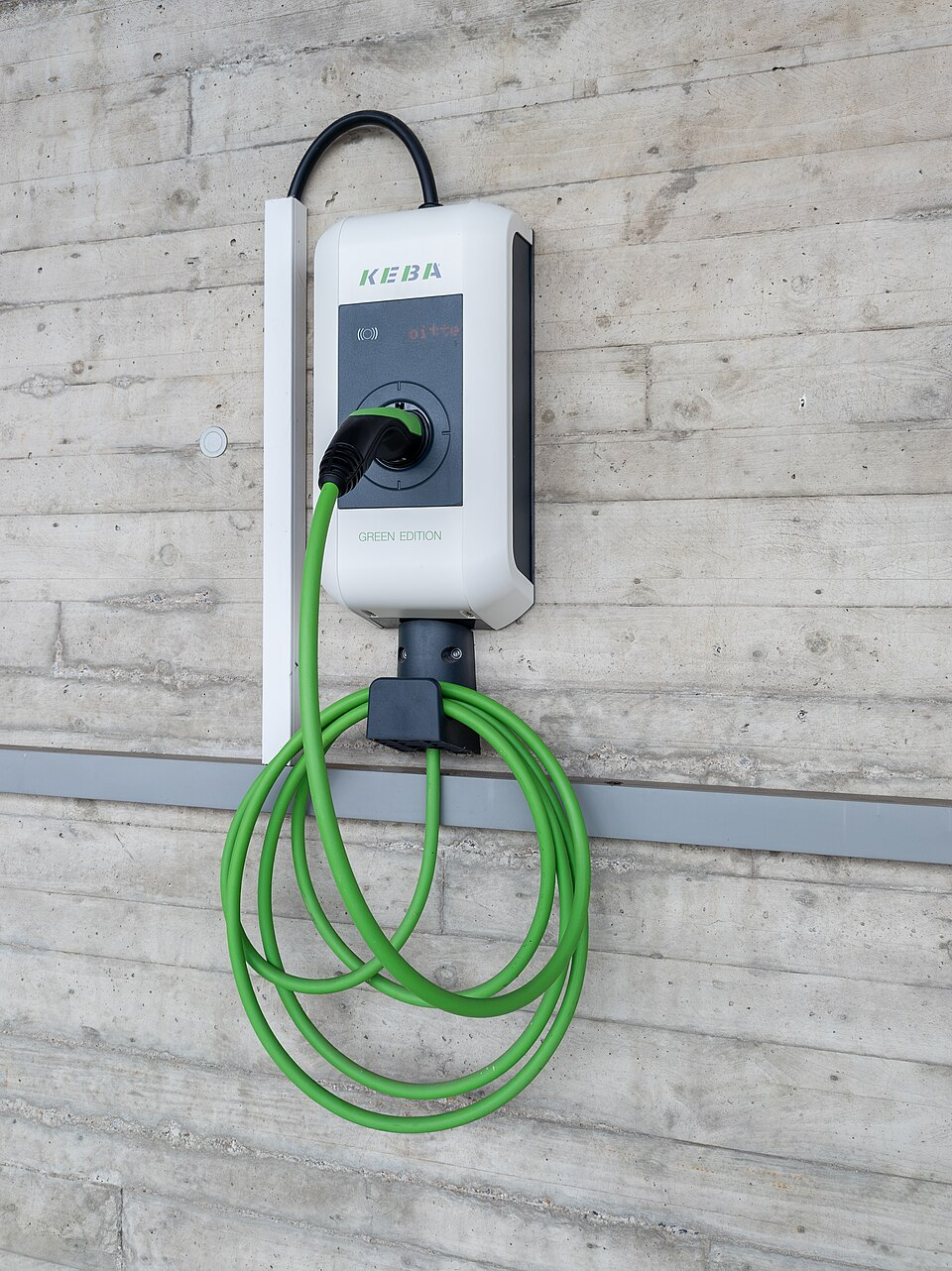

Висока снимка на бяла зарядна станция за EV за стенен монтаж на бетонна стена с видими следи от кофраж. Зарядната станция има зелено лого 'KEBA' най-горе, тъмносив преден панел със символ RFID и червен точково-матричен дисплей с текст (гласи 'bitte'), зареждащ контакт с вкаран черно-зелен накрайник и текст 'GREEN EDITION' под него. Зелен кабел води от накрайника надолу; черен кабел влиза в горната част на зарядната станция от бял кабелен канал отляво. В долната част на снимката зеленият зареждащ кабел виси на примки от черен държач, монтиран на бетонната стена над сива хоризонтална ивица.
1 Техническа документация
Документи от KEBA и FENECON за KEBA KeContact P30:
- Installation and Configuration Manual: KEBA KeContact P30 x-series (FENECON) – Ethernet връзка и стъпки за инсталиране
- Изтегляния от KEBA – Ръководства, фърмуер и софтуер от KEBA
- Ръководство за конфигуриране на KeContact P30 x-series – Ръководство за конфигуриране (PDF) от KEBA
2 Необходимо оборудване
Проверете тези предварителни условия, преди да започнете:
- KEBA KeContact P30 е монтирана механично и електрически
- Зарядната станция е включена в захранването
- Ethernet кабел
- Reduxi Controller
- Лаптоп или контролер с Ethernet интерфейс
- Имате разрешение за достъп до конфигурацията на зарядната станция
- Лаптоп или таблет с достъп до интернет за конфигуриране на устройството в Reduxi
3 Свържете зарядната станция към мрежата
3.1 Физическа Ethernet връзка
- Намерете Ethernet (RJ-45) порта вътре в зарядната станция.
- Свържете Ethernet кабел към мрежов суич, директно към контролера или директно към сервизен лаптоп.
- Проверете дали светодиодите за връзка (link LED) са активни след включване на захранването.
Текстово описание на това изображение
Фигура на производителя 'Fig. 7-16: Connection overview', показваща вътрешността на зарядната станция като сив корпус със зелена печатна платка и етикети с означения, последвана от легенда. Означения на платката: F1; клеми 1, 2, 3, N, PE; DSW1 и DSW2 (червени блокове DIP превключватели); T1; LED; X1; X2; Shd; X4; X3 (RJ45 гнездо); SIM; USB. Легенда (етикет ... значение): F1 Fuse holder; 1 Power connection phase conductor 1; 2 Power connection phase conductor 2; 3 Power connection phase conductor 3; N Power connection neutral conductor; PE Power connection grounding conductor; DSW1 DIP switch; DSW2 DIP switch; T1 Service button; LED Status LED; X1 Enable input; X2 Switch contact output; Shd Shield clamp (ground for ETH); X3 Ethernet2 connection (RJ45); X4 Ethernet1 connection (LSA+ terminals); SIM SIM card slot (optional); USB USB interface.
4 Конфигуриране на зарядното устройство
4.1 Достъп до уеб интерфейса
KEBA P30 няма дисплей. Конфигурирате я в интегрирания уеб интерфейс (Web UI). Нуждаете се от IP адреса на зарядната станция.
Намерете IP адреса (DHCP):
- Задайте DIP превключвателя за DHCP на ON (фабрична настройка).
- Включете захранването на зарядната станция.
- Зарядната станция заявява IP адрес от DHCP сървъра на мрежата.
- Намерете присвоения IP адрес по един от тези начини: списък с DHCP lease в рутера, инструмент за сканиране на мрежата, сервизен инструмент на KEBA (ако е наличен).
Влезте в Web UI:
- Отворете уеб браузър.
- Въведете IP адреса на зарядната станция:
http://<charger-ip-address> - Влезте с данните на администратора.
Текстово описание на това изображение
Изображение на отпечатана табелка със заглавие 'Configuration Information' в закръглена рамка. Редове (етикет: стойност): Ethernet MAC; WLAN Hotspot IP Address; Default SSID; Default Hotspot password; WebUI default username; WebUI default password; Password recovery.
4.2 Ethernet IP конфигурация
В Web UI отидете на Network → Ethernet. Показва се текущата IP конфигурация.
Текстово описание на това изображение
Екранна снимка на Web UI на KEBA, страница 'Overview', с логото на KEBA най-горе и дата/час горе вляво. Лента с менюта със записи: Status (зелен, избран, с падащ списък), Charging Sessions, RFID Cards, Charging Network, System (падащ списък), Configuration (падащ списък); лентата с менюта е в сива рамка с черна значка '1'. Четири икони горе вдясно са отбелязани с черна значка '2'. Таблица Overview с колони Type, Serial No, IP Address (сини връзки), MAC Address, State и бутон 'Actions' за всеки ред; над нея поле за търсене. Редове: KeContact M20/P30 и три устройства KeContact P20/P30, всички със състояние 'Idle'; IP адресите са в диапазона 192.168.42.x (последни числа: 42, 129, 122, 144); серийните номера и MAC адресите са дребни и частично четими. Страницирането показва Previous, 1, Next. Секция 'Network Connection': таблица с IP Address 192.168.42.1 и State: LAN: ONLINE (зелено); WAN: OFFLINE (червено); Mobile Communications: INACTIVE; WLAN: INACTIVE; WLAN Access Point: INACTIVE (сиво). Секция 'Backend': URL, State: Not Reachable (червено), Last Heartbeat: N/A.
Ако Ви е нужен фиксиран IP адрес:
- Изберете IP configuration mode: Static.
- Въведете параметрите: IP адрес (пример
192.168.1.50), мрежова маска (пример255.255.255.0) и шлюз по подразбиране (ако е необходим). - Запазете настройките.
- Рестартирайте зарядната станция.
- Отворете Web UI с новия IP адрес.
4.3 Включване на Modbus TCP
- В Web UI отидете на Communication settings.
- Включете необходимия TCP/IP комуникационен интерфейс: Modbus TCP (ако контролерът комуникира чрез Modbus).
- Изключете неизползваните комуникационни интерфейси.
- Запазете настройките.
- Рестартирайте зарядната станция.
5 Влизане в уеб интерфейса на Reduxi
Можете да отворите уеб интерфейса на Reduxi по два начина:
Текстово описание на това изображение
Екранна снимка на три екрана на мобилното приложение Reduxi един до друг, с циан рамки и номерирани значки от 2 до 4. Ляв екран (табло, тъмна тема): иконка за меню горе вляво, отбелязана с рамка и значка 2; лого 'reduxi'; раздели 'Real time data' (активен) и 'Statistics'; цена 5.79 € и температура 3.2 °C; диаграма на енергийния поток с къща в центъра (-1.25 kW) и иконки със стойности 69.0 W, 1.3 kW, 1.1 kW (червен кръг), -165.0 W с 97 % (червен кръг) и стойности 0.0 W долу; раздели 'Power' и 'Energy'; долна навигация: Dashboard, Diagnostics, Device control, Settings. Среден екран (странично меню): лого 'reduxi', 'Number of locations: 1233', заглавие 'Reduxi device management', записи '+ Add Reduxi location' и 'Reduxi devices' (отбелязан с рамка и значка 3), след това 'My profile' и 'About app'. Десен екран (страница на устройство): Back; картина на черен контролер Reduxi с два Ethernet порта; статус 'Connected'; карта 'Update available': 'New update is available for your Reduxi device.' с бутон 'Download and install update'; карта 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' с бутон 'Activate tunnel connection' (отбелязан с рамка и значка 4); карта 'Unit details' с поле 'Unit ID'.
Текстово описание на това изображение
Екранна снимка, съставена от две части една до друга. Лява част: екран на мобилното приложение Reduxi на тъмен фон. Горе: бутон Back; картина на черен контролер Reduxi с два Ethernet порта и клемен блок; статус 'Connected' с иконка на Wi-Fi. Карта 'Update available': 'New update is available for your Reduxi device.' с бутон 'Download and install update'. Карта 'Connect to configurator' с иконка на ключ: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' и бутон 'Open configurator', отбелязан с циан рамка и номерирана значка 5. Отдолу: карта 'Unit details' с поле 'Unit ID' (стойността не се вижда). Дясна част: Reduxi Configurator, отворен в браузър, отбелязан с циан рамка и номерирана значка 6. Заглавна лента: стрелка за назад, 'Tunnel connection', иконка за презареждане. Лява странична лента с иконки (мълния, чип, светкавица, стълбовидна диаграма, зъбно колело). Страница 'Home' със зелена иконка на връзка. Зелено съобщение: 'New patch available. Click here to apply.' със затварящо X. Час 09:12:56. Диаграма на енергийния поток с къща в центъра (1.700 kW) и иконки за мрежа (0.000 kW), слънце (1.700 kW), батерия (зелена, 0.000 kW и 0.800 kW), устройство вляво (0.900 kW), електрически автомобил и зарядно устройство или друго устройство долу. Етикет 'Energy manager' най-долу.
http://reduxi.local. IP адреса на контролера ще намерите в списъка с устройства на рутера или в приложението Reduxi под Reduxi devices.admin · Парола: admin (фабрична настройка)Текстово описание на това изображение
Екранна снимка на страницата за вход в Reduxi Configurator в прозорец на Chrome. Адресната лента показва 'Not secure' и 'reduxi.local'; адресната лента е отбелязана с циан рамка и увеличено копие на нея (циан рамка, текст 'Not secure reduxi.local') е показано вляво, свързано с циан линия. Фон на страницата: светлосив линеен чертеж на къща със соларни панели (зелени), стенна кутия, инвертор, кола и зарядно устройство. Горе вляво: лого 'reduxi configurator'. В центъра е кутия за вход със заглавие 'Login', избор на език (английско знаме, 'English'), поле за потребителско име и поле за парола и тъмен бутон 'Login'.
Текстово описание на това изображение
Екранна снимка на уеб интерфейса на Reduxi Configurator след влизане, светла тема. Горе вляво: лого 'reduxi configurator'. Заглавна лента: 'Home' вляво, зелен статус 'Connected' горе вдясно. Лява странична лента: разгъната секция 'Devices' със списък от записи, след това свити секции 'Manager', 'Configuration' и 'Settings'. Основна област: диаграма на енергийния поток. Къща в центъра с пръстен, стойност 24.20 kW. Иконка Grid горе вляво, 24.20 kW (червена точка на линията ѝ). Иконка Solar горе вдясно, стойност '-'. Лява иконка (батерия или устройство), 6.700 kW (зелена точка на линията ѝ). Десни иконки (батерия и устройство), стойности '-'. Иконка EV charger долу вляво, 31.00 kW. Друга иконка на устройство долу вдясно. Етикет 'Energy manager' под къщата.
6 Добавяне на зарядното устройство в Reduxi
Използвайте тези стъпки, за да добавите нова зарядна станция или да редактирате съществуваща.
6.1 Основни настройки
Влезте локално в Reduxi Configurator на контролера (вж. Точка 5) и щракнете върху + Add device.
Текстово описание на това изображение
Екранна снимка на лявото меню на Reduxi Configurator под логото reduxi Configurator. Записи в менюто: Devices (разгъната, със знак минус), съдържаща бутона '+ Add device' (с контур); Strategies (знак плюс); Utility Rate Plan; Settings (знак плюс). Дясната страна е празна, бяла.
В първата стъпка (основни настройки) изберете основните параметри на устройството:
- Device type: изберете типа на устройството
- Type: изберете типа
- Name: име по Ваш избор
Текстово описание на това изображение
Екранна снимка на стъпка 1 'Basic settings' от съветника на Reduxi Configurator (стъпка 2 'Communication channel' е посивена). Форма с всички празни полета: Device type *: празен падащ списък; Type *: празен падащ списък (посивен); Name *: празно. Бутони: Back, Next.
Щракнете върху Next.
6.2 Настройки за комуникация
Попълнете комуникационните параметри на зарядната станция:
| Параметър | Стойност |
|---|---|
| Връзка | TCP/IP |
| IP | IP адресът на зарядната станция (вж. Точка 4) |
| Порт |
502 (стойност по подразбиране на Modbus TCP за KEBA KeContact P30) |
| Modbus адрес | Modbus адресът (unit ID), зададен на зарядната станция. Вижте документацията на KEBA в Точка 1. |
6.3 Проверка на комуникацията
Щракнете върху Test communication най-долу в съветника. Той отчита KEBA KeContact P30 веднъж и не запазва нищо. Ако тестът е успешен, щракнете върху Done: само Done създава устройството.
Текстово описание на това изображение
Екранна снимка на долната лента с бутони на страница на Reduxi Configurator. Вляво: бутон 'Back'. Вдясно: бутон 'Test communication' (отбелязан с циан рамка) и тъмен бутон 'Done'.
Текстово описание на това изображение
Екранна снимка на страницата 'Communication channel and device configuration' в Reduxi Configurator. Connection *: TCP/IP (падащ списък). IP *: 192.168.50.243, с бутон 'Scan for IP'. Port *: 502, с бутон 'Test port'. Modbus unit ID *: 1. Бутони най-долу: Back (вляво), Test communication и Done (вдясно). Бутонът Done е отбелязан с циан рамка.
7 Проверка на показанията
7.1 Last measurements
След като комуникацията е установена, отворете зарядната станция под Devices в Reduxi Configurator и проверете стойностите като допълнителен тест.
7.2 Включване на управлението от Reduxi
За да управлявате зарядната станция със стратегии на Reduxi, задайте control type на устройството на AUTO. Само тогава командите от стратегията влияят на зарядната станция.
За да дефинирате стратегия, следвайте Стратегии за Reduxi контролера.
✓ Обобщение
Подготовка (точки 1–2): Осигурете документите на KEBA. Монтирайте зарядната станция и я включете в захранването. Подгответе Ethernet кабела, Reduxi Controller и лаптоп или таблет.
Зарядна станция KEBA (точки 3–4): Свържете зарядната станция към мрежата. Намерете IP адреса ѝ, задайте статичен IP при нужда и включете Modbus TCP в Web UI. Рестартирайте зарядната станция.
Добавяне в Reduxi (точки 5–6): Влезте в уеб интерфейса на Reduxi. Добавете устройството и задайте комуникационните параметри. Стартирайте Test communication, след това щракнете върху Done.
Пускане в работа (точка 7): Проверете последните измервания. Задайте control type на AUTO.
→ Често срещани проблеми
| Проблем | Решение |
|---|---|
| Web UI не е достъпен | Проверете дали DIP превключвателят за DHCP е на ON и дали Ethernet кабелът е свързан. Проверете дали светодиодите за връзка са активни. Намерете IP адреса в списъка с DHCP lease на рутера (вж. Точка 4). |
| Не мога да вляза в Web UI | Използвайте паролата на администратора от табелката вътре в зарядната станция, от протокола за въвеждане в експлоатация или от документацията за доставка от KEBA. |
| Тестът на комуникацията не успява | Проверете дали Modbus TCP е включен под Communication settings в Web UI и дали зарядната станция е била рестартирана след запазването. Проверете IP адреса и порта в Точка 6. |
| Open configurator не се отваря или остава празен | Тунелът все още не е активен. Изчакайте около 30 секунди и проверете дали контролерът е онлайн. |
Влизането с admin се отхвърля |
Паролата е променена по време на инсталацията. Попитайте инсталатора. Паролата на профила в Reduxi тук не работи. |
reduxi.local не се зарежда |
Вашето устройство не е в същата мрежа като контролера. Използвайте IP адреса или тунелната връзка. |
| Тестът на комуникацията не успява, устройството е офлайн | Проверете достъпността, IP адреса / порта / unit ID и дали протоколът е включен на устройството. |
