Свържете и конфигурирайте KEBA KeContact P30 EV зарядно устройство с Reduxi контролер чрез Modbus TCP IP (LAN)

Обновено



1. Предварителни условия

  • KEBA KeContact P30 е механично и електрически инсталирано
  • Зарядното устройство е включено
  • Наличен е Ethernet кабел
  • Наличен е лаптоп или контролер с Ethernet интерфейс
  • Потребителят има разрешение за достъп до конфигурацията на зарядното устройство

Допълнителна документация:
Ръководство за инсталиране и конфигурация — KEBA KeContact P30 x-series :: FENECON Документи
 https://www.keba.com/en/emobility/service-support/downloads/Downloads.
KeContactP30x-series_konfen

2. Ethernet физическа връзка

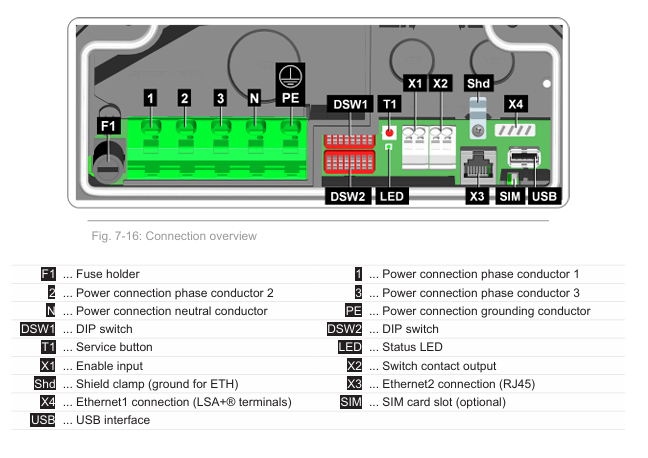

  1. Намерете Ethernet (RJ‑45 порт) вътре в зарядното устройство.
  2. Свържете Ethernet кабел:
    • към мрежов комутатор, или
    • директно към контролера, или
    • директно към сервизен лаптоп.
  3. Уверете се, че LED индикаторите за връзка са активни след включване.


3. Достъп до конфигурацията на зарядното устройство

3.1 Метод за достъп до мрежата

KEBA P30 няма дисплей. Цялата конфигурация се извършва чрез интегрирания уеб интерфейс (Web UI).

За да получите достъп до Web UI, трябва да знаете IP адреса на зарядното устройство.

3.2 Първоначален IP достъп (DHCP)

  1. Настройте DIP превключвателя за DHCP на ON (фабрична настройка).
  2. Включете зарядното устройство.
  3. Зарядното устройство заявява IP адрес от DHCP сървъра на мрежата.
  4. Идентифицирайте назначения IP адрес, като използвате един от следните методи:
    • Списък с DHCP резервации на рутера
    • Инструмент за мрежово сканиране
    • KEBA сервизен инструмент (ако е наличен)

3.3 Вход в Web UI

  1. Отворете уеб браузър.

  2. Въведете IP адреса на зарядното устройство:

    http://<charger-ip-address>
  3. Влезте с администраторски идентификационни данни.

Забележка:

За зарядните устройства KEBA KeContact P30, администраторската (или сервизна) парола се предоставя от KEBA и обикновено се намира на едно от следните места:

  • На етикета на устройството вътре в зарядното
  • На листа за пускане в експлоатация, доставен със зарядното устройство
  • На документацията за доставка на KEBA

4. Ethernet IP конфигурация

4.1 Отворете мрежовите настройки

  1. В Web UI, навигирайте до: Network → Ethernet
  2. Текущата IP конфигурация се показва.

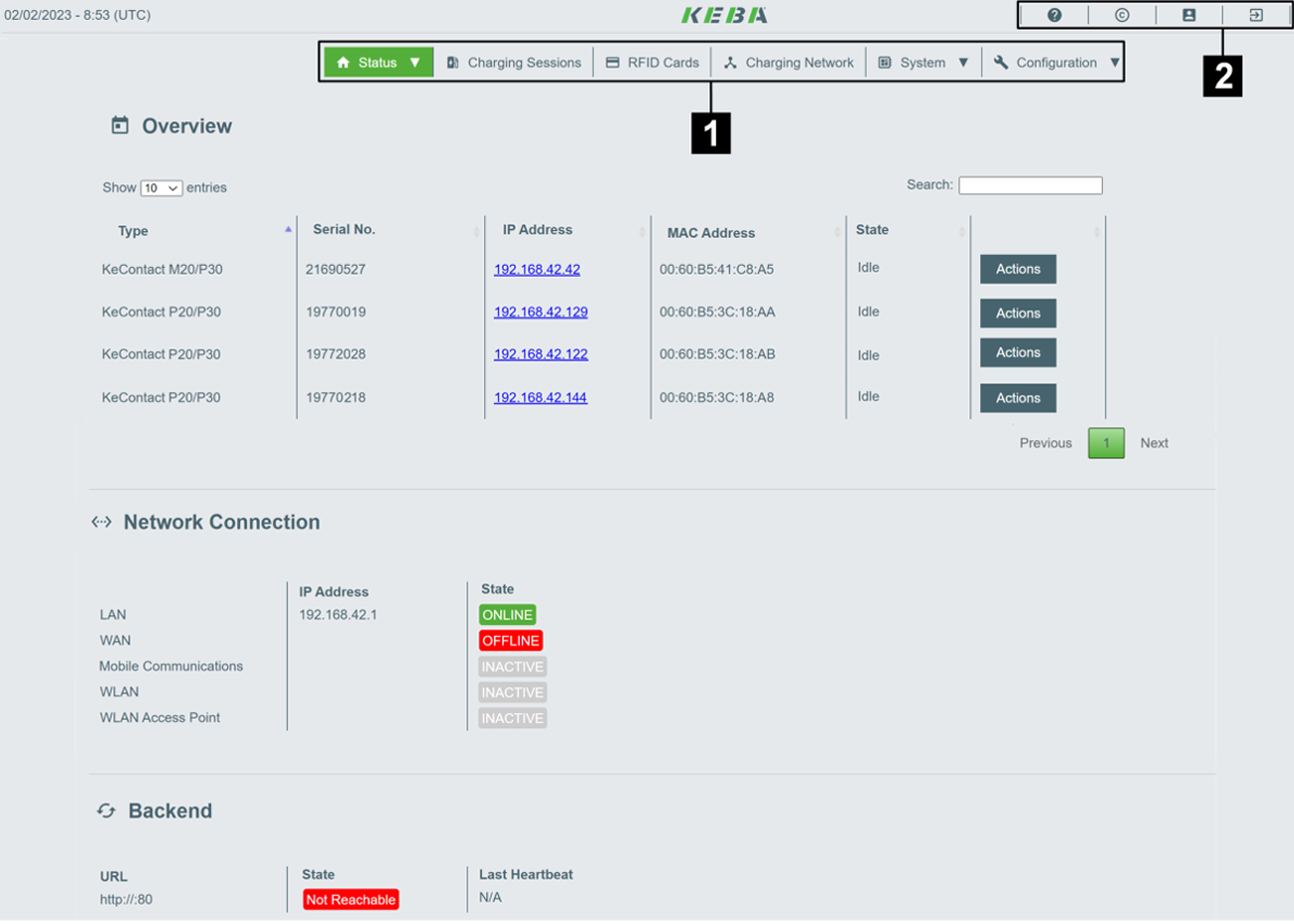

Пример за Web UI:

4.2 Статична IP конфигурация

Ако е необходим фиксиран IP адрес:

  1. Изберете Режим на IP конфигурация: Статичен
  2. Въведете следните параметри:
    • IP адрес
      Пример: 192.168.1.50
    • Подмрежова маска
      Пример: 255.255.255.0
    • Основен шлюз (ако е необходим)
  3. Запазете настройките.
  4. Рестартирайте зарядното устройство.
  5. Достъпете Web UI, като използвате новия IP адрес.

5. Активиране на TCP/IP комуникация

5.1 Настройки за комуникация

  1. В Web UI, навигирайте до: Настройки за комуникация
  2. Активирайте необходимия TCP/IP комуникационен интерфейс:
    • Modbus TCP (ако контролерът комуникира чрез Modbus)
  3. Деактивирайте неизползваните комуникационни интерфейси.
  4. Запазете настройките.
  5. Рестартирайте зарядното устройство.

6. Добавяне на ново устройство към Reduxi контролер

За да добавите ново устройство или да редактирате съществуващо, следвайте стъпките по-долу.

6.1 Вход/Добавяне на ново устройство

  1. Влезте в приложението Reduxi Configurator и натиснете бутона „Add device“.
  2. Изберете устройството, което искате да добавите, под Основни настройки.

6.2 Основни параметри на устройството

В първата стъпка конфигурирайте основните параметри на устройството:

  • Тип на устройството: Изберете тип на устройството
  • Тип: Изберете тип
  • Име: Въведете желаното име на устройството

6.3 Настройки за комуникация

Попълнете комуникационните параметри за новото устройство, което добавяте към Reduxi, след което натиснете Test communication. Ако получите отговор, натиснете Save.
