1. Физическа връзка
- RS485 A (D+)
- RS485 B (D−)
- опционален GND
Свържете както следва:
- RS485 A на инвертора → RS485 A на контролера Reduxi
- RS485 B на инвертора → RS485 B на контролера Reduxi
- GND може да бъде свързан, ако се използва екраниран кабел
2. Свързване на множество инвертори

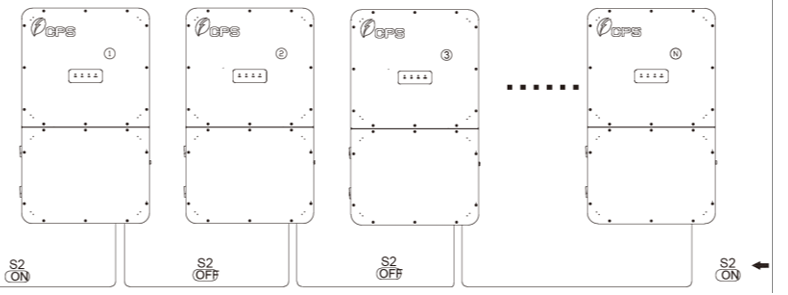

При свързване на множество инвертори използвайте линейна топология (daisy chain):
Не използвайте звездообразна връзка.

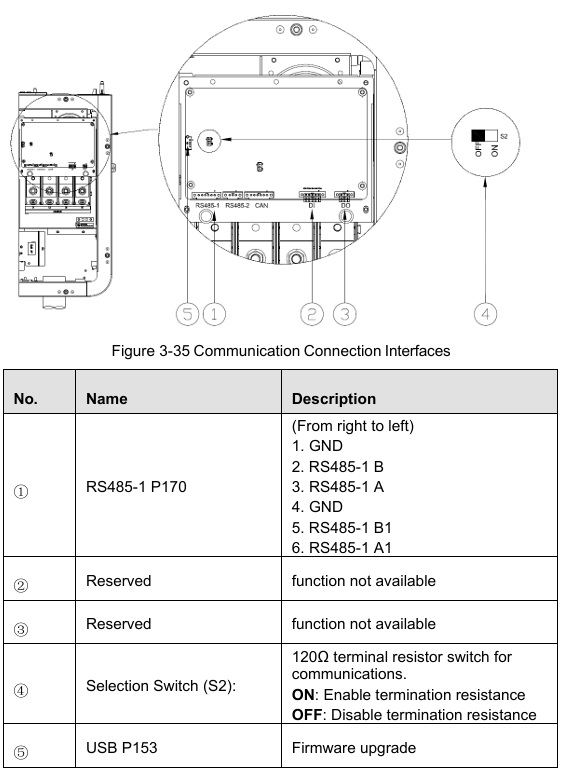

На първото и последното устройство в последователността превключвателят трябва да бъде активиран, както е показано на изображението.
3. Настройки на инвертора (множество опции)
3.1 Инвертори с дисплей (с LCD дисплей)
За да настроите RS485 адреса директно на инвертора:
Процедура:
- Използвайте дисплея на инвертора и навигирайте до:
Настройки → Комуникация → RS485 - Намерете параметъра Адрес (Modbus ID)
- Задайте желаната стойност (напр. 1, 2, 3, … в зависимост от системата)
- Потвърдете и запазете настройките на инвертора
Не са необходими допълнителни инструменти или софтуер. Цялата конфигурация се извършва локално чрез екрана на инвертора.
3.2 Инвертори без дисплей (без LCD дисплей)
За инвертори без дисплей, RS485 адресът трябва да се настрои с помощта на компютър.
RS485 към USB връзка
Необходимо:
- Лаптоп
- RS485 към USB адаптер
- CHINT софтуер за конфигурация/сервиз
Процедура:
- Свържете RS485 USB адаптера към инвертора:
- Адаптер A → инвертор RS485 A
- Адаптер B → инвертор RS485 B
- Свържете адаптера към компютъра чрез USB
- Отворете CHINT софтуера за конфигурация на компютъра
- Изберете правилния COM порт (напр. COM3) и задайте комуникационни параметри:
- BaudRate: 9600
- DataBits: 8
- Parity: None
- StopBit: 1
- Установете връзка с инвертора (Connect / Read)
- Намерете параметъра Адрес (Modbus ID)
- Задайте желания адрес и запишете/запазете настройките в инвертора
Ако директната връзка чрез RS485 не се поддържа от фърмуера на инвертора, адресът трябва да се зададе чрез съвместим гейтуей или сервизен интерфейс.

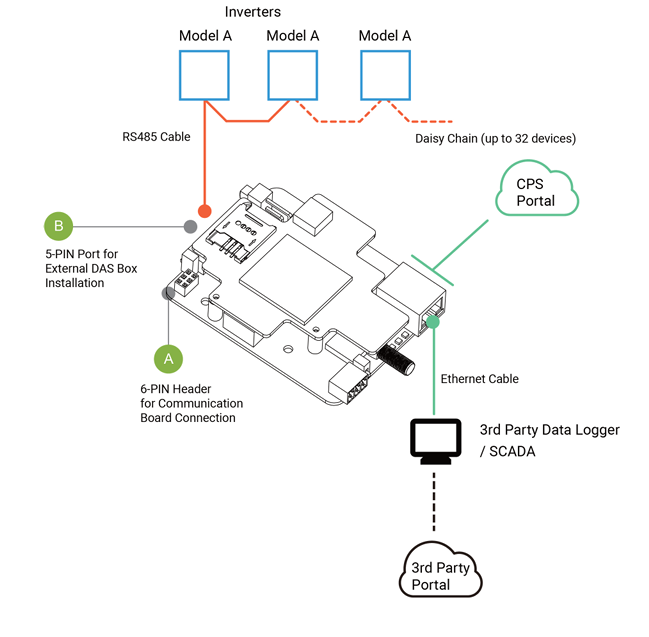

4. Опция: FlexOM Gateway модул
Като опционално допълнение може да бъде инсталиран модул, наречен FlexOM Gateway.
Този модул позволява:
- Отдалечен достъп до инвертора
- Комуникация чрез TCP/IP (Ethernet) (Порт: 502)
- По-лесна конфигурация и мониторинг чрез уеб интерфейс
С FlexOM Gateway, инверторът може да бъде достъпен през мрежата, елиминирайки необходимостта от директна RS485 конфигурация чрез компютър в повечето случаи.
FlexOM Gateway изисква връзка с интернет чрез Ethernet. Всички LAN защитени портове трябва да бъдат отворени в двете посоки (за входяща и изходяща комуникация) преди въвеждане на гейтуея в експлоатация, по-специално TCP 1884 с целеви IP адрес 47.254.52.209 (mqtt.chintpowersystems.com).
Официална документация за FlexOM Gateway Module: https://www.chintpowersystems.com/wp-content/uploads/2025/12/CPS-FlexOM-Gateway-User-Manual-12-2-2025.pdf
5. Добавяне на ново устройство (CHINT String Inverter)
За да добавите ново устройство (Huawei SUN2000) или да редактирате съществуващо, са представени следните точки.
5.1 Добавяне на ново устройство
Влезте в конфигуратора Reduxi и натиснете бутона "Add device".
5.2 Изберете устройството, което искате да добавите (Основни настройки)
В първата стъпка изберете основните параметри на устройството, което искате да добавите:
- Тип устройство: Соларна електроцентрала,
- Тип: Huawei SUN2000,
- Име: Посочете името на устройството.
5.3 Комуникационен канал
Попълнете параметрите за комуникация със SmartLogger, които са:
- Връзка: TCP/IP,
- IP: попълнете IP адреса на SmartLogger,
- Порт: винаги 502,
- Modbus unit ID: въведете логическия адрес за Modbus настройката на SmartLogger.
5.4 Тест на комуникацията
Под всички настройки в Комуникационния канал е поставен бутон "Test communication", който се използва за извършване на теста.
Тестът на комуникацията може да даде два отговора:
1. Комуникацията работи правилно, виж изображението по-долу:
2. Комуникацията не работи правилно, виж изображението по-долу:
5.5 Разширени настройки
Разширените настройки са произволни и зависят от конкретните нужди на мястото, където е инсталиран Reduxi Controller. След като завършите всички разширени настройки, натиснете бутона "Done".
5.6 Последни измервания
След успешно установена комуникация с устройството, измерените стойности, получени от устройството, могат да бъдат проверени допълнително като тест. Кликнете върху секцията "Device" на началната страница на конфигуратора Reduxi и изберете новодобавения инвертор Huawei SUN2000 в дървовидната структура.
Ако искаме устройството да бъде управлявано от стратегия, режимът на управление трябва да бъде зададен на "Automatic", но ако преминем към ръчен режим, можем да тестваме работата на различни състояния.
След успешно добавяне на устройството и проверка на стойностите, устройството може да бъде инспектирано и контролирано чрез приложението Reduxi.
