Многостепенно регулиране на мощността

Принудително прилага границите за мощност на внос/износ на мрежата във всяка електрическа точка на свързване на обект едновременно — например на всеки трансформатор или под-брояч — така че комбинираната активност по подчинени клонове да не може да надвиши това, което горното свързване може безопасно да понесе.

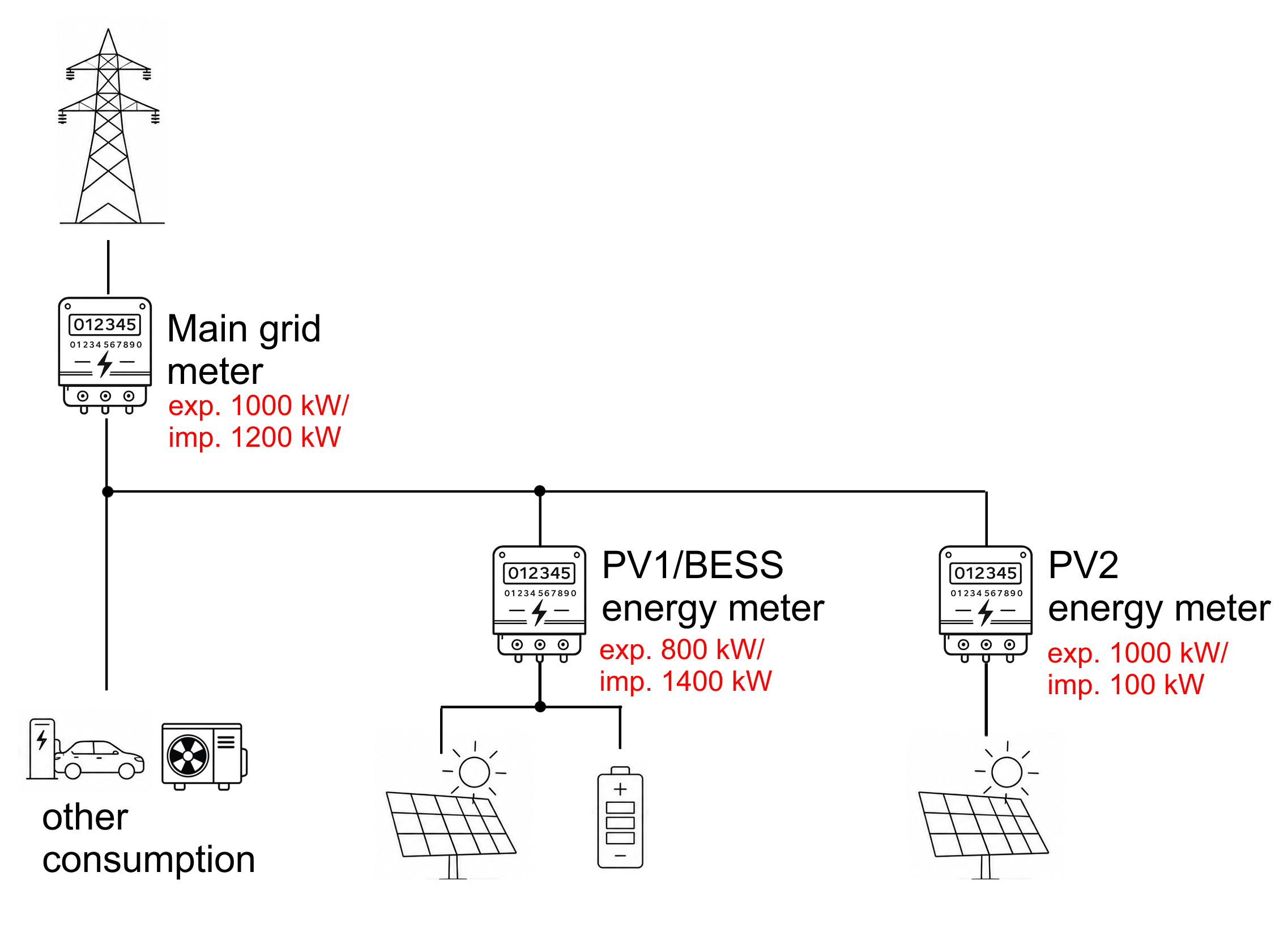

Пример за многостепенно регулиране. Схема, показваща главен електромер, захранващ три подчинени клона, с или без специален енергомер:

друго потребление (зарядно устройство за електромобил и ОВК),
енергиен брояч PV1/BESS, захранващ соларна система и батерия,
и PV2 енергомер, захранващ втори соларен масив.

В този пример и двата клона имат висок рейтинг за износ/внос, както и главната точка на свързване. Ако и двата подчинени клона работят при пълния си индивидуален рейтинг едновременно, комбинираната мощност би надвишила собствения лимит от 1000/1200 kW на главното свързване — което е сценарият, предназначен да предотврати многостепенното регулиране.

Общ преглед

Многостепенното регулиране разширява логиката за ограничаване на мощността на контролера от една точка на измерване до всяко релевантно ниво в електрическата йерархия на обекта: главното мрежово свързване и всяко подчинено електрическо свързване или енергомер под него. Подчинено ниво обикновено е енергомер с енергиен под-клон, но същият механизъм се прилага по-общо към всяко електрическо свързване или енергиен трансформатор в йерархията. Всяко ниво се измерва със собствен брояч и се конфигурира като собствена стратегия, със собствени лимити за внос/износ и локално поведение за оптимизация (например, редуциране на пикове).

Регулирането е йерархично: подчинено ниво никога не може да накара комбинираната мощност на родителско ниво да надвиши конфигурирания лимит на това родителско ниво, въпреки че всяко ниво прилага и своя собствен локален лимит. Това е необходимо, защото обектите обикновено се изграждат с главно свързване, захранващо две или повече по-малки подчинени свързвания, всяко с по-нисък рейтинг, близък или дори по-висок в сравнение със собствения рейтинг на главното свързване. Ако всяко подчинено ниво можеше да използва пълната си номинална мощност едновременно, тяхната комбинирана мощност можеше да надвиши това, за което е реално оценена главната точка на свързване.

Надхвърлянето на номиналния внос/износ на точката на свързване може да изключи брояча или дори да изгори предпазни стопяеми предпазители, което от своя страна води до високи разходи за подмяна и посещения на място, удължено време на престой и загубени приходи от продукция, докато свързването е извън експлоатация.

Предварителни условия

Обект с повече от едно електрическо ниво за регулиране — главно мрежово свързване плюс поне едно подчинено електрическо свързване или енергомер (обикновено трансформаторен клон). Едностепенните обекти не се нуждаят от многостепенно регулиране.
Специализиран, независимо четим брояч на всяко ниво, което изисква собствен лимит (главно свързване и всяко подчинено свързване).
Всяко ниво е конфигурирано като собствена Стратегия в платформата на контролера.
Могат да съществуват повече от две нива на стратегии. Може да бъде и комбинация от обикновени едностепенни стратегии с многостепенни стратегии. Потребителят може да дефинира структурата напълно гъвкаво.
Ако режимът за оптимизация на AI мениджъра за енергия се използва на обекта, той трябва да бъде назначен към най-горното (главно) ниво на стратегията

Как работи

Всяко ниво е собствена Стратегия. Стратегията обикновено се наименува според физическия актив, който представлява, например главен мрежов енергомер или подчинен („PV“) енергомер. Всяка Стратегия независимо измерва своето ниво и може да стартира собствен режим на оптимизация (например, редуциране на пикове или самопотребление).
Лимитите се прилагат отгоре надолу. Всяко ниво има свои собствени мин./макс. лимити за активна мощност при внос и износ. Ако комбинираната мощност на родителско ниво достигне своя конфигуриран лимит, контролерът допълнително ограничава подчинените нива под него — дори ако тези подчинени нива все още не са достигнали собствените си индивидуално конфигурирани лимити.
Неизползваният капацитет се преразпределя динамично. Ако един клон консумира или изнася по-малко от определеното му дялово участие, полученият резерв под родителския лимит става наличен за други клонове в същия родител, вместо да бъде статично резервиран за всеки клон.

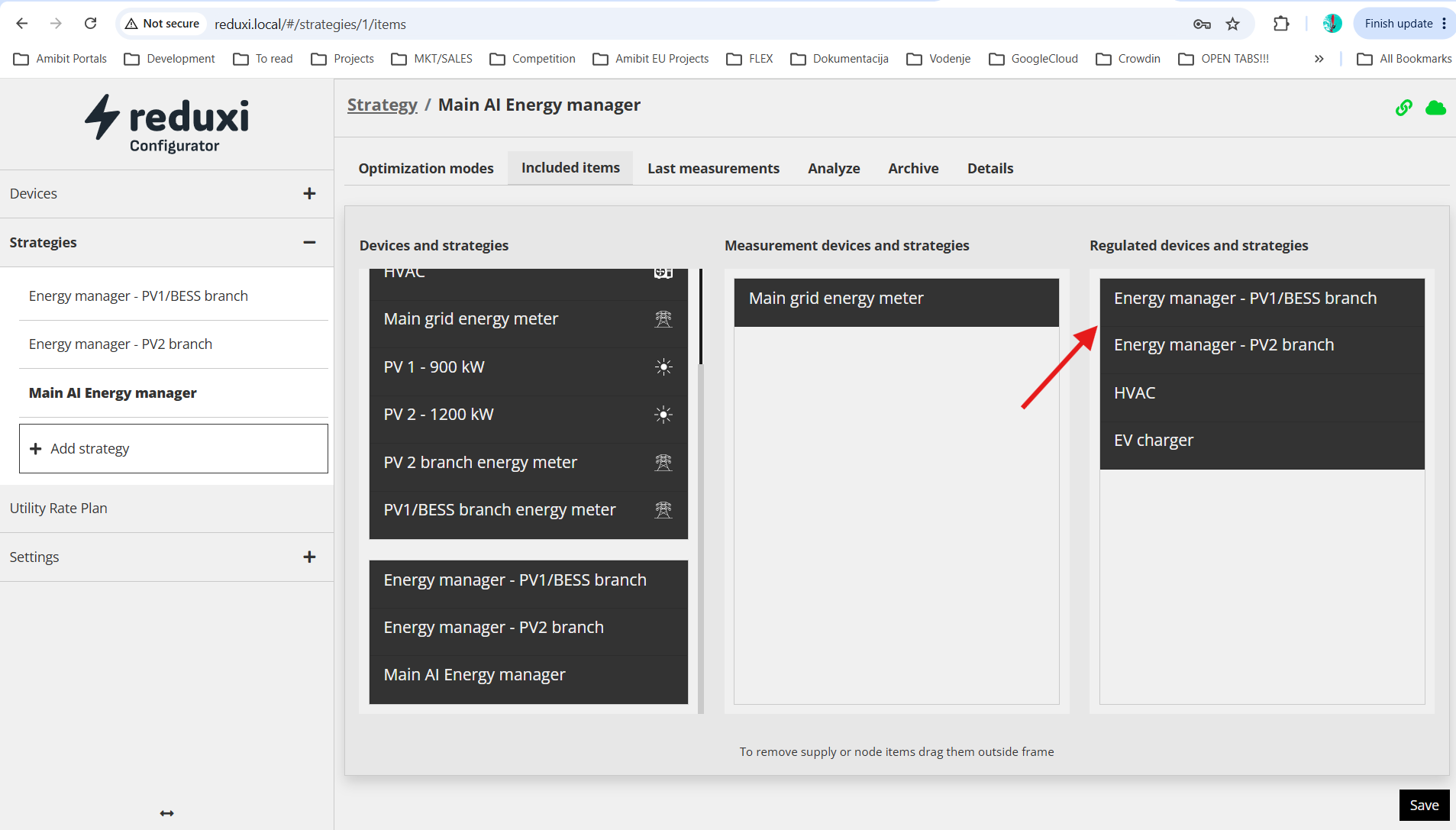

Структурата се дефинира от родителска Стратегия, която реферира към дъщерна Стратегия. Подчинената Стратегия се добавя към списъка „регулирани устройства“ на родителската Стратегия, по същия начин като всяко друго индивидуално управляемо устройство. Чрез това родителската Стратегия получава инструкция да управлява тази конкретна подчинена/дъщерна стратегия.

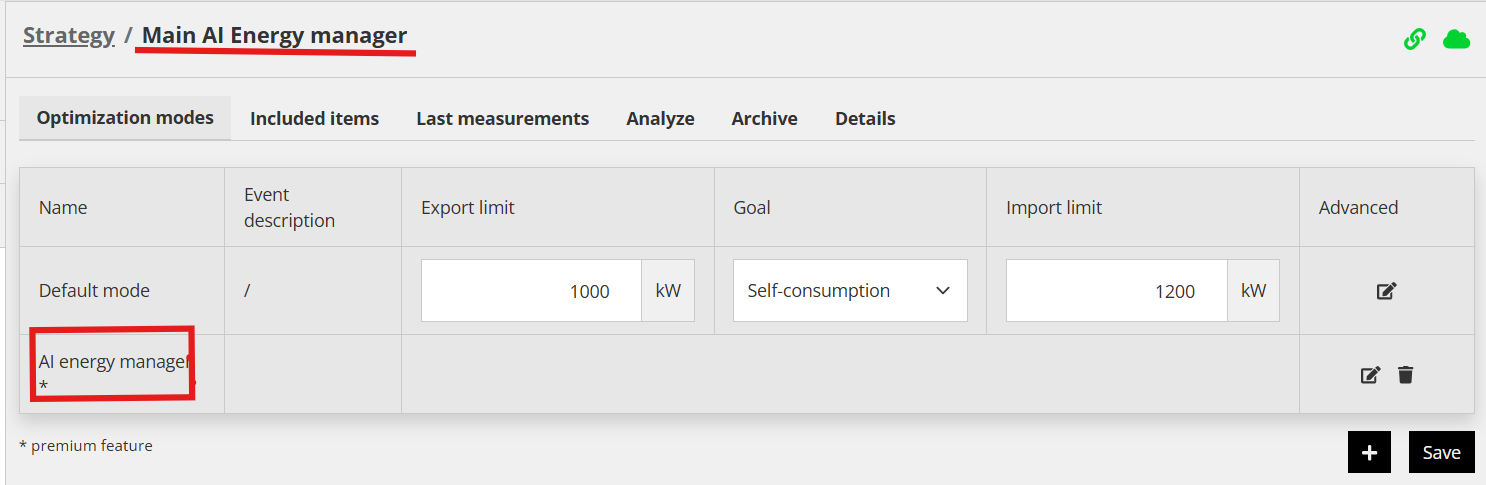

Режимът за оптимизация на AI мениджъра за енергия трябва да бъде на най-горното ниво. В случай че се имплементира AI стратегия, тя трябва да бъде на най-горното ниво, тъй като се нуждае от видимост към данните, докладвани от всяка подчинена Стратегия, за да разпредели мощността в целия обект; режимът за оптимизация на AI мениджъра за енергия винаги се поставя на най-горното ниво на Стратегията, никога на подчинено. Подчинените нива обикновено се използват за редуциране на пикове или самопотребление.

Конфигурация

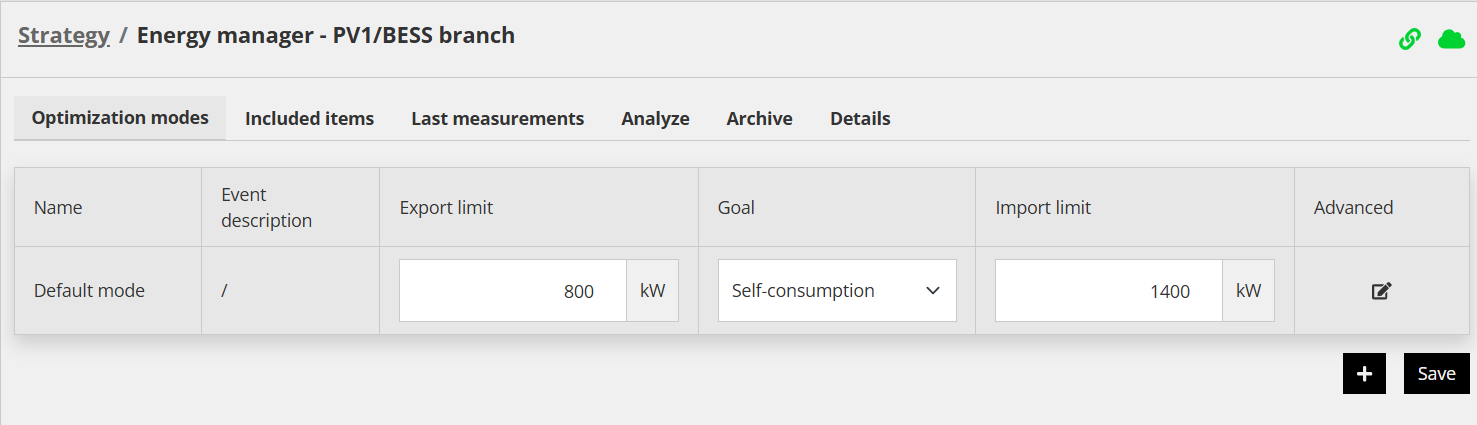

1. Първо, създайте отделна подчинена Стратегия за всеки подчинен клон, със собствени мин./макс. лимити за внос и износ.

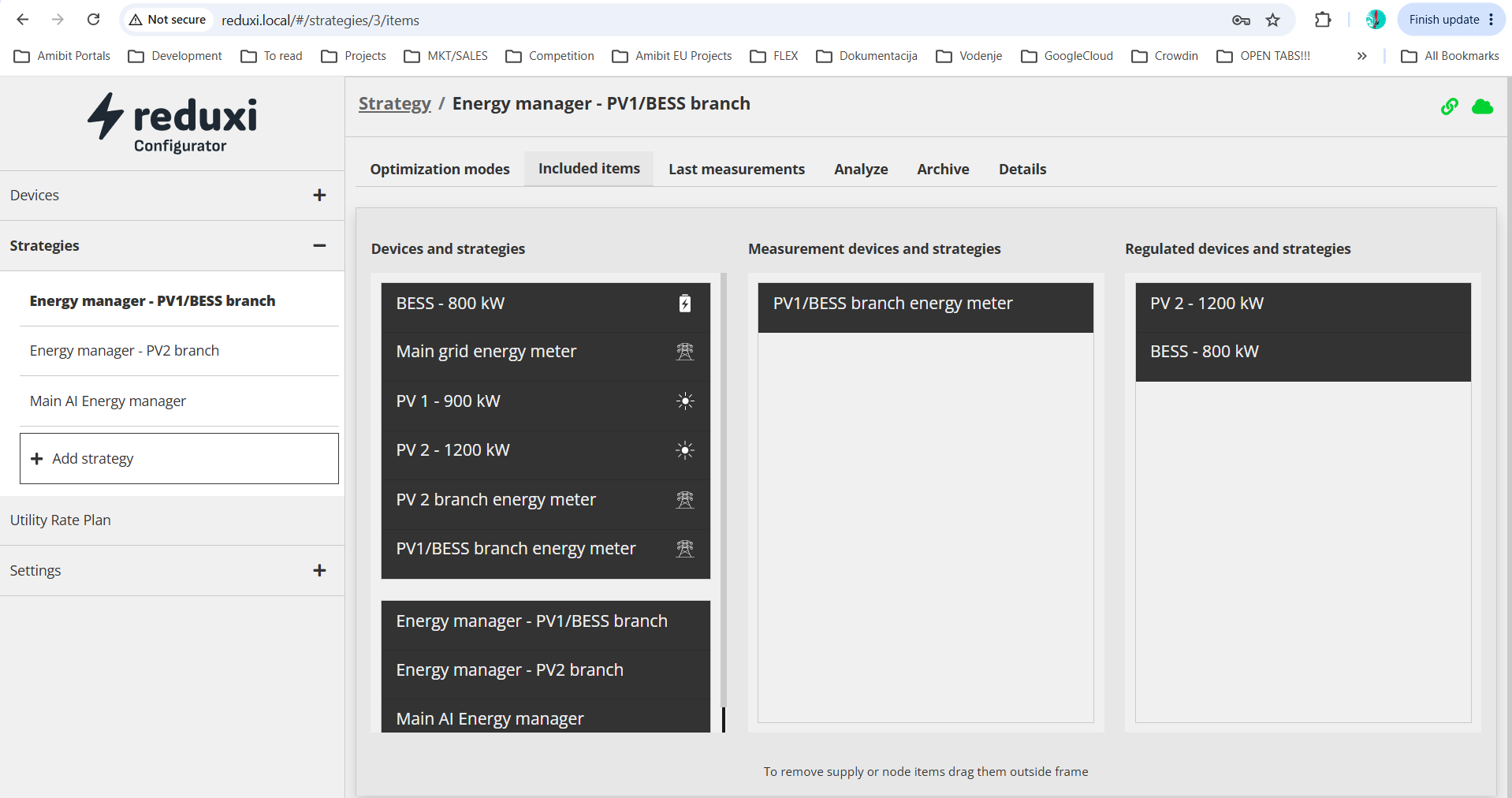

2. За всяка от тези Стратегии отворете Включени елементи и задайте три групи: брояча, използван за измерване на това ниво (Измервателни устройства и стратегии), устройствата, които Стратегията трябва да управлява (Регулирани устройства и стратегии), и — по избор — други подчинени стратегии, които могат да бъдат контролирани (Регулирани устройства и стратегии).

3. Задайте режима на оптимизация (например, самопотребление)

Ограничения и важни бележки

Многостепенното регулиране е смислено само за обекти с повече от едно измервано ниво. Добавя допълнителна конфигурационна сложност (отделна стратегия, присвояване на брояч и стойности на лимитите за всяко ниво), която едностепенен обект не се нуждае.
Собствените мин./макс. на подчинена стратегия. лимитите за внос/износ се прилагат заедно с — а не вместо — лимита на родителя. По-строгият от двата на практика управлява подчинения клон във всеки даден момент.

Отворени въпроси/ограничения

Обработка на батерия и товар, които споделят един и същ под-брояч. Когато батерия и разположен наблизо товар са зад един и същ подчинен брояч, и рейтингът за внос/износ на този брояч е по-нисък от собствената номинална мощност на батерията, решението може да не е оптимално. Не третирайте този сценарий като документирана, поддържана конфигурация, докато не бъде потвърдено.
Дали график или прогноза, подадени към подчинена Стратегия, отчитат лимитите и очакваното потребление на по-нататъшни подчинени нива под него, или отразяват само нивото непосредствено над него. Това в момента е отворено и не е напълно поддържано.
Свързана възможност: множество Flex единици на локация - Един контролер/локация може да регистрира повече от една независима „Flex“ единица — използвана за участие в програми за отговор на търсенето или балансиране на мрежата — чрез присвояване на различни устройства към различни стратегии, всяка със собствен сертифициран брояч. Това позволява на един физически обект да предложи две или три отделни единици за гъвкавост на агрегатор, вместо само една за целия обект. Това в момента е отворено и не е напълно поддържано.

Отстраняване на неизправности

Проблем	Възможна причина	Препоръчително действие
Подчинен клон изглежда по-ограничен, отколкото предполага собственият му конфигуриран лимит.	Достигнат е лимитът на родителското ниво, така че контролерът допълнително ограничава подчинения клон, както е предвидено.	Проверете раздела „Анализ“ на родителската Стратегия за същия времеви прозорец, за да потвърдите дали е достигнат нейният лимит за внос/износ.
Действителната мощност на устройството е по-ниска от очакваната от модул за прогнозиране или планиране.	Достигнат е лимитът на ниво стратегия или устройство и правилно е ограничил изхода под прогнозата.	Сравнете линията на лимита на графика за анализ на Стратегията с полетата за мин./макс. активна мощност на устройството, за да потвърдите кой лимит е приложен.

Често задавани въпроси

Къде трябва да бъде поставен режимът за оптимизация на AI мениджъра за енергия на многостепенен обект?

Винаги на най-горното ниво на стратегията. Нуждае се от данни от всяка подчинена Стратегия, за да разпредели правилно мощността в целия обект, което получава само когато е поставен на върха на йерархията.

Може ли един клон да използва повече от „дяла“ си от родителския лимит?

Да. Разпределението между клоновете е динамично: ако един клон използва по-малко от своя дял, други клонове под същия родител могат да използват освободения капацитет, стига общият лимит на родителя да не бъде надвишен.

Може ли една локация да предложи повече от една единица за гъвкавост (Flex) на агрегатор?

Да — чрез присвояване на отделни устройства към отделни стратегии, всяка със собствен сертифициран брояч, една локация може да регистрира две или три независими Flex единици вместо една за целия обект.
