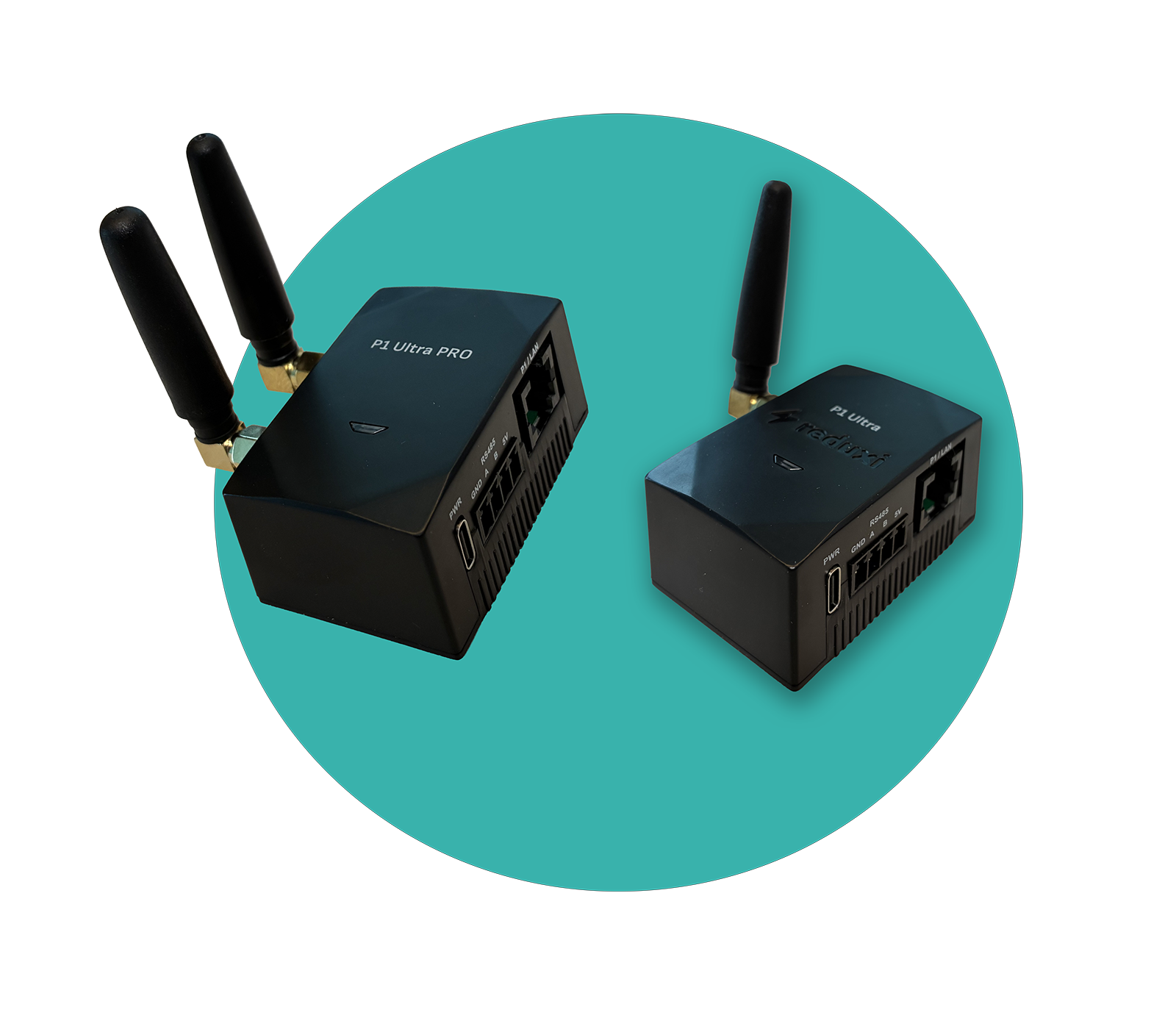

1 За P1 Ultra и P1 Ultra Pro

1.1 Описание на устройството

Устройството събира данни от смарт електромера и преобразува комуникацията на електромера в TCP/IP комуникация. То препраща данните към Reduxi Controller.

P1 Ultra Pro поддържа и LTE чрез SIM карта и външна LTE антена. За конфигурацията на LTE вижте ⁠Точка 4⁠.

Поддържаният интерфейс и комуникационен протокол зависят от модела на смарт електромера и от държавата.

1.2 Поддържани интерфейси на електромера и комуникационни протоколи

Интерфейси на електромера:

• P1 / HAN / I1
• TTL (P1) през RJ12
• M-Bus през 2-жилна връзка, RJ12 или RJ45
• RS485 през 2-жилна връзка

Комуникационни протоколи:

• DSMR (IEC 62056-21)
• DLMS/DSLM Push

Проверете списъка с поддържани модели смарт електромери: списък с поддържани устройства.

2 Необходимо оборудване

Нужни са Ви следните компоненти:

• Reduxi P1 Ultra или P1 Ultra Pro
• Захранване за устройството
• RJ12 кабел (в комплекта) или кабел с еднаква последователност на жилата в двата края (връзка 1:1)
• Смарт електромер с активиран HAN/P1 порт
• P1 Ultra Pro с LTE: активна SIM карта и външна LTE антена
• Reduxi Controller в същата мрежа
• Лаптоп или таблет с достъп до интернет за конфигуриране на устройството в Reduxi

3 Свързване на устройството към смарт електромера

3.1 Връзки на устройството

Връзки на P1 Ultra

Текстово описание на това изображение

Схема на връзките на P1 Ultra. Горе: контурен чертеж на устройството, гледано от страната на конекторите, с етикети PWR (USB-C порт), RS485 с клеми GND, A, B, 5V и P1 / HAN (RJ12 гнездо). Отдолу схема на свързване. Вляво: Power Supply (иконка на щепсел), свързано със стрелка към PWR (USB-C). В средата: клемен блок RS485 с клеми GND, A, B, 5VDC; стрелки от GND, A и B водят надолу към етикетите GND, RS485_B и RS485_A (5VDC има къса линия без стрелка). Вдясно: P1/HAN, RJ12, свързан с линия с етикет P1 (RJ12 - TTL) M-bus към Smart Meter (иконка на електромер).

3.2 P1 / HAN (RJ12)

Този комуникационен конектор свързва устройството със смарт електромера. Свържете го към активирания HAN/P1 порт на смарт електромера с приложения RJ12 кабел.

Проверете кои смарт електромери се поддържат:

3.3 M-Bus

P1 Ultra и P1 Ultra Pro комуникират със съвместими смарт електромери през M-Bus. Можете да свържете M-Bus с:

• 2-жилна M-Bus връзка: пин 3 – M-Bus +, пин 4 – M-Bus –
• RJ12 конектор
• RJ45 конектор

Свържете двете M-Bus жила от смарт електромера към пинове 3 и 4 на RJ12 конектора.

3.4 Свързване към смарт електромера

4 Конфигуриране на P1 Ultra

4.1 Свързване към Wi‑Fi мрежа

1

Захранете устройството

Свържете устройството към захранването.

2

Свържете се към мрежата на устройството

На телефона или компютъра си потърсете Wi‑Fi мрежата P1WIFI и се свържете с нея.

3

Отворете уеб интерфейса

Отворете уеб браузър и отидете на http://p1wifi.local

4

Log in

Потребителско име: admin
Парола: отпечатана върху етикета на устройството.

Страница за вход на P1 Ultra

Текстово описание на това изображение

Екранна снимка на страницата за вход в уеб интерфейса на P1 Ultra. Лого на Reduxi (мълния и думата reduxi) с текст P1 - ULTRA 2 под него. Сива кутия Sign-in със заглавие Sign-in. Username: admin. Password: попълнено поле, знаците са скрити като точки, с иконка на око вдясно. Тъмен бутон Login.

5

Въведете данните за Wi‑Fi

Въведете данните на Вашата локална Wi‑Fi мрежа. Препоръчваме да зададете на устройството статичен IP адрес. След това щракнете върху Save в долния десен ъгъл. Устройството се свързва към избраната Wi‑Fi мрежа и използва конфигурирания IP адрес.

Раздел Network: Wi‑Fi SSID и парола

Текстово описание на това изображение

Екранна снимка на уеб интерфейса на P1 Ultra, раздел Network. Горни раздели: Home, Network (избран, тъмен), Meter, Services, System. Секция Wi-Fi network със зелена значка за състояние Connected (ленти за сигнал). Use static IP address: превключвател с надпис No (изключен). Wi-Fi SSID: поле за въвеждане, празно, с бутон за сканиране на Wi-Fi вдясно, в червена рамка. Password: поле за въвеждане, празно, с иконка на око, в червена рамка. Секция Wi-Fi Hotspot: Hotspot password: поле за въвеждане, празно, с иконка на око. Предупредителен текст: This password will be used instead of the default password printed on the device. Бутони най-долу: тъмен бутон със зъбно колело вляво; тъмен бутон за запазване (иконка на дискета) вдясно, в червена рамка.

4.2 Настройки на електромера

В раздела Meter конфигурирайте:

• Country
• Meter type
• Meter name

Ако на смарт електромера е включено криптиране, въведете и необходимите параметри за криптиране.

Ако електромерът използва токови трансформатори (CT), щракнете върху иконката за допълнителни настройки най-долу. Там конфигурирате съотношенията на CT и VT.

Раздел Meter

Текстово описание на това изображение

Екранна снимка на раздела Meter в уеб интерфейса на P1 Ultra. Заглавие Meter с червена значка Disconnected горе вдясно. Червена рамка обгражда полетата на формуляра: Country: Slovenia (падащ списък); Meter type: Iskraemeco AM550 (падащ списък); Meter name: AM550 - Main meter; Meter message structure: Slovenia (падащ списък); Meter cipher key (optional): празно; Meter authentication key (optional): празно. Под рамката: Baud rate: 38400 bits/s (сиво); Data bits: 8; Stop bits: 1; Parity: None. Бутони най-долу: тъмен бутон с две стрелки вляво, тъмен бутон със зъбно колело и тъмен бутон за запазване (иконка на дискета) вдясно, отбелязан с червена рамка.

4.3 Настройки на услугите

Под Modbus изберете една от двете опции за комуникация.

Опция 1: Modbus TCP/IP

Modbus TCP/IP

Текстово описание на това изображение

Екранна снимка на секцията Modbus в настройките на P1 Ultra. Заглавие Modbus със синя значка Active горе вдясно. Enable: превключвател с надпис Yes (включен). Червена рамка обгражда два падащи списъка: Modbus mode: TCP/IP; Modbus register structure: Reduxi.

Опция 2: Modbus RTU (RS485)

Modbus RTU (RS485)

Текстово описание на това изображение

Екранна снимка на настройките на Modbus на P1 Ultra, режим RTU. Enable: превключвател с надпис Yes (включен). Modbus mode: RTU (падащ списък, в червена рамка); Modbus register structure: Reduxi (падащ списък, в същата червена рамка). Отделна червена рамка отбелязва тъмен бутон за настройки (иконка на зъбно колело) вдясно. Втори ред: Device address: 1; Baud rate: 115200 bits/s; Data bits: 8; Stop bits: 1; Parity: None.

4.4 LTE връзка (P1 Ultra Pro)

P1 Ultra Pro поддържа и LTE със SIM карта и външна LTE антена.

1

Поставете SIM картата

Поставете активна SIM карта в P1 Ultra Pro.

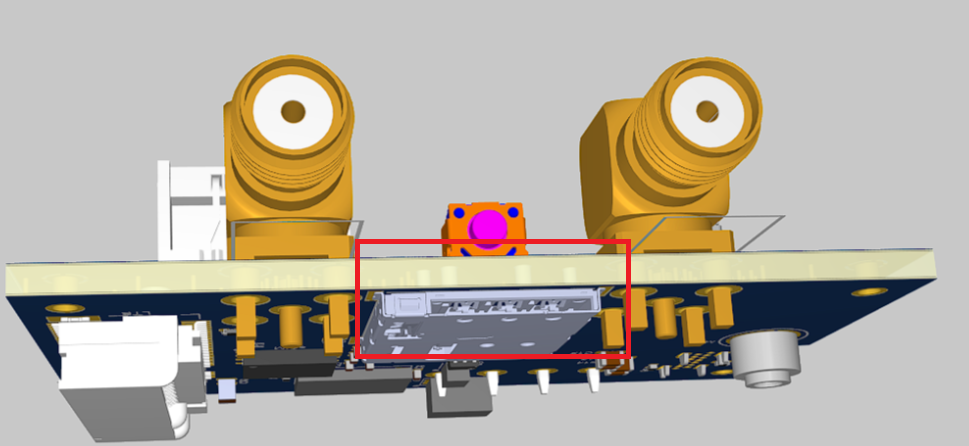

Слот за SIM карта

Текстово описание на това изображение

Рендер на платката на P1 Ultra Pro, гледана отстрани. Платка с бежови краища и синя долна страна, два златисти антенни конектора, изправени върху платката (вляво и вдясно), малък червено-оранжев компонент с розова среда между тях, бял конектор вляво и сив конектор долу вляво и златисти пинове по долната страна. Червен правоъгълник отбелязва слота за SIM карта, плосък метален компонент на долната страна на платката в средата. Не се вижда текст.

2

Свържете антената

Свържете външната LTE антена.

3

Включете мобилната мрежа

Включете Mobile network.

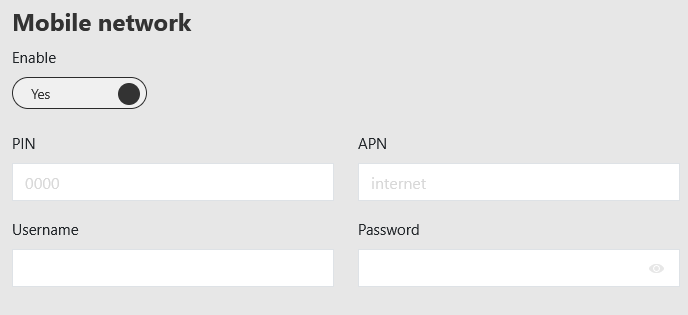

Настройки на мобилната мрежа

Текстово описание на това изображение

Екранна снимка на настройките на Mobile network на P1 Ultra Pro. Заглавие Mobile network. Enable: превключвател с надпис Yes (включен). Полета: PIN: празно, със сив примерен текст в полето (стойността не е написана тук); APN: празно, със сив текст-подсказка internet; Username: празно; Password: празно, с иконка на око.

4

Въведете APN

Въведете APN настройките, изисквани от Вашия мобилен оператор.

5

Въведете данните за достъп

Ако операторът го изисква, въведете потребителско име, парола и PIN на SIM картата.

6

Запазете

Запазете конфигурацията и проверете дали LTE връзката е активна.

Необходимите APN настройки зависят от мобилния оператор.

5 Влизане в уеб интерфейса на Reduxi

Можете да отворите уеб интерфейса на Reduxi по два начина:

Активирайте тунелната връзка (стъпка 3)

Текстово описание на това изображение

Екранна снимка на три екрана на мобилното приложение Reduxi един до друг, с циан рамки и номерирани значки от 2 до 4. Ляв екран (табло, тъмна тема): иконка за меню горе вляво, отбелязана с рамка и значка 2; лого 'reduxi'; раздели 'Real time data' (активен) и 'Statistics'; цена 5.79 € и температура 3.2 °C; диаграма на енергийния поток с къща в центъра (-1.25 kW) и иконки със стойности 69.0 W, 1.3 kW, 1.1 kW (червен кръг), -165.0 W с 97 % (червен кръг) и стойности 0.0 W долу; раздели 'Power' и 'Energy'; долна навигация: Dashboard, Diagnostics, Device control, Settings. Среден екран (странично меню): лого 'reduxi', 'Number of locations: 1233', заглавие 'Reduxi device management', записи '+ Add Reduxi location' и 'Reduxi devices' (отбелязан с рамка и значка 3), след това 'My profile' и 'About app'. Десен екран (страница на устройство): Back; картина на черен контролер Reduxi с два Ethernet порта; статус 'Connected'; карта 'Update available': 'New update is available for your Reduxi device.' с бутон 'Download and install update'; карта 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' с бутон 'Activate tunnel connection' (отбелязан с рамка и значка 4); карта 'Unit details' с поле 'Unit ID'.

Open configurator (стъпка 4)

Текстово описание на това изображение

Екранна снимка, съставена от две части една до друга. Лява част: екран на мобилното приложение Reduxi на тъмен фон. Горе: бутон Back; картина на черен контролер Reduxi с два Ethernet порта и клемен блок; статус 'Connected' с иконка на Wi-Fi. Карта 'Update available': 'New update is available for your Reduxi device.' с бутон 'Download and install update'. Карта 'Connect to configurator' с иконка на ключ: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' и бутон 'Open configurator', отбелязан с циан рамка и номерирана значка 5. Отдолу: карта 'Unit details' с поле 'Unit ID' (стойността не се вижда). Дясна част: Reduxi Configurator, отворен в браузър, отбелязан с циан рамка и номерирана значка 6. Заглавна лента: стрелка за назад, 'Tunnel connection', иконка за презареждане. Лява странична лента с иконки (мълния, чип, светкавица, стълбовидна диаграма, зъбно колело). Страница 'Home' със зелена иконка на връзка. Зелено съобщение: 'New patch available. Click here to apply.' със затварящо X. Час 09:12:56. Диаграма на енергийния поток с къща в центъра (1.700 kW) и иконки за мрежа (0.000 kW), слънце (1.700 kW), батерия (зелена, 0.000 kW и 0.800 kW), устройство вляво (0.900 kW), електрически автомобил и зарядно устройство или друго устройство долу. Етикет 'Energy manager' най-долу.

Екран за вход в Reduxi Controller

Текстово описание на това изображение

Екранна снимка на страницата за вход в Reduxi Configurator в прозорец на Chrome. Адресната лента показва 'Not secure' и 'reduxi.local'; адресната лента е отбелязана с циан рамка и увеличено копие на нея (циан рамка, текст 'Not secure reduxi.local') е показано вляво, свързано с циан линия. Фон на страницата: светлосив линеен чертеж на къща със соларни панели (зелени), стенна кутия, инвертор, кола и зарядно устройство. Горе вляво: лого 'reduxi configurator'. В центъра е кутия за вход със заглавие 'Login', избор на език (английско знаме, 'English'), поле за потребителско име и поле за парола и тъмен бутон 'Login'.

Уеб интерфейс на контролера след влизане

Текстово описание на това изображение

Екранна снимка на уеб интерфейса на Reduxi Configurator след влизане, светла тема. Горе вляво: лого 'reduxi configurator'. Заглавна лента: 'Home' вляво, зелен статус 'Connected' горе вдясно. Лява странична лента: разгъната секция 'Devices' със списък от записи, след това свити секции 'Manager', 'Configuration' и 'Settings'. Основна област: диаграма на енергийния поток. Къща в центъра с пръстен, стойност 24.20 kW. Иконка Grid горе вляво, 24.20 kW (червена точка на линията ѝ). Иконка Solar горе вдясно, стойност '-'. Лява иконка (батерия или устройство), 6.700 kW (зелена точка на линията ѝ). Десни иконки (батерия и устройство), стойности '-'. Иконка EV charger долу вляво, 31.00 kW. Друга иконка на устройство долу вдясно. Етикет 'Energy manager' под къщата.

6 Добавяне на P1 Ultra в Reduxi

С тези стъпки добавяте нов P1 Ultra или редактирате съществуващ.

6.1 Основни настройки

Влезте в Reduxi Configurator (вижте ⁠Точка 5⁠) и щракнете върху + Add device.

Бутонът Add device

Текстово описание на това изображение

Екранна снимка на лявото меню на Reduxi Configurator под логото reduxi Configurator. Записи в менюто: Devices (разгъната, със знак минус), съдържаща бутона '+ Add device' (с контур); Strategies (знак плюс); Utility Rate Plan; Settings (знак плюс). Дясната страна е празна, бяла.

Изберете основните настройки.

Основни настройки

Текстово описание на това изображение

Екранна снимка на формуляра Basic settings в Reduxi Configurator, отрязана на десния ръб. Полета: Device type *: Energy meter; Type *: P1 WiFi / Ultra; Name *: P1 WiFi / Ultra. Секция Include to strategy с таблица, чиито видими редове са Strategy (заглавен ред) и Energy manager (колоните вдясно са отрязани). Бутон Back долу вляво.

6.2 Настройки за комуникация

В настройките на комуникационния канал въведете параметрите, които съответстват на Вашата връзка със смарт електромера.

Настройки за комуникация

Текстово описание на това изображение

Малка екранна снимка на формуляра Communication channel в Reduxi Configurator. Полето Connection * е падащ списък с текуща стойност TCP/IP и отворен списък с три опции: TCP/IP (подчертана), Local serial port, MQTT. Под списъка частично се вижда етикетът Port * (отрязан).

Пример за TCP/IP:

Пример за TCP/IP

Текстово описание на това изображение

Екранна снимка на формуляра Communication channel and device configuration в Reduxi Configurator (пример за TCP/IP). Полета: Connection *: TCP/IP (падащ списък, на фокус със синьо очертание); IP *: p1wifi.local, с черен бутон Scan for IP вдясно; Port *: 502, с черен бутон Test port вдясно; Extended IP recovery (иконка за информация): превключвател с надпис Yes (включен); Modbus unit ID *: 1. Бутони най-долу: Back (вляво), Test communication и Done (черен, вдясно).

Можете да въведете p1wifi.local или IP адреса, който сте конфигурирали в уеб интерфейса на P1 Ultra.

6.3 Проверка на комуникацията

Щракнете върху Test communication в долната част на съветника. Той чете P1 Ultra веднъж и не запазва нищо. Ако тестът е успешен, щракнете върху Done: само Done създава устройството.

Бутонът Test communication

Текстово описание на това изображение

Екранна снимка на долната лента с бутони на страница на Reduxi Configurator. Вляво: бутон 'Back'. Вдясно: бутон 'Test communication' (отбелязан с циан рамка) и тъмен бутон 'Done'.

Бутонът Done

Текстово описание на това изображение

Екранна снимка на страницата 'Communication channel and device configuration' в Reduxi Configurator. Connection *: TCP/IP (падащ списък). IP *: 192.168.50.243, с бутон 'Scan for IP'. Port *: 502, с бутон 'Test port'. Modbus unit ID *: 1. Бутони най-долу: Back (вляво), Test communication и Done (вдясно). Бутонът Done е отбелязан с циан рамка.

Ако тестът не успее, проверете:

• връзката на RJ12 кабела
• Wi‑Fi връзката
• IP адреса
• структурата на съобщенията
• активирането на HAN порта на смарт електромера

7 Проверка на показанията

7.1 Last measurements

След като комуникацията е установена, проверете стойностите под Devices в Reduxi Configurator като допълнителен тест.

7.2 Включване на управлението от Reduxi

За да използвате данните от електромера в стратегията на Reduxi, проверете настройките на устройството под Devices в Reduxi Configurator.

За да постигнете максимална гъвкавост и намаляване на разходите за енергия с динамични цени и динамични тарифи, определете стратегия, както е описано в Стратегии за Reduxi controller.

8 LED индикатори и фабрично нулиране

8.1 LED индикатори

LED индикаторите показват текущото състояние на устройството:

8.2 Фабрично нулиране

Препоръчваме фабрично нулиране:

• когато сменяте смарт електромера
• когато променяте мястото на монтаж
• когато имате проблеми с връзката
• преди да конфигурирате устройството отново

9 Отстраняване на неизправности

Ако комуникацията не работи, проверете следните точки.

9.1 Връзка със смарт електромера

• HAN/P1 портът трябва да е активиран.
• RJ12 кабелът трябва да е свързан правилно.
• Кабелът трябва да е с конфигурация на свързване 1:1.

9.2 Достъп до преобразувателя

Опитайте да отворите http://p1wifi.local или IP адреса на преобразувателя.

9.3 Локална мрежа

• Преобразувателят трябва да е в същата мрежа като Reduxi Controller.
• Проверете силата на Wi‑Fi сигнала.

9.4 Конфигурация

Проверете:

• IP адреса на преобразувателя
• структурата на съобщенията
• избрания модел смарт електромер

9.5 Фабрично нулиране

Ако тези стъпки не решат проблема, извършете фабрично нулиране (вижте ⁠Точка 8⁠) и конфигурирайте устройството отново.

9.6 Смарт електромери с няколко типа HAN/P1 комуникация

Някои смарт електромери поддържат няколко типа HAN/P1 комуникация. Ако имате проблеми с комуникацията, проверете:

• дали HAN портът е активиран
• кой комуникационен протокол използва смарт електромерът
• дали сте избрали правилния модел смарт електромер в Reduxi Configurator
