1. Описание на устройството
Устройството събира данни от смарт брояча и преобразува комуникацията на брояча в TCP/IP комуникация, която след това се препраща към Reduxi Controller.
P1 Ultra Pro допълнително поддържа LTE свързаност чрез SIM карта и външна LTE антена. За LTE конфигурация, вижте раздел 4.3.
Поддържаният интерфейс и комуникационен протокол зависят от конкретния модел смарт брояч и държава.
Поддържани интерфейси на броячи и комуникационни протоколи
Интерфейси на броячи:
- P1 / HAN / I1
- TTL (P1) през RJ12
- M-Bus чрез 2-жична връзка, RJ12 или RJ45
- RS485 чрез 2-жична връзка
Комуникационни протоколи:
- DSMR (IEC 62056-21)
- DLMS/DSLM Push
Проверете секцията "Енергийни измервателни уреди", за да видите кои модели интелигентни електромери се поддържат.

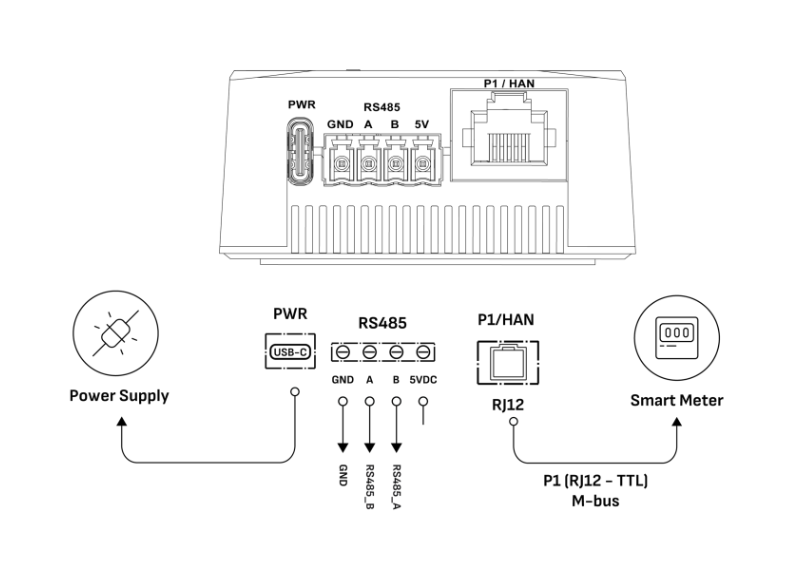

2. Свързване на устройства
RS485 се използва за свързване на допълнителни устройства и не е необходим за основната работа на P1 Ultra
2.1 P1 / HAN (RJ12)
Комуникационен конектор, използван за свързване на устройството към интелигентния електромер.
Свържете го към активирания HAN/P1 порт на интелигентния електромер, като използвате предоставения RJ12 кабел.
Проверете секцията "Енергийни измервателни уреди", за да видите кои устройства се поддържат. https://support.reduxi.eu/hc/articles/13569263439249-List-of-supported-devices
P1 Ultra / Ultra Pro поддържа комуникация със съвместими интелигентни електромери чрез M-Bus.
M-Bus може да бъде свързан чрез:
- 2-жична M-Bus връзка,
Пин 3 – M-Bus +
Пин 4 – M-Bus - - RJ12 конектор,
- RJ45 конектор.
Свържете двата M-Bus проводника от интелигентния електромер към пинове 3 и 4 на RJ12 конектора.
Важно: Връзката M-Bus и разположението на пиновете на интелигентния електромер може да се различават в зависимост от модела на електромера. Винаги проверявайте документацията на производителя на електромера, преди да осъществите връзката.
3. Свързване към интелигентния електромер
- HAN/P1 портът на интелигентния електромер трябва да бъде активиран.
- Свържете RJ12 кабела между интелигентния електромер и Reduxi P1 Ultra.
- Използвайте предоставения кабел или кабел със същата последователност на проводниците от двата края (1:1 връзка).
- След свързване на устройството, зеленият LED индикатор за захранване трябва да светне..
Забележка
За някои интелигентни електромери, активирането на HAN порта трябва да бъде заявено от оператора на електроразпределителната мрежа.
4. Свързване към Wi-Fi мрежа
Стъпка 1
Свържете устройството към захранването.
Стъпка 2
На вашия телефон или компютър потърсете следната Wi-Fi мрежа:
P1WIFI
Свържете се към тази мрежа.
Стъпка 3
Отворете уеб браузър и навигирайте до:
Стъпка 4

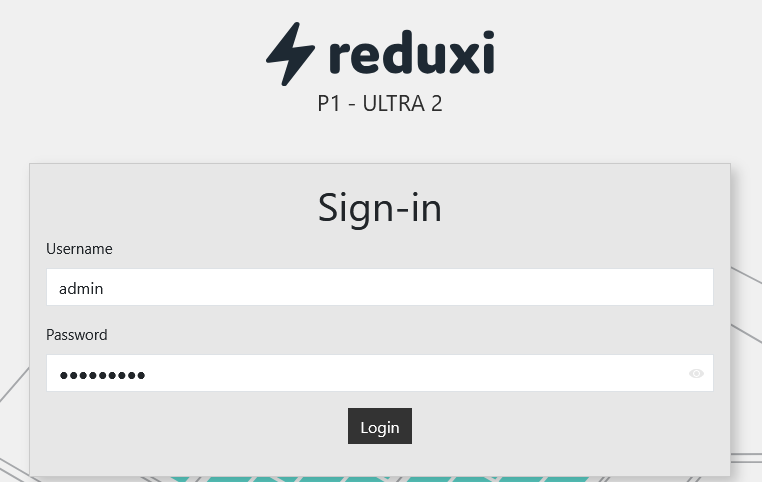

Вход:
Потребителско име: admin
Парола: Паролата се намира на етикета на устройството.Стъпка 5

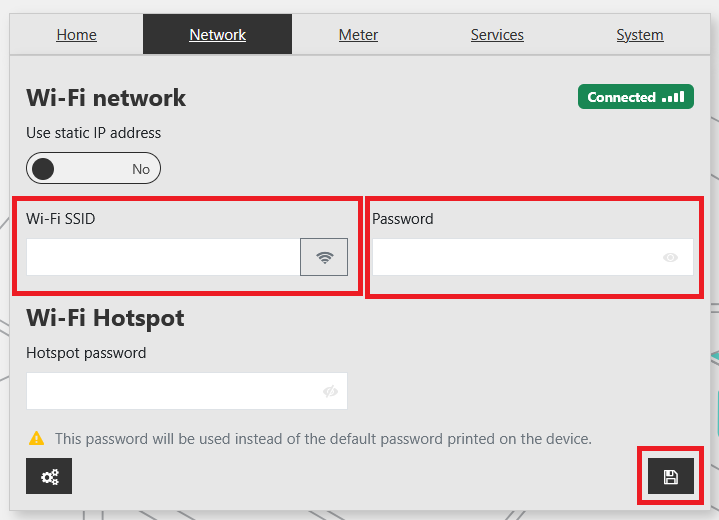

Въведете данните за достъп до вашата локална Wi-Fi мрежа.
Препоръчваме конфигурирането на статичен IP адрес.
Стъпка 5
Въведете данните за достъп до вашата локална Wi-Fi мрежа.
Препоръчваме да се присвои статичен IP адрес на устройството.
Накрая кликнете "Запазване" в долния десен ъгъл.
Устройството ще се свърже към избраната Wi-Fi мрежа и ще използва конфигурирания IP адрес.

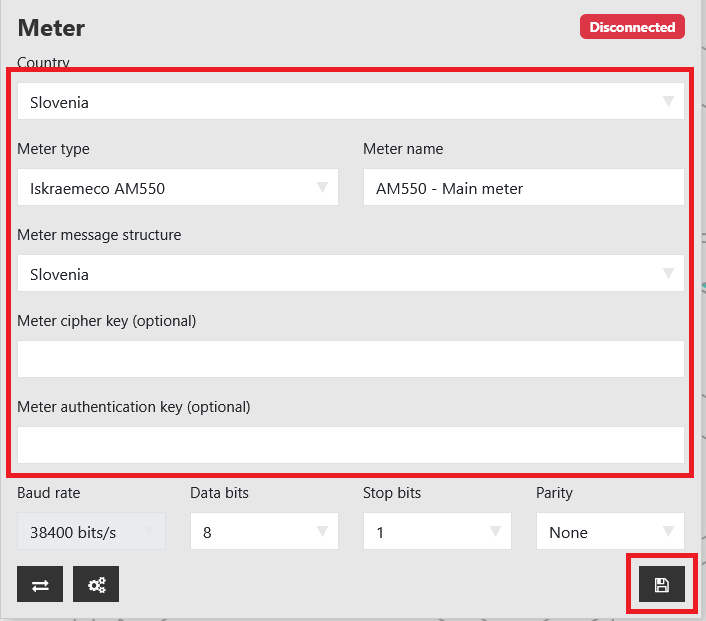

4.1 Настройки на електромер
Под раздела "Електромер" конфигурирайте следните настройки:
- Държава
- Тип на електромера
- Име на електромера
Ако криптирането е активирано на интелигентния електромер, въведете и необходимите параметри за криптиране.
Ако електромерът използва токови трансформатори (CT), кликнете върху иконата за допълнителни настройки в долната част, за да конфигурирате CT и VT съотношенията.
4.2 Настройки на услуги
Под Modbus изберете една от следните опции за комуникация.
Опция 1: Modbus TCP/IP
Опция 2: Modbus RTU (RS485)
4.3 LTE връзка – P1 Ultra Pro
P1 Ultra Pro също поддържа LTE свързаност, като използва SIM карта и външна LTE антена.
- Поставете активна SIM карта в P1 Ultra Pro.
- Свържете външната LTE антена.
- Изберете LTE като мрежова връзка.
- Въведете необходимите APN настройки на мобилния оператор.
- Ако е необходимо от оператора, въведете потребителско име, парола и SIM PIN.
- Запазете конфигурацията и проверете дали LTE връзката е активна.
Необходимите APN настройки зависят от мобилния оператор.
5. Вход/Добавяне на ново устройство
-
Как да вляза в Reduxi Configurator чрез браузър? – English
Влезте в уеб интерфейса на Reduxi Configurator и кликнете върху бутона "Добави устройство".

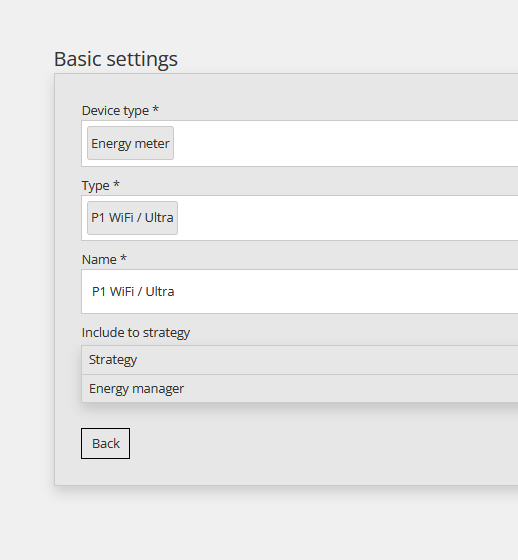

2. Изберете основните настройки.
6. Настройки на комуникацията
В настройките на комуникационния канал въведете параметрите според вашата връзка към интелигентния електромер.

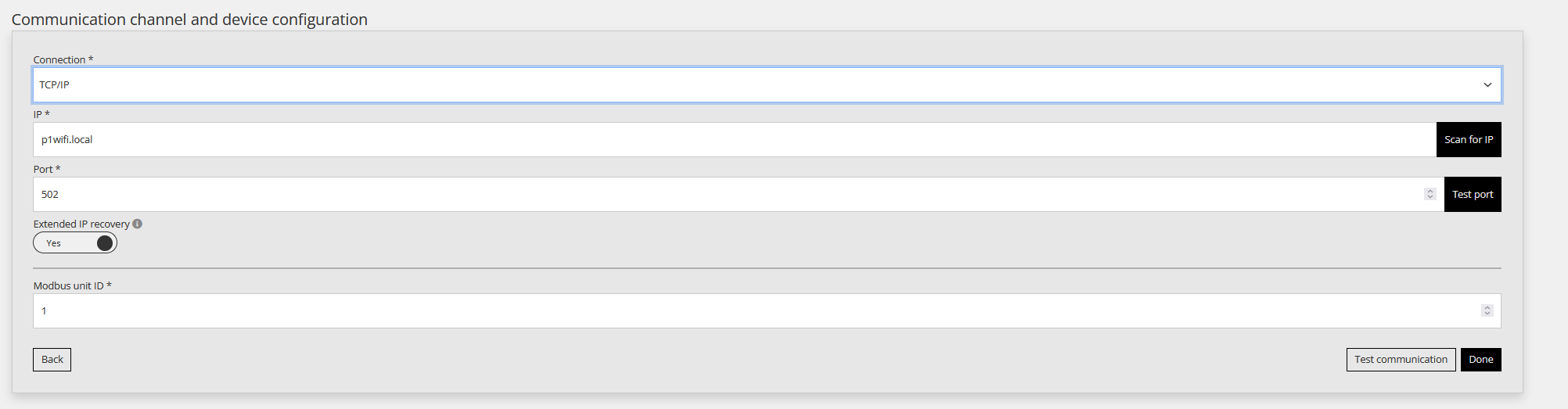

Пример TCP IP:
Можете да въведете p1wifi.local или IP адреса, конфигуриран в интерфейса на P1 WIFI Ultra.
7. Тест на комуникацията
След като завършите конфигурацията, кликнете:

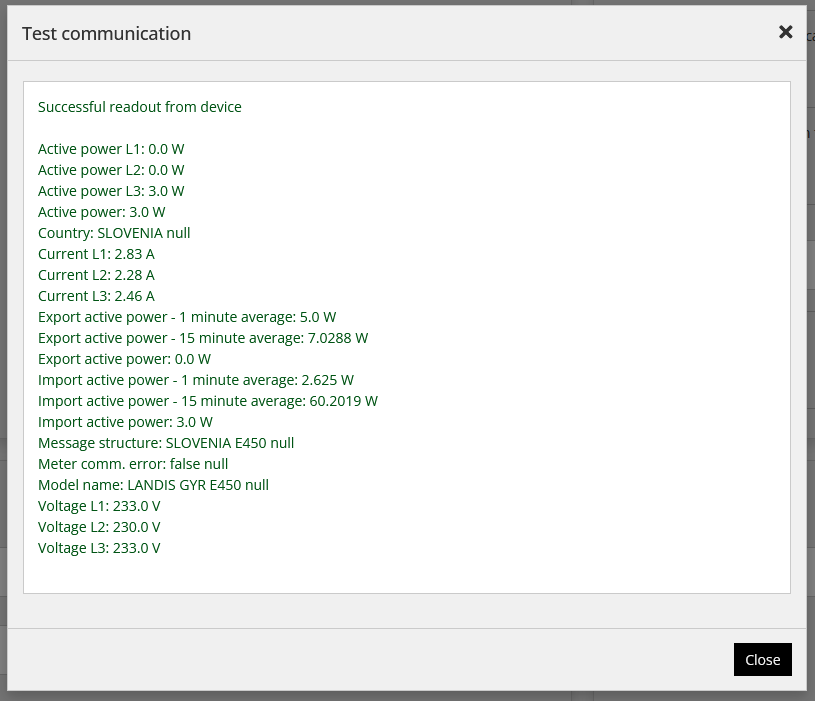

Успешна комуникация
Пример за успешна комуникация:
Неуспешна комуникация
Пример за неуспешна комуникация:
В този случай проверете следното:
- RJ12 кабелна връзка,
- Wi-Fi връзка,
- IP адрес,
- Структура на съобщението,
- Активиране на HAN порта на интелигентния електромер.
8. LED индикатори
LED индикаторите показват текущото състояние на устройството:
- Зелен – Включен: Устройството е захранвано.
- Син – Мигащ: Устройството е свързано към Wi-Fi, но в момента не получава или предава данни.
- Лилав – Мигащ: Устройството е свързано към Wi-Fi и успешно предава данни.
- Червен – Включен или мигащ: Устройството не е свързано към Wi-Fi.
9. Нулиране до фабрични настройки
Препоръчва се нулиране до фабрични настройки:
- при смяна на интелигентния електромер,
- при промяна на мястото на инсталация,
- при проблеми със свързването,
- преди повторно конфигуриране на устройството.
Процедура
- Свържете устройството към захранването.
- Натиснете и задръжте бутона RESET за приблизително 10 секунди.
- Изчакайте, докато червеният LED светне.
- Пусни бутона RESET.
- Устройството ще се върне към фабричните си настройки.
10. Отстраняване на неизправности
Ако комуникацията не работи:
Проверка на връзката с интелигентния електромер
- HAN/P1 портът трябва да е активиран.
- RJ12 кабелът трябва да е правилно свързан.
- Кабелът трябва да използва 1:1 окабеляване.
Проверка на достъпа до конвертора
Опитайте да отворите:
или IP адреса на конвертора.
Проверка на локалната мрежа
- Конверторът трябва да е свързан към същата мрежа като Reduxi Controller.
- Проверете силата на Wi-Fi сигнала.
Проверка на конфигурацията
Проверете следното:
- IP адрес на конвертора,
- Структура на съобщението,
- избран модел интелигентен електромер.
Извършване на фабрично нулиране
Ако горните стъпки не решат проблема, извършете фабрично нулиране и конфигурирайте устройството отново.
11. Важна забележка
Някои интелигентни електромери поддържат множество типове комуникация HAN/P1.
Ако изпитвате комуникационни проблеми, проверете следното:
- дали HAN портът е активиран,
- кой комуникационен протокол се използва от интелигентния електромер,
- дали правилният модел интелигентен електромер е избран в Reduxi Configurator.
