Как да свържете my-PV AC•THOR, AC•THOR 9s и AC ELWA 2 с Reduxi controller
Интегрирайте контролери на мощност и нагревателни пръчки на my-PV в Reduxi Controller през Modbus TCP – така излишъкът от PV автоматично отива за топла вода и отопление.

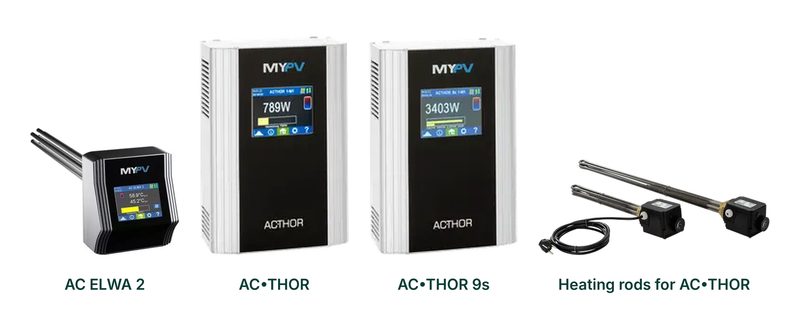

Текстово описание на това изображение
Колаж от снимки на бял фон на четири продукта на my-PV, отляво надясно, всеки с тъмнозелен етикет отдолу. AC ELWA 2: малко черно устройство със сребърна предна част и цветен дисплей, с нагревателна пръчка, стърчаща вляво. AC•THOR: висок бял и сребрист стенен модул с черна предна част, лого MYPV, цветен дисплей, показващ 789W, и името ACTHOR, отпечатано под дисплея. AC•THOR 9s: същият тип модул с дисплей, показващ 3403W. Нагревателни пръчки за AC•THOR: две дълги метални пръчки с черни свързващи кутии, едната с черен кабел.
1 Техническа документация
Преди въвеждане в експлоатация прочетете инструкциите за монтаж, доставени с устройството, и актуалното ръководство за експлоатация на my-PV:
2 Необходимо оборудване
- Reduxi Controller – Stand Alone или за DIN шина
- Измерване на мрежата в точката на присъединяване към мрежата: ако към Reduxi е свързан PV инвертор и неговият смарт електромер се чете през инвертора, не е нужен допълнителен електромер. Ако устройството my-PV е единственото устройство на Reduxi Controller, монтирайте електромер или смарт електромер – вижте списъка с поддържани устройства
- my-PV AC•THOR, AC•THOR 9s или AC ELWA 2 с най-новия фърмуер
- Мрежова връзка (LAN или Wi‑Fi) – устройството my-PV и Reduxi Controller в една и съща мрежа, свързани през рутер
- Лаптоп, таблет или смартфон с достъп до интернет
3 Обзор на системата
AC•THOR или AC ELWA 2 и Reduxi Controller са свързани към една и съща мрежа през рутер. През тази мрежа Reduxi Controller казва на устройството my-PV през Modbus TCP колко мощност да потребява – например текущия излишък от PV.

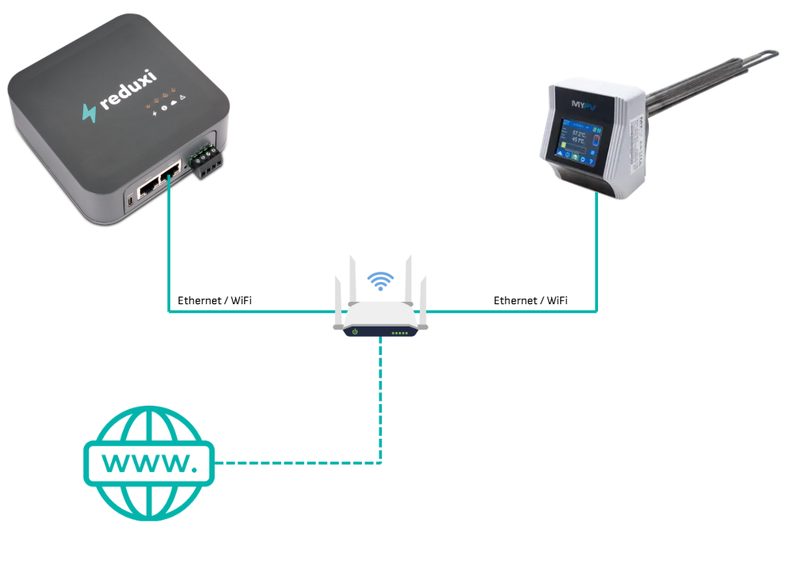

Текстово описание на това изображение

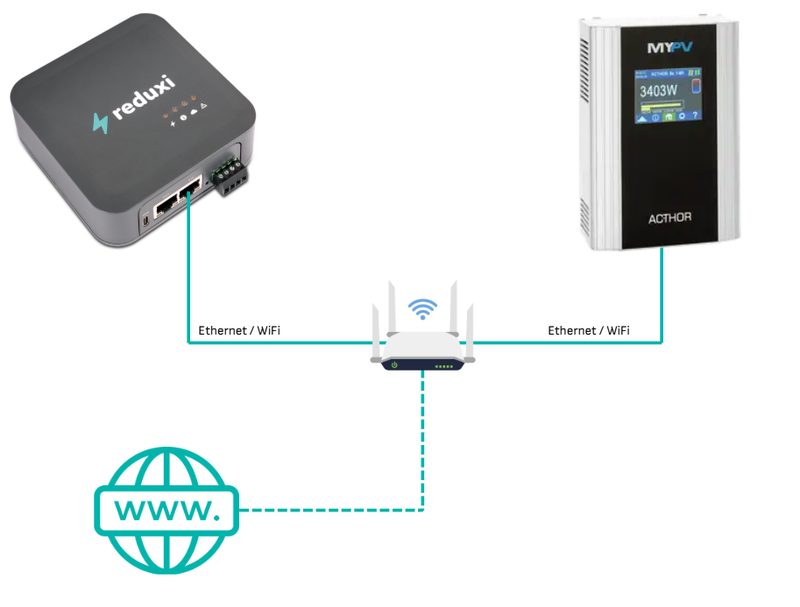

Диаграма на бял фон. Горе вляво: тъмносива кутия на Reduxi controller с лого reduxi, два Ethernet порта и зелен клемен конектор от дясната страна. Горе вдясно: модул my-PV ACTHOR с лого MYPV и дисплей, показващ 3403W. В центъра: бял рутер с антени и символ за Wi-Fi. Долу вляво: тюркоазена иконка на глобус с текст www. Връзки: плътна тюркоазена линия от Reduxi controller надолу към рутера, с етикет Ethernet / WiFi; плътна тюркоазена линия от модула ACTHOR надолу към рутера, с етикет Ethernet / WiFi; прекъсната тюркоазена линия от рутера към глобуса www (интернет).
Текстово описание на това изображение
Диаграма на бял фон. Горе вляво: тъмносива кутия на Reduxi controller с лого reduxi, два Ethernet порта и зелен клемен конектор от дясната страна. Горе вдясно: модул my-PV AC ELWA 2 с лого MYPV, цветен дисплей и метална нагревателна пръчка, стърчаща нагоре вдясно. В центъра: бял рутер с антени и символ за Wi-Fi. Долу вляво: тюркоазена иконка на глобус с текст www. Връзки: плътна тюркоазена линия от Reduxi controller надолу към рутера, с етикет Ethernet / WiFi; плътна тюркоазена линия от модула AC ELWA 2 надолу към рутера, с етикет Ethernet / WiFi; прекъсната тюркоазена линия от рутера към глобуса www (интернет).
Свържете устройството my-PV към рутера с мрежов кабел или през Wi‑Fi. LAN портът (отбелязан) е на долната страна на устройството:

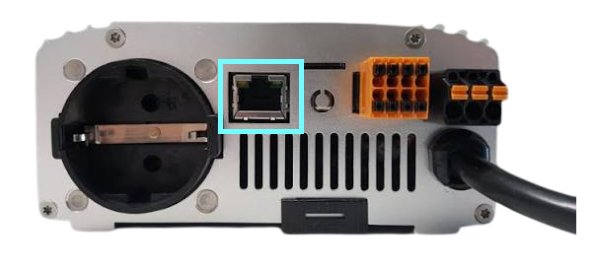

Текстово описание на това изображение

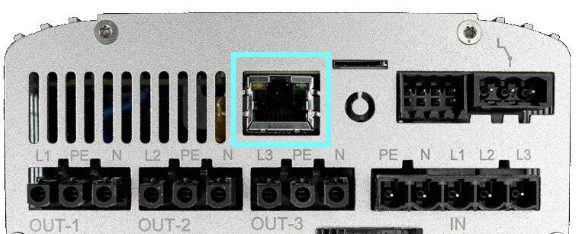

Снимка на долната страна на светлосиво метално устройство. Циан (светлосиня) рамка подчертава RJ45 мрежовия (LAN) порт в горната средна част. Вляво от него: кръгло гнездо с вдлъбнат контакт (виден е заземителен клипс). Вдясно от LAN порта: малък кръгъл отвор, оранжев клемен блок с бързо свързване с няколко отвора и черен конектор с оранжеви части. Дебел черен кабел излиза от устройството от дясната страна. По долната средна част има вентилационни отвори. В видимата област няма отпечатан текст.
Текстово описание на това изображение
Снимка на долната страна с конекторите на светлосиво устройство. Циан (светлосиня) рамка подчертава RJ45 мрежов (LAN) порт в горната средна част. Вляво: вентилационни отвори. Вдясно от LAN порта: кръгъл бутон или отвор и два черни щепселни конектора горе. Долен ред черни винтови/щепселни клеми с отпечатани етикети: OUT-1 (L1, PE, N), OUT-2 (L2, PE, N), OUT-3 (L3, PE, N) и IN (PE, N, L1, L2, L3). Малък прорез се вижда над областта на LAN порта, вдясно от нея.

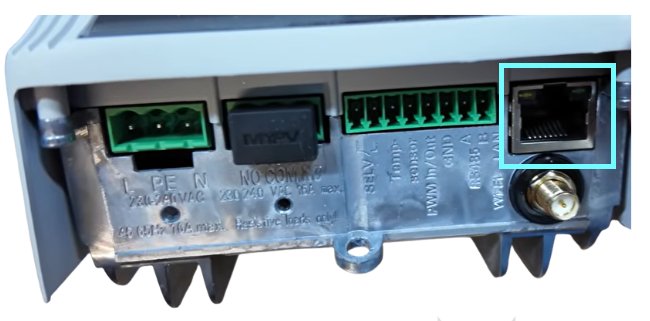

Текстово описание на това изображение
Снимка на долната област с клемите на сиво устройство със циан (светлосиня) рамка около RJ45 мрежовия (LAN) порт вдясно. Под порта има златист антенен конектор тип SMA. Отляво надясно: зелен 3-полюсен конектор с маркировка L, PE, N и 230/240 VAC; черен капак с логото MYPV над конектор с маркировка NO COMM и 230/240 VAC с максимален номинален ток; зелен 8-полюсен конектор със завъртени етикети на металната плоча, включително Temp-sensor, PWM In/Out, GND, RS485 A и B, WiFi LAN.
4 Конфигуриране на устройството my-PV
Първо подгответе устройството my-PV. След това продължете с Точка 5.
4.1 Задайте типа на управление на "Modbus TCP"
Снимките показват AC•THOR 9s с език на дисплея немски – елементите от менюто са на същите места и при други езици.
Modbus TCP. Избраният запис е подчертан в зелено.
Текстово описание на това изображение

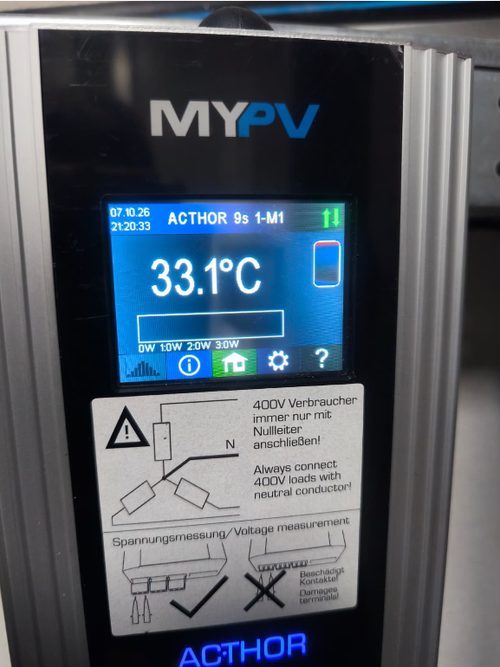

Снимка на предния панел на устройство my-PV с логото MYPV горе и логото AC THOR долу. Цветният дисплей показва началния екран: дата и час 07.10.26 21:20:33, име на устройството ACTHOR 9s 1-M1, зелени стрелки нагоре/надолу, голяма температура 33.1°C, символ на резервоар вдясно, лента за мощност със скала 0W 1.0W 2.0W 3.0W. Долна лента с иконки: ленти за сигнал, иконка за информация, иконка на къща (подчертана в зелено, начален екран), иконка на зъбно колело, въпросителен знак. Под дисплея бял етикет с предупредителен триъгълник и схема на свързване гласи: 400V Verbraucher immer nur mit Nullleiter anschließen! [Свързвайте 400V консуматори винаги само с неутрален проводник] и Always connect 400V loads with neutral conductor!, и Spannungsmessung/Voltage measurement с отметната правилна и зачертана грешна схема на клемите (Beschädigt Kontakte / Damaged terminals).
Текстово описание на това изображение

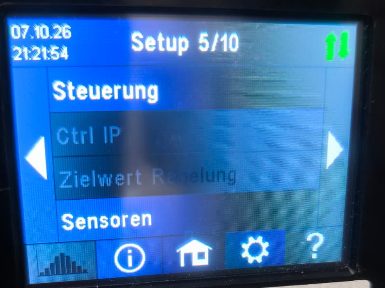

Снимка на цветния дисплей на устройство, син фон, бял текст. Горна лента: дата и час 07.10.26 21:21:54, заглавие Setup 5/10, зелени стрелки нагоре/надолу. Меню на немски: Steuerung [управление] (подчертано, ярко бяло), Ctrl IP (затъмнено), Zielwert Regelung [регулиране по целева стойност] (затъмнено, частично скрито от отражение), Sensoren [сензори] (ярко бяло). Бяла стрелка от лявата и дясната страна. Долна лента с иконки: ленти за сигнал (затъмнени), иконка за информация, иконка на къща, иконка на зъбно колело (подчертана, по-светлосиня), въпросителен знак. Десният ръб на изображението е бял.

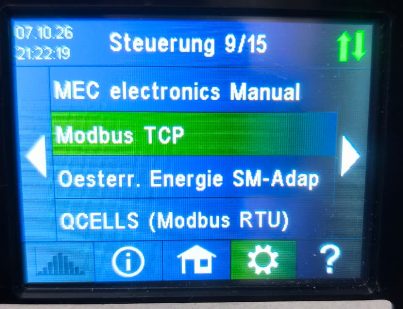

Текстово описание на това изображение
Снимка на цветния дисплей на устройство, син фон, бял текст. Горна лента: дата и час 07.10.26 21:22:19, заглавие Steuerung 9/15 [Управление 9/15], зелени стрелки нагоре/надолу. Списък в менюто: MEC electronics Manual; Modbus TCP (подчертано със зелена лента, избрано); Oesterr. Energie SM-Adap; QCELLS (Modbus RTU). Бяла стрелка от лявата и дясната страна. Долна лента с иконки: ленти за сигнал (затъмнени), иконка за информация, иконка на къща, иконка на зъбно колело (подчертана в зелено), въпросителен знак. Десният ръб на изображението е бял.
4.2 Задаване на фиксиран IP адрес
IP адресът на AC•THOR или AC ELWA 2 трябва да е статичен. Иначе Reduxi Controller губи връзката, щом рутерът зададе нов адрес. Има два начина да го направите:
- Препоръчително – DHCP резервация в рутера: оставете устройството my-PV на DHCP и резервирайте текущия му IP адрес в рутера.
- Статичен IP на устройството: на дисплея преминете до Setup 3/10, задайте IP DHCP/statisch на статичен и въведете IP Adresse (IP адрес), Subnetz Maske (маска на подмрежата) и Gateway Adresse (адрес на шлюза). Изберете адрес извън DHCP диапазона на рутера.
Текстово описание на това изображение

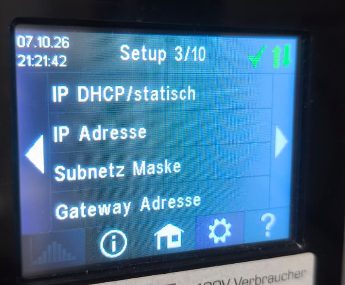

Снимка на малкия цветен дисплей на устройство със син фон и бял текст. Горна лента: дата и час 07.10.26 21:21:42, заглавие Setup 3/10, зелена отметка и зелени стрелки нагоре/надолу. Редове от менюто на немски: IP DHCP/statisch [IP DHCP/статичен], IP Adresse [IP адрес], Subnetz Maske [маска на подмрежата], Gateway Adresse [адрес на шлюза]. Бяла стрелка сочи наляво от лявата страна и една надясно от дясната страна. Долна лента с иконки: ленти за сигнал (затъмнени), иконка за информация, иконка на къща, иконка на зъбно колело, въпросителен знак. Долната част на етикета под дисплея се вижда частично и гласи 400V Verbraucher. Дясната част на изображението е бяла.
5 Влизане в уеб интерфейса на Reduxi
Можете да отворите уеб интерфейса на Reduxi по два начина:
reduxi.local
Текстово описание на това изображение
Екранна снимка на три екрана на мобилното приложение Reduxi един до друг, с циан рамки и номерирани значки от 2 до 4. Ляв екран (табло, тъмна тема): иконка за меню горе вляво, отбелязана с рамка и значка 2; лого 'reduxi'; раздели 'Real time data' (активен) и 'Statistics'; цена 5.79 € и температура 3.2 °C; диаграма на енергийния поток с къща в центъра (-1.25 kW) и иконки със стойности 69.0 W, 1.3 kW, 1.1 kW (червен кръг), -165.0 W с 97 % (червен кръг) и стойности 0.0 W долу; раздели 'Power' и 'Energy'; долна навигация: Dashboard, Diagnostics, Device control, Settings. Среден екран (странично меню): лого 'reduxi', 'Number of locations: 1233', заглавие 'Reduxi device management', записи '+ Add Reduxi location' и 'Reduxi devices' (отбелязан с рамка и значка 3), след това 'My profile' и 'About app'. Десен екран (страница на устройство): Back; картина на черен контролер Reduxi с два Ethernet порта; статус 'Connected'; карта 'Update available': 'New update is available for your Reduxi device.' с бутон 'Download and install update'; карта 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' с бутон 'Activate tunnel connection' (отбелязан с рамка и значка 4); карта 'Unit details' с поле 'Unit ID'.
Текстово описание на това изображение
Екранна снимка, съставена от две части една до друга. Лява част: екран на мобилното приложение Reduxi на тъмен фон. Горе: бутон Back; картина на черен контролер Reduxi с два Ethernet порта и клемен блок; статус 'Connected' с иконка на Wi-Fi. Карта 'Update available': 'New update is available for your Reduxi device.' с бутон 'Download and install update'. Карта 'Connect to configurator' с иконка на ключ: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' и бутон 'Open configurator', отбелязан с циан рамка и номерирана значка 5. Отдолу: карта 'Unit details' с поле 'Unit ID' (стойността не се вижда). Дясна част: Reduxi Configurator, отворен в браузър, отбелязан с циан рамка и номерирана значка 6. Заглавна лента: стрелка за назад, 'Tunnel connection', иконка за презареждане. Лява странична лента с иконки (мълния, чип, светкавица, стълбовидна диаграма, зъбно колело). Страница 'Home' със зелена иконка на връзка. Зелено съобщение: 'New patch available. Click here to apply.' със затварящо X. Час 09:12:56. Диаграма на енергийния поток с къща в центъра (1.700 kW) и иконки за мрежа (0.000 kW), слънце (1.700 kW), батерия (зелена, 0.000 kW и 0.800 kW), устройство вляво (0.900 kW), електрически автомобил и зарядно устройство или друго устройство долу. Етикет 'Energy manager' най-долу.
http://reduxi.local.IP адреса на контролера ще намерите в списъка с устройства на рутера или в приложението Reduxi под Reduxi devices.
admin · Парола: admin (фабрична настройка)
Текстово описание на това изображение
Екранна снимка на страницата за вход в Reduxi Configurator в прозорец на Chrome. Адресната лента показва 'Not secure' и 'reduxi.local'; адресната лента е отбелязана с циан рамка и увеличено копие на нея (циан рамка, текст 'Not secure reduxi.local') е показано вляво, свързано с циан линия. Фон на страницата: светлосив линеен чертеж на къща със соларни панели (зелени), стенна кутия, инвертор, кола и зарядно устройство. Горе вляво: лого 'reduxi configurator'. В центъра е кутия за вход със заглавие 'Login', избор на език (английско знаме, 'English'), поле за потребителско име и поле за парола и тъмен бутон 'Login'.
Текстово описание на това изображение
Екранна снимка на уеб интерфейса на Reduxi Configurator след влизане, светла тема. Горе вляво: лого 'reduxi configurator'. Заглавна лента: 'Home' вляво, зелен статус 'Connected' горе вдясно. Лява странична лента: разгъната секция 'Devices' със списък от записи, след това свити секции 'Manager', 'Configuration' и 'Settings'. Основна област: диаграма на енергийния поток. Къща в центъра с пръстен, стойност 24.20 kW. Иконка Grid горе вляво, 24.20 kW (червена точка на линията ѝ). Иконка Solar горе вдясно, стойност '-'. Лява иконка (батерия или устройство), 6.700 kW (зелена точка на линията ѝ). Десни иконки (батерия и устройство), стойности '-'. Иконка EV charger долу вляво, 31.00 kW. Друга иконка на устройство долу вдясно. Етикет 'Energy manager' под къщата.
6 Добавяне на устройството my-PV в Reduxi
6.1 Основни настройки
HVACType:
myPVName: произволно име, напр.
myPV AC Thor 9sInclude to strategy: отметнете Regulated devices за стратегията, която трябва да управлява устройството my-PV.
Потвърдете с Next.
Текстово описание на това изображение
Екранна снимка на лявото навигационно меню на Reduxi Configurator (лого reduxi Configurator най-горе). Секцията Devices (разгъната, знак минус) показва две иконки на устройства: иконка на кола и иконка на електрически стълб. Под тях записът + Add device е подчертан с циан рамка. Други записи в менюто: Strategies (знак плюс), Utility Rate Plan, Settings (знак плюс).

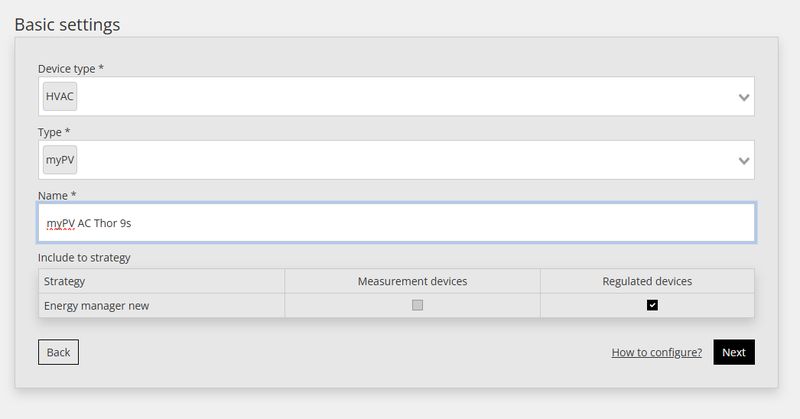

Текстово описание на това изображение
Екранна снимка на стъпката от съветника на Reduxi Configurator със заглавие Basic settings. Device type *: HVAC (падащ списък). Type *: myPV (падащ списък). Name *: myPV AC Thor 9s (активно поле, синьо очертание). Секция Include to strategy: таблица с колони Strategy, Measurement devices, Regulated devices. Един ред: Strategy: Energy manager new; Measurement devices: квадратчето не е отметнато (сиво); Regulated devices: квадратчето е отметнато. Бутони: Back (с контур, вляво), връзка How to configure? и Next (черен, вдясно).
6.2 Настройки за комуникация
В следващия прозорец въведете IP настройките. Портът и Modbus unit ID се попълват автоматично.
| Параметър | Стойност |
|---|---|
| Връзка |
TCP/IP
|
| IP | IP адрес на устройството my-PV (фиксиран, вижте Точка 4.2) |
| Порт |
502 (попълва се автоматично)
|
| Extended IP recovery |
Yes
|
| Modbus unit ID |
1 (попълва се автоматично)
|

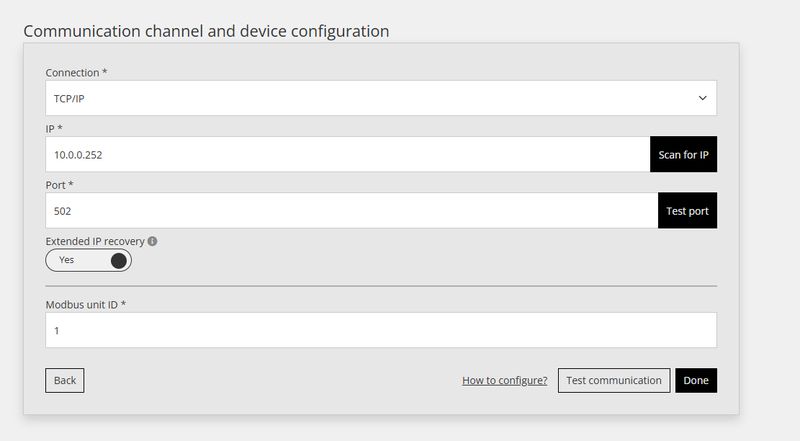

Текстово описание на това изображение
Екранна снимка на формуляра на Reduxi Configurator със заглавие Communication channel and device configuration. Connection *: TCP/IP (падащ списък). IP *: 10.0.0.252, с черен бутон Scan for IP. Port *: 502, с черен бутон Test port. Extended IP recovery (иконка за информация): превключвател на Yes. Modbus unit ID *: 1. Бутони най-долу: Back (с контур, вляво), връзка How to configure?, Test communication (с контур) и Done (черен).
502 е достъпен.
6.3 Проверка на комуникацията
Щракнете върху Test communication, за да проверите дали Reduxi Controller може да чете данни от устройството my-PV.

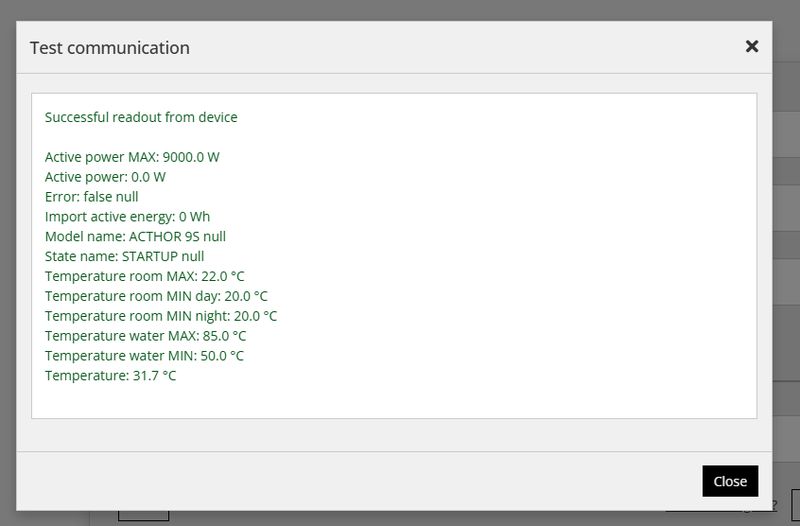

Текстово описание на това изображение
Екранна снимка на диалога Test communication в Reduxi Configurator (затварящо X горе вдясно), показан върху затъмнена страница. Съобщение в зелен текст: Successful readout from device. Изброени стойности: Active power MAX: 9000.0 W; Active power: 0.0 W; Error: false null; Import active energy: 0 Wh; Model name: ACTHOR 9S null; State name: STARTUP null; Temperature room MAX: 22.0 °C; Temperature room MIN day: 20.0 °C; Temperature room MIN night: 20.0 °C; Temperature water MAX: 85.0 °C; Temperature water MIN: 50.0 °C; Temperature: 31.7 °C. Бутон: Close (черен, долу вдясно).
502), IP адреса и типа на управление Modbus TCP на устройството my-PV. След това повторете теста. Ако пингът в резултата е успешен, мрежовата връзка работи и причината е в порта или в настройката на Modbus на устройството my-PV. Вижте също Често срещани проблеми.
Текстово описание на това изображение

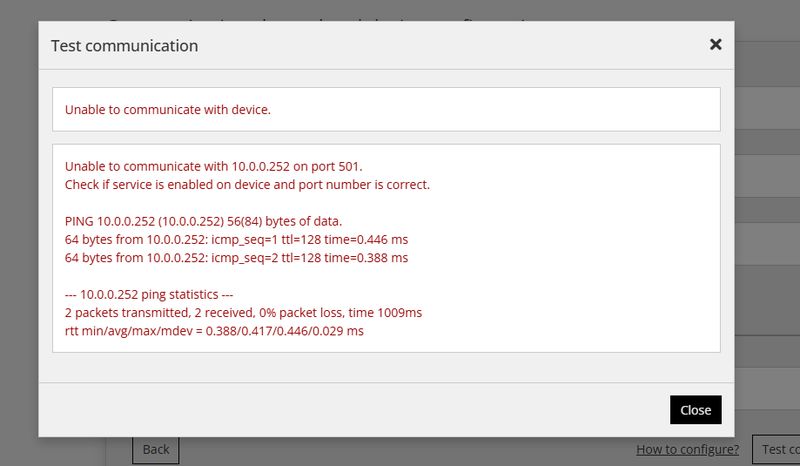

Екранна снимка на диалога Test communication в Reduxi Configurator (затварящо X горе вдясно) върху затъмнена страница. Първо поле с червен текст: Unable to communicate with device. Второ поле с червен текст: Unable to communicate with 10.0.0.252 on port 501. Check if service is enabled on device and port number is correct. PING 10.0.0.252 (10.0.0.252) 56(84) bytes of data. 64 bytes from 10.0.0.252: icmp_seq=1 ttl=128 time=0.446 ms. 64 bytes from 10.0.0.252: icmp_seq=2 ttl=128 time=0.388 ms. --- 10.0.0.252 ping statistics ---. 2 packets transmitted, 2 received, 0% packet loss, time 1009ms. rtt min/avg/max/mdev = 0.388/0.417/0.446/0.029 ms. Бутон: Close (черен). Зад диалога частично се виждат бутоните Back, How to configure и Test communication.
7 Проверка на показанията и включване на управлението
7.1 Проверка на показанията
В уеб интерфейса на Reduxi отворете Devices → [име на устройството my-PV] → Last measurement.
Текстово описание на това изображение

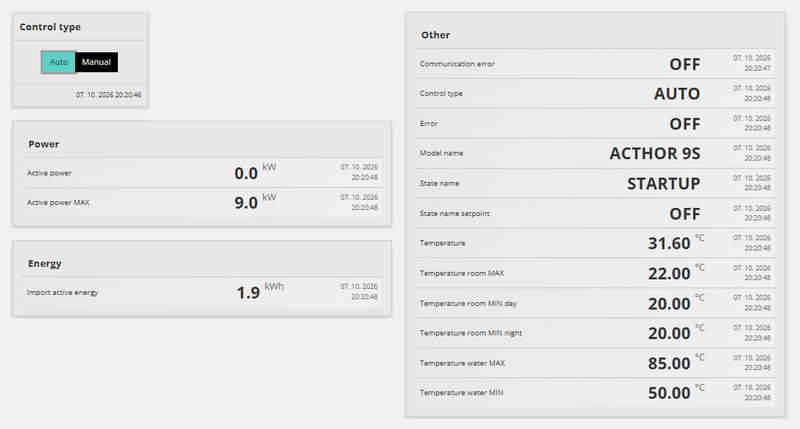

Екранна снимка на страницата с показания на устройството my-PV. Лява колона: карта Control type с превключвател Auto (избран, тюркоазен) и Manual (черен), времева отметка 07. 10. 2026 20:20:46. Карта Power: Active power 0.0 kW; Active power MAX 9.0 kW. Карта Energy: Import active energy 1.9 kWh. Дясна карта Other: Communication error OFF; Control type AUTO; Error OFF; Model name ACTHOR 9S; State name STARTUP; State name setpoint OFF; Temperature 31.60 °C; Temperature room MAX 22.00 °C; Temperature room MIN day 20.00 °C; Temperature room MIN night 20.00 °C; Temperature water MAX 85.00 °C; Temperature water MIN 50.00 °C. Всяка стойност има времева отметка 07. 10. 2026 около 20:20:48.
| Какво виждате | Значение |
|---|---|
| Communication error OFF, стойностите се четат | Комуникацията работи. |
| Communication error ON, всички стойности са 0 | Няма комуникация – настройките не съвпадат. Проверете точка 4 и точка 6.2 или вижте „Често срещани проблеми“. |
7.2 Включване на управлението от Reduxi
В полето Control type на изгледа на устройството изберете Auto. Само тогава командите на стратегията на Reduxi достигат до устройството my-PV. При Manual устройството не се управлява от стратегията.
Следваща стъпка: изберете и конфигурирайте стратегията – вижте Стратегии за Reduxi Controller под „Свързани статии“.
✓ Обобщение
Подготовка (точки 1–3): Подгответе ръководството на my-PV, Reduxi Controller, измерване на мрежата (смарт електромер на PV инвертора или отделен електромер) и my-PV AC•THOR, AC•THOR 9s или AC ELWA 2. Устройството my-PV и контролерът са в една и съща мрежа през рутер.
Устройство my-PV (точка 4): Задайте типа на управление на Modbus TCP от дисплея (или в уеб интерфейса на my-PV) и резервирайте фиксиран IP адрес в рутера.
Добавяне в Reduxi (точки 5–6): Отворете уеб интерфейса на Reduxi през приложението (тунел) или браузър, добавете device type HVAC / type myPV, въведете IP (порт 502, Modbus unit ID 1) и направете теста на комуникацията.
Пускане в действие (точка 7): Проверете last measurement (communication error OFF), задайте control type на Auto и конфигурирайте стратегията. Измерването на мрежата (смарт електромер на PV инвертора или отделен електромер) трябва вече да е настроено.
→ Често срещани проблеми
| Проблем | Решение |
|---|---|
| Тестът не успява с "Unable to communicate … on port 501", пингът е успешен |
Мрежата работи, но портът е грешен или Modbus TCP не е активен. Задайте порта на 502 и проверете дали типът на управление на устройството my-PV е Modbus TCP.
|
| Тестът не успява, пингът не е успешен | Устройството my-PV не е достъпно: проверете IP адреса и дали устройството и контролерът са в една и съща мрежа. |
| Връзката работеше, после спря | Вероятно устройството my-PV е получило нов IP адрес от рутера. Резервирайте фиксиран IP в рутера и го въведете в уеб интерфейса на Reduxi. |
| Показанията се виждат, но устройството не следва стратегията |
Задайте control type на Auto, проверете дали Regulated devices е отметнато за стратегията, дали има активна стратегия и дали измерването на мрежата подава стойности.
|
| Устройството my-PV получава противоречиви зададени стойности | Уверете се, че устройството не се управлява и директно от инвертор или батерийна система – мощността се задава само от Reduxi Controller. |
Контролерът не може да се отвори през reduxi.local
|
Въведете вместо това IP адреса на контролера (списък с устройства на рутера или приложение Reduxi → Reduxi devices) или използвайте тунелната връзка в приложението Reduxi. |
