Как да свържете Fronius Wattpilot (OCPP) с Reduxi controller
Свържете стенната зарядна станция Fronius Wattpilot с Reduxi Controller през OCPP 1.6J, така че контролерът да може да следи и управлява зареждането с излишък от PV и управление на натоварването.
Текстово описание на това изображение

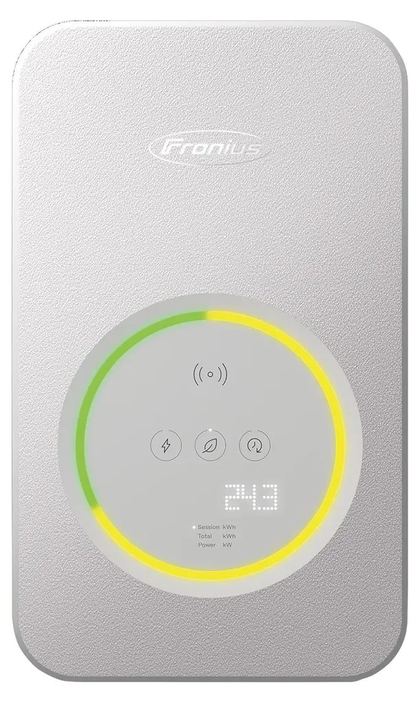

Снимка на продукт: стенна зарядна станция Fronius Wattpilot на бял фон: правоъгълен светлосив корпус със заоблени ъгли и текстурирана повърхност. Логото на Fronius е близо до горната част. В долната част има кръгъл панел със светещ пръстен, зелен горе вляво и жълт вдясно и долу. Вътре в пръстена: символ за безжична връзка, три кръгли иконки (мълния, листо, измервателен уред), матричен дисплей, показващ 243, и три дребни реда текст: Session kWh, Total kWh, Power kW.
Текстово описание на това изображение

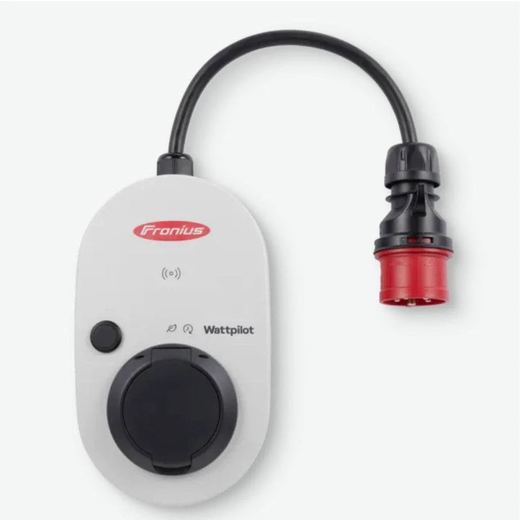

Снимка на продукт: Fronius Wattpilot на светъл фон. Заоблен овален светлосив корпус с червено лого на Fronius горе, малък символ за безжична връзка/RFID под него, кръгъл черен бутон вляво, текст Wattpilot с две малки иконки и черен гнездо за зареждане Type 2 с капаче най-долу. Черен кабел излиза от горната част на корпуса на примка и завършва с черен и червен CEE щепсел вдясно. Дясната част на изображението е бяла.
1 Техническа документация
Fronius Wattpilot поддържа OCPP 1.6J (Open Charge Point Protocol, JSON през WebSocket). При тази настройка Reduxi Controller работи като локален OCPP сървър (central system), а Wattpilot се свързва с него като charge point – не е нужна облачна услуга.
ws:// (локално)Документи на производителя:
- Fronius Wattpilot OCPP – User Information (42,0410,2881) – поддържани OCPP съобщения, конфигурационни параметри и активиране в приложението
- Open Charge Alliance – спецификация OCPP 1.6
2 Необходимо оборудване
- Fronius Wattpilot, инсталиран и въведен в експлоатация от квалифициран електротехник
- Wattpilot, свързан към същата локална мрежа като Reduxi Controller (Wi‑Fi или LAN през рутер)
- Смартфон с приложението Fronius Solar.wattpilot, свързан с Wattpilot
- Reduxi Controller с известен фиксиран IP адрес (напр.
192.168.31.73) – показва се в Reduxi Configurator като Controller OCPP JSON 1.6 URL, когато добавяте устройството, или в рутера - Сериен номер на Wattpilot (показва се в приложението и на табелката, напр.
91099800) - Лаптоп или таблет с достъп до интернет за Reduxi Configurator
3 Обзор на системата
Wattpilot отваря WebSocket връзка към Reduxi Controller и се идентифицира със своя сериен номер. Контролерът свързва връзката с устройството със същия device identifier, след което чете измервания и изпраща ограничения за зареждането.
| Компонент | Роля | Адрес / настройка |
|---|---|---|
| Reduxi Controller | OCPP сървър (central system) | ws://<Controller IP>/ocpp/1.6/json |
| Fronius Wattpilot | OCPP клиент (charge point) | Свързва се с URL адреса по-горе + своя сериен номер |
| Пълен URL адрес, използван от Wattpilot | – | ws://192.168.31.73/ocpp/1.6/json/91099800 |
ws:// (нешифрована) или wss://. Reduxi Controller използва ws://. Външните OCPP сървъри винаги изискват wss://.4 Конфигуриране на OCPP в приложението Wattpilot
4.1 Включване на OCPP
Текстово описание на това изображение

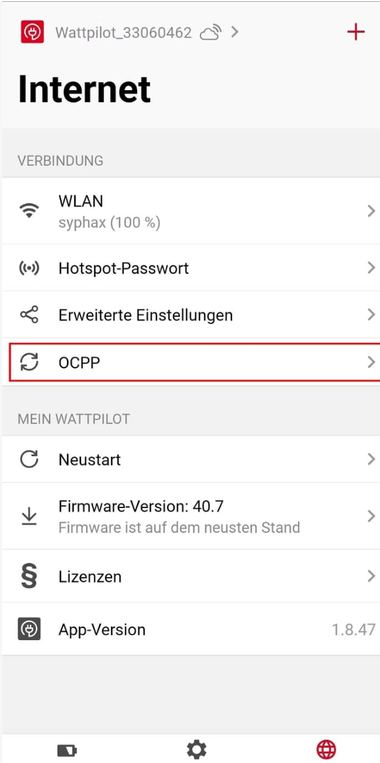

Екранна снимка на екран на мобилно приложение със заглавие Internet. Заглавна лента: име на устройството Wattpilot_33060462 с иконка на облак и стрелка, червена иконка плюс вдясно. Секция VERBINDUNG [Връзка]: WLAN [Wi-Fi] с мрежа syphax (100 %); Hotspot-Passwort [парола на хотспот]; Erweiterte Einstellungen [разширени настройки]; OCPP (подчертан с червен правоъгълник). Секция MEIN WATTPILOT [Моят Wattpilot]: Neustart [рестартиране]; Firmware-Version: 40.7 с текста Firmware ist auf dem neusten Stand [фърмуерът е актуален]; Lizenzen [лицензи]; App-Version 1.8.47. Всеки ред освен App-Version има стрелка вдясно. Долна лента: иконка на батерия, иконка на зъбно колело, иконка на глобус (червена, избрана). Дясната част на изображението е бяла.
4.2 Настройки на OCPP сървъра
Докоснете OCPP-Server и въведете следните стойности:
| Поле (DE / EN) | Стойност |
|---|---|
| Protokoll / Protocol | WS |
| Benutzername / User | празно |
| Passwort / Password | празно |
| Host | IP адрес на Reduxi Controller, напр. 192.168.31.73
|
| Pfad / Path | /ocpp/1.6/json/ |
| SN zur URL hinzufügen / Add SN to URL | On – задължително |
След това приложението показва пълния адрес, напр. ws://192.168.31.73/ocpp/1.6/json/91099800. Докоснете Änderungen speichern / Save. URL адресът на контролера се показва и в Reduxi Configurator (вижте Точка 6.2).
Текстово описание на това изображение

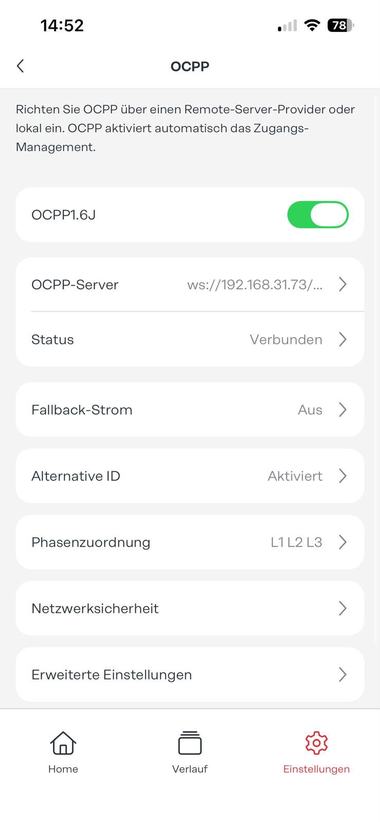

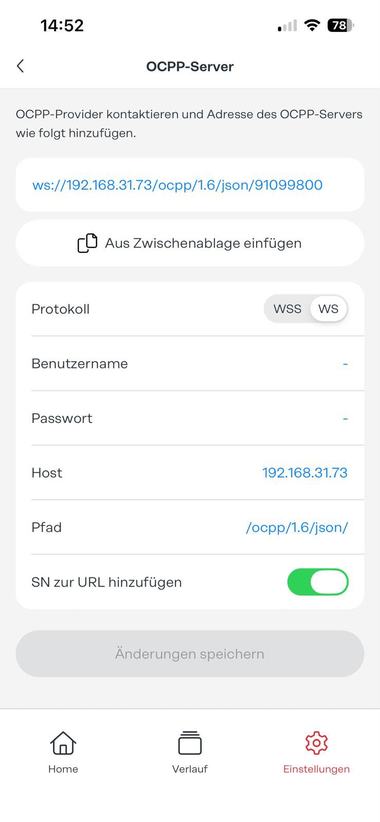

Екранна снимка на екран на мобилно приложение (лента на състоянието: час 14:52, сигнал, Wi-Fi, батерия 78) със заглавие OCPP и стрелка за назад горе вляво. Въвеждащ текст на немски: Richten Sie OCPP über einen Remote-Server-Provider oder lokal ein. OCPP aktiviert automatisch das Zugangs-Management. [Настройте OCPP през доставчик на отдалечен сървър или локално. OCPP автоматично активира управлението на достъпа.] Редове с настройки: OCPP1.6J: превключвател включен (зелен); OCPP-Server: ws://192.168.31.73/... със стрелка; Status: Verbunden [Свързан] със стрелка; Fallback-Strom [резервен ток]: Aus [изкл.]; Alternative ID: Aktiviert [активирано]; Phasenzuordnung [съотнасяне на фазите]: L1 L2 L3; Netzwerksicherheit [мрежова сигурност] със стрелка; Erweiterte Einstellungen [разширени настройки] със стрелка. Долна навигационна лента: Home, Verlauf [история], Einstellungen [настройки] (избрана, червена иконка на зъбно колело). Дясната част на изображението е бяла.
Текстово описание на това изображение
Екранна снимка на екран на мобилно приложение (лента на състоянието: час 14:52, сигнал, Wi-Fi, батерия 78) със заглавие OCPP-Server и стрелка за назад горе вляво. Въвеждащ текст на немски: OCPP-Provider kontaktieren und Adresse des OCPP-Servers wie folgt hinzufügen. [Свържете се с OCPP доставчика и добавете адреса на OCPP сървъра по следния начин.] Синя връзка в поле: ws://192.168.31.73/ocpp/1.6/json/91099800. Бутон: Aus Zwischenablage einfügen [Поставяне от клипборда]. Списък с настройки: Protokoll: превключвател WSS / WS с избрано WS; Benutzername [потребителско име]: - (тире, празно); Passwort [парола]: - (тире, празно); Host: 192.168.31.73; Pfad [път]: /ocpp/1.6/json/; SN zur URL hinzufügen [добавяне на серийния номер към URL]: превключвател включен (зелен). Отдолу: сив бутон Änderungen speichern [запазване на промените] (неактивен). Долна навигационна лента: Home, Verlauf [история], Einstellungen [настройки] (избрана, червена иконка на зъбно колело). Дясната част на изображението е бяла.
4.3 Допълнителни опции за OCPP
| Опция | Препоръка |
|---|---|
| Status | Показва Not connected, Started, Connected или Connected and accepted. След като добавите устройството в Reduxi, трябва да показва Verbunden / Connected. |
| Fallback-Strom / Fallback current | Зарядният ток, който Wattpilot използва, ако OCPP връзката с контролера се загуби. Задайте стойност, безопасна за къщния присъединителен проводник. |
| Phasenzuordnung / Phase assignment | Съотнасяне на фазите на Wattpilot към фазите на мрежата (напр. L1 L2 L3). Трябва да съответства на свързването, за да може управлението на натоварването да намалява правилната фаза. |
| Alternative ID, Netzwerksicherheit, Erweiterte Einstellungen | Оставете непроменени. |
5 Влизане в уеб интерфейса на Reduxi
Reduxi Configurator може да се отвори отдалечено през тунелната връзка в приложението Reduxi или локално в уеб браузър в същата мрежа. И двата начина водят до един и същ уеб интерфейс.
Отдалечено
Текстово описание на това изображение
Екранна снимка на три екрана на мобилното приложение Reduxi един до друг, с циан рамки и номерирани значки от 2 до 4. Ляв екран (табло, тъмна тема): иконка за меню горе вляво, отбелязана с рамка и значка 2; лого 'reduxi'; раздели 'Real time data' (активен) и 'Statistics'; цена 5.79 € и температура 3.2 °C; диаграма на енергийния поток с къща в центъра (-1.25 kW) и иконки със стойности 69.0 W, 1.3 kW, 1.1 kW (червен кръг), -165.0 W с 97 % (червен кръг) и стойности 0.0 W долу; раздели 'Power' и 'Energy'; долна навигация: Dashboard, Diagnostics, Device control, Settings. Среден екран (странично меню): лого 'reduxi', 'Number of locations: 1233', заглавие 'Reduxi device management', записи '+ Add Reduxi location' и 'Reduxi devices' (отбелязан с рамка и значка 3), след това 'My profile' и 'About app'. Десен екран (страница на устройство): Back; картина на черен контролер Reduxi с два Ethernet порта; статус 'Connected'; карта 'Update available': 'New update is available for your Reduxi device.' с бутон 'Download and install update'; карта 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' с бутон 'Activate tunnel connection' (отбелязан с рамка и значка 4); карта 'Unit details' с поле 'Unit ID'.
Текстово описание на това изображение
Екранна снимка, съставена от две части една до друга. Лява част: екран на мобилното приложение Reduxi на тъмен фон. Горе: бутон Back; картина на черен контролер Reduxi с два Ethernet порта и клемен блок; статус 'Connected' с иконка на Wi-Fi. Карта 'Update available': 'New update is available for your Reduxi device.' с бутон 'Download and install update'. Карта 'Connect to configurator' с иконка на ключ: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' и бутон 'Open configurator', отбелязан с циан рамка и номерирана значка 5. Отдолу: карта 'Unit details' с поле 'Unit ID' (стойността не се вижда). Дясна част: Reduxi Configurator, отворен в браузър, отбелязан с циан рамка и номерирана значка 6. Заглавна лента: стрелка за назад, 'Tunnel connection', иконка за презареждане. Лява странична лента с иконки (мълния, чип, светкавица, стълбовидна диаграма, зъбно колело). Страница 'Home' със зелена иконка на връзка. Зелено съобщение: 'New patch available. Click here to apply.' със затварящо X. Час 09:12:56. Диаграма на енергийния поток с къща в центъра (1.700 kW) и иконки за мрежа (0.000 kW), слънце (1.700 kW), батерия (зелена, 0.000 kW и 0.800 kW), устройство вляво (0.900 kW), електрически автомобил и зарядно устройство или друго устройство долу. Етикет 'Energy manager' най-долу.
http://192.168.31.73) или http://reduxi.local.admin · Парола: admin (фабрична настройка).Текстово описание на това изображение
Екранна снимка на страницата за вход в Reduxi Configurator в прозорец на Chrome. Адресната лента показва 'Not secure' и 'reduxi.local'; адресната лента е отбелязана с циан рамка и увеличено копие на нея (циан рамка, текст 'Not secure reduxi.local') е показано вляво, свързано с циан линия. Фон на страницата: светлосив линеен чертеж на къща със соларни панели (зелени), стенна кутия, инвертор, кола и зарядно устройство. Горе вляво: лого 'reduxi configurator'. В центъра е кутия за вход със заглавие 'Login', избор на език (английско знаме, 'English'), поле за потребителско име и поле за парола и тъмен бутон 'Login'.
Текстово описание на това изображение
Екранна снимка на уеб интерфейса на Reduxi Configurator след влизане, светла тема. Горе вляво: лого 'reduxi configurator'. Заглавна лента: 'Home' вляво, зелен статус 'Connected' горе вдясно. Лява странична лента: разгъната секция 'Devices' със списък от записи, след това свити секции 'Manager', 'Configuration' и 'Settings'. Основна област: диаграма на енергийния поток. Къща в центъра с пръстен, стойност 24.20 kW. Иконка Grid горе вляво, 24.20 kW (червена точка на линията ѝ). Иконка Solar горе вдясно, стойност '-'. Лява иконка (батерия или устройство), 6.700 kW (зелена точка на линията ѝ). Десни иконки (батерия и устройство), стойности '-'. Иконка EV charger долу вляво, 31.00 kW. Друга иконка на устройство долу вдясно. Етикет 'Energy manager' под къщата.
ws://<Controller IP>/ocpp/1.6/json.6 Добавяне на Wattpilot в Reduxi
6.1 Основни настройки
EV charger · Type: OCPP 1.6 - JSON.Fronius Wattpilot). Под Include to strategy оставете отметнато Energy manager → Regulated devices, след това щракнете върху Next.Текстово описание на това изображение

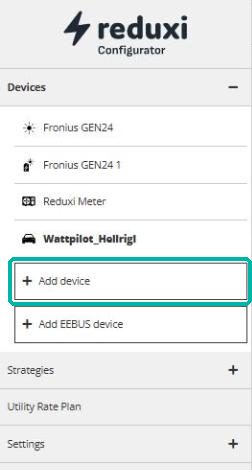

Екранна снимка на лявото меню на Reduxi Configurator (лого reduxi с думата Configurator отгоре). Секция Devices (разгъната, знак минус) със записи: Fronius GEN24 (иконка на слънце), Fronius GEN24 1 (иконка на инвертор), Reduxi Meter (иконка на електромер), Wattpilot (иконка на кола, получер, текущият запис). Отдолу: бутон + Add device, подчертан с тюркоазен правоъгълник, и бутон + Add EEBUS device. Други елементи на менюто: Strategies (знак плюс), Utility Rate Plan, Settings (знак плюс). Дясната част на изображението е бяла.
Текстово описание на това изображение

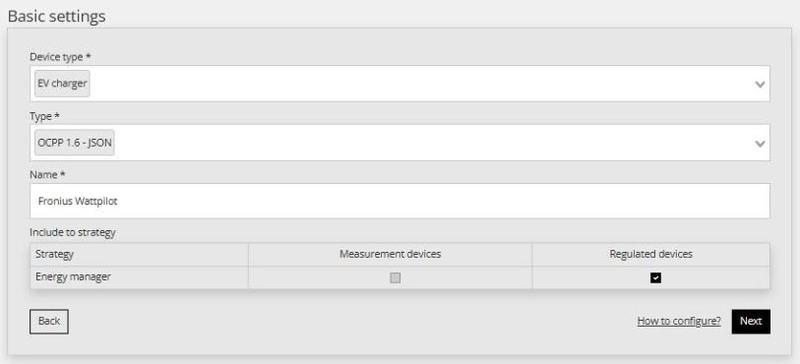

Екранна снимка на стъпката от съветника на Reduxi Configurator със заглавие Basic settings. Device type *: EV charger (падащ списък). Type *: OCPP 1.6 - JSON (падащ списък). Name *: Fronius Wattpilot. Секция Include to strategy: таблица с колони Strategy, Measurement devices, Regulated devices. Един ред: Strategy: Energy manager; Measurement devices: квадратчето не е отметнато (сиво); Regulated devices: квадратчето е отметнато. Бутони: Back (с контур, вляво), връзка How to configure? и Next (черен, вдясно).
6.2 Настройки за комуникация
| Поле | Стойност |
|---|---|
| Идентификатор на устройството |
Серийният номер на Wattpilot, напр. 91099800 – точно номерът в края на URL адреса в приложението |
| Connector | 1 |
| Charger type | AC |
| Energy counter | Default |
| Allocate power to EVSE when EV is not connected | Default |
| Per phase max. current |
Auto detect from EVSE или Manual override със стойността на предпазителя, напр. 32 A (22 kW) или 16 A (11 kW) |
| Forward communication / username / password / measurements to backend OCPP server | празно – нужно е само ако паралелно се използва външен OCPP backend |
| Allow new charging session | Always |
| Controller OCPP JSON 1.6 URL | само за четене, напр. ws://192.168.31.73/ocpp/1.6/json – това е адресът, въведен в приложението (вижте Точка 4.2) |
Wattpilot_91099800 → 91099800) и в края на OCPP URL адреса. Без правилния идентификатор контролерът не може да свърже входящата OCPP връзка и не показва данни.Текстово описание на това изображение
Екранна снимка на горната част на формуляра Communication channel and device configuration в Reduxi Configurator. Device identifier *: 91099800. Connector *: 1 (падащ списък). Charger type *: AC (падащ списък). Energy counter: Default (падащ списък). Allocate power to EVSE when EV is not connected to EVSE: Default (падащ списък). Per phase max. current *: Manual override (падащ списък). Per phase max. current manual override: 32; помощен текст: In effect when manual override is selected. Следващият етикет, Forward communication to backend OCPP server, е отрязан на долния ръб.
Проверете стойностите и щракнете върху Done, за да запазите устройството.
Текстово описание на това изображение
Екранна снимка на долната част на формуляра Communication channel and device configuration в Reduxi Configurator. Forward measurements to backend OCPP server once every: празен падащ списък. Allow new charging session: Always (падащ списък). Controller OCPP JSON 1.6 URL: ws://192.168.31.73/ocpp/1.6/json. Бутони: Back (с контур, вляво), връзка How to configure? и Done (черен, вдясно). Към средата се вижда стрелка на показалец на мишка.
6.3 Проверка на комуникацията
При OCPP Wattpilot се свързва с контролера сам – не е нужен IP адрес на Wattpilot. Отворете устройството отново (Devices → [Wattpilot] → Details) и щракнете върху Test communication долу вдясно.
1, а Device identifier трябва да показва серийния номер на Wattpilot. Крайното доказателство са стойностите в реално време под Last measurements.Текстово описание на това изображение

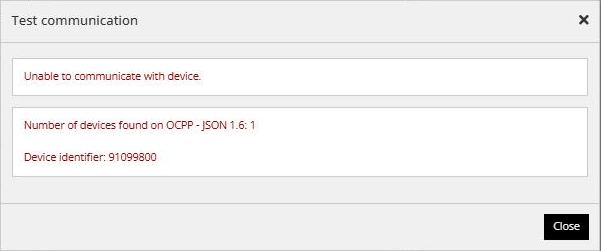

Екранна снимка на диалога Test communication на Reduxi Configurator (затварящо X горе вдясно). Първо поле с червен текст: Unable to communicate with device. Второ поле с червен текст: Number of devices found on OCPP - JSON 1.6: 1, след това Device identifier: 91099800. Бутон: Close (черен, долу вдясно). Десният ръб на изображението е бял.
- Number of devices found on OCPP – JSON 1.6 показва колко зарядни устройства са свързани към контролера през OCPP.
-
Device identifier трябва да показва серийния номер на Wattpilot (напр.
91099800). Ако не се появява, Wattpilot не е свързан – проверете настройките в приложението (вижте Точка 4.2). - В приложението Wattpilot състоянието на OCPP трябва да показва Verbunden / Connected.
- Крайна проверка: стойности в реално време и Communication error =
OFF(вижте Точка 7).
7 Проверка на показанията
Отворете Devices → [Wattpilot] → Last measurements:
Текстово описание на това изображение
Екранна снимка на страницата на устройство в Reduxi с раздели Last measurements (избран), Analyze, Archive, Details. Карта Control type: превключвател с Auto (избран, тюркоазен), Manual, Off (черен); времева отметка 14. 10. 2026 19:00:57. Карта Current: Current L1 0.00 A; Current L2 0.00 A; Current L3 0.00 A; Max. current per phase 32.00 A; Per phase current setpoint (без стойност, единица A). Карта Power: Active power 0.0 kW; Import active power 0.0 kW; Max. active power 22.1 kW; Min. active power 0.0 kW; Priority 0.00. Карта Energy: Import active energy 953.4 kWh; Import active energy - session 3.5 kWh. Карта Other: Communication error OFF; Control type AUTO; State name AVAILABLE. Всяка стойност има времева отметка 14. 10. 2026 около 19:01. Горе вдясно се вижда показалец на мишка.
| Стойност | Значение |
|---|---|
| Control type |
Auto = управлява се от стратегията на Reduxi · Manual · Off
|
| Current L1 / L2 / L3 | Заряден ток по фази |
| Max. current per phase | Максимален ток на зарядното устройство (напр. 32 A) |
| Active power / Max. active power | Текуща зарядна мощност и максимална мощност (напр. 22.1 kW) |
| Import active energy / session | Общо заредена енергия и енергия на текущата сесия |
| Communication error | Трябва да е OFF
|
| State name | Текущо състояние на зарядното устройство, напр. AVAILABLE, когато няма свързан автомобил |
✓ Обобщение
Подготовка (точки 1–3): Wattpilot и Reduxi Controller в една и съща мрежа, контролер с фиксиран IP, серийният номер на Wattpilot подръка.
Приложение Wattpilot (точка 4): включете OCPP1.6J, протокол WS, host = IP на контролера, път /ocpp/1.6/json/, „SN zur URL hinzufügen“ включено (задължително).
Добавяне в Reduxi (точки 5–6): EV charger · OCPP 1.6 - JSON, device identifier = сериен номер, connector 1, AC.
Пускане в действие (точка 7): приложението показва „Connected“, Reduxi показва стойности в реално време и communication error OFF.
→ Често срещани проблеми
| Проблем | Решение |
|---|---|
| Състоянието в приложението остава „Started“ / „Not connected“ | Проверете дали „SN zur URL hinzufügen“ е включено, след това host (IP на контролера), протокол WS (не WSS), път /ocpp/1.6/json/ и дали двете устройства са в една и съща мрежа. |
| Приложението показва „Connected“, но Reduxi не показва данни | Device identifier в Reduxi трябва да съвпада точно със серийния номер в края на URL адреса (напр. 91099800). „SN zur URL hinzufügen“ трябва да е включено. |
| Връзката се губи след рестартиране на рутера | Контролерът е получил нов IP адрес. Резервирайте фиксиран IP в рутера и актуализирайте host в приложението. |
| Нежелано поведение при зареждане, когато контролерът е офлайн | Задайте Fallback current в менюто OCPP на приложението (вижте Точка 4.3). |
| Управлението на натоварването намалява грешната фаза | Проверете съотнасянето на фазите в приложението и в Reduxi (Advanced configuration → “L1/L2/L3 is connected to main feed”). |
| Автомобилът не започва да зарежда | OCPP активира управление на достъпа – проверете дали Allow new charging session = Always в Reduxi. |
