Как да свържете хибриден инвертор FOX ESS G-Max C&I с Reduxi controller
Свържете хибриден инвертор FOX ESS G-Max C&I с Reduxi Controller през Modbus TCP/IP, активирайте дистанционното управление на инвертора и го добавете в Configurator.

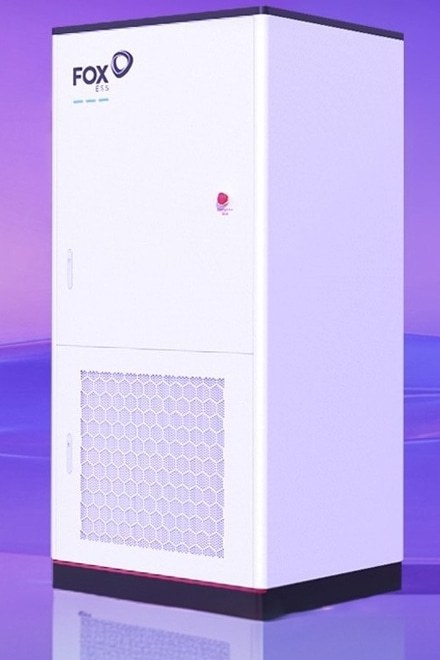

Текстово описание на това изображение
Снимка (рендер на продукта) на висок бял шкаф, гледан под ъгъл, на лилав градиентен фон с отразяващ под. Логото 'FOX ESS' е отпечатано горе вляво на предната врата, с три къси циан тирета под него. Малък червен кръгъл бутон или маркировка с дребен текст е вдясно на горната врата. Долната част на предната страна има вентилационна решетка с шестоъгълен шаблон и тъмна основа. И двете врати имат малка вертикална дръжка на левия ръб.
1 Техническа документация
FOX ESS G-Max е хибриден C&I инвертор. Reduxi Controller комуникира с него през локалната мрежа чрез Modbus TCP/IP, чете измерените стойности и изпраща командите на стратегиите на Reduxi. Настройките на инвертора се правят директно в неговия интерфейс.
Документи на производителя:
- Уебсайт на FOX ESS – информация за продуктите и контакти (уеб, EN)
- Изтегляния от FOX ESS – технически листове, ръководства и други документи (уеб, EN)
2 Необходимо оборудване
- Reduxi Controller (инсталиран и онлайн)
- Хибриден инвертор FOX ESS G-Max, въведен в експлоатация
- LAN връзка на инвертора към същата мрежа като Reduxi Controller (рутер или суич)
- Достъп до интерфейса на инвертора, за да се променят мрежовите настройки и типът на управление
- Лаптоп или таблет с достъп до интернет за конфигуриране на устройството в Reduxi
3 Обзор на системата и свързване
Reduxi Controller и инверторът комуникират през локалната мрежа. Не е необходим допълнителен шлюз. Рутерът свързва системата и с интернет.

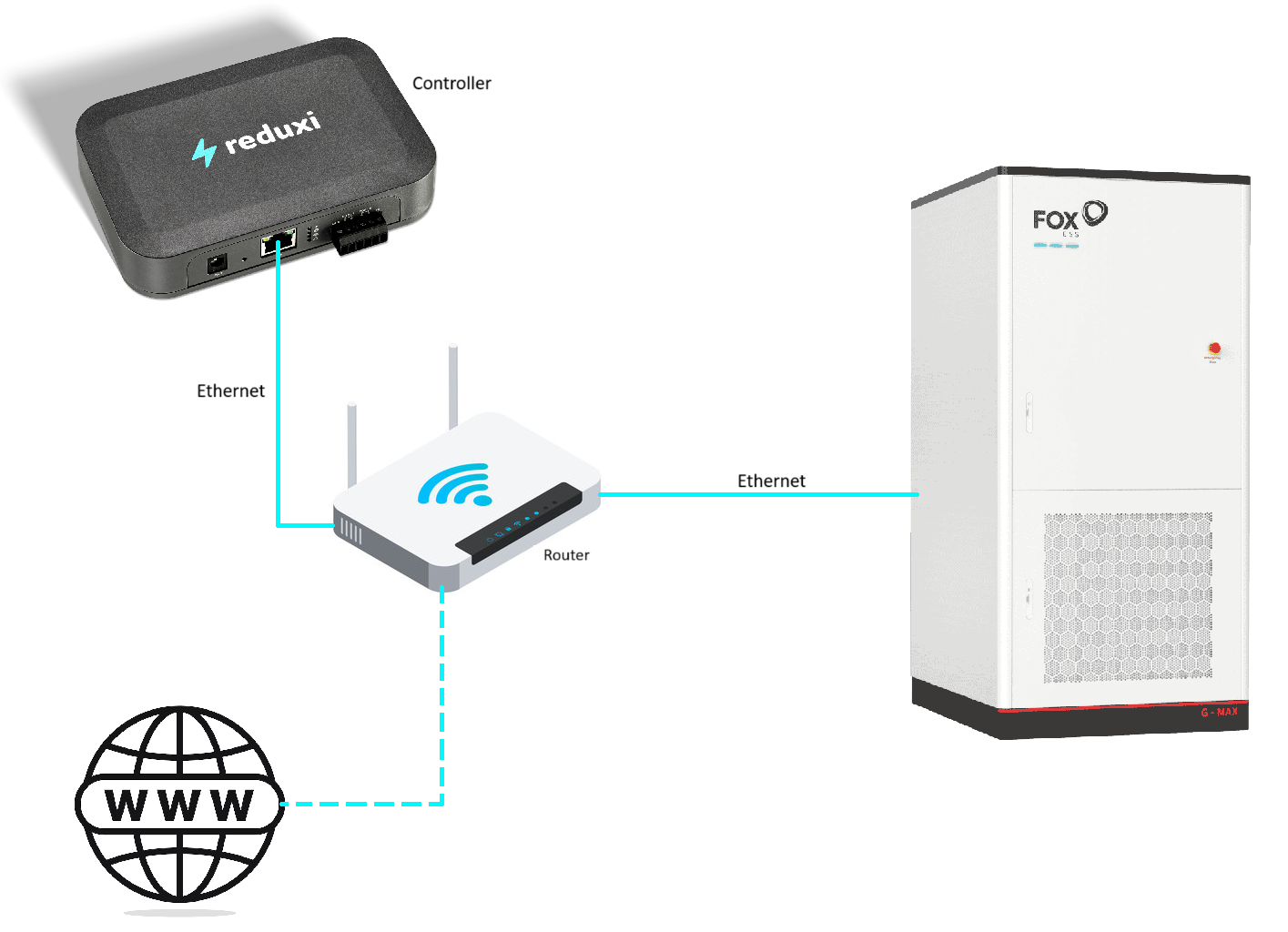

Текстово описание на това изображение
Диаграма на мрежовата връзка. Горе вляво: контролерът Reduxi (тъмносива кутия с логото reduxi, етикет 'Controller'), с Ethernet кабел (циан линия, етикет 'Ethernet'), който слиза до Wi-Fi рутер (етикет 'Router'). От рутера втора циан линия с етикет 'Ethernet' води вдясно към висок бял шкаф с логото FOX ESS и маркировка G-MAX (FOX ESS G-Max). От рутера прекъсната циан линия слиза до иконка на глобус с текст 'WWW' долу вляво (интернет).
| Връзка | От | To | Бележка |
|---|---|---|---|
| LAN (Modbus TCP/IP) | Reduxi Controller | Рутер / суич | Същата мрежа като инвертора |
| LAN (Modbus TCP/IP) | FOX ESS G-Max | Рутер / суич | Порт 502, статичен IP адрес |
| LAN | Рутер | Интернет | Необходим за Reduxi Cloud и приложението |
4 Конфигуриране на инвертора
Преди Reduxi да може да се свърже, са необходими две настройки на инвертора. И двете се правят директно в интерфейса на инвертора.
4.1 Задаване на статичен IP адрес

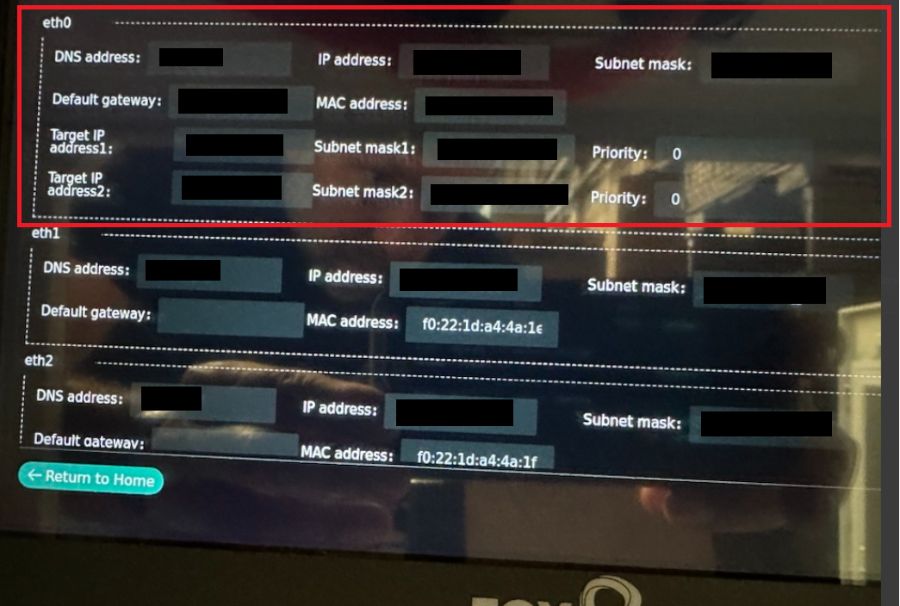

Текстово описание на това изображение
Снимка на тъмен сензорен екран на FOX ESS G-Max (логото 'FOX' се вижда частично най-долу), показващ страница с мрежови настройки с отражения върху стъклото. Три блока: eth0 (отбелязан с червен правоъгълник), eth1 и eth2. Полета на eth0: DNS address (зачернено), IP address (зачернено), Subnet mask (зачернено), Default gateway (зачернено), MAC address (зачернено), Target IP address1 (зачернено), Subnet mask1 (зачернено), Priority: 0, Target IP address2 (зачернено), Subnet mask2 (зачернено), Priority: 0. Полета на eth1: DNS address (зачернено), IP address (зачернено), Subnet mask (зачернено), Default gateway (празно), MAC address: f0:22:1d:a4:4a:1(последният знак е отрязан). Полета на eth2: DNS address (зачернено), IP address (зачернено), Subnet mask (зачернено), Default gateway (празно), MAC address: f0:22:1d:a4:4a:1f. Тюркоазен бутон 'Return to Home' е долу вляво.
4.2 Активиране на дистанционното управление
5 Влизане в уеб интерфейса на Reduxi
Устройството се добавя в Configurator, уеб интерфейса на Reduxi Controller. Не го добавяте в самото приложение Reduxi, нито в Reduxi Cloud. Можете да го отворите по два начина:
Препоръчително
http://reduxi.local.Текстово описание на това изображение
Екранна снимка на три екрана на мобилното приложение Reduxi един до друг, с циан рамки и номерирани значки от 2 до 4. Ляв екран (табло, тъмна тема): иконка за меню горе вляво, отбелязана с рамка и значка 2; лого 'reduxi'; раздели 'Real time data' (активен) и 'Statistics'; цена 5.79 € и температура 3.2 °C; диаграма на енергийния поток с къща в центъра (-1.25 kW) и иконки със стойности 69.0 W, 1.3 kW, 1.1 kW (червен кръг), -165.0 W с 97 % (червен кръг) и стойности 0.0 W долу; раздели 'Power' и 'Energy'; долна навигация: Dashboard, Diagnostics, Device control, Settings. Среден екран (странично меню): лого 'reduxi', 'Number of locations: 1233', заглавие 'Reduxi device management', записи '+ Add Reduxi location' и 'Reduxi devices' (отбелязан с рамка и значка 3), след това 'My profile' и 'About app'. Десен екран (страница на устройство): Back; картина на черен контролер Reduxi с два Ethernet порта; статус 'Connected'; карта 'Update available': 'New update is available for your Reduxi device.' с бутон 'Download and install update'; карта 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' с бутон 'Activate tunnel connection' (отбелязан с рамка и значка 4); карта 'Unit details' с поле 'Unit ID'.
Текстово описание на това изображение
Екранна снимка, съставена от две части една до друга. Лява част: екран на мобилното приложение Reduxi на тъмен фон. Горе: бутон Back; картина на черен контролер Reduxi с два Ethernet порта и клемен блок; статус 'Connected' с иконка на Wi-Fi. Карта 'Update available': 'New update is available for your Reduxi device.' с бутон 'Download and install update'. Карта 'Connect to configurator' с иконка на ключ: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' и бутон 'Open configurator', отбелязан с циан рамка и номерирана значка 5. Отдолу: карта 'Unit details' с поле 'Unit ID' (стойността не се вижда). Дясна част: Reduxi Configurator, отворен в браузър, отбелязан с циан рамка и номерирана значка 6. Заглавна лента: стрелка за назад, 'Tunnel connection', иконка за презареждане. Лява странична лента с иконки (мълния, чип, светкавица, стълбовидна диаграма, зъбно колело). Страница 'Home' със зелена иконка на връзка. Зелено съобщение: 'New patch available. Click here to apply.' със затварящо X. Час 09:12:56. Диаграма на енергийния поток с къща в центъра (1.700 kW) и иконки за мрежа (0.000 kW), слънце (1.700 kW), батерия (зелена, 0.000 kW и 0.800 kW), устройство вляво (0.900 kW), електрически автомобил и зарядно устройство или друго устройство долу. Етикет 'Energy manager' най-долу.
reduxi.app) отворете локацията, след това Manage location → OEM devices → Activate tunnel connection, потвърдете с OK и изчакайте около 30 секунди. След това щракнете върху Go to controller. Configurator се отваря в нов раздел без парола.http://reduxi.local. IP адресът е в списъка с устройства на рутера или в приложението под Reduxi devices.admin · Парола admin (фабрична настройка). Ако е променена по време на инсталацията, използвайте нея. Това не е паролата на Вашия профил в Reduxi.Текстово описание на това изображение
Екранна снимка на страницата за вход в Reduxi Configurator в прозорец на Chrome. Адресната лента показва 'Not secure' и 'reduxi.local'; адресната лента е отбелязана с циан рамка и увеличено копие на нея (циан рамка, текст 'Not secure reduxi.local') е показано вляво, свързано с циан линия. Фон на страницата: светлосив линеен чертеж на къща със соларни панели (зелени), стенна кутия, инвертор, кола и зарядно устройство. Горе вляво: лого 'reduxi configurator'. В центъра е кутия за вход със заглавие 'Login', избор на език (английско знаме, 'English'), поле за потребителско име и поле за парола и тъмен бутон 'Login'.
Ето какво трябва да видите:
Текстово описание на това изображение
Екранна снимка на началната страница Home на Reduxi Configurator. Ляво меню с логото reduxi Configurator; секция Devices (разгъната) със записи Kostal Plenticore G2 IP=131, Kostal Plenticore G2 IP=133 и P1 WiFi / Ultra, след това бутони Add device и Add EEBUS device; отдолу: Strategies (+), Utility Rate Plan, Settings (+). Горна лента: заглавие Home, зелена иконка на връзка и зелена иконка на облак вдясно. Основна област: час 14:53:27 и диаграма на енергийния поток с къща в центъра, показваща 6.700 kW, Grid 0.000 kW, Solar 6.700 kW, Other 3.000 kW, Battery storage 0.000 kW и 3.700 kW, EV charger (тире) и HVAC (тире). Малък текст в долния десен ъгъл.
admin не е Вашият профил в Reduxi. reduxi.local работи само в същата мрежа като контролера.6 Добавяне на устройството в Reduxi
Първо отворете Configurator, вижте Точка 5. Устройството се добавя със съветника на две стъпки.
6.1 Основни настройки
FOX ESS G-Max. Отметнете стратегиите, в които инверторът да участва, след това щракнете върху Next.Текстово описание на това изображение
Екранна снимка на списъка с устройства в лявото меню на Reduxi Configurator. Заглавие 'Devices'. Редове, отгоре надолу (всеки с малка, едва видима иконка): Heizstab Wärmepumpe; Iskraemeco AM550; Ochsner GMLW 9Plus; SolarEdge; SolarEdge Slave; Zaptec PRO; myPV. Под списъка два бутона: '+ Add device', отбелязан с червен правоъгълник, и '+ Add EEBUS device'.

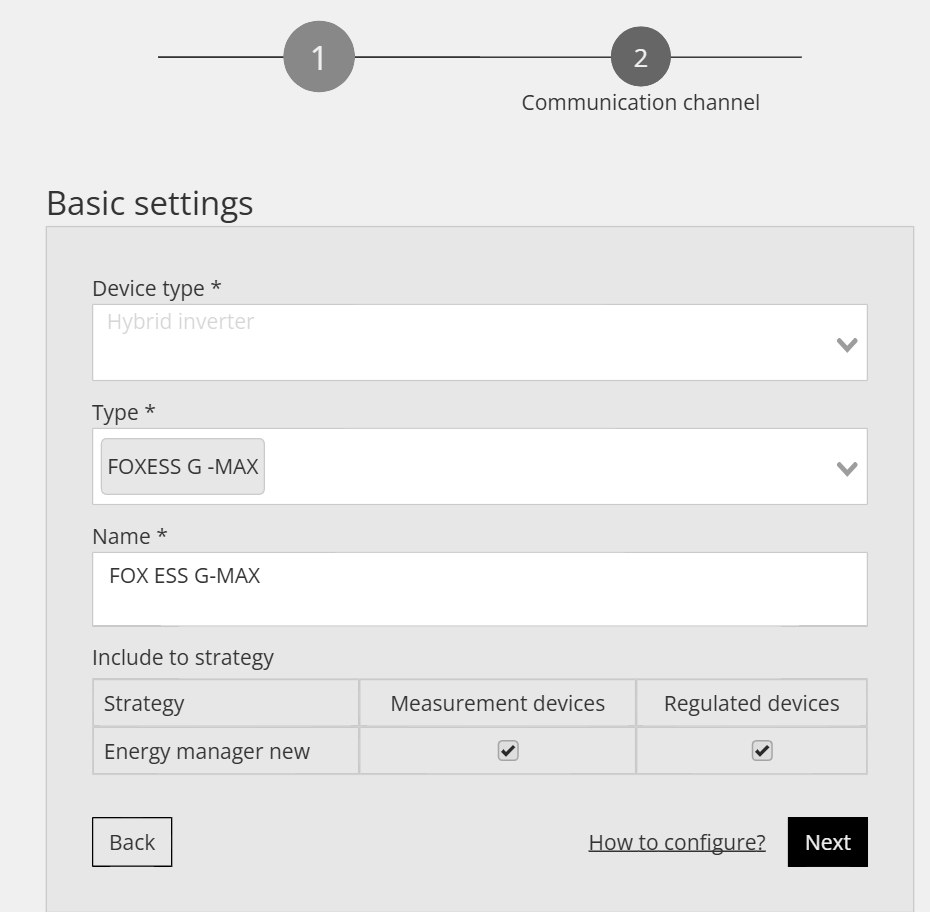

Текстово описание на това изображение
Екранна снимка на съветника за добавяне на устройство в Reduxi Configurator, 'Basic settings'. Индикатор на стъпките горе: стъпка 1 и стъпка 2 (кръг 2 с етикет 'Communication channel'). Device type *: Hybrid inverter (сив текст). Type *: FOXESS G -MAX (избран етикет). Name *: FOX ESS G-MAX. Таблица 'Include to strategy' с колони Strategy, Measurement devices, Regulated devices; ред 'Energy manager new': и двете квадратчета са отметнати. Бутони: Back (вляво), връзка 'How to configure?' и Next (вдясно, черен).
6.2 Настройки за комуникация
Втората стъпка настройва комуникационния канал за Modbus TCP/IP между Reduxi Controller и инвертора.
| Параметър | Стойност |
|---|---|
| Връзка | TCP/IP |
| IP | IP адрес на FOX ESS G-Max (статичният адрес от Точка 4.1). Scan for IP може да го потърси в мрежата. |
| Порт |
502 (по подразбиране) |
| Extended IP recovery | Оставете включено (по подразбиране) |
| Modbus unit ID | Същият ID като зададения на инвертора (по подразбиране 1) |
| Rated power of inverter | Според инвертора (по подразбиране 100 kW) |
| Is electricity meter installed? / Is PV installed? | Задайте според Вашата система (и двете са включени по подразбиране) |

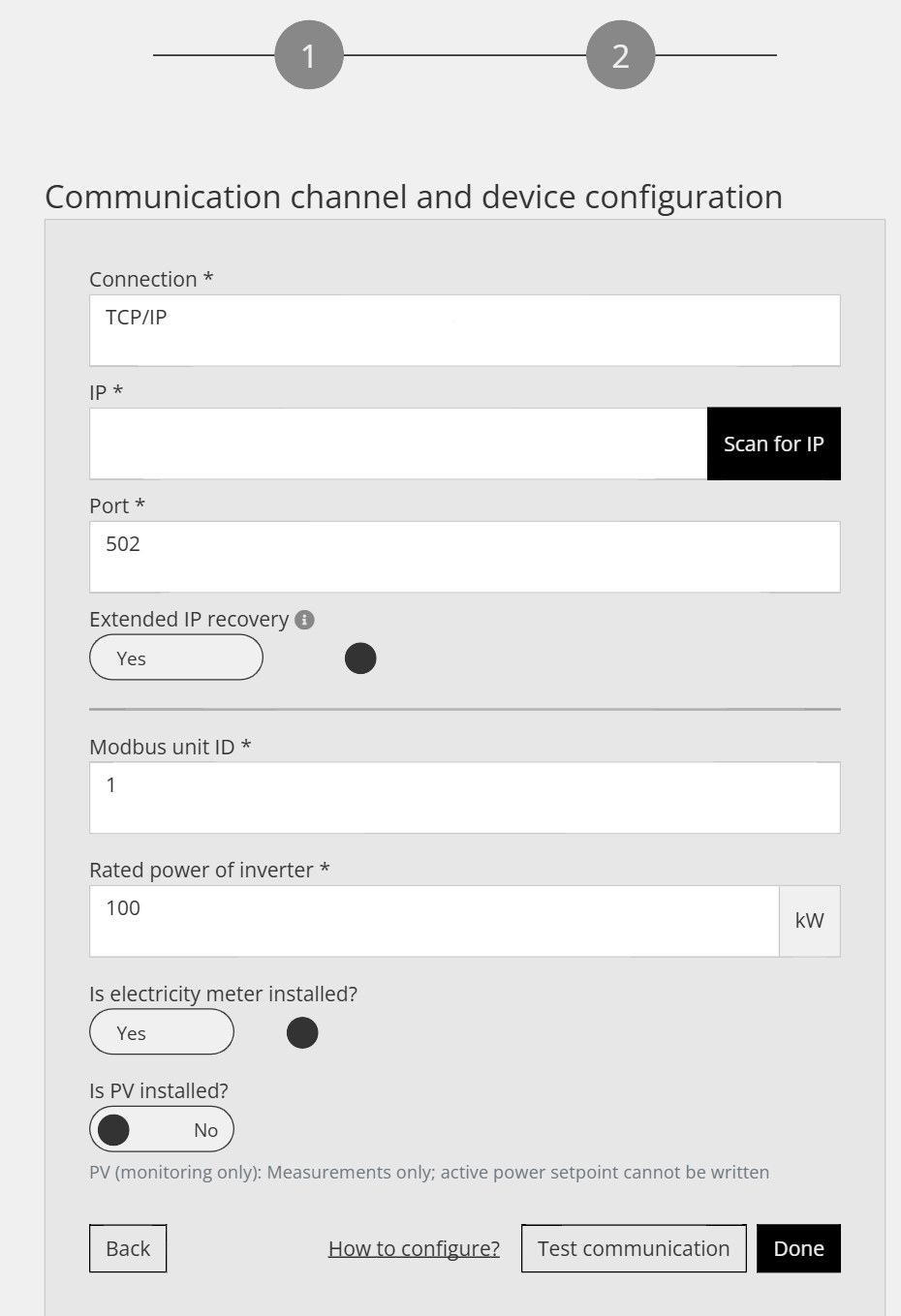

Текстово описание на това изображение
Екранна снимка на съветника за добавяне на устройство в Reduxi Configurator, стъпка 2 от 2 (два номерирани кръга горе, кръг 2 е текущата стъпка). Заглавие на секцията: 'Communication channel and device configuration'. Connection *: TCP/IP. IP *: празно, с черен бутон 'Scan for IP'. Port *: 502. Extended IP recovery (с иконка за информация): превключвател Yes (включен). Modbus unit ID *: 1. Rated power of inverter *: 100, единица kW. Is electricity meter installed?: превключвател Yes (включен). Is PV installed?: превключвател No (изключен); подсказка: 'PV (monitoring only): Measurements only; active power setpoint cannot be written'. Бутони най-долу: Back (вляво), връзка 'How to configure?', Test communication и Done (черен).
6.3 Проверка на комуникацията
Щракнете върху Test communication в долната част на съветника. Той проверява Modbus TCP/IP връзката веднъж и не запазва нищо. Ако резултатът е добър, щракнете върху Done. Само Done създава устройството.
Текстово описание на това изображение
Екранна снимка на долната лента с бутони на страница на Reduxi Configurator. Вляво: бутон 'Back'. Вдясно: бутон 'Test communication' (отбелязан с циан рамка) и тъмен бутон 'Done'.
Текстово описание на това изображение
Екранна снимка на страницата 'Communication channel and device configuration' в Reduxi Configurator. Connection *: TCP/IP (падащ списък). IP *: 192.168.50.243, с бутон 'Scan for IP'. Port *: 502, с бутон 'Test port'. Modbus unit ID *: 1. Бутони най-долу: Back (вляво), Test communication и Done (вдясно). Бутонът Done е отбелязан с циан рамка.
Текстово описание на това изображение
Екранна снимка на диалог Test communication в Reduxi Configurator (затварящо X горе вдясно, тъмен бутон Close долу вдясно). Зелен текст в бяло поле: Successful readout from device. Battery active power: 330.0 W; Battery current: 0.9952 A; Battery export active energy: 740760.0 Wh; Battery import active energy: 765890.0 Wh; Battery max. active power: 8210.0 W; Battery max. state of charge: 100 %; Battery min. active power: -9131.0 W; Battery min. state of charge: 0.0 %; Battery state name: CHARGING null; Battery state of charge: 33.8 %; Battery state of health: 100.0 %; Battery temperature: 23.1 °C; Battery voltage: 331.6 V; Error: false null; Grid active power: 5.0 W; Grid export active energy: 1588740.0 Wh; Grid frequency: 50.01 Hz; Grid import active energy: 0.0 Wh; Grid state name: METER_ONLINE null; Inverter active power: -441.0 W; Inverter max. power: 10000.0 W; Inverter min. power: -10000.0 W; Load active power: 446.0 W; Load import active energy: 0.0 Wh; Model name: SigenStorEC100TP null; PV active power: -963.0 W; PV current: -1.99 A; PV export active energy: 0.0 Wh; PV min. active power: -10000.0 W; PV state name: CONNECTED null; PV voltage: 322.3 V; State name: RUNNING null. Допълнителни параметри: BATTERY_CAPACITY_MAX_WH: 16120.0; BATTERY_CAPACITY_WH: 5448.56; GRID_EXPORT_POWER_ACTIVE: 0.0; GRID_IMPORT_POWER_ACTIVE: 5.0; GRID_POWER_ACTIVE_L1: 0.0; GRID_POWER_ACTIVE_L2: 5.0; GRID_POWER_ACTIVE_L3: 5.0 (частично отрязано на изображението); PV_POWER_ACTIVE_MAX: 0.
Текстово описание на това изображение
Екранна снимка на диалога 'Test communication' на Reduxi Configurator със затварящо X горе вдясно и черен бутон 'Close' долу вдясно. Текст в червено: 'Unable to communicate with device.' Поле с подробности в червено: 'Unable to communicate with 192.0.2.10 on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network.' След това: 'PING 192.0.2.10 (192.0.2.10) 56(84) bytes of data.' и '--- 192.0.2.10 ping statistics ---' и '2 packets transmitted, 0 received, 100% packet loss, time 1064ms'.
7 Проверка на показанията
7.1 Проверка на показанията
Отворете Devices → FOX ESS G-Max → Last measurements. Стойностите показват дали инверторът комуникира правилно.
Текстово описание на това изображение
Екранна снимка на страницата 'Last measurements' на устройство в Reduxi Configurator. Раздели: Last measurements (активен), Analyze, Archive. Горе вдясно: падащ списък за опресняване 'Without refreshing' и бутон за опресняване. Карта 'Control type': бутони Auto (светлозелен) и Manual (тъмен, избран); времева отметка 14. 03. 2025 12:49:13. Всички стойности по-долу имат времева отметка 14. 03. 2025 12:49:01, освен ако не е посочено друго. Карта PV: PV active power -1.0 kW; PV current -1.98 A; PV voltage 327.63 V; PV export active energy 587.0 kWh; PV min. active power -10.0 kW; PV export active power limit: празно (единица kW); enumeration.PV_STATE_NAME: CONNECTED. Карта Load: Load active power 0.4 kW; Load import active energy 1,109.2 kWh. Карта Battery: Battery active power 0.4 kW; Battery current 1.09 A; Battery voltage 331.60 V; Battery state name CHARGING; Battery state of charge 33.80 %; Battery min. state of charge 0.00 %; Battery max. state of charge 100.00 %; Battery import active energy 765.9 kWh; Battery export active energy 740.8 kWh; Battery min. active power -9.1 kW; Battery max. active power 8.2 kW; Battery active power setpoint 1.0 kW. Карта Inverter: Inverter active power -0.4 kW; Inverter max. active power 10.0 kW; Inverter min. active power -10.0 kW; State name RUNNING; Error OFF. Карта Grid: Grid frequency 49.990 Hz; Grid active power 0.0 kW; Grid import active power limit: празно (kW); Grid export active power limit: празно (kW); enumeration.GRID_STATE_NAME METER_ONLINE; Grid export active energy 1,588.7 kWh; Grid import active energy 0.0 kWh. Карта Other: Battery state of health 100.00 %; Battery temperature 23.10 °C; Model name SigenStorEC100TP; Communication error OFF (времева отметка 12:48:56); Control type MANUAL; Mode name setpoint SELF_CONSUMPTION.
7.2 Поведение при управление
За управление от стратегиите на Reduxi отворете Devices → FOX ESS G-Max в Reduxi Configurator и задайте типа на управление на AUTO. Само тогава командите на стратегиите влияят на батерията.
За да намалите разходите за енергия с динамични цени и тарифи, определете стратегията, както е описано в Стратегии за Reduxi controller. След като устройството е добавено, можете да го следите и управлявате в приложението Reduxi.
✓ Обобщение
Подготовка (точки 1–3): Проверете информацията от производителя, свържете Reduxi Controller и инвертора към една и съща мрежа и си отбележете IP адреса на инвертора.
FOX ESS G-Max (точка 4): Задайте статичен IP адрес и активирайте дистанционното управление на инвертора.
Добавяне в Reduxi (точки 5–6): Отворете Configurator, добавете Hybrid inverter от тип FOX ESS G-Max, въведете IP, порт 502, unit ID и номинална мощност, стартирайте Test communication и щракнете върху Done.
Пускане в действие (точка 7): Проверете последните измервания и задайте типа на управление на AUTO, за да може стратегиите да управляват батерията.
→ Често срещани проблеми
| Проблем | Решение |
|---|---|
| Тестът на комуникацията не успява | Проверете дали IP адресът в Reduxi е текущият адрес на инвертора, портът е 502 и unit ID съответства на инвертора (по подразбиране 1). Контролерът и инверторът трябва да са в една и съща мрежа, а дистанционното управление трябва да е активно на инвертора (Точка 4.2). |
| Устройството минава офлайн след известно време или след рестартиране на рутера | Вероятно IP адресът на инвертора се е променил. Задайте статичен IP адрес на инвертора или DHCP резервация в рутера (Точка 4.1) и въведете новия адрес в Reduxi. |
| Командите на стратегиите не влияят на батерията | Задайте типа на управление на устройството на AUTO в Configurator (Точка 7.2) и проверете дали дистанционното управление е активно на инвертора. |
| Open configurator не се отваря или остава празен | Тунелът все още не е активен. Изчакайте около 30 секунди и проверете дали контролерът е онлайн. |
Влизането с admin се отхвърля |
Паролата е променена по време на инсталацията. Попитайте инсталатора. Паролата на профила в Reduxi там не работи. |
reduxi.local не се зарежда |
Не сте в същата мрежа. Използвайте IP адреса или тунела. |
| Тестът на комуникацията не успява, устройството е офлайн | Проверете достъпността, IP адреса, порт 1502 и unit ID 71, както и дали Modbus е включен на инвертора. |
