Как да свържете хибриден инвертор Pylontech Force H3X с Reduxi controller
Свържете хибриден инвертор Pylontech Force H3X с Reduxi Controller през Modbus TCP по кабелна LAN мрежа, задайте IP адреса в приложението Pylontech и го добавете в Configurator.
Текстово описание на това изображение

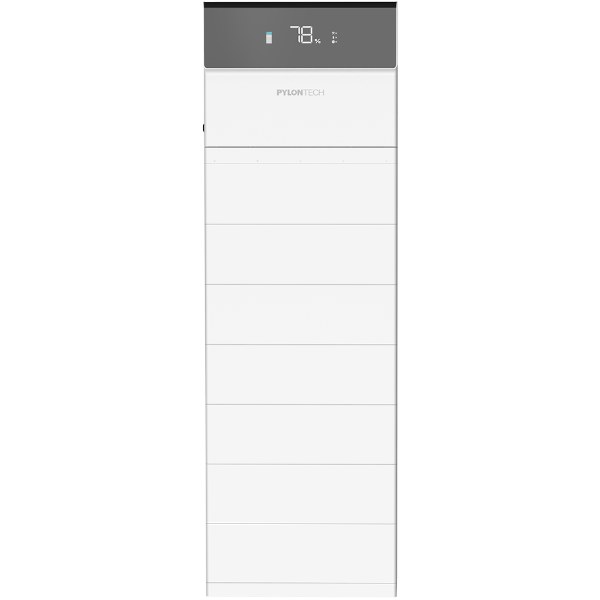

Снимка (изображение на продукта) на висока, тясна бяла батерийна кула на бял фон, гледана отпред. Най-горе има тъмносив дисплей с иконка на батерия и стойност 78 % с малки символи за състояние вдясно. Под дисплея на предната част е отпечатано името PYLONTECH. Останалата част от предната страна е разделена с хоризонтални линии на седем наредени бели модула без други означения.
1 Техническа документация
Pylontech Force H3X е хибриден инвертор с батерийни модули. Reduxi Controller комуникира с него през локалната мрежа чрез Modbus TCP. IP адресът на инвертора се задава в приложението Pylontech, а Modbus TCP вече е включен на инвертора.
Документи на производителя:
- Уебсайт на Pylontech – информация за продуктите и контакти (уеб, EN)
- Изтегляния от Pylontech – технически листове, ръководства и други документи (уеб, EN)
2 Необходимо оборудване
- Reduxi Controller (инсталиран и онлайн)
- Хибриден инвертор Pylontech Force H3X, въведен в експлоатация
- Ethernet кабел (CAT5e или CAT6) от LAN (RJ45) порта на модула за управление на мощността към рутер или суич
- Смартфон с приложението Pylontech и достъп на инсталатор
- Лаптоп или таблет с достъп до интернет за конфигуриране на устройството в Reduxi
3 Обзор на системата и свързване
Свържете LAN (RJ45) порта на модула за управление на мощността на Force H3X към Вашия рутер или суич. Reduxi Controller трябва да е в същата мрежа.
Текстово описание на това изображение

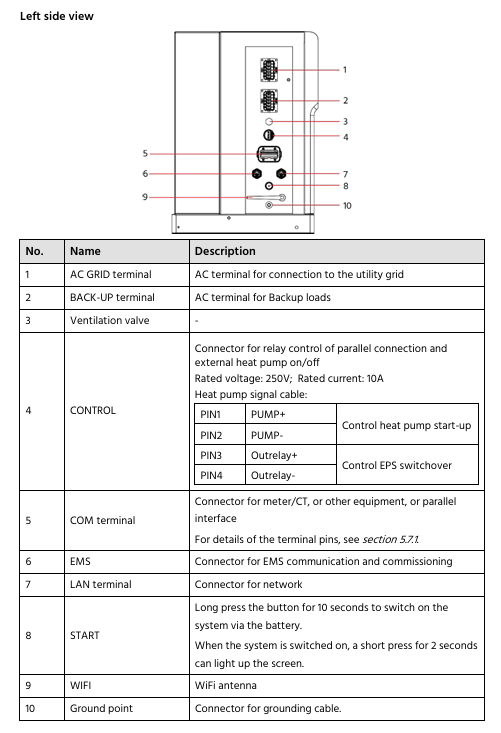

Диаграма със заглавие 'Left side view' (от ръководство на производителя): линеен чертеж на лявата страна на устройството с десет номерирани точки за свързване, всяка с червена пояснителна линия: 1 и 2 са два големи правоъгълни конектора горе, 3 малък кръгъл отвор, 4 кръгъл черен конектор, 5 широк конектор, 6 и 7 два кръгли конектора, 8 малък кръгъл бутон, 9 тънка антена, 10 кръгла точка за заземяване най-долу. Под нея таблица 'No. / Name / Description': 1 AC GRID terminal: AC terminal for connection to the utility grid. 2 BACK-UP terminal: AC terminal for Backup loads. 3 Ventilation valve: -. 4 CONTROL: Connector for relay control of parallel connection and external heat pump on/off; Rated voltage: 250V; Rated current: 10A; Heat pump signal cable: PIN1 PUMP+ and PIN2 PUMP- (Control heat pump start-up), PIN3 Outrelay+ and PIN4 Outrelay- (Control EPS switchover). 5 COM terminal: Connector for meter/CT, or other equipment, or parallel interface; For details of the terminal pins, see section 5.7.1. 6 EMS: Connector for EMS communication and commissioning. 7 LAN terminal: Connector for network. 8 START: Long press the button for 10 seconds to switch on the system via the battery. When the system is switched on, a short press for 2 seconds can light up the screen. 9 WIFI: WiFi antenna. 10 Ground point: Connector for grounding cable.
| Връзка | От | To | Бележка |
|---|---|---|---|
| LAN (Modbus TCP) | Reduxi Controller | Рутер / суич | Същата мрежа като инвертора |
| LAN (Modbus TCP) | Force H3X, LAN (RJ45) порт на модула за управление на мощността | Рутер / суич | CAT5e или CAT6, препоръчително до 100 m; порт 502
|
| LAN | Рутер | Интернет | Необходим за Reduxi Cloud и приложението |
4 Конфигуриране на инвертора
4.1 Задаване на IP адреса в приложението Pylontech
IP адресът не може да се конфигурира от дисплея на инвертора. Той се задава само в приложението Pylontech, което можете да изтеглите от Apple App Store или Google Play.
192.168.1.50, маска на подмрежата 255.255.255.0, шлюз 192.168.1.1, DNS сървър 8.8.8.8. Вашите стойности зависят от мрежата Ви.Текстово описание на това изображение

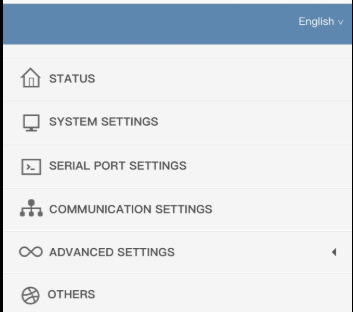

Екранна снимка на менюто на приложението Pylontech (уеб интерфейс). Синя горна лента с избор на език 'English' вдясно. Записи в менюто с иконки, отгоре надолу: STATUS; SYSTEM SETTINGS; SERIAL PORT SETTINGS; COMMUNICATION SETTINGS; ADVANCED SETTINGS (със стрелка вдясно); OTHERS. Нито един запис не е подчертан.
4.2 Състояние на Modbus TCP
Modbus TCP е включен по подразбиране на Force H3X. Не е необходимо ръчно активиране. Щом LAN връзката и IP адресът са настроени, Modbus TCP е достъпен със следните параметри по подразбиране:
| Параметър | Стойност |
|---|---|
| Протокол | Modbus TCP |
| Порт | 502 |
| Транспорт | Ethernet (LAN) |
5 Влизане в уеб интерфейса на Reduxi
Устройството се добавя в Configurator, уеб интерфейса на Reduxi Controller. Не го добавяте в самото приложение Reduxi, нито в Reduxi Cloud. Можете да го отворите по два начина:
Препоръчително
http://reduxi.local.Текстово описание на това изображение

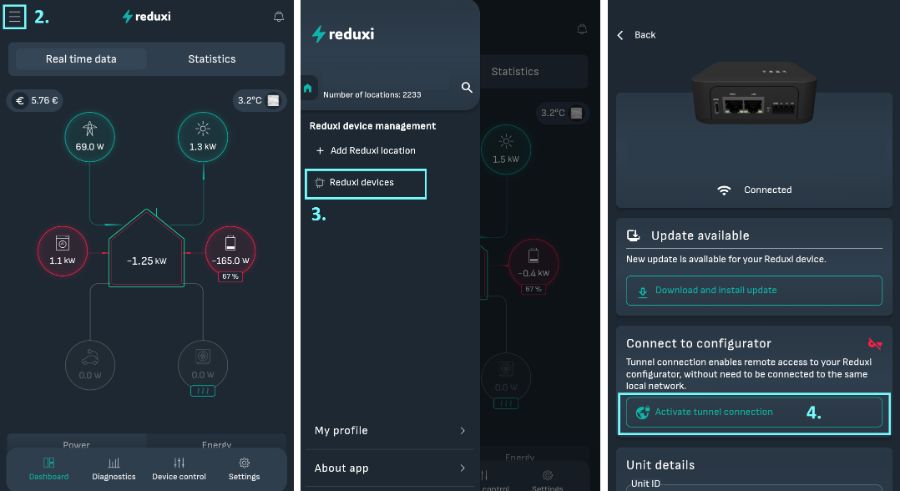

Три екранни снимки на телефон на приложението Reduxi една до друга, тъмна тема, със светлосини маркери и номера на стъпки. Вляво: табло с иконка за меню, отбелязана със светлосиня рамка и означена с 2.; лого reduxi; иконка на камбана; раздели Real time data и Statistics; цена 5.76 EUR и температура 3.2 C; енергиен поток с мрежа 69.0 W, слънце 1.3 kW, къща -1.25 kW, пералня 1.1 kW, батерия -165.0 W с 67 % и два неактивни кръга с 0.0 W; долни раздели Dashboard, Diagnostics, Device control, Settings. В средата: странично меню с лого reduxi, Number of locations: 2233, иконка за търсене, заглавие Reduxi device management, записи Add Reduxi location и Reduxi devices (отбелязан със светлосиня рамка и означен с 3.) и най-долу My profile и About app. Вдясно: страница на устройство с връзка Back, картина на черно устройство Reduxi, статус Connected, карта Update available (New update is available for your Reduxi device., бутон Download and install update), карта Connect to configurator с червена иконка на ключ и текст Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network., бутон Activate tunnel connection (отбелязан със светлосиня рамка и означен с 4.) и карта Unit details с поле Unit ID (отрязано).
Текстово описание на това изображение

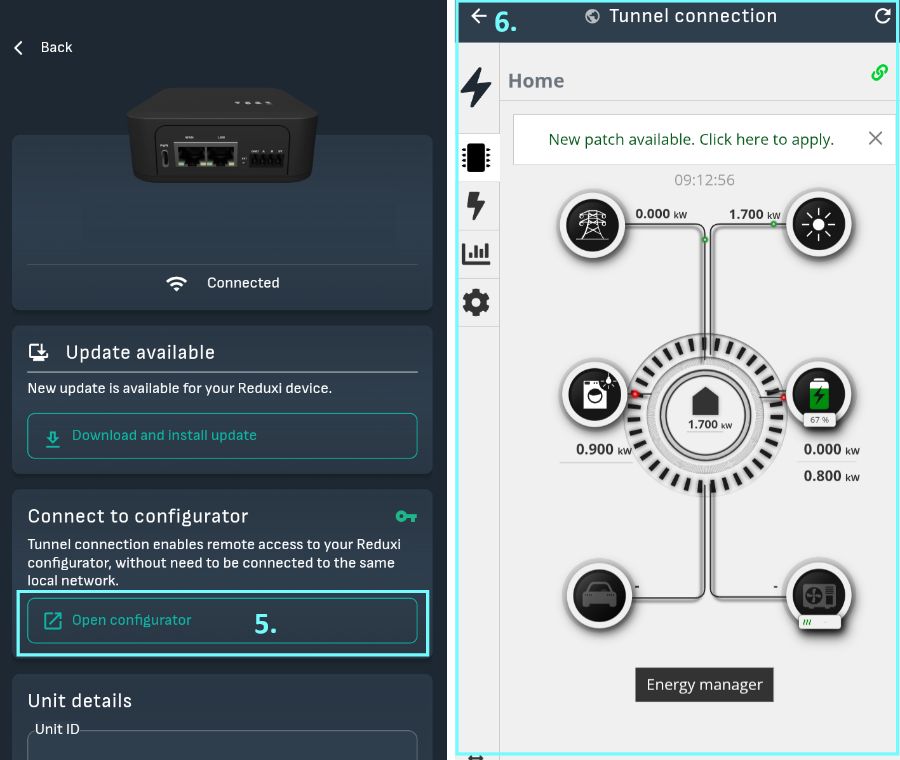

Две екранни снимки на телефон една до друга, и двете със светлосини рамки и номера на стъпки. Вляво (тъмносин екран на приложението Reduxi): връзка Back; картина на черно устройство Reduxi с два Ethernet порта и клемен блок; статус Connected с иконка на Wi-Fi; карта Update available с текст New update is available for your Reduxi device. и бутон Download and install update; карта Connect to configurator (иконка на ключ) с текст Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network. и бутон Open configurator, в светлосиня рамка и означен с 5.; под него карта Unit details с поле Unit ID (отрязано най-долу). Вдясно (означена с 6., в светлосиня рамка): уеб страница с горна лента Tunnel connection (стрелка за назад и иконка за опресняване), лява лента с иконки (мълния, избрана иконка на чип за устройство, светкавица, стълбовидна диаграма, зъбно колело), заглавие на страницата Home със зелена иконка на връзка, съобщение New patch available. Click here to apply. с затварящо X, час 09:12:56 и диаграма на енергийния поток: иконка на електрически стълб 0.000 kW, иконка на слънце 1.700 kW, в центъра къща 1.700 kW, иконка на пералня 0.900 kW, иконка на батерия 67 % с 0.000 kW и 0.800 kW, иконка на кола и иконка на термопомпа, всяка с тире. Под диаграмата тъмен етикет Energy manager.
reduxi.app) отворете локацията, след това Manage location → OEM devices → Activate tunnel connection, потвърдете с OK и изчакайте около 30 секунди. След това щракнете върху Go to controller. Configurator се отваря в нов раздел без парола.http://reduxi.local. IP адресът е в списъка с устройства на рутера или в приложението под Reduxi devices.admin · Парола admin (фабрична настройка). Ако е променена по време на инсталацията, използвайте нея. Това не е паролата на Вашия профил в Reduxi.Текстово описание на това изображение
Екранна снимка на прозорец на браузър със страницата за вход в Reduxi Configurator. Адресната лента (отбелязана със светлосиня рамка и увеличена във втора светлосиня рамка под нея) показва предупреждение Not secure и адреса reduxi.local. Светлосиня линия свързва адресната лента с увеличената рамка. Страницата има логото reduxi Configurator горе вляво и светлосива линейна илюстрация на къща със соларни панели на покрива, стенна кутия, електрически автомобил и зарядна колонка. В средата е диалог Login с падащ списък за език (English), поле за потребителско име с иконка на човек, поле за парола с иконка на катинар и иконка на око и тъмен бутон Login. Текстовете в полетата са много дребни.
Ето какво трябва да видите:
Текстово описание на това изображение

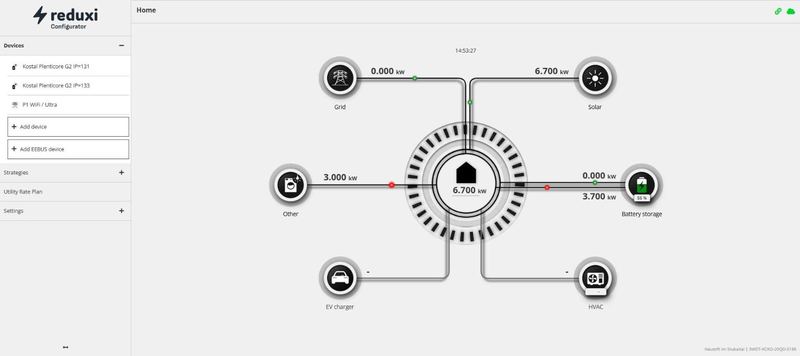

Екранна снимка на началната страница Home на Reduxi Configurator. Ляво меню с логото reduxi Configurator; секция Devices (разгъната) със записи Kostal Plenticore G2 IP=131, Kostal Plenticore G2 IP=133 и P1 WiFi / Ultra, след това бутони Add device и Add EEBUS device; отдолу: Strategies (+), Utility Rate Plan, Settings (+). Горна лента: заглавие Home, зелена иконка на връзка и зелена иконка на облак вдясно. Основна област: час 14:53:27 и диаграма на енергийния поток с къща в центъра, показваща 6.700 kW, Grid 0.000 kW, Solar 6.700 kW, Other 3.000 kW, Battery storage 0.000 kW и 3.700 kW, EV charger (тире) и HVAC (тире). Малък текст в долния десен ъгъл.
admin не е Вашият профил в Reduxi. reduxi.local работи само в същата мрежа като контролера.6 Добавяне на устройството в Reduxi
Първо отворете Configurator, вижте Точка 5. Устройството се добавя със съветника на две стъпки.
6.1 Основни настройки
Pylontech Force H3X. Отметнете стратегиите, в които инверторът да участва, след това щракнете върху Next.Текстово описание на това изображение

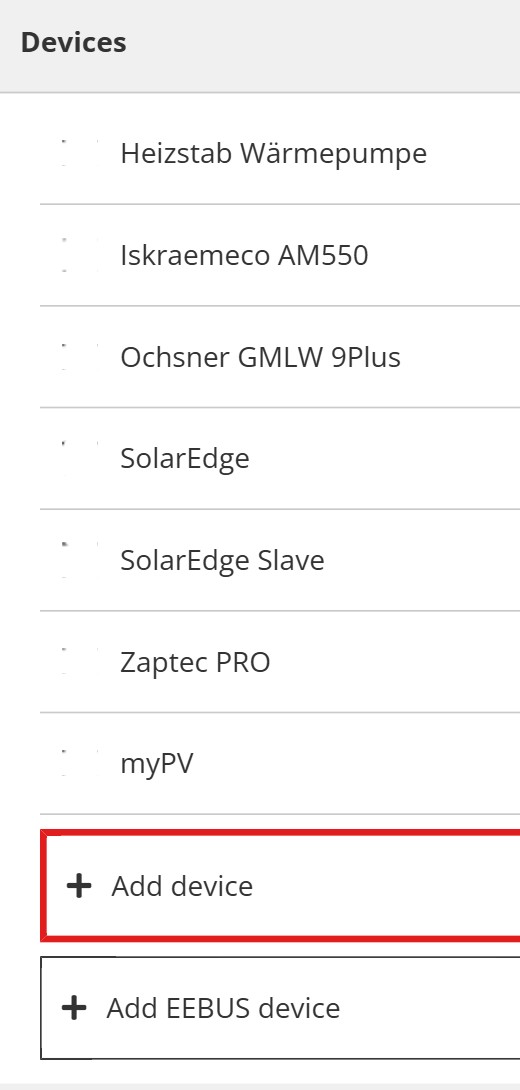

Екранна снимка на списъка с устройства в лявото меню на Reduxi Configurator. Заглавие 'Devices'. Редове, отгоре надолу (всеки с малка, едва видима иконка): Heizstab Wärmepumpe; Iskraemeco AM550; Ochsner GMLW 9Plus; SolarEdge; SolarEdge Slave; Zaptec PRO; myPV. Под списъка два бутона: '+ Add device', отбелязан с червен правоъгълник, и '+ Add EEBUS device'.
Текстово описание на това изображение

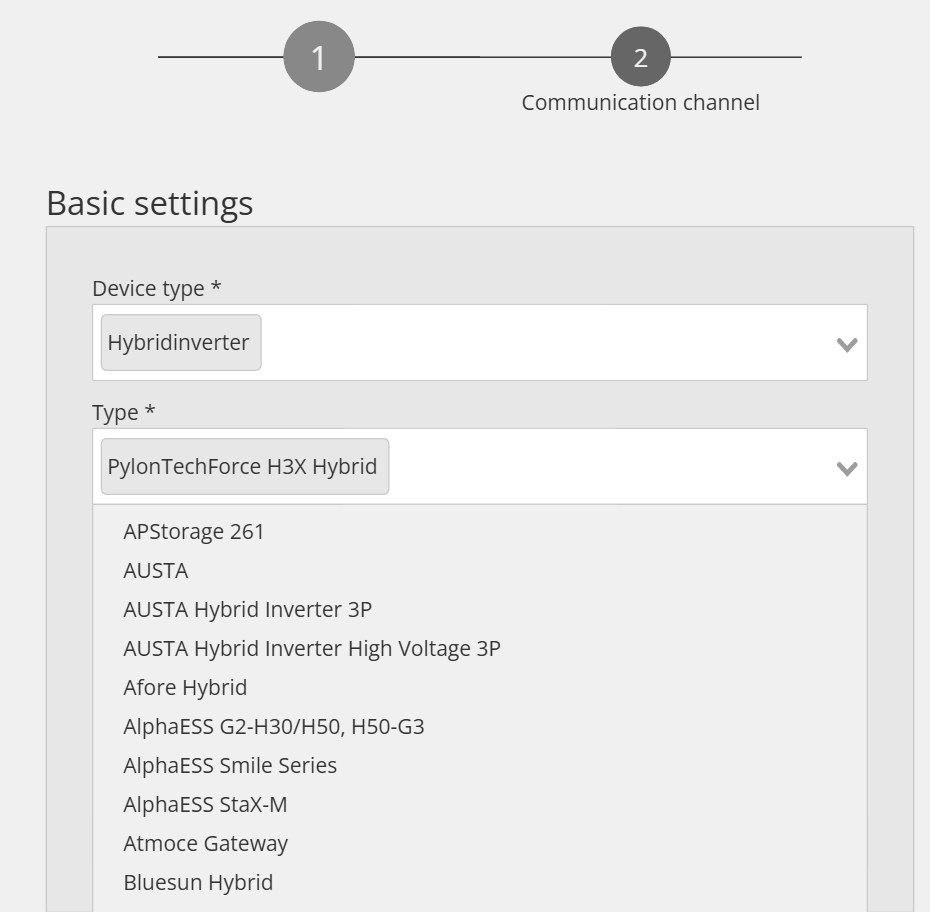

Екранна снимка на съветника за добавяне на устройство в Reduxi Configurator, 'Basic settings'. Индикатор на стъпките горе: стъпка 1 и стъпка 2 (кръг 2 с етикет 'Communication channel'). Device type *: Hybridinverter (избран етикет). Type *: PylonTechForce H3X Hybrid (избран етикет), с отворен падащ списък под него. Видими записи в списъка, отгоре надолу: APStorage 261; AUSTA; AUSTA Hybrid Inverter 3P; AUSTA Hybrid Inverter High Voltage 3P; Afore Hybrid; AlphaESS G2-H30/H50, H50-G3; AlphaESS Smile Series; AlphaESS StaX-M; Atmoce Gateway; Bluesun Hybrid. Списъкът е отрязан най-долу на изображението.
6.2 Настройки за комуникация
Втората стъпка настройва комуникационния канал за Modbus TCP.
| Параметър | Стойност |
|---|---|
| Връзка | TCP/IP |
| IP | Статичният IP адрес на инвертора от Точка 4.1. Scan for IP може да го потърси в мрежата. |
| Порт |
502 (по подразбиране) |
| Extended IP recovery | Оставете включено (по подразбиране) |
| Inverter Modbus unit ID |
2 (по подразбиране) |
| ESS Modbus unit ID |
1 (по подразбиране) |
| Control mode | Оставете стойността по подразбиране, освен ако не Ви трябва друг режим на управление |
| Is electricity meter installed? / Is internal PV installed? / Is external PV installed (other inverter)? | Задайте според Вашата система. Ако е инсталирана външна PV система, въведете и нейната номинална мощност. |
Текстово описание на това изображение

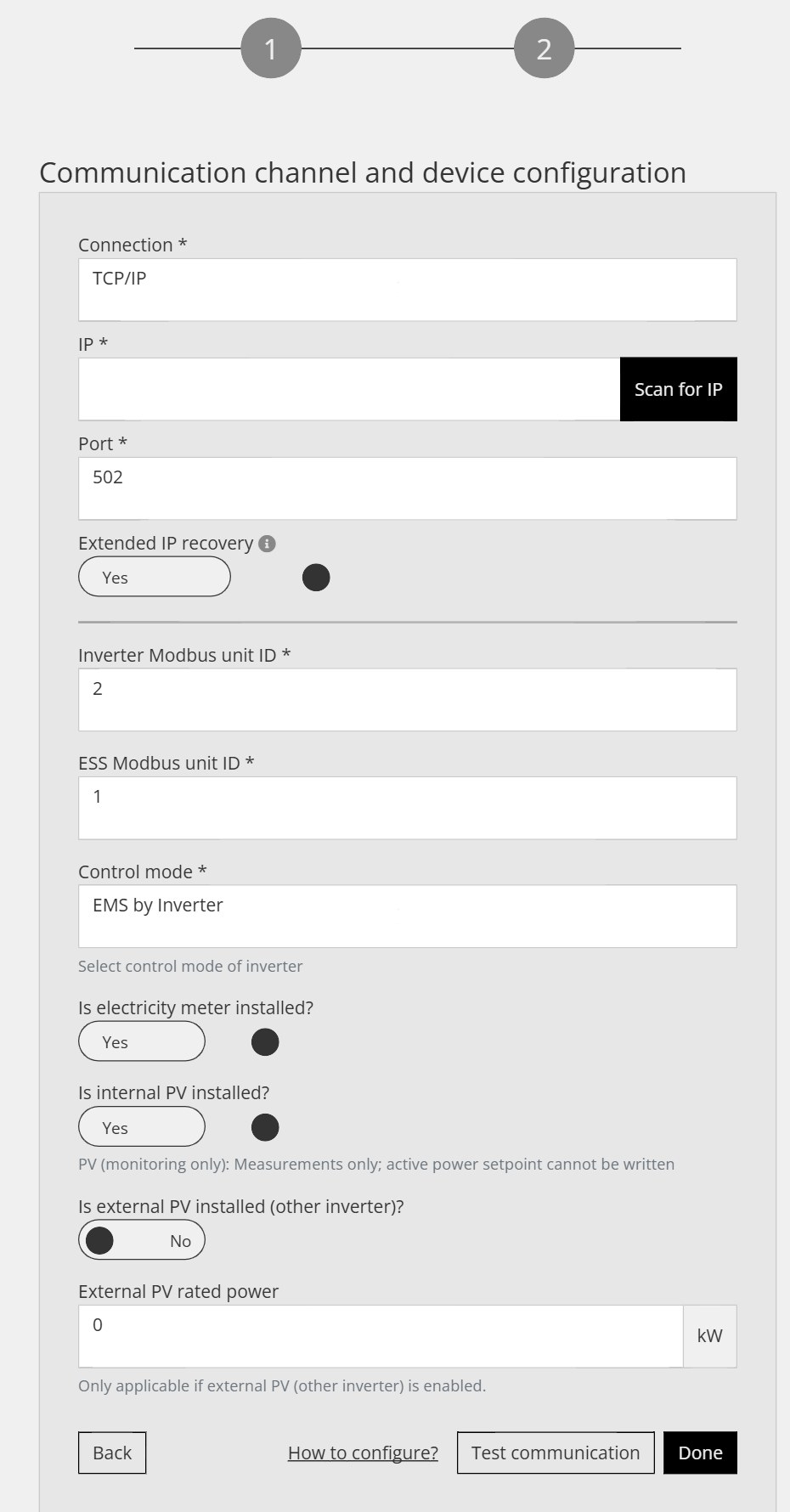

Екранна снимка на съветника за добавяне на устройство в Reduxi Configurator, стъпка 2 от 2 (два номерирани кръга горе, кръг 2 е текущата стъпка). Заглавие на секцията: 'Communication channel and device configuration'. Connection *: TCP/IP. IP *: празно, с черен бутон 'Scan for IP'. Port *: 502. Extended IP recovery (с иконка за информация): превключвател Yes (включен). Inverter Modbus unit ID *: 2. ESS Modbus unit ID *: 1. Control mode *: EMS by Inverter; подсказка: 'Select control mode of inverter'. Is electricity meter installed?: превключвател Yes (включен). Is internal PV installed?: превключвател Yes (включен); подсказка: 'PV (monitoring only): Measurements only; active power setpoint cannot be written'. Is external PV installed (other inverter)?: превключвател No (изключен). External PV rated power: 0, единица kW; подсказка: 'Only applicable if external PV (other inverter) is enabled.' Бутони най-долу: Back (вляво), връзка 'How to configure?', Test communication и Done (черен).
6.3 Проверка на комуникацията
Щракнете върху Test communication в долната част на съветника. Той проверява връзката веднъж и не запазва нищо. Ако получите отговор, щракнете върху Done. Само Done създава устройството.
Текстово описание на това изображение
Екранна снимка на долната лента с бутони на формуляр в Reduxi Configurator на светлосив фон. Вляво: бутон Back. Вдясно: бутон Test communication, отбелязан със светлосин правоъгълник, а до него черен бутон Done.
Текстово описание на това изображение

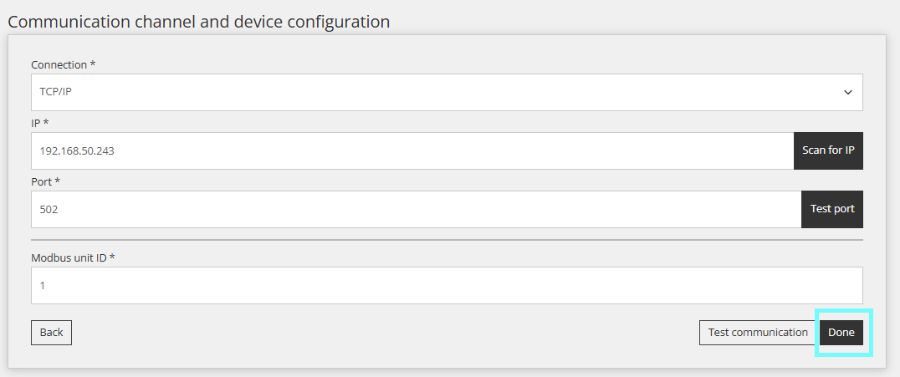

Екранна снимка на формуляра Communication channel and device configuration в Reduxi Configurator. Полета: Connection *: TCP/IP (падащ списък); IP *: 192.168.50.243, с черен бутон Scan for IP; Port *: 502, с черен бутон Test port; Modbus unit ID *: 1. Бутони най-долу: Back (вляво), Test communication и Done (вдясно, черен). Бутонът Done е отбелязан със светлосин правоъгълник.
Текстово описание на това изображение

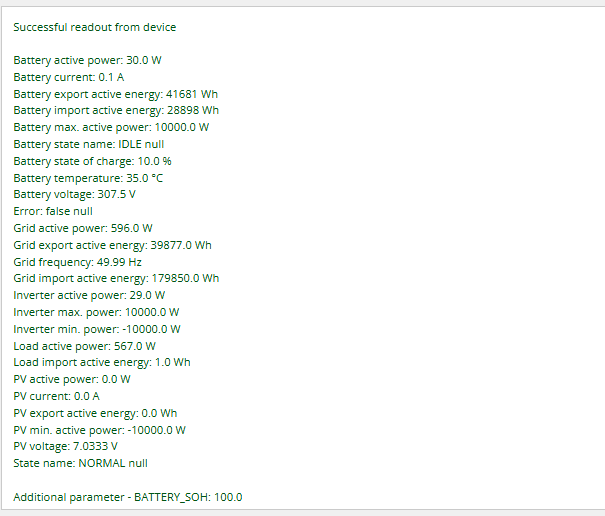

Екранна снимка на текстовия резултат от тест на комуникацията в Reduxi Configurator (бяло поле, без видима рамка на диалог). Първи ред в зелено: 'Successful readout from device'. Изброени стойности: Battery active power: 30.0 W; Battery current: 0.1 A; Battery export active energy: 41681 Wh; Battery import active energy: 28898 Wh; Battery max. active power: 10000.0 W; Battery state name: IDLE null; Battery state of charge: 10.0 %; Battery temperature: 35.0 °C; Battery voltage: 307.5 V; Error: false null; Grid active power: 596.0 W; Grid export active energy: 39877.0 Wh; Grid frequency: 49.99 Hz; Grid import active energy: 179850.0 Wh; Inverter active power: 29.0 W; Inverter max. power: 10000.0 W; Inverter min. power: -10000.0 W; Load active power: 567.0 W; Load import active energy: 1.0 Wh; PV active power: 0.0 W; PV current: 0.0 A; PV export active energy: 0.0 Wh; PV min. active power: -10000.0 W; PV voltage: 7.0333 V; State name: NORMAL null; Additional parameter - BATTERY_SOH: 100.0.
Текстово описание на това изображение

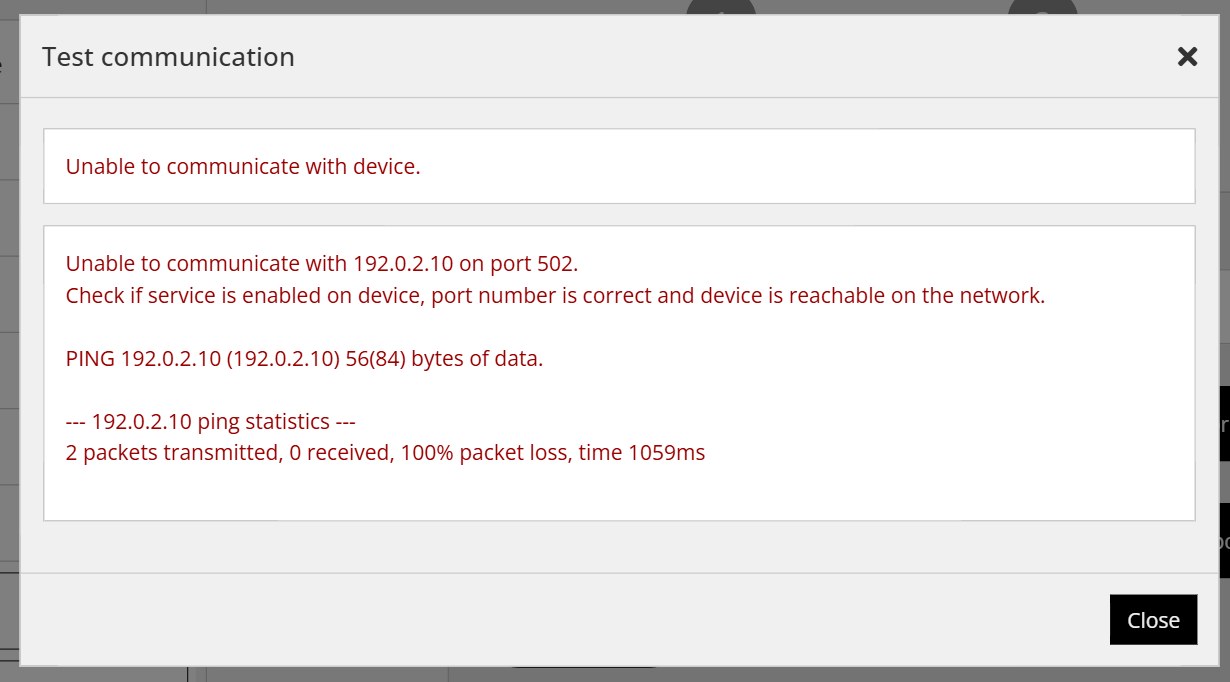

Екранна снимка на диалога 'Test communication' на Reduxi Configurator със затварящо X горе вдясно и черен бутон 'Close' долу вдясно. Текст в червено: 'Unable to communicate with device.' Поле с подробности в червено: 'Unable to communicate with 192.0.2.10 on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network.' След това: 'PING 192.0.2.10 (192.0.2.10) 56(84) bytes of data.' и '--- 192.0.2.10 ping statistics ---' и '2 packets transmitted, 0 received, 100% packet loss, time 1059ms'.
7 Проверка на показанията
7.1 Проверка на показанията
Отворете Devices → Pylontech … → Last measurements. Стойностите на инвертора и батерията трябва да се обновяват. Ако всички стойности остават 0, проверете точките в таблицата с често срещани проблеми по-долу.
Текстово описание на това изображение

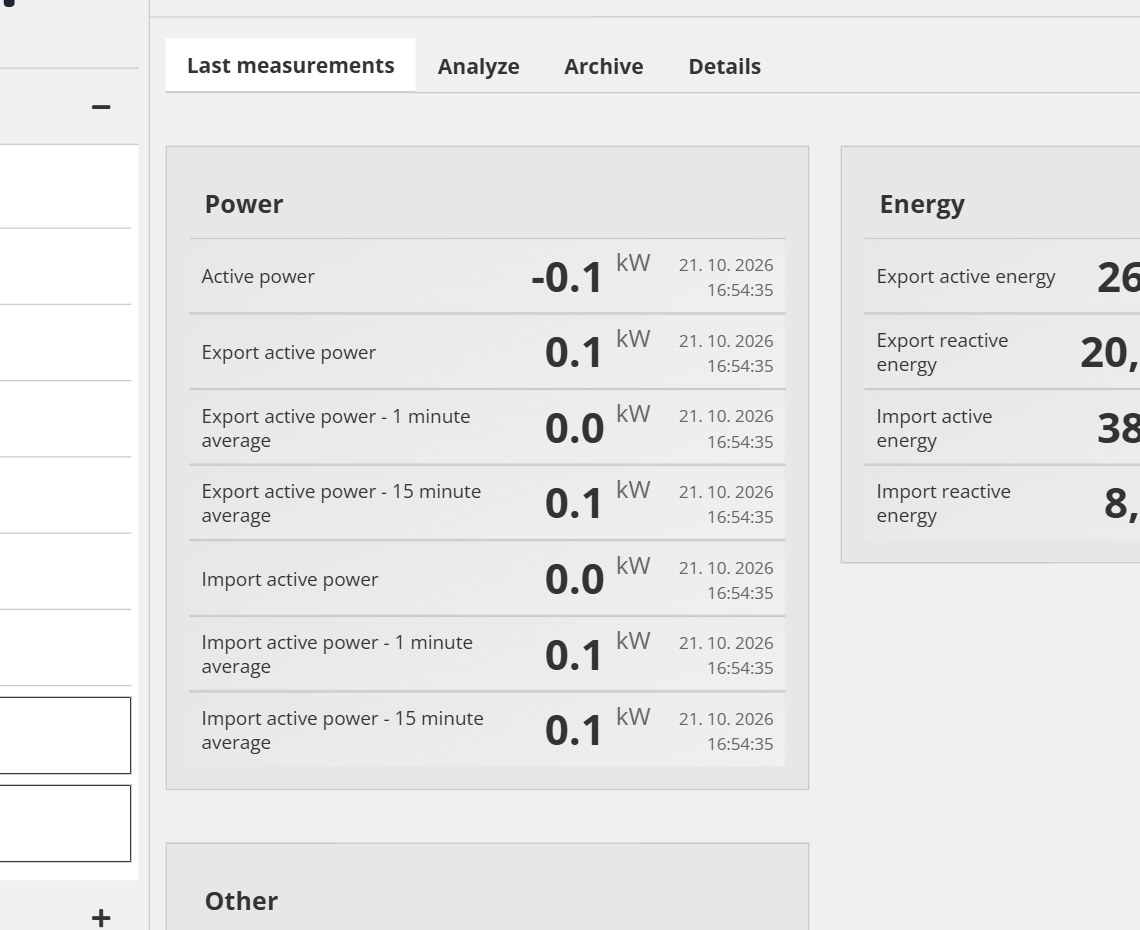

Изрязана екранна снимка на страницата на устройство в Reduxi Configurator, раздел 'Last measurements' (други раздели: Analyze, Archive, Details). На левия ръб се вижда тясна част от лявото меню (иконка минус, кутии и иконка плюс; текстът не се вижда). Поле 'Power', всеки ред с времева отметка 21. 10. 2026 16:54:35: Active power -0.1 kW; Export active power 0.1 kW; Export active power - 1 minute average 0.0 kW; Export active power - 15 minute average 0.1 kW; Import active power 0.0 kW; Import active power - 1 minute average 0.1 kW; Import active power - 15 minute average 0.1 kW. Поле 'Energy' (отрязано на десния ръб, стойностите се виждат само частично): Export active energy 26 (отрязано); Export reactive energy 20, (отрязано); Import active energy 38 (отрязано); Import reactive energy 8, (отрязано). Трето поле 'Other' започва най-долу и е отрязано, не се виждат редове.
7.2 Поведение при управление
След като устройството е добавено, то може да участва в стратегиите на Reduxi, които сте отметнали в съветника. Как се определя стратегия за динамични цени и тарифи, е описано в Стратегии за Reduxi controller. Можете да следите системата в приложението Reduxi.
✓ Обобщение
Подготовка (точки 1–3): Проверете информацията от производителя, свържете модула за управление на мощността към рутера или суича с LAN кабел и си отбележете плана на IP адресите.
Pylontech Force H3X (точка 4): Задайте статичен IP адрес в приложението Pylontech (Settings → Communication → LAN) и рестартирайте инвертора. Modbus TCP вече е включен.
Добавяне в Reduxi (точки 5–6): Отворете Configurator, добавете Hybrid inverter от тип PylonTech Force H3X Hybrid, въведете IP, порт 502, inverter unit ID 2 и ESS unit ID 1, стартирайте Test communication и щракнете върху Done.
Пускане в действие (точка 7): Проверете последните измервания и изберете стратегиите, в които инверторът да участва.
→ Често срещани проблеми
| Проблем | Решение |
|---|---|
| Тестът на комуникацията не успява | Проверете дали LAN кабелът е свързан към LAN (RJ45) порта на модула за управление на мощността и дали инверторът и контролерът са в една и съща мрежа. Проверете IP адреса (Точка 4.1), порт 502 и unit ID (инвертор 2, ESS 1). Безжичните връзки не се поддържат. |
| IP адресът не може да се промени от дисплея на инвертора | IP адресът може да се зададе само в приложението Pylontech: Settings → Communication → LAN (Точка 4.1). |
| Новият IP адрес не влиза в сила | Рестартирайте инвертора, след като запазите настройките на LAN в приложението. |
| Устройството минава офлайн след рестартиране на рутера | Вероятно IP адресът се е променил. Използвайте статичен IP адрес на инвертора и го въведете в Reduxi. |
| Open configurator не се отваря или остава празен | Тунелът все още не е активен. Изчакайте около 30 секунди и проверете дали контролерът е онлайн. |
Влизането с admin се отхвърля |
Паролата е променена по време на инсталацията. Попитайте инсталатора. Паролата на профила в Reduxi там не работи. |
reduxi.local не се зарежда |
Не сте в същата мрежа. Използвайте IP адреса или тунела. |
| Тестът на комуникацията не успява, устройството е офлайн | Проверете достъпността, IP адреса, порт 1502 и unit ID 71, както и дали Modbus е включен на инвертора. |
