Как да свържете EV зарядни устройства ETREL INCH Pro и Core с Reduxi controller
Свържете зарядно устройство Etrel INCH Pro или INCH Core с Reduxi Controller през Wi‑Fi с OCPP 1.6 JSON и го добавете в Configurator.
Текстово описание на това изображение

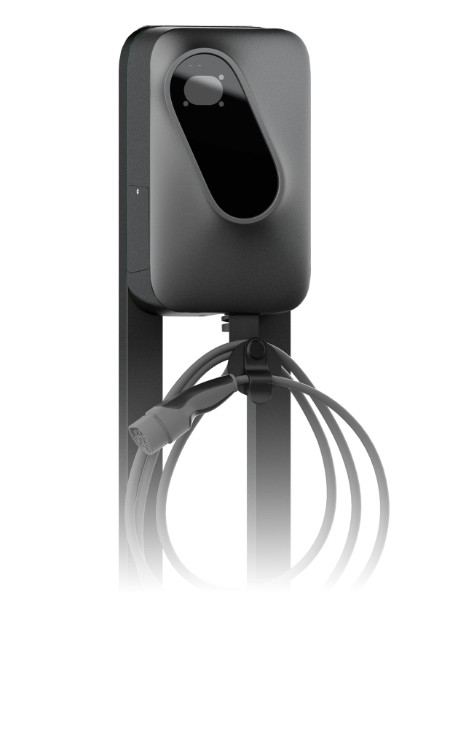

Снимка на стенно EV зарядно устройство на тъмносив стълб, показано на бял фон. Корпусът е тъмносив със заоблена правоъгълна предна част и черен овален стъклен панел с малка светлосива индикаторна зона в горната част. Зареждащ кабел с конектор е навит на бримки върху държач под корпуса. Долната част на изображението избледнява към бяло. Не се вижда текст.
1 Техническа документация
Зарядните устройства Etrel INCH Pro и INCH Core се свързват с Reduxi през Wi‑Fi по протокола OCPP 1.6 (JSON). Зарядното устройство се свързва като клиент към OCPP сървъра на Reduxi Controller. В зарядното устройство въвеждате URL адреса на сървъра, който контролерът генерира, а в Reduxi въвеждате идентификатора на зарядната точка (charge point identity) на зарядното устройство.
Документи на производителя:
- Уебсайт на Etrel – информация за продуктите и контакти (уеб, EN)
- Изтегляния от Etrel – технически листове, ръководства и други документи (уеб, EN)
2 Необходимо оборудване
- Reduxi Controller (инсталиран и онлайн)
- Зарядно устройство Etrel INCH Pro или INCH Core, инсталирано и свързано към Вашата Wi‑Fi мрежа
- Зарядното устройство и Reduxi Controller в една и съща мрежа
- INCH Pro: компютър с уеб браузър. INCH Core: смартфон с приложението INCH Core
- Администраторски достъп до зарядното устройство (вижте бележката по-долу)
- Лаптоп или таблет с достъп до интернет за конфигуриране на устройството в Reduxi
3 Обзор на системата и свързване
Зарядното устройство и Reduxi Controller комуникират през локалната мрежа. Зарядното устройство се свързва с Вашата Wi‑Fi мрежа и отваря OCPP връзка към контролера.
| Връзка | От | To | Бележка |
|---|---|---|---|
| LAN | Reduxi Controller | Рутер / суич | Същата мрежа като зарядното устройство |
| Wi‑Fi | Зарядно устройство Etrel INCH | Рутер | Необходимо е, преди да могат да се зададат настройките за OCPP |
| OCPP 1.6 JSON | Зарядно устройство Etrel INCH (клиент) | Reduxi Controller (сървър) | URL адресът на сървъра се генерира от контролера, вижте Точка 6.2 |
4 Конфигуриране на зарядното устройство
4.1 INCH Pro: настройки на OCPP в браузъра
След като зарядното устройство е свързано към Вашата Wi‑Fi мрежа, можете да го отворите директно: въведете IP адреса на зарядното устройство в браузър (пример: 192.168.1.250) и влезте с администраторския достъп на зарядното устройство.
Текстово описание на това изображение

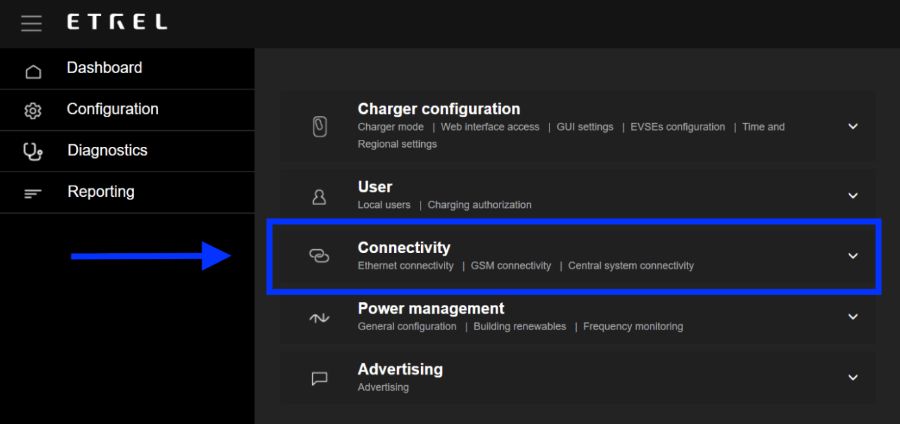

Екранна снимка на уеб интерфейса на зарядното устройство ETREL, тъмна тема. Заглавна лента с иконка за меню и логото на ETREL. Ляво меню: Dashboard, Configuration, Diagnostics, Reporting. В основната област е списък със сгъваеми секции: Charger configuration (Charger mode | Web interface access | GUI settings | EVSEs configuration | Time and Regional settings); User (Local users | Charging authorization); Connectivity (Ethernet connectivity | GSM connectivity | Central system connectivity); Power management (General configuration | Building renewables | Frequency monitoring); Advertising (Advertising). Секцията Connectivity е отбелязана със синьо правоъгълник, а синя стрелка от областта на лявото меню сочи към нея.
Текстово описание на това изображение

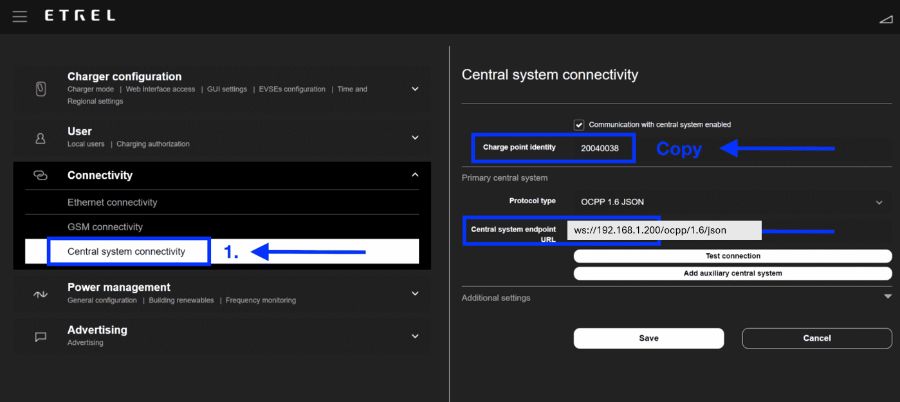

Екранна снимка на уеб интерфейса на зарядното устройство ETREL, тъмна тема, страница Central system connectivity. Отляво: секции на менюто Charger configuration, User, Connectivity (разгъната, със записи Ethernet connectivity, GSM connectivity и Central system connectivity), Power management, Advertising. Записът Central system connectivity е подчертан със синя рамка със синьо означение 1. и стрелка към него. Десен панел: заглавие Central system connectivity; отметнато квадратче Communication with central system enabled; Charge point identity: 20040038, в синя рамка, със синьия текст Copy и стрелка към полето; Primary central system; Protocol type: OCPP 1.6 JSON; Central system endpoint URL: ws://192.168.1.200/ocpp/1.6/json, в синя рамка; бутони Test connection и Add auxiliary central system; свита секция Additional settings; бутони Save и Cancel.
4.2 INCH Core: парола за достъп в приложението
Зарядното устройство INCH Core създава собствена точка за достъп. За да го настроите, трябва да свалите предния капак на зарядното устройство, след което точката за достъп се създава автоматично. Свържете зарядното устройство към Вашата Wi‑Fi мрежа, както е описано в документацията на Etrel (вижте страницата за поддръжка на Etrel в Точка 1).
Приложението INCH Core е налично за Android (Google Play) и iOS (App Store).
Текстово описание на това изображение
Иконка на приложението INCH Core: бял закръглен квадрат с черен контурен чертеж на овална форма в закръглена квадратна рамка и зелен знак плюс долу вдясно.
Текстово описание на това изображение

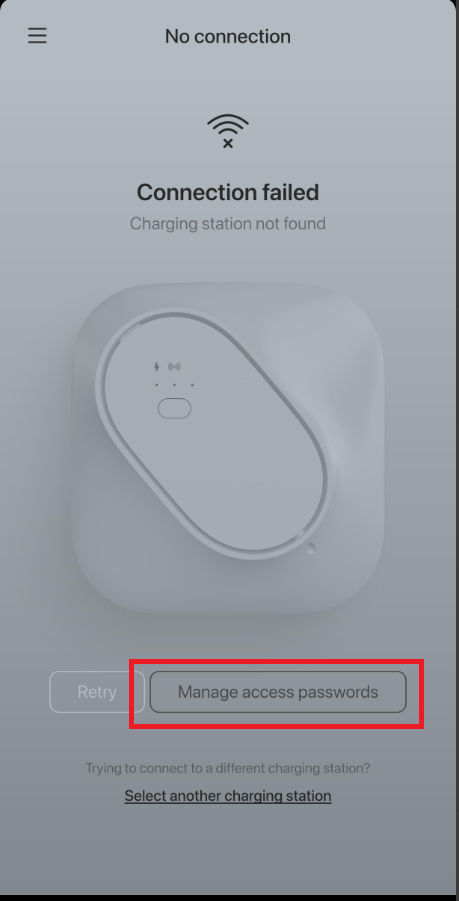

Екранна снимка на екран на мобилно приложение (INCH Core), в сивкав вид. Горна лента: иконка за меню (три линии) вляво, заглавие No connection. Червен правоъгълник отбелязва блока със съобщението: иконка на Wi-Fi с кръст, получер текст Connection failed, сив текст Charging station not found. Отдолу: бледа картина на закръглена квадратна зарядна станция с овална предна плоча, символ на мълния, символ за безжична връзка и малък бутон. Долна част: два бутона, Retry (бледен) и Manage access passwords; след тях текстът Trying to connect to a different charging station? и подчертана връзка Select another charging station.
Текстово описание на това изображение

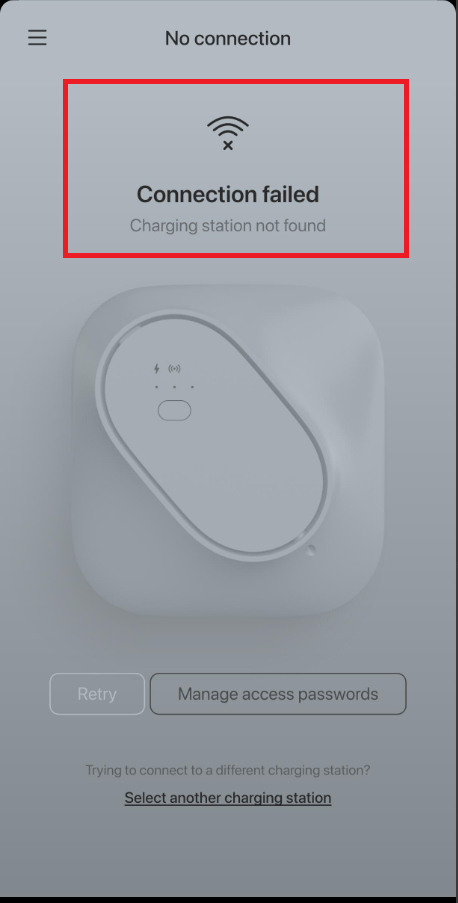

Екранна снимка на екран на мобилно приложение (INCH Core), в сивкав вид. Горна лента: иконка за меню (три линии) вляво, заглавие No connection. Отдолу: иконка на Wi-Fi с кръст, получер текст Connection failed, сив текст Charging station not found. След това бледа картина на закръглена квадратна зарядна станция с овална предна плоча, символ на мълния, символ за безжична връзка и малък бутон. Долна част: два бутона, Retry (бледен) и Manage access passwords; бутонът Manage access passwords е отбелязан с червен правоъгълник. Отдолу: текст Trying to connect to a different charging station? и подчертана връзка Select another charging station.
Текстово описание на това изображение

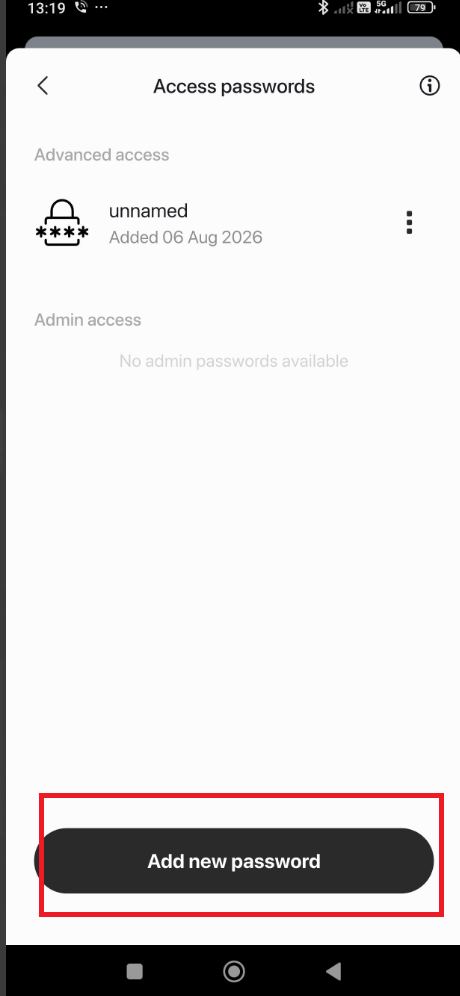

Екранна снимка на екран на телефон с приложението INCH Core, панел Access passwords. Лента на състоянието горе: час 13:19, иконка за Bluetooth, икони за сигнал и батерия 79. Заглавие на панела: стрелка за назад, заглавие Access passwords, иконка за информация. Секция Advanced access: един запис с иконка на катинар, показваща ****, име unnamed, текст Added 06 Aug 2026 и меню с три точки. Секция Admin access: текст No admin passwords available. Най-долу тъмен закръглен бутон Add new password, отбелязан с червен правоъгълник, и навигационната лента на Android (квадрат, кръг, триъгълник за назад).
5 Влизане в уеб интерфейса на Reduxi
Устройството се добавя в Configurator, уеб интерфейса на Reduxi Controller. Не го добавяте в самото приложение Reduxi, нито в Reduxi Cloud. Можете да го отворите по два начина:
Препоръчително
http://reduxi.local.Текстово описание на това изображение
Три екранни снимки на телефон на приложението Reduxi една до друга, тъмна тема, със светлосини маркери и номера на стъпки. Вляво: табло с иконка за меню, отбелязана със светлосиня рамка и означена с 2.; лого reduxi; иконка на камбана; раздели Real time data и Statistics; цена 5.76 EUR и температура 3.2 C; енергиен поток с мрежа 69.0 W, слънце 1.3 kW, къща -1.25 kW, пералня 1.1 kW, батерия -165.0 W с 67 % и два неактивни кръга с 0.0 W; долни раздели Dashboard, Diagnostics, Device control, Settings. В средата: странично меню с лого reduxi, Number of locations: 2233, иконка за търсене, заглавие Reduxi device management, записи Add Reduxi location и Reduxi devices (отбелязан със светлосиня рамка и означен с 3.) и най-долу My profile и About app. Вдясно: страница на устройство с връзка Back, картина на черно устройство Reduxi, статус Connected, карта Update available (New update is available for your Reduxi device., бутон Download and install update), карта Connect to configurator с червена иконка на ключ и текст Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network., бутон Activate tunnel connection (отбелязан със светлосиня рамка и означен с 4.) и карта Unit details с поле Unit ID (отрязано).
Текстово описание на това изображение
Две екранни снимки на телефон една до друга, и двете със светлосини рамки и номера на стъпки. Вляво (тъмносин екран на приложението Reduxi): връзка Back; картина на черно устройство Reduxi с два Ethernet порта и клемен блок; статус Connected с иконка на Wi-Fi; карта Update available с текст New update is available for your Reduxi device. и бутон Download and install update; карта Connect to configurator (иконка на ключ) с текст Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network. и бутон Open configurator, в светлосиня рамка и означен с 5.; под него карта Unit details с поле Unit ID (отрязано най-долу). Вдясно (означена с 6., в светлосиня рамка): уеб страница с горна лента Tunnel connection (стрелка за назад и иконка за опресняване), лява лента с иконки (мълния, избрана иконка на чип за устройство, светкавица, стълбовидна диаграма, зъбно колело), заглавие на страницата Home със зелена иконка на връзка, съобщение New patch available. Click here to apply. с затварящо X, час 09:12:56 и диаграма на енергийния поток: иконка на електрически стълб 0.000 kW, иконка на слънце 1.700 kW, в центъра къща 1.700 kW, иконка на пералня 0.900 kW, иконка на батерия 67 % с 0.000 kW и 0.800 kW, иконка на кола и иконка на термопомпа, всяка с тире. Под диаграмата тъмен етикет Energy manager.
reduxi.app) отворете локацията, след това Manage location → OEM devices → Activate tunnel connection, потвърдете с OK и изчакайте около 30 секунди. След това щракнете върху Go to controller. Configurator се отваря в нов раздел без парола.http://reduxi.local. IP адресът е в списъка с устройства на рутера или в приложението под Reduxi devices.admin · Парола admin (фабрична настройка). Ако е променена по време на инсталацията, използвайте нея. Това не е паролата на Вашия профил в Reduxi.Текстово описание на това изображение
Екранна снимка на прозорец на браузър със страницата за вход в Reduxi Configurator. Адресната лента (отбелязана със светлосиня рамка и увеличена във втора светлосиня рамка под нея) показва предупреждение Not secure и адреса reduxi.local. Светлосиня линия свързва адресната лента с увеличената рамка. Страницата има логото reduxi Configurator горе вляво и светлосива линейна илюстрация на къща със соларни панели на покрива, стенна кутия, електрически автомобил и зарядна колонка. В средата е диалог Login с падащ списък за език (English), поле за потребителско име с иконка на човек, поле за парола с иконка на катинар и иконка на око и тъмен бутон Login. Текстовете в полетата са много дребни.
Ето какво трябва да видите:
Текстово описание на това изображение
Екранна снимка на началната страница Home на Reduxi Configurator. Ляво меню с логото reduxi Configurator; секция Devices (разгъната) със записи Kostal Plenticore G2 IP=131, Kostal Plenticore G2 IP=133 и P1 WiFi / Ultra, след това бутони Add device и Add EEBUS device; отдолу: Strategies (+), Utility Rate Plan, Settings (+). Горна лента: заглавие Home, зелена иконка на връзка и зелена иконка на облак вдясно. Основна област: час 14:53:27 и диаграма на енергийния поток с къща в центъра, показваща 6.700 kW, Grid 0.000 kW, Solar 6.700 kW, Other 3.000 kW, Battery storage 0.000 kW и 3.700 kW, EV charger (тире) и HVAC (тире). Малък текст в долния десен ъгъл.
admin не е Вашият профил в Reduxi. reduxi.local работи само в същата мрежа като контролера.6 Добавяне на устройството в Reduxi
Първо отворете Configurator, вижте Точка 5. OCPP връзката работи само когато зарядното устройство и Reduxi използват една и съща идентичност и един и същ URL адрес на сървъра.
6.1 Основни настройки
Текстово описание на това изображение
Екранна снимка на страничната лента на Reduxi Configurator. Заглавие: логото reduxi Configurator. Секцията Devices (с иконка минус) съдържа: Iskraemeco AM550 (иконка на електрически стълб) и два записа с иконки на слънце и без видими имена. Най-долу е бутон Add device със знак плюс, отбелязан с циан правоъгълник.
Текстово описание на това изображение
Екранна снимка на съветника за добавяне на устройство в Reduxi Configurator, стъпка 1 Basic settings. Индикатор за напредъка с три стъпки: 1 Basic settings (активна, черен кръг), 2 Communication channel (сива), 3 Advanced settings (сива). Заглавие Basic settings. Полета: Device type *: празен падащ списък; Type *: празен падащ списък (в сиво); Name *: празно. Бутони: Back (с контур) и Next (черен).
6.2 Настройки за комуникация
Втората стъпка настройва комуникационния канал за OCPP. Първо въведете Device identifier, идентификатора на зарядната точка (charge point identity), който сте копирали от зарядното устройство (Точка 4.1). OCPP server URL се генерира от Reduxi Controller и се показва в комуникационния канал. Копирайте го в полето за backend сървър на зарядното устройство. Пример: ws://192.168.1.200/ocpp/1.6/json/
Текстово описание на това изображение
Екранна снимка на съветника за добавяне на устройство в Reduxi Configurator, стъпка 2 Communication channel (индикатор за напредъка: 1 Basic settings и 2 Communication channel са активни, 3 Advanced settings е сива). Заглавие: Communication channel and device configuration. Полета: Device identifier *: my_station_ID1 (текстов курсор в полето); Connector *: 1; Charger type *: AC; Energy counter: Default; Allocate power to EVSE when EV is not connected to EVSE: Default; Per phase max. current *: Manual override; Per phase max. current manual override: 32, с подсказка In effect when manual override is selected; Forward communication to backend OCPP server: празно; Allow new charging session: Always; Controller OCPP JSON 1.6 URL: ws://192.168.1.200/ocpp/1.6/json (сиво поле само за четене с иконка за копиране). Бутони: Back, Test communication (отбелязан със светлосин правоъгълник) и Next (черен).
6.3 Проверка на комуникацията
Щракнете върху Test communication долу вдясно в комуникационния канал. Той проверява OCPP връзката веднъж и не запазва нищо. Ако резултатът е добър, щракнете върху Done. Само Done създава устройството.
Текстово описание на това изображение
Екранна снимка на долната лента с бутони на формуляр в Reduxi Configurator на светлосив фон. Вляво: бутон Back. Вдясно: бутон Test communication, отбелязан със светлосин правоъгълник, а до него черен бутон Done.
Текстово описание на това изображение
Екранна снимка на формуляра Communication channel and device configuration в Reduxi Configurator. Полета: Connection *: TCP/IP (падащ списък); IP *: 192.168.50.243, с черен бутон Scan for IP; Port *: 502, с черен бутон Test port; Modbus unit ID *: 1. Бутони най-долу: Back (вляво), Test communication и Done (вдясно, черен). Бутонът Done е отбелязан със светлосин правоъгълник.
Възможни са три резултата:
Текстово описание на това изображение
Екранна снимка на диалог със заглавие "Test communication" с бутон за затваряне (x) горе вдясно, върху затъмнен формуляр. Зелен текст: "Successful readout from device". Стойности: Current L1: 0.0 A; Current L2: 0.0 A; Current L3: 0.0 A; Import active power: 0.0 W; Max. active power: 22080.0 W; Max. current per phase: 32.0 A; Min. active power: 0 W; State name: AVAILABLE. Бутон долу вдясно: Close.
Текстово описание на това изображение
Екранна снимка на диалог със заглавие "Test communication" с бутон за затваряне (x) горе вдясно, върху затъмнен формуляр. Първо поле: "Unable to communicate with device." Второ поле: "Number of devices found on OCPP - JSON 1.6: 1" и "Device identifier: GaroCS-43A4DB2076B80". Бутон долу вдясно: Close. Зад диалога затъмненият формуляр показва етикетите "Energy counter" най-горе и "Forward communication to backend OCPP server" най-долу.
Текстово описание на това изображение
Екранна снимка на диалог със заглавие "Test communication" с бутон за затваряне (x) горе вдясно, показан върху затъмнена страница. Първо поле: "Unable to communicate with device." Второ поле: "Number of devices found on OCPP - JSON 1.6: 0". Бутон долу вдясно: Close.
7 Проверка на показанията
7.1 Проверка на показанията
Отворете Devices → Вашето зарядно устройство → Last measurements. Стойностите показват дали зарядното устройство комуникира правилно.
Текстово описание на това изображение
Екранна снимка на страница с показания на зарядно устройство със сиви панели. Панел Control type: бутони Auto (избран, светлосин), Manual, Off, Boost; времева отметка 02. 10. 2024 15:47:17. Панел Current: Current L1 0.00 A; Current L2 0.00 A; Current L3 0.00 A; Max. current per phase 32.00 A; Per phase current setpoint 6.00 A. Панел Power: Import - active power 0.0 kW; Max. active power 22.1 kW; Min. active power 0.0 kW. Панел Energy: Import active energy 5,104.5 kWh. Панел Other: Communication error OFF; Control type AUTO; Error OFF; State name CABLE_UNPLUGGED. До всяка стойност има малка времева отметка (02. 10. 2024, 15:47:17 или 15:47:16 за Communication error).
7.2 Поведение при управление
След като зарядното устройство е добавено, то може да участва в стратегиите на Reduxi, които сте отметнали в съветника, вижте Стратегии за Reduxi controller. Можете да следите зарядното устройство в приложението Reduxi Cloud.
✓ Обобщение
Подготовка (точки 1–3): Проверете информацията от производителя и свържете зарядното устройство към Вашата Wi‑Fi мрежа. Зарядното устройство и Reduxi Controller трябва да са в една и съща мрежа.
Зарядно устройство Etrel (точка 4): Отворете зарядното устройство (INCH Pro в браузъра, INCH Core в приложението), поставете URL адреса на сървъра на Reduxi в полето за backend сървър и копирайте charge point identity.
Добавяне в Reduxi (точки 5–6): Отворете Configurator, добавете EV charger от тип OCPP 1.6 - JSON, въведете charge point identity като идентификатор на устройството, стартирайте Test communication и щракнете върху Done.
Пускане в действие (точка 7): Проверете последните измервания и изберете стратегиите, в които зарядното устройство да участва.
→ Често срещани проблеми
| Проблем | Решение |
|---|---|
| Не може да се комуникира с устройство 1 | Идентификаторът на устройството в Reduxi не е зададен или се различава от charge point identity на зарядното устройство. Копирайте отново идентификатора от зарядното устройство (Точка 4.1) и го въведете в комуникационния канал (Точка 6.2). |
| Не е намерено устройство с OCPP 1.6 комуникация | Зарядното устройство не достига до OCPP сървъра на контролера. Проверете URL адреса на backend сървъра в зарядното устройство (Точка 4.1), дали зарядното устройство е на Wi‑Fi и дали зарядното устройство и контролерът са в една и съща мрежа. |
| Не мога да вляза в зарядното устройство | Администраторското потребителско име и паролата са скрити параметри, предоставят се по време на инсталацията. Свържете се с support@reduxi.zendesk.com. |
| Зарядното устройство губи връзката след рестартиране на рутера | Вероятно IP адресът на Reduxi Controller се е променил, затова URL адресът на сървъра в зарядното устройство вече не е валиден. Използвайте фиксиран IP адрес за контролера и актуализирайте URL адреса. |
| Open configurator не се отваря или остава празен | Тунелът все още не е активен. Изчакайте около 30 секунди и проверете дали контролерът е онлайн. |
Влизането с admin се отхвърля |
Паролата е променена по време на инсталацията. Попитайте инсталатора. Паролата на профила в Reduxi там не работи. |
reduxi.local не се зарежда |
Не сте в същата мрежа. Използвайте IP адреса или тунела. |
| Тестът на комуникацията не успява, устройството е офлайн | Проверете достъпността, IP адреса, порт 1502 и unit ID 71, както и дали Modbus е включен на инвертора. |
