1. Jak psychicky propojit Iskraemeco AM550 s Reduxi Converter?

Port P1 se nachází v pravém horním rohu elektroměru AM550. Připojte měřič Iskraemeco AM550 kabelem RJ12 k převodníku Reduxi přes port P1. Kabel je součástí balení s Reduxi Converter. Zelená LED dioda shora by měla začít svítit.

Další informace o kabelu. Dvojitě izolovaný kroucený párový vodič musí být připojen následujícím způsobem: první vodič na převodníku A je připojen k vodiči Reduxi A. Druhý vodič na střídači B připojte k vodiči Reduxi B. Připojte opletený kabel (stíněný kabel) k GND.

Poznámka. Můžete otestovat, zda připojení funguje z Iskraemeco AM550 do Reduxi Controller bez klíčů. Dostanete informaci, zda komunikace funguje (přijímají se data). Pokud nejsou zadány klíče, nelze data převést na měření, ale alespoň vidíte, zda funguje fyzická komunikace. Klíče můžete přidat později prostřednictvím vzdáleného připojení k ovladači Reduxi.

Komunikace nefunguje. Než přejdete k dalšímu kroku, ujistěte se, že fyzické připojení funguje.

2. Konfigurace rozhraní P1

Pro aktivaci a nastavení komunikačního rozhraní P1 se prosím obraťte na místního distribučního podniku elektrické energie.

3. Přidejte zařízení do Reduxi Configurator

Nejprve se můžete přihlásit do Reduxi Configurator pomocí Reduxi Configurator prostřednictvím prohlížeče.

1. Klikněte na Přidat zařízení

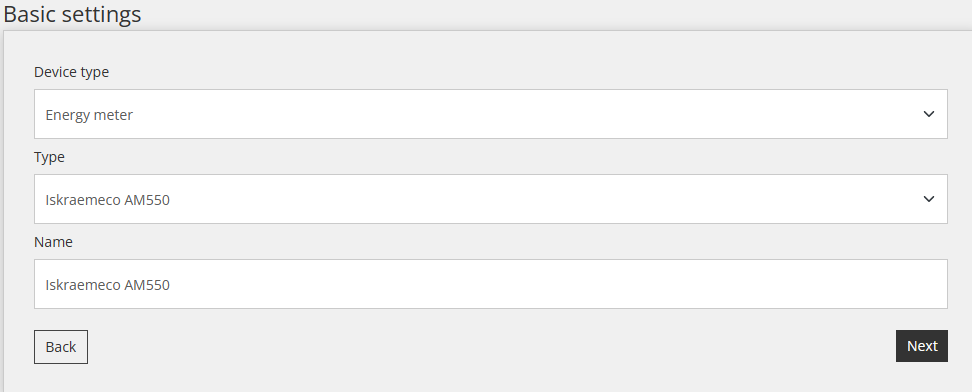

2. Zadejte Základní nastavení

3. Vyberte Komunikační kanál

Nakonec vybereme strukturu zpráv místní distribuční společnosti elektrické energie.

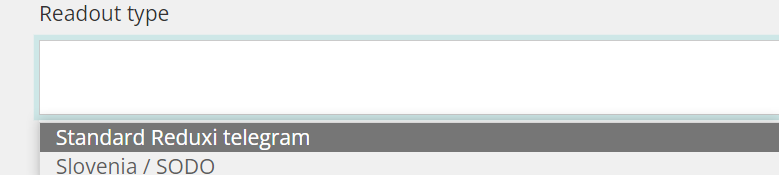

Figure 3: Readout type configuration.

4. Jak vyřešit nefunkční komunikaci mezi Reduxi Controllerem a měřičem AM550?

Chcete-li vyřešit nefunkční komunikaci mezi měřičem AM550 a regulátorem Reduxi, přečtěte si prosím následující postup:

• Po dokončení fyzického připojení zkontrolujte, zda je převodník Reduxi am550 aktivní. Zelená LED - napájení je aktivní.


• Ujistěte se, že komunikace je aktivní. Žluté LED na převodníku – blikají při přenosu dat. Blikání znamená, že komunikace funguje. Pokud kontrolka nebliká, fyzické připojení má problém.

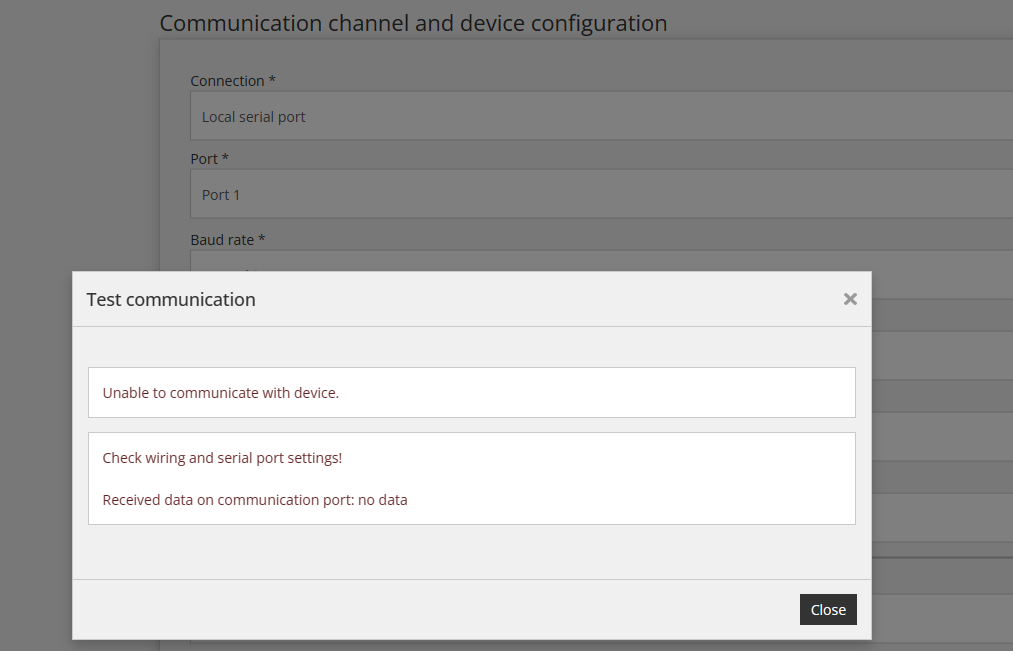

• Dalším krokem je přidání zařízení – čítače AM550 v Reduxi Configurator. Po přidání měřiče AM550 do Reduxi klikněte na tlačítko "Test Communicatio".


• Pokud komunikace funguje, tedy data se vyměňují, ale data jsou zkreslená, je nejspíš problém ve špatné volbě operátora. Reduxi může pomocí komunikace navrhnout, který operátor byl detekován. Pro získání příslušného výsledku je nutné několikrát kliknout na "Testovat komunikaci". Příklad níže uvedeného výtisku je vidět na obrázku.
