Jak připojit elektroměr Iskraemeco AM550 k Reduxi controlleru
Připojte chytrý elektroměr Iskraemeco AM550 k Reduxi Controller přes port P1.
Textový popis tohoto obrázku
Fotografie horní části bílého chytrého elektroměru Iskraemeco AM550 zepředu a mírně shora. Na krytu je vytištěno: logo 'ISKRA', 'AM550', 'Made in EU 2020', '1 000 imp/kWh' a '1 000 imp/kvarh' a vlevo '2G/4G'. Štítek s legendou kódů na LCD displeji ve slovinštině (např. 'Pomen stevilcnih oznak na LCD zaslonu' [Význam číselných kódů na LCD displeji], 0.9.1 Cas [čas], 0.9.2 Datum [datum], 1.8.T Delovna energija A+ [činná energie A+], 2.8.T Delovna energija A-, 3.8.T Jalova energija R+, 4.8.T Jalova energija R-, 1.6.0 a 2.6.0 maximální výkon, T = tarifa [tarif]). Vpravo nahoře na krytu černý kroužek označuje malou šedou západku nebo záklopku se symbolem. Vpravo je šroub a plomba s označením '2020'. Okénko displeje je dole, částečně viditelné.
1 Potřebné vybavení
Potřebujete následující součásti:
- Chytrý elektroměr Iskraemeco AM550
- Reduxi Converter s kabelem RJ12 (součástí balení)
- Reduxi Controller
- Soubor XML s klíči elektroměru (viz bod 3)
- Notebook nebo tablet s přístupem k internetu pro konfiguraci zařízení v Reduxi
2 Fyzické připojení Iskraemeco AM550 k Reduxi Converter
Port P1 je v pravém horním rohu chytrého elektroměru AM550. Připojte AM550 k Reduxi Converter přes port P1 kabelem RJ12. Kabel je součástí balení Reduxi Converter. Na horní straně převodníku se rozsvítí zelená LED.
Textový popis tohoto obrázku
Fotografie horní části bílého chytrého elektroměru Iskraemeco AM550 zepředu a mírně shora. Na krytu je vytištěno: logo 'ISKRA', 'AM550', 'Made in EU 2020', '1 000 imp/kWh' a '1 000 imp/kvarh' a vlevo '2G/4G'. Štítek s legendou kódů na LCD displeji ve slovinštině (např. 'Pomen stevilcnih oznak na LCD zaslonu' [Význam číselných kódů na LCD displeji], 0.9.1 Cas [čas], 0.9.2 Datum [datum], 1.8.T Delovna energija A+ [činná energie A+], 2.8.T Delovna energija A-, 3.8.T Jalova energija R+, 4.8.T Jalova energija R-, 1.6.0 a 2.6.0 maximální výkon, T = tarifa [tarif]). Vpravo nahoře na krytu černý kroužek označuje malou šedou západku nebo záklopku se symbolem. Vpravo je šroub a plomba s označením '2020'. Okénko displeje je dole, částečně viditelné.
Doplňující informace ke kabelu: dvojitě izolovaný kroucený pár zapojte takto. První vodič (A) převodníku připojte k vodiči A Reduxi. Druhý vodič (B) připojte k vodiči B Reduxi. Opletený (stíněný) kabel připojte ke GND.
Textový popis tohoto obrázku
Snímek obrazovky stránky Reduxi Configurator 'Communication channel and device configuration' s dialogem 'Test communication' v popředí; stránka v pozadí je ztlumená. Za dialogem je vidět: Connection *: Local serial port; Port *: Port 1; Baud rate *: (skryto dialogem); další pole níže jsou skrytá. Dialog 'Test communication' s křížkem pro zavření vpravo nahoře. První box s červeným textem: 'Unable to communicate with device.' Druhý box s červeným textem: 'Check wiring and serial port settings!' a 'Received data on communication port: no data'. Tlačítko 'Close' (tmavé) vpravo dole v dialogu.
Pokud komunikace nefunguje, před přechodem k dalšímu kroku se ujistěte, že fyzické připojení funguje.
3 Získání klíčů
Aby se Reduxi Controller mohl připojit k Iskraemeco AM550, potřebujete klíče používané pro komunikaci.
3.1 Vyžádání souboru XML s klíči
Pošlete e-mail na support@reduxi.eu. Příklad obsahu:
Dobrý den,
prosím o zaslání klíče k elektroměru AM550 – sériové číslo: 1680 xxxxxxxx
Děkuji,
S pozdravem!
Textový popis tohoto obrázku
Fotografie části štítku elektroměru, oříznutá na pravé straně, vpravo s bílou (prázdnou) plochou. Vidět je: svislý čárový kód vlevo; číslice 1680 vytištěné svisle vedle čárového kódu, na stejném místě, které popisek uvádí jako začátek sériového čísla Iskraemeco; tmavé čtvercové logo nahoře; QR kód vpravo dole na štítku. Dvě oblasti na štítku jsou zakryty bílými záplatami, jedna vysoká úzká vedle čárového kódu a jedna čtvercová přes levou dolní část QR kódu. Zbývající číslice.
3.2 Nalezení block cipher key a authentication key v souboru XML
Otevřete soubor XML v textovém editoru. Doporučujeme Notepad++ ve Windows. XML obsahuje mnoho značek. Nejprve najděte MeterRole s id="103", jak je ukázáno zde:
<MeterRole NodeName="IDIS_role" name="CIP" id="103"> <Master_key>DE35A2267193843FDF757AD9731605D8</Master_key> <Global_encryption_unicast_key>HERE YOU CAN FIND Global_encryption_unicast_key</Global_encryption_unicast_key> <Global_encryption_broadcast_key>4D6CC121548658396x</Global_encryption_broadcast_key> <Authentication_key>HERE YOU CAN FIND Authentication_key</Authentication_key> </MeterRole>V tomto MeterRole najděte Authentication_key a Global_encryption_unicast_key. Jejich obsah zkopírujte do odpovídajících polí v Reduxi Configurator (viz bod 5, bod 5.2).
4 Přihlášení do webového rozhraní Reduxi
Webové rozhraní Reduxi můžete otevřít dvěma způsoby:
Textový popis tohoto obrázku
Snímek obrazovky tří obrazovek mobilní aplikace Reduxi vedle sebe, s azurovými rámečky a číselnými odznaky 2 až 4. Levá obrazovka (dashboard, tmavý motiv): ikona nabídky vlevo nahoře označená rámečkem a odznakem 2; logo 'reduxi'; karty 'Real time data' (aktivní) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domem uprostřed (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; spodní navigace: Dashboard, Diagnostics, Device control, Settings. Prostřední obrazovka (boční nabídka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označena rámečkem a odznakem 3), pak 'My profile' a 'About app'. Pravá obrazovka (stránka zařízení): Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačítkem 'Activate tunnel connection' (označeno rámečkem a odznakem 4); karta 'Unit details' s polem 'Unit ID'.
Textový popis tohoto obrázku
Snímek obrazovky složený ze dvou částí vedle sebe. Levá část: obrazovka mobilní aplikace Reduxi na tmavém pozadí. Nahoře: tlačítko Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet a svorkovnicí; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'. Karta 'Connect to configurator' s ikonou klíče: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačítko 'Open configurator', označené azurovým rámečkem a číselným odznakem 5. Níže: karta 'Unit details' s polem 'Unit ID' (hodnota není vidět). Pravá část: Reduxi Configurator otevřený v prohlížeči, označený azurovým rámem a číselným odznakem 6. Záhlaví: šipka zpět, 'Tunnel connection', ikona obnovení. Levý postranní panel s ikonami (blesk, čip, blesk, sloupcový graf, ozubené kolo). Stránka 'Home' se zelenou ikonou odkazu. Zelené oznámení: 'New patch available. Click here to apply.' s křížkem pro zavření. Čas 09:12:56. Schéma toku energie s domem uprostřed (1.700 kW) a ikonami sítě (0.000 kW), soláru (1.700 kW), baterie (zelená, 0.000 kW a 0.800 kW), zařízení vlevo (0.900 kW), elektromobilu a nabíječky nebo zařízení dole. Popisek 'Energy manager' dole.
http://reduxi.local. IP adresu řídicí jednotky najdete v seznamu zařízení v routeru nebo v aplikaci Reduxi v části Reduxi devices.admin · Heslo: admin (tovární nastavení)Textový popis tohoto obrázku
Snímek obrazovky přihlašovací stránky Reduxi Configurator v okně prohlížeče Chrome. Adresní řádek zobrazuje 'Not secure' a 'reduxi.local'; adresní řádek je označen azurovým rámečkem a jeho zvětšená kopie (azurový rámeček, text 'Not secure reduxi.local') je zobrazena vlevo, spojená azurovou čárou. Pozadí stránky: světle šedá linková kresba domu se solárními panely (zelenými), wallboxu, střídače, auta a nabíječky. Vlevo nahoře: logo 'reduxi configurator'. Uprostřed přihlašovací okno s nadpisem 'Login', výběrem jazyka (anglická vlajka, 'English'), polem uživatelského jména a polem hesla a tmavým tlačítkem 'Login'.
Textový popis tohoto obrázku
Snímek obrazovky webového rozhraní Reduxi Configurator po přihlášení, světlý motiv. Vlevo nahoře: logo 'reduxi configurator'. Záhlaví: 'Home' vlevo, zelený stav 'Connected' vpravo nahoře. Levý postranní panel: rozbalená sekce 'Devices' se seznamem položek, poté sbalené sekce 'Manager', 'Configuration' a 'Settings'. Hlavní část: schéma toku energie. Dům uprostřed s prstencem, hodnota 24.20 kW. Ikona sítě vlevo nahoře, 24.20 kW (červená tečka na její lince). Ikona soláru vpravo nahoře, hodnota '-'. Ikona vlevo (baterie nebo zařízení), 6.700 kW (zelená tečka na její lince). Ikony vpravo (bateriové úložiště a zařízení), hodnoty '-'. Ikona EV charger vlevo dole, 31.00 kW. Další ikona zařízení vpravo dole. Popisek 'Energy manager' pod domem.
5 Přidání Iskraemeco AM550 do Reduxi
Podle těchto kroků přidáte nový elektroměr nebo upravíte stávající.
5.1 Základní nastavení
Přihlaste se do Reduxi Configurator (viz bod 4) a klikněte na + Add device. Poté zadejte základní nastavení:
- Device type:
Energy meter - Type:
Iskraemeco AM550 - Name: název dle vašeho výběru
Textový popis tohoto obrázku
Snímek obrazovky stránky Reduxi Configurator 'Basic settings'. Device type: Energy meter (rozbalovací seznam). Type: Iskraemeco AM550 (rozbalovací seznam). Name: Iskraemeco AM550 (textové pole). Tlačítka: Back (vlevo dole), Next (vpravo dole, tmavé).
5.2 Nastavení komunikace
Vyberte komunikační kanál a poté zadejte konfiguraci zařízení:
| Parametr | Hodnota |
|---|---|
| Interface type | HLDC |
| Block cipher key |
Global_encryption_unicast_key, zkopírovaný ze souboru XML |
| Authentication key |
Authentication_key, zkopírovaný ze souboru XML |
Textový popis tohoto obrázku

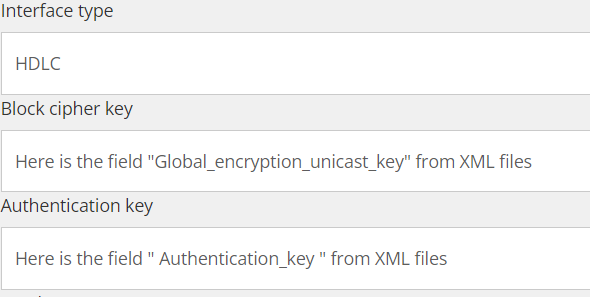

Snímek obrazovky tří polí nastavení komunikace v Reduxi Configurator pro zadání klíčů ze souborů XML. Interface type: HDLC. Block cipher key: zástupný text 'Here is the field "Global_encryption_unicast_key" from XML files'. Authentication key: zástupný text 'Here is the field " Authentication_key " from XML files'. Obrázek je pod polem Authentication key oříznutý.
5.3 Pokročilá nastavení
Nakonec vyberte Readout type. Je to zpráva, kterou elektroměr odesílá. Závisí na tom, jak je elektroměr nastaven. Správné nastavení je obvykle Slovenia / SODO, jak je vidět na obrázku.
Textový popis tohoto obrázku
Snímek obrazovky pole 'Readout type' v Reduxi Configurator s otevřeným rozbalovacím seznamem. Seznam zobrazuje možnosti 'Standard Reduxi telegram' (zvýrazněno šedě, vybráno) a 'Slovenia / SODO'. Obrázek je vpravo a dole oříznutý.
5.4 Test komunikace
Klikněte dole v průvodci na Test communication. Iskraemeco AM550 se jednou přečte a nic se neuloží. Pokud test uspěje, klikněte na Done: zařízení vytvoří pouze Done.
Textový popis tohoto obrázku
Snímek obrazovky spodní lišty tlačítek stránky Reduxi Configurator. Vlevo: tlačítko 'Back'. Vpravo: tlačítko 'Test communication' (označené azurovým rámečkem) a tmavé tlačítko 'Done'.
Textový popis tohoto obrázku
Snímek obrazovky stránky 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (rozbalovací nabídka). IP *: 192.168.50.243, s tlačítkem 'Scan for IP'. Port *: 502, s tlačítkem 'Test port'. Modbus unit ID *: 1. Tlačítka dole: Back (vlevo), Test communication a Done (vpravo). Tlačítko Done je označeno azurovým rámečkem.
6 Kontrola naměřených hodnot
6.1 Last measurements
Po navázání komunikace zkontrolujte jako další test hodnoty v části Devices v Reduxi Configurator.
6.2 Použití dat z elektroměru v Reduxi
Chcete-li dosáhnout maximální flexibility a snížit náklady na energii díky dynamickým cenám a dynamickým tarifům, nastavte strategii podle popisu v článku Strategie pro řídicí jednotku Reduxi.
7 Řešení nefunkční komunikace
Pokud komunikace mezi Reduxi Controller a AM550 nefunguje, postupujte takto:
Textový popis tohoto obrázku
Snímek obrazovky Reduxi Configurator s dialogem 'Test communication' v popředí ztlumené stránky. Dialog (křížek pro zavření vpravo nahoře): první box 'Unable to communicate with device.' Druhý box: 'Found possible readout type: SLOVENIA_ELEKTRO_MARIBOR'; 'Received values:' následované seznamem 18/1 až 18/18, každý s hodnotou (vidět jsou jen první znaky, např. 18/1: 0, 18/3: 1, 18/6: 1, 18/16: 0, 18/18: 0); poté 'Received data on communication port: 7ea'; tmavý vodorovný posuvník; tlačítko 'Close' vpravo dole. Ztlumená stránka za dialogem: přepínač s 'No', text 'Do not set (.) indication for energy import' (částečně skrytý), pole 'L2 is connected.' s hodnotou L2 a sekce 'Communication channel' s Connection: Local serial port; Port: Port 1; Baud rate: 38400 bits/s; Data bits: 8; Stop bits: 1; Parity: None.
✓ Shrnutí
Příprava (bod 1): Připravte AM550, Reduxi Converter s kabelem RJ12, Reduxi Controller a notebook.
Iskraemeco AM550 (body 2–3): Připojte převodník k portu P1. Vyžádejte si soubor XML na support@reduxi.eu a zkopírujte oba klíče.
Přidání do Reduxi (body 4–5): Přihlaste se do webového rozhraní Reduxi. Přidejte elektroměr, zadejte klíče a readout type a spusťte Test communication.
Uvedení do provozu (body 6–7): Zkontrolujte poslední měření. Pokud komunikace selže, postupujte podle kroků řešení potíží.
→ Časté problémy
| Problém | Řešení |
|---|---|
| Komunikace nefunguje | Nejprve zkontrolujte fyzické připojení. Zelená LED musí svítit. Žluté LED blikají při přenosu dat. |
| Data se přijímají, ale jsou zkreslená | Readout type je pravděpodobně nesprávný. Klikněte několikrát na Test communication. Reduxi navrhne zjištěného operátora. |
| Bez klíčů nejsou žádná měření | Bez klíčů nelze data převést na naměřené hodnoty. Vyžádejte si soubor XML na support@reduxi.eu. |
| Open configurator se neotevře nebo zůstane prázdný | Tunel ještě není aktivní. Počkejte asi 30 sekund a zkontrolujte, zda je řídicí jednotka online. |
Přihlášení jménem admin je odmítnuto |
Heslo bylo při instalaci změněno. Zeptejte se instalatéra. Heslo k účtu Reduxi tady nefunguje. |
reduxi.local se nenačte |
Vaše zařízení není ve stejné síti jako řídicí jednotka. Použijte IP adresu nebo tunelové připojení. |
| Test komunikace selže, zařízení se zobrazuje jako offline | Zkontrolujte dostupnost, IP adresu / port / unit ID a zda je na zařízení povolen protokol. |
