1. Úvod

Reduxi Configurator je webové rozhraní sloužící ke konfiguraci Reduxi Controller.

Se systémem řízení spotřeby energie Reduxi můžete nyní měřit a analyzovat spotřebu elektrické energie. Pomocí speciálních strategií vám Reduxi umožňuje optimalizovat využití elektrické energie a snížit náklady na ni.

Konfigurátor Reduxi poznáte podle jednoduchého rozhraní na světlém pozadí.

Pro nastavení a provoz systému Reduxi je třeba:

1. Zapojte ovladač Reduxi.
2. Připojte se ke konfigurátoru Reduxi přes reduxi.local (viz příručka Reduxi Controller ).
3. Pro další funkce se připojte k aplikaci Reduxi Cloud.

Tento návod k obsluze popisuje Reduxi Configurator.

Poznámka: Pokyny pro připojení řídicí jednotky a Pokyny pro používání webové aplikace naleznete na našich webových stránkách www.reduxi.eu.



2. Rychlý postup připojení ovladače Reduxi Controller

Jak je vysvětleno v příručce Reduxi Controller, proveďte následující kroky pro připojení k řídicí jednotce a otevření Reduxi Configurator:

• Připojte AC-DC adaptér k DC konektoru Reduxi a zapojte jej do zásuvky; první horní LED dioda by měla svítit - zelené světlo.
• Nastavení síťového připojení
• Otevřete prohlížeč a přejděte na stránku http://reduxi.local.
• Budete přesměrováni na přihlašovací stránku aplikace Reduxi Configurator.
• Chcete-li se přihlásit do aplikace Reduxi Configurator, zadejte uživatelské jméno a heslo nastavené z výroby:
  • Uživatelské jméno: admin
  • Heslo: admin

Po úspěšném přihlášení doporučujeme z bezpečnostních důvodů změnit heslo pro uživatelské jméno admin. Můžete to udělat ve svém profilu. Uživatelské jméno admin nemůžete změnit. Můžete však vytvořit nového uživatele s novým uživatelským jménem.

Poznámka: v případě neúspěšného přihlášení se zobrazí chybová zpráva. Ujistěte se, že jste zadali správné údaje. Případně proveďte obnovení továrního nastavení. Pokud máte s přihlášením stále problémy, obraťte se na naši podporu: support@reduxi.eu.



3. První stránka konfigurátoru Reduxi

Po úspěšném přihlášení budete přesměrováni na první stránku aplikace Reduxi Configurator. Jakmile se dostanete na tuto stránku, můžete se vždy dostat na titulní stránku kliknutím na logo Reduxi (vlevo nahoře).

Na titulní stránce máte přístup k:

• palubní deska,
• boční nabídka, - "Přidat zařízení" a "Přidat strategii" jsou dva klíčové kroky, které je třeba provést v konfigurátoru (viz 7. Zařízení a 8. Strategie)
• profil
• nastavení.

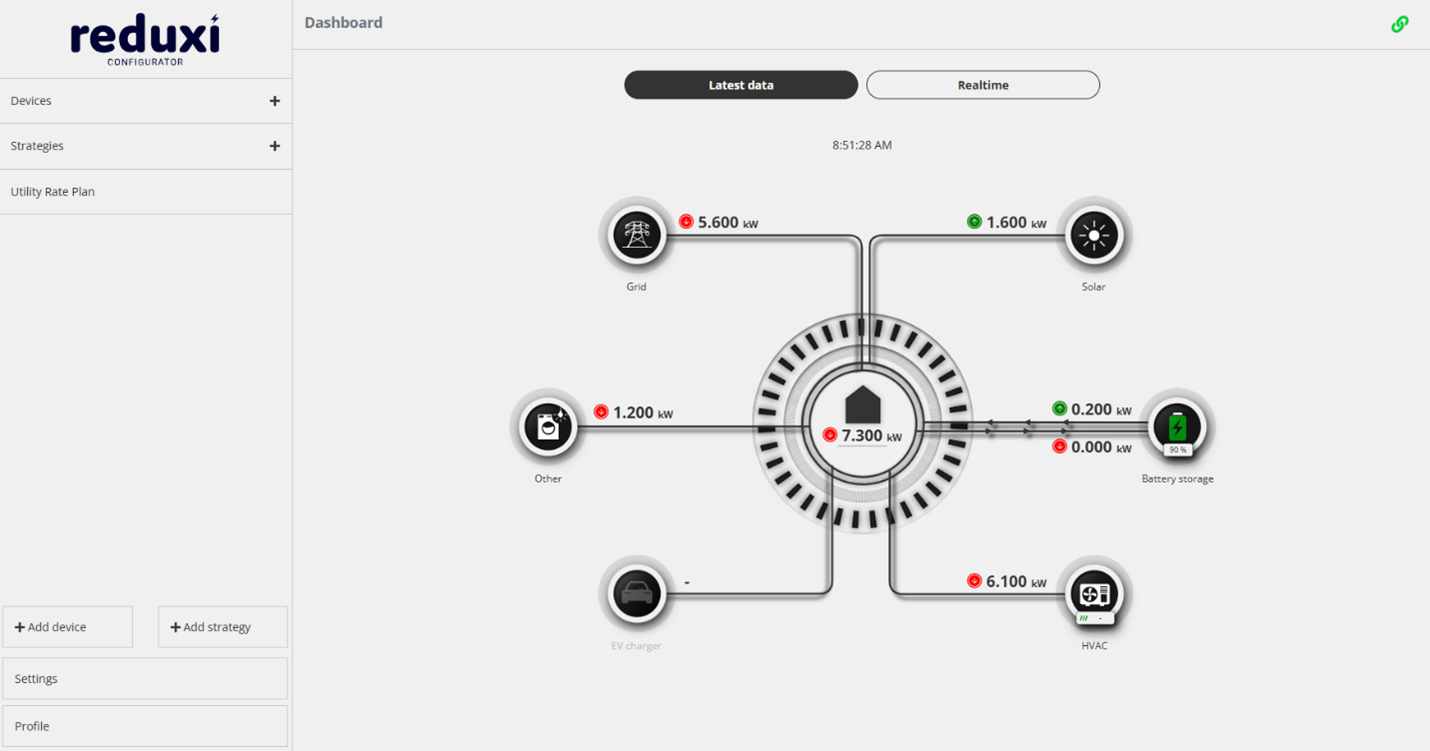

3.1. Přístrojová deska

Ovládací panel umožňuje zobrazit aktuální měření pro každou přidanou kategorii zařízení.

Čas posledního měření je uveden v horní části uprostřed. Vpravo nahoře je tlačítko pro zobrazení měření v reálném čase.

Kliknutím na vybranou kategorii budete přesměrováni na stránku s podrobnými údaji o zařízení, které bylo do této kategorie přidáno jako první. Například kliknutím na kategorii Solární elektrárna budete přesměrováni na první přidané zařízení v kategorii Solární elektrárny.

3.2. Boční menu

První stránka/boční nabídka

V postranní (levé) nabídce máte přístup k:

• zobrazení zařízení,
• zobrazení strategií,
• přidávání zařízení,
• přidávání strategií,
• nastavení.
• profil.



4. Profil

Do modulu Profil se dostanete z boční nabídky - vlevo dole. Ve svém profilu můžete upravit své jméno, příjmení a heslo. Po vytvoření uživatelského jména jej nelze změnit. Jazyk můžete změnit také v sekci Profil.

Informace o zásadách ochrany osobních údajů naleznete také v sekci Profil.

Poznámka: Profile umožňuje upravit aktuálního uživatele. Chcete-li přidat a upravit další uživatele, přejděte na stránku 6. Uživatelé Modul



5. Nastavení

Do modulu Nastavení se dostanete kliknutím na položku Nastavení v postranní (levé) nabídce. Modul Nastavení umožňuje provést nastavení:

• uživatelů,
• zařízení,
• strategie,
• systém.

6. Uživatelé

Nastavení/uživatelé

Modul Uživatelé poskytuje kompletní zobrazení všech uživatelů, kteří byli přidáni do nástroje Reduxi Configurator. Do modulu Uživatel se dostanete kliknutím na:

• nastavení,
• uživatelů.

Modul umožňuje:

• přidat uživatele,
• zobrazovat a upravovat uživatele,
• odstranit uživatele.

6.1. Přidání nového uživatele

Nastavení/Uživatel

Chcete-li přidat nového uživatele, klikněte na tlačítko Nový uživatel. Zobrazí se formulář pro vytvoření nového uživatele. Vyplňte požadovaná pole a uložte nového uživatele.

Poznámka: V Reduxi Configurator není možné uživatelům přiřadit různé role. Každý přidaný uživatel má plná přístupová práva k nástroji Reduxi Configurator. V aplikaci Reduxi Cloud můžete uživateli přiřadit různé role. Pro přístup k webové aplikaci se musíte připojit ke službě Cloud. Pokyny pro přístup k webové aplikaci jsou k dispozici na našich webových stránkách support.reduxi.eu.

6.2. Zobrazení a úpravy uživatelů

Nastavení/uživatelé

V modulu Uživatelé se zobrazí všichni přidaní uživatelé.

Chcete-li upravit uživatele, klikněte na ikonu "pera" umístěnou zcela vpravo v řádku vybraného uživatele. Otevře se stejný formulář jako při přidávání nového uživatele.

Poznámka: Jednou vytvořené uživatelské jméno nelze změnit. Ostatní pole formuláře však můžete upravovat.

6.3. Odstranění uživatelů

Nastavení/uživatelé

Uživatele můžete odstranit v modulu Uživatelé . Chcete-li zařízení odstranit, klikněte na ikonu "koše", která se nachází zcela vpravo v řádku vybraného zařízení. Vždy musíte mít alespoň jednoho aktivního uživatele.

Poznámka: Pokud chcete odstranit posledního aktivního uživatele, systém vám to neumožní. Zobrazí se chybová zpráva.



7. Zařízení

Ovládací panel na první stránce poskytuje kompletní přehled o měřeních, která řídicí jednotka Reduxi získává z jednotlivých zařízení. Systém Reduxi zaznamenává mimo jiné tato měření elektrické energie:

• spotřeba/výroba energie,
• proudy v jednotlivých fázích,
• napětí v jednotlivých fázích,
• ostatní.



7.1. Přidání zařízení

Chcete-li přidat nové zařízení, klikněte na tlačítko Přidat zařízení (v levém dolním menu). Otevře se průvodce přidáním zařízení.

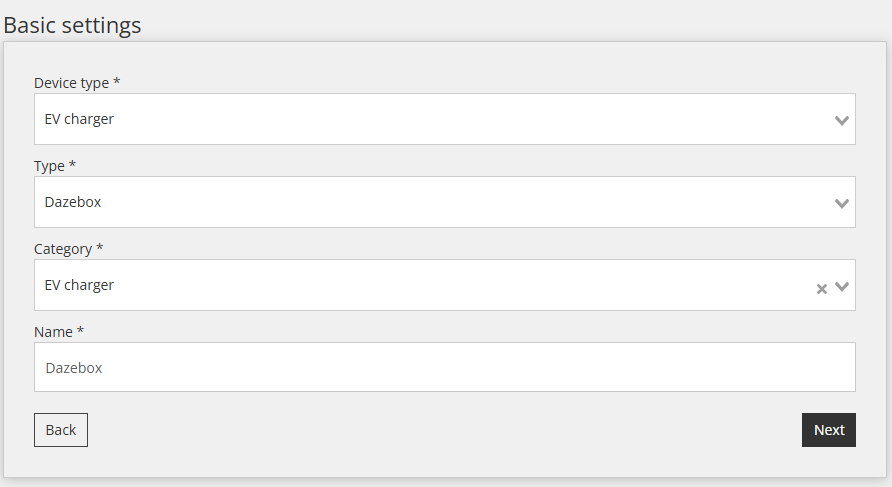

7.1.1. Krok 1: Základní nastavení

Typ zařízení:

Můžete si vybrat z následujících kategorií:

• Baterie,
• Nabíječka pro elektromobily,
• Emulátor,
• Měřič spotřeby energie,
• HVAC (vytápění, větrání a klimatizace),
• Hybridní měnič,
• Solární elektrárna,
• Ostatní.

Typ:

Pole Typ zobrazuje seznam zařízení, se kterými může řadič Reduxi komunikovat. Seznam zařízení je k dispozici na našich webových stránkách Podporovaná zařízení.

Poznámka: Zařízení HVAC (tepelná čerpadla ) jsou většinou ovládána pomocí kontaktů SG ready. V tomto případě je třeba použít speciální převodník Reduxi Gateway. V rozbalovacím rozhraní zadejte místo konkrétního typu (modelu) jako typ pouze "Reduxi meter". Při konfiguraci zařízení postupujte podlepokynů výrobce nebo podle informací dostupných na support.reduxi.eu pro dané zařízení.

Poznámka: Nabíjecí stanice pro elektromobily někdy podporují standard OCPP. V tomto případě není třeba uvádět konkrétní typ (model) zařízení. Chcete-li ovládat nabíječku EV kompatibilní s OCPP, vyberte typ "OCPP...". Další nastavení naleznete v dokumentaci výrobce nebo v nápovědě na support.reduxi.eu pro dané zařízení.

Poznámka: Pokudzařízení nenajdete, můžete zkusit aktualizovat ovladač Reduxi na nejnovější verzi. Viz oddíl 9.8. Záplata.

Poznámka: Pokudv seznamu nenajdete zařízení, které chcete přidat do systému Reduxi, budete potřebovat převodník. Pro více informací kontaktujte naši podporu: support@reduxi.eu.



Kategorie:

Vybraná kategorie je obvykle stejná jako typ zařízení. V některých případech však chceme definovat jinou kategorii.

Vybraná kategorie neurčuje provoz zařízení. Účelem parametru Kategorie je seskupit (agregovat) data pro zobrazení měření. Věnujte pozornost výběru správné kategorie pro vybrané zařízení. Pokud zvolíte špatnou kategorii, budou vaše údaje nesprávně agregovány.



Jméno:

Do pole zadejte libovolný název zařízení.

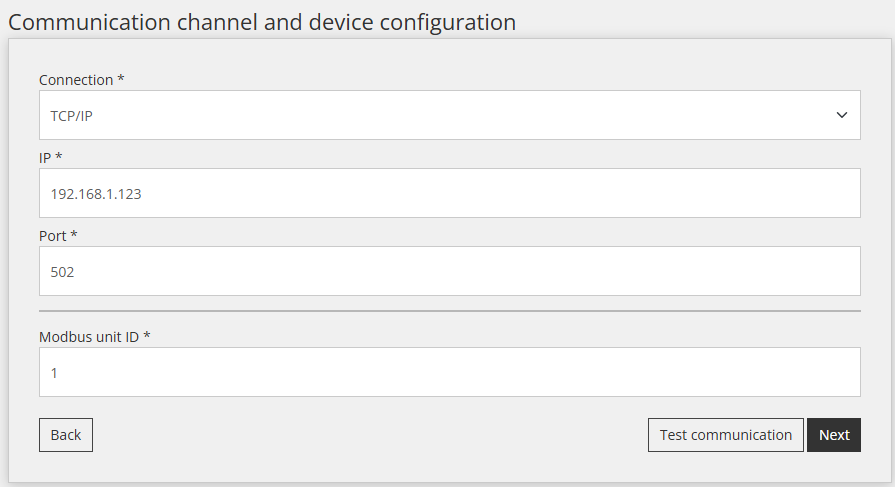

7.1.2. Krok 2: Komunikační kanál a konfigurace zařízení

Komunikační kanál definuje způsob, jakým Reduxi komunikuje se zařízením. Pole jsou předvyplněna podle vybraného typu zařízení. Komunikace mezi zařízeními a řídicí jednotkou může probíhat prostřednictvím:

• TCP/IP,
• Místní sériový port RS485 (sériová komunikace),
• Brána Reduxi,
• UDP

Pro konkrétní typy zařízení se zobrazí část Konfigurace zařízení. Zde zadáte konkrétní informace, které potřebujete pro každé jednotlivé zařízení. Tato pole mohou být již předvyplněna. To závisí na typu zařízení. Ve většině případů najdete tyto informace v návodu výrobce zařízení, které chcete přidat. Další nápovědu najdete na stránce Podporovaná zařízení.

Po správném nastavení všech parametrů klikněte na tlačítko "Test komunikace" a zkontrolujte spojení mezi řídicí jednotkou Reduxi a zařízením.

7.1.3. Krok 3: Pokročilá konfigurace

Tato pole není nutné vyplňovat. Jsou určeny pro uživatele, kteří potřebují speciálně pokročilá nastavení.

7.1.4 Zkouška komunikace

Po konfiguraci zařízení lze pomocí tlačítka Test komunikace otestovat, zda komunikace funguje.

Reakci lze rozdělit do dvou komunikačních reakcí:

Případ 1: Komunikace funguje správně

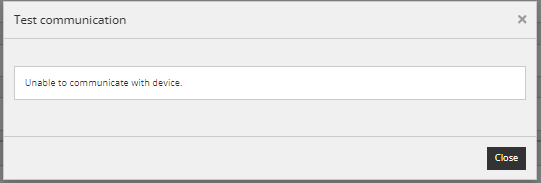

Případ 2: Komunikace nefunguje správně

Pokud komunikace nefunguje, zkontrolujte dříve definovaná nastavení, ale možná bude také nutné nakonfigurovat zařízení (např. měnič) pro komunikaci přes vybrané rozhraní.



7.2. Úpravy nastavení a odstraňování zařízení

Nastavení/zařízení

Zařízení můžete upravovat a odstraňovat kliknutím na :

1. Nastavení (boční nabídka).
2. Zařízení.

Zde můžete upravit jednotlivá nastavení vybraného zařízení nebo zařízení odstranit.



Úprava zařízení:

Chcete-li upravit nastavení jednotlivého zařízení, klikněte na ikonu "pera" umístěnou zcela vpravo v řádku vybraného zařízení. Otevřou se formuláře. Formuláře jsou vyplněny informacemi, které jste zadali při přidávání zařízení.

Poznámka: Typ zařízení nelze upravovat. Typ zařízení zůstává stejný, jako byl nastaven při přidání zařízení.

Ve formuláři Základní konfigurace můžete také zadat parametry Umístění a Směr energie.



Umístění:

Můžete si vybrat:

• Hlavní elektroměr.
• Sub - Jiný elektroměr nebo jiné zařízení
• Žádné.



Parametr měřiče "Sub" ovlivňuje seskupování (agregaci) dat a výpočet konečného součtu jednotlivých měření. Tento parametr zabraňuje tomu, aby se údaje hlavního měřiče a druhého měřiče sčítaly pod celkovou spotřebu. Příklad:



Hlavní elektroměr měří spotřebu elektřiny v celém domě. V domě máte garáž. K měření spotřeby elektřiny v garáži používáte jiný měřič. Jelikož je garáž součástí domu, spotřeba elektřiny v garáži je již zahrnuta do měření hlavního elektroměru. U garáže zvolte "Vedlejší" měřidlo, čímž zabráníte tomu, aby se měření druhého měřidla přičítalo k hlavnímu měřidlu a v důsledku toho docházelo k nesprávnému výpočtu.

Poznámka: V případě zařízení, která nemají vliv na výrobu nebo spotřebu energie, například měřič tepla, který je přidán v položce zařízení a hraje roli při nastavování strategií, zvolte parametr "Žádné".



Energetický směr:

V parametru Směr energie můžete zvolit:

• Spotřeba.
• Výroba.
• Spotřeba a výroba.
• Žádné.

Směr energie závisí na funkci jednotlivých zařízení. Například u zařízení, která spotřebovávají energii, vyberete možnost Spotřeba.

Poznámka: V případě zařízení, která nemají vliv na výrobu nebo spotřebu energie, například měřič tepla, který je přidán v položce zařízení a hraje roli při nastavování strategií, vyberte parametr Žádný.

Ve formuláři pokročilé konfigurace jsou některá pole již předvyplněna. Předvyplněná pole ve většině případů zajišťují normální komunikaci mezi řídicí jednotkou Reduxi a připojeným zařízením. Ostatní pole není nutné vyplňovat. Jsou určeny pro uživatele, kteří potřebují speciálně pokročilá nastavení.



Odstranění zařízení:

Chcete-li odstranit jednotlivé zařízení, klikněte na ikonu "koše" umístěnou zcela vpravo v řádku vybraného zařízení.



Poznámka: Jakmile je zařízení smazáno, zmizí i všechna data tohoto zařízení a nelze je obnovit.



7.3. Zobrazení měření zařízení

Zobrazení měření zařízení je k dispozici na první stránce programu Reduxi Configurator (levé menu).

V postranní nabídce na první stránce klikněte na:

• Zařízení.
• Zařízení, pro které chcete získat podrobný přehled o měřeních.

U každého zařízení můžete vidět:

• Poslední měření.
• Analýzy.
• Archiv.

7.3.1. Poslední měření

Karta Poslední měření slouží k zobrazení posledních zaznamenaných měření pro vybrané zařízení. Měření jsou získávána z každého zařízení a ukládána do řídicí jednotky Reduxi.

Můžete nastavit časový interval obnovování dat (vpravo nahoře).

Tento bod je určen k tomu, aby uživatel provedl poslední kontrolu, zda zařízení a připojení fungují správně.

Jakmile je zařízení úspěšně přidáno prostřednictvím konfigurátoru, lze jej sledovat a ovládat prostřednictvím cloudové aplikace Reduxi.

Poslední nabídka měření umožňuje také ruční ovládání zařízení. Podrobněji je to popsáno na 7.4. Ruční ovládání zařízení

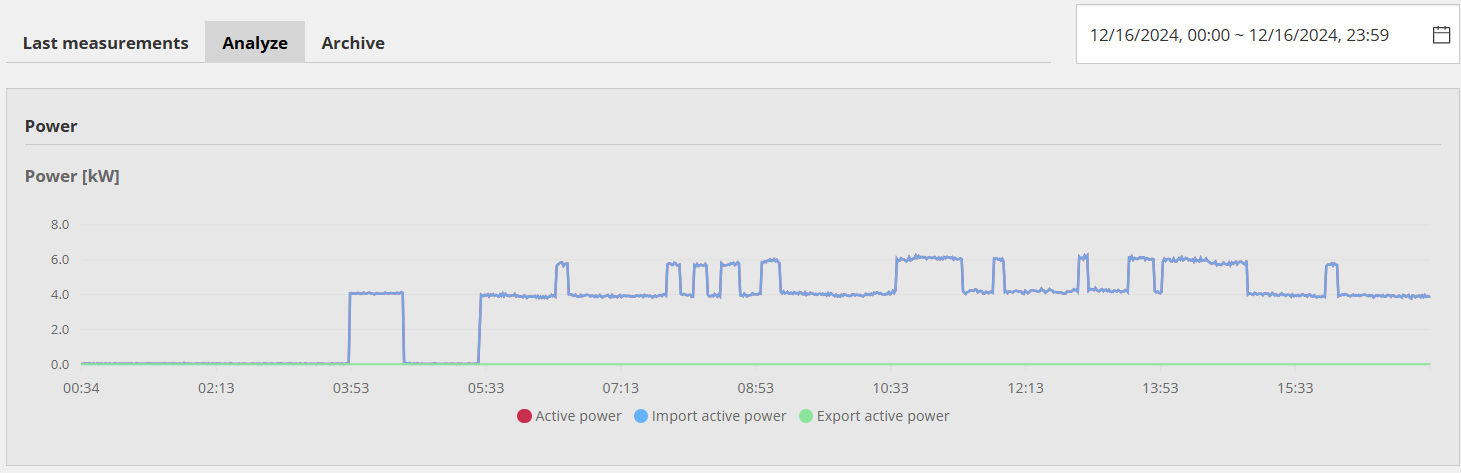

7.3.2. Analýza

Na kartě Analýza můžete zobrazit data vybraného zařízení na základě předchozích měření. Data se zobrazují v grafické podobě. V levém horním rohu můžete vybrat časové období, za které chcete data zobrazit.

V každém grafu můžete filtrovat zobrazení různých údajů kliknutím na tlačítka pod grafem.

Poznámka: Data jsou v řadiči Reduxi uložena po dobu 1 roku nebo při nedostatku místa na disku, stará data budou smazána. V případě, že je Reduxi vypnutý z důvodu výpadku proudu nebo jiných problémů, řídicí jednotka nebude po tuto dobu zaznamenávat měření. Řídicí jednotka také nemůže během výpadku načítat data ze zařízení. Prostoje řadiče se zaznamenají do grafu.

7.3.3. Archiv

Na kartě Archiv jsou uložena všechna minulá data zaznamenaná řadičem Reduxi pro vybrané zařízení. Archiv umožňuje tabulkové zobrazení dat a export dat ve formátu CSV.

Poznámka: V záložce Archiv jsou data k dispozici, dokud vybrané zařízení z Reduxi Configurator neodstraníte.

7.4. Ruční ovládání zařízení

Ve výchozím nastavení je regulované zařízení automaticky řízeno pomocí strategie (typ automatického řízení). Poslední karta měření však umožňuje také ruční ovládání zařízení.

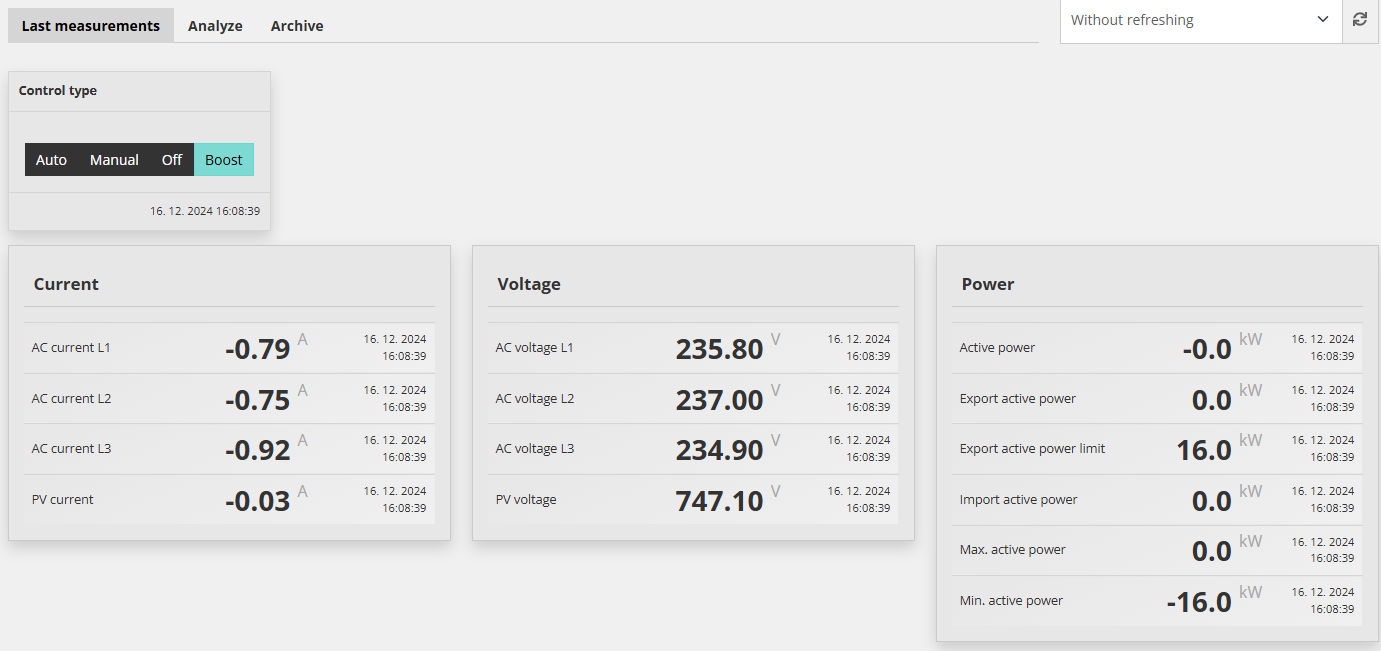

Toto je příklad zařízení HVAC kompatibilního s SG ready:

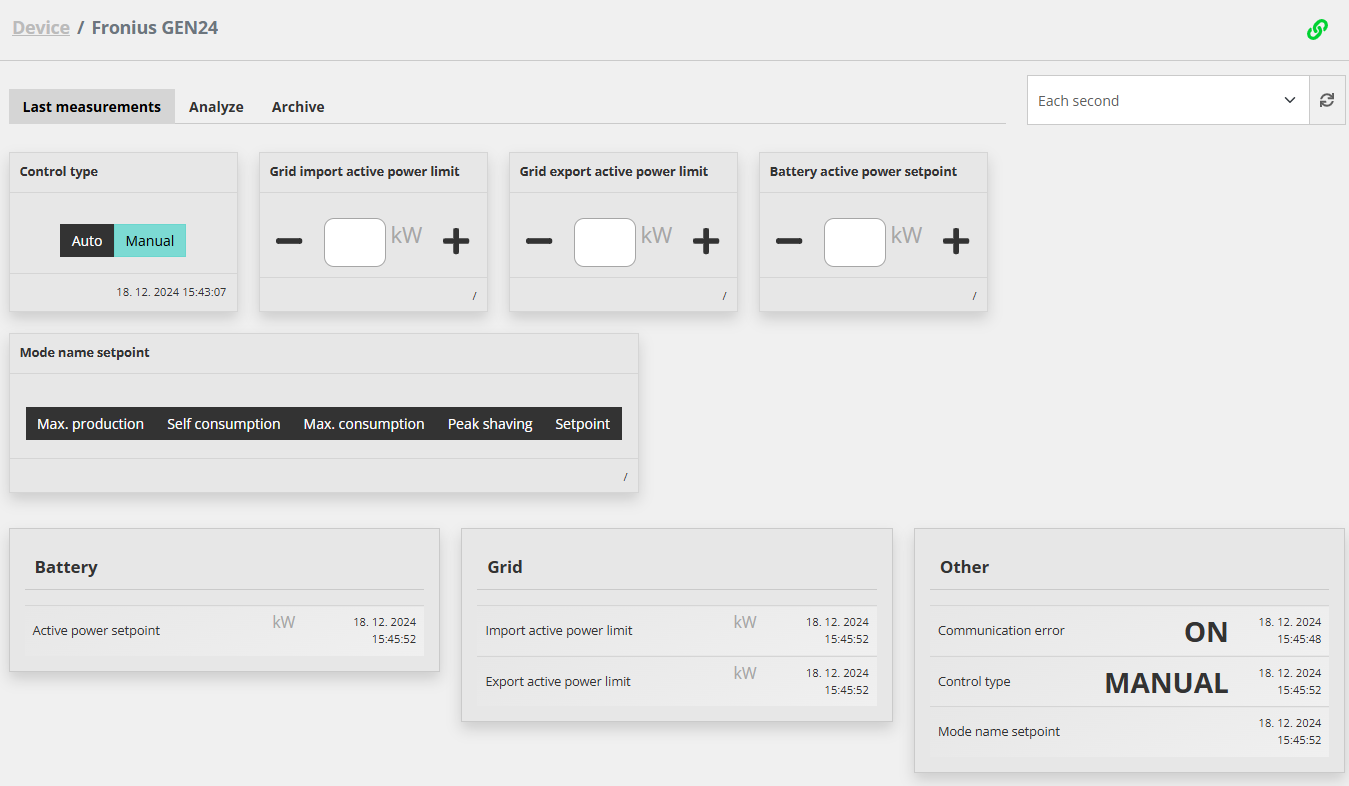

A hybridní měnič.

Při testování mějte na paměti, že samotné zařízení musí být také správně nakonfigurováno pro přijímání pokynů z externího zařízení.

Všimněte si, že zařízení HVAC mají velmi pomalou odezvu (cca 15 min), takže nemusí okamžitě reagovat na požadovanou požadovanou hodnotu.



V závislosti na volbě v okně Typ ovládání si uživatel může vybrat mezi automatickým nebo ručním režimem:

• Auto: V automatickém režimu jsou všechny limity výkonu (spotřeba a výroba v síti) pro střídač získávány přímo ze strategie definované uživatelem. Chcete-li se dozvědět, jak správně nastavit strategie, přečtěte si speciální článek, který je k dispozici zde: Jak správně nastavit strategie.
• Manuální režim:V manuálním režimu jsou všechny výkonové limity střídače (spotřeba a výroba v síti) nastaveny přímo uživatelem. Jakmile uživatel zvolí manuální režim, zpřístupní se čtyři další možnosti (Max. výroba, vlastní spotřeba, Max. spotřeba, peak shaving).

7.4.1 Max. výroba

Maximální výroba je určena pro situace, kdy se uživatel rozhodne exportovat do sítě co nejvíce energie odebrané buď z fotovoltaiky, nebo z bateriového úložiště.

Limity výkonu pro export a import ze sítě jsou však omezeny nastavením dvou parametrů na pravé kartě "Limity aktivního výkonu pro export/import ze sítě".

1. Příkladem může být nedostatečná výroba fotovoltaiky:

• Výroba fotovoltaických článků je nižší než limit činného výkonu pro export ze sítě
• a
• SOC akumulátoru je vyšší než minimální SOC

pak se bateriové úložiště vybije, aby se dosáhlo limitu činného výkonu pro export do sítě.



2. Dalším příkladem je dostatečná výroba fotovoltaických panelů:

• Výroba fotovoltaiky pokrývá spotřebu budov
• a
• Výroba z fotovoltaiky je vyšší než limit činného výkonu pro export ze sítě
• a
• SOC akumulátoru je nižší než maximální SOC

pak bude akumulátor nabíjen překročeným výkonem, dokud akumulátor nedosáhne maximální hodnoty SOC.

Když bateriové úložiště dosáhne maximální hodnoty SOC, výroba fotovoltaických článků bude omezena tak, aby nepřekročila limit aktivního výkonu pro export do sítě.

Po skončení dne výroby fotovoltaických článků opět 1. je použit případ.

Poznámka: Pokud je v systému Reduxi jako preferovaný režim zvolena maximální výroba, nemusí být fáze zatíženy rovnoměrně, tj. exportovaný výkon se liší v závislosti na fázi. K tomu dochází, když je na místě (v budově) k dispozici přebytečná energie a pro provozní režim hybridního střídače je zvolena takzvaná možnost "Sell first". Zde bychom chtěli zdůraznit, že tento režim nenabízí vyrovnávání fázového výkonu.

7.4.2 Vlastní spotřeba

Vlastní spotřeba je určena pro situace, kdy se uživatel snaží vyrovnat vývoz a dovoz tak, aby se čistý součet rovnal nule. Řídicí jednotka Reduxi sleduje čistou spotřebu a výrobu v síti, vypočítává jejich rozdíl a podle toho jedná.

Limity výkonu pro export a import ze sítě jsou však omezeny limity na pravé kartě "Limity aktivního výkonu pro export/import ze sítě".

1. Případ, kdy není dostatečná výroba fotovoltaiky:

• Výroba fotovoltaiky je 0
• nebo
• Výroba fotovoltaiky je nižší než spotřeba budovy
• a
• SOC akumulátoru je vyšší než minimální SOC

pak se bateriové úložiště vybije, aby se dosáhlo nulové hodnoty činného výkonu sítě. Řídicí jednotka Reduxi vybije bateriové úložiště tak, aby pokryla spotřebu budovy až do minimální hodnoty SOC.



2. Případ nastane, když je dostatek fotovoltaické výroby:

• Fotovoltaická výroba pokrývá stavební výrobu
• a
• Výroba z fotovoltaiky je vyšší než limit činného výkonu pro export ze sítě
• a
• SOC akumulátoru je nižší než maximální SOC

pak bude akumulátor nabíjen překročeným výkonem, dokud akumulátor nedosáhne maximální hodnoty SOC.

Když bateriové úložiště dosáhne maximální hodnoty SOC, bude výroba fotovoltaických článků omezena tak, aby nepřekročila limit aktivního výkonu pro export do sítě.

Po skončení dne výroby fotovoltaických článků opět 1. je použit případ.



7.4.3 Maximální spotřeba

Maximální spotřeba je určena pro situace, kdy se uživatel rozhodne dovážet co nejvíce energie ze sítě. Tento režim se obvykle používá v kombinaci se zařízeními EVSE (Electric Vehicle Supply Equipment) a BSEE (Battery Storage Energy Equipment), které uživateli umožňují zvýšit výkon podle potřeby.

Limity výkonu pro export i import ze sítě jsou však omezeny limity na pravé kartě "Limity aktivního výkonu pro export/import ze sítě".

1. Případ, kdy je spotřeba budovy nižší než limit činného výkonu při importu ze sítě:

• Spotřeba budovy je nižší než limit činného výkonu při importu ze sítě
• nebo
• SOC akumulátoru je nižší než maximální SOC
• nebo
• Elektromobil je připojen k EVSE, ale nenabíjí se

pak se bateriové úložiště a elektromobil začnou nabíjet, aby dosáhly limitu činného výkonu importu ze sítě, dokud nebude dosaženo maximální hodnoty SOC bateriového úložiště nebo elektromobilu.

2. Případem je výroba fotovoltaických článků:

• Výroba fotovoltaických článků je vyšší než 0
• nebo
• Spotřeba budovy je nižší než limit činného výkonu při importu ze sítě
• nebo
• SOC akumulátoru je nižší než maximální SOC
• nebo
• Elektromobil je připojen k EVSE, ale nenabíjí se

pak veškerá energie vyrobená z fotovoltaiky bude nejprve využita buď v EVSE, nebo v bateriovém úložišti. Po dosažení maximální hodnoty SOC bude odesílat energii do sítě, ale stále ne více, než je nastavený limit činného výkonu pro export do sítě. Akumulátory se nebudou vybíjet, dokud spotřeba budovy nebude větší než výroba z fotovoltaiky.



7.4.4 Vyhlazování špiček

Úspora ve špičce je určena pro situace, kdy se uživatel rozhodne omezit importní činný výkon sítě, když je dosaženo limitu. Důležitý je limit činného výkonu při dovozu ze sítě, nastavený dvěma parametry na pravé kartě definujícími "Limity aktivního výkonu exportu/importu do sítě".

1. Případ Spotřeba budovy je nižší než činný výkon při dovozu ze sítě:

• Výroba fotovoltaických článků je menší než 0 nebo rovna 0
• nebo
• Spotřeba budovy je vyšší než limit činného výkonu při importu ze sítě
• a
• EV se nabíjí
• a
• Akumulátor je nad minimální hodnotou SOC

Poté se bateriové úložiště začne vybíjet, aby pokrylo výkon pro nabíjení elektromobilů a nepřekročilo limit aktivního výkonu pro import ze sítě.

Pokud není k dispozici žádné bateriové úložiště, výkon nabíječky EV se sníží, aby nepřekročil limit činného výkonu pro import ze sítě.

Baterie se bude nabíjet, jakmile bude dosažen limit aktivního výkonu pro export ze sítě a bude dostatek fotovoltaické výroby.



8. Strategie

Strategie umožňují regulaci jednotlivých zařízení podle měření zaznamenaných řídicí jednotkou Reduxi. Pomocí strategií můžete v nástroji Reduxi Configurator omezit spotřebu jednotlivých zařízení nebo skupin zařízení. Spotřebu omezíte nastavením hodnot, které by zařízení neměla překročit. Můžete si vybrat z různých strategií optimalizace spotřeby energie. Pomocí priorit definujte hierarchii strategií.

Chcete-li přidat a spravovat strategii, postupujte podle článku věnovaného tomuto tématu: Strategie pro řadič Reduxi

Strategie jsou automatické režimy ovládání zařízení na rozdíl od manuálních režimů popsaných na 7.4. Ruční ovládání zařízení

9. Systém

Chcete-li získat přístup k systémovým informacím a systémovým nastavením, klikněte na:

1. Nastavení (boční nabídka).
2. Systém.



9.1. Identifikátor

Nastavení/identifikátor

Identifikátor zobrazuje systémové informace, které jsou určeny k identifikaci Reduxi Configurator a Reduxi controller. V této nabídce je také uvedeno UnitID (což je ID řídicí jednotky Reduxi). Toto ID je velmi důležité při řešení problémů s konkrétním místem.

Poznámka: Údaje jsou předvyplněné a nelze je upravovat ani mazat.



9.2. Síť

Nastavení/síť

Modul Síť ukazuje, jak je řídicí jednotka Reduxi připojena k síti. Modul umožňuje konfigurovat Reduxi podle interních pravidel IT sítě. Zde můžete vybrat způsob připojení nebo nastavit způsob komunikace (Proxy).

Reduxi podporuje vytváření sítí prostřednictvím:

• kabelová síť (LAN),
• bezdrátové sítě (Wi-Fi),



Kabelová (LAN) a bezdrátová (Wi-Fi) síť

Pokud je řídicí jednotka Reduxi připojena k síti prostřednictvím kabelové sítě (LAN), můžete získat přístup k údajům o tomto připojení na kartě Kabelová síť.

Na kartě Bezdrátová síť můžete připojit řídicí jednotku Reduxi k síti prostřednictvím bezdrátového připojení (Wi-Fi). Požadovanou bezdrátovou síť najdete kliknutím na tlačítko Scan. Vyberte požadované bezdrátové připojení a v případě potřeby zadejte heslo.

Poznámka: Pro kabelovou i bezdrátovou síť můžete řadiči přiřadit statickou nebo dynamickou IP adresu.



Alternativní server (Proxy)

Pokud vaše prostředí vyžaduje proxy server, můžete nastavení proxy serveru nakonfigurovat na kartě Proxy server.



9.3. Otevřená síť VPN

Nastavení/Otevřít VPN

Otevřená síť VPN je určena pro vzdálenou podporu.

Pokud chcete vzdálenou pomoc od našeho týmu podpory, musíte:

1. Připojte Reduxi k internetové síti.
2. Upravte pravidla brány firewall pro IP adresu 193.9.21.21 a port TCP 2002.
3. Zadejte konfigurační soubor do pole Open VPN configuration; o konfigurační soubor Open VPN zašlete žádost na naši podporu: support@reduxi.eu.

Pokud připojení Open VPN funguje, zobrazí se IP adresa. Zašlete IP adresu naší podpoře. Pomocí této IP adresy může naše podpora přistupovat k řadiči Reduxi prostřednictvím připojení Open VPN.

Chcete-li zakázat vzdálený přístup prostřednictvím připojení Open VPN, zavřete bránu firewall nebo odstraňte konfigurační soubor Open VPN, abyste zakázali externí přístup.

Poznámka: Pokud připojení Open VPN nefunguje, zobrazí se chyba. Pro pomoc se obraťte na naši podporu: support@reduxi.eu.



9.4. Konektor

Nastavení/konektor

Modul konektoru umožňuje odesílání dat z webového řadiče:

• přes Cloud do naší webové aplikace Reduxi,
• v MQTT - nepřímý server pro data; data mohou být odeslána do jiné aplikace nebo databáze.

Nastavení/Připojení/Cloud

Pokud chcete vidět svůj řadič Reduxi ve webové aplikaci Reduxi, připojte jej ke cloudu zde. Webová aplikace Reduxi umožňuje přehled měření odkudkoli. Pokyny k používání webové aplikace Reduxi naleznete na našich webových stránkách support.reduxi.eu.



Nastavení/Spojka/MQTT

Pro připojení MQTT potřebujete přístupová data k serveru MQTT. Přístup k serveru MQTT je možný prostřednictvím certifikátu nebo ověřovacích údajů. Zde můžete definovat, v jakém formátu budou data odesílána zprostředkovateli MQTT.

Na serveru MQTT je v závislosti na konfiguraci nutné povolit přístup k řadiči Reduxi prostřednictvím zvolené metody připojení.

Další podrobnosti naleznete v následujících článcích: Jak propojit Reduxi Configurator s MQTT brokerem? a Reduxi Controller - MQTT API.

9.5. Konfigurace

Nastavení/Konfigurace/Zálohování

Modul Configurator Backup umožňuje exportovat všechna konfigurační data z Reduxi Controlleru do zdrojového souboru konfigurace.

Nastavení/Konfigurace/Obnovení

Modul Configurator Restore umožňuje obnovit konfigurační data do Reduxi Controlleru ze zdrojového souboru konfigurace.

Při importu konfiguračních dat můžeme vybrat typ konfiguračních dat, která chceme importovat (připojení ke cloudu, připojení MQTT, síť, OpenVPN).

Poznámka: Při obnově konfiguračních dat budou všechna data smazána a nebude možné je obnovit!

9.6. Provozovatel distribuční soustavy

9.7. Čas

Modul Čas nám umožňuje zadat časové pásmo a časový server, prostřednictvím kterého systém Reduxi aktualizuje čas.

Pokud jste zadali platný server NTP a řídicí jednotka Reduxi má přístup k internetové síti, bude datum a čas aktualizován v určitém časovém intervalu podle údajů získaných ze serveru NTP.

Poznámka: Pokud je server NTP není nastaven, řadič Reduxi nemá přístup k internetu nebo server NTP není dosažitelný, můžete datum a čas nastavit ručně.



9.8. Záplata

Nastavení/aktualizace

Aktualizační modul umožňuje aktualizovat Reduxi Configurator. Zde je možná automatická aktualizace (preferovaná možnost u kanálu Stable) nebo ruční aktualizace (kdy aktualizaci provádí náš tým podpory Reduxi prostřednictvím vzdálené pomoci(Open VPN)).

Poznámka: Při aktualizaci nedojde ke ztrátě dat uložených v řadiči Reduxi. Údaje zůstávají v řídicí jednotce.



9.9. Restart

Nastavení/Reboot

Modul Reboot umožňuje restartovat řadič Reduxi. Restartování může v některých případech vyřešit určité problémy. Během restartu nebude řídicí jednotka Reduxi dostupná a nebude zaznamenávat měření.
Poznámka: Pokud se konfigurátor Reduxi nerestartuje, problém je pravděpodobně v řadiči Reduxi. Zkontrolujte kontrolky LED na zadní straně ovladače a pro vyřešení problému kontaktujte naši podporu: support@reduxi.eu. Co která kontrolka znamená, si můžete přečíst v Návodu k připojení řídicí jednotky(Reduxi Controller).



9.10. Obnovení továrního nastavení

Nastavení/obnovení továrního nastavení

Modul Factory Reset umožňuje obnovit tovární nastavení řídicí jednotky Reduxi ("Reset"). Reset slouží ke smazání všech dat a resetování řídicí jednotky Reduxi.

Pokud kliknete na obnovení továrního nastavení, otevřou se dvě okna:

1. Označte, že jste srozuměni s tím, že všechna data budou ztracena.
2. Potvrďte obnovení továrního nastavení řídicí jednotky.

Během obnovení továrního nastavení nebude řídicí jednotka Reduxi dostupná a nebude zaznamenávat měření.

Poznámka: Pokud obnovíte tovární nastavení ovladače Reduxi, všechna data budou smazána a nelze je obnovit.



9.11. Nástroje

Tato nabídka obsahuje některé základní nástroje pro diagnostiku problémů.

10.Továrně nastavená virtuální IP adresa řadiče

Pokud se rozhodnete pro připojení k řídicí jednotce použít IP adresu nastavenou z výroby, musíte nejprve počítači přiřadit statickou IP adresu a propojit řídicí jednotku Reduxi s počítačem pomocí kabelu UTP.

IP adresa řadiče Reduxi nastavená z výroby:

• 10.100.100.50

Nastavte statickou IP adresu počítače: 10.100.100.X (místo X zadejte libovolné číslo od 2 do 253, např. 10.100.100.5 s výjimkou čísla 50, které je již řídicí jednotce přiřazeno).



Po úspěšném přiřazení statické IP adresy počítači zadejte do prohlížeče IP adresu řadiče nastavenou z výroby. Prohlížeč vás přesměruje na přihlašovací stránku Reduxi Configurator.



Poznámka: IP adresa nastavená z výroby slouží jako připojení, které je vždy k dispozici bez ohledu na nastavení řídicí jednotky Reduxi.
