REDUXI GATEWAY

Uživatelská příručka

Verze V3.0 09.2025

www.reduxi.eu


1. Úvod

Reduxi Gateway je rozšiřující jednotka systému Reduxi, která umožňuje převod sériových signálů RS485 na internetový protokol TCP/IP. Je určen k použití v případech, kdy počet sériových vstupů (1x RS485) na řadiči Reduxi je nedostatečný pro potřeby uživatele ohledně připojení zařízení k portům RS485. Slouží také jako pomocné zařízení v situacích, kdy je vzdálenost mezi zařízením a řídicí jednotkou Reduxi příliš velká pro přímé kabelové připojení k portům RS485.

Brána Reduxi se používá také v případech, kdy jsou pro regulaci zařízení zapotřebí dva reléové výstupy, například při řízení tepelného čerpadla prostřednictvím funkce SmartGrid Ready (SG Ready).

Kromě toho může brána Reduxi sloužit jako měřicí zařízení pro monitorování elektrických proudů. V tomto případě jsou k proudovým vstupům brány Reduxi připojeny proudové kleště, které umožňují sběr dat o výkonu. Údaje o napětí se pak získávají přímo z řídicí jednotky Reduxi.


2. Informace o připojení k instalaci

  • Připojte adaptér AC-DC k bráně Reduxi a poté zapojte adaptér do elektrické zásuvky. První kontrolka LED shora by se měla rozsvítit zeleně.
  • Použijte mobilní aplikaci Reduxi k konfiguraci brány
  • Případně můžete bránu nakonfigurovat podle kroků níže
    • Přejděte do nastavení sítě WiFi v mobilním zařízení nebo počítači a připojte se k přístupovému bodu zařízení Gateway.
  •
    • Pokud se vyskakovací okno nezobrazí automaticky, otevřete prohlížeč a přejděte na http://gateway.local.
    • Pro přihlášení použijte uživatelské jméno "admin" a heslo "admin".
    • Nastavte kabelovou nebo bezdrátovou síť a připojte Reduxi k místní síti (doporučujeme nastavit statickou IP adresu).
    • Klikněte na tlačítko "uložit" a nyní připojte mobilní telefon nebo počítač ke stejné kabelové nebo bezdrátové místní síti, ke které jste předtím připojili bránu Reduxi.
  • Řídicí jednotka Reduxi by již měla být připojena k místní internetové síti (Reduxi Controller).
  • Při připojování proudových kleští platí následující pořadí
    • L1: Červená
    • L2: Zelená
    • L3: Žlutá
  • Postupujte podle dalších kapitol týkajících se připojení reléových výstupů a instalace proudových čidel.
  • Další informace o konfiguraci/instalaci softwaru naleznete na webových stránkách s nejnovější dokumentací: https://support.reduxi.eu.

Informace o konfiguraci/instalaci softwaru naleznete v online manuálu Reduxi Local support.reduxi.eu.


3. Specifikace

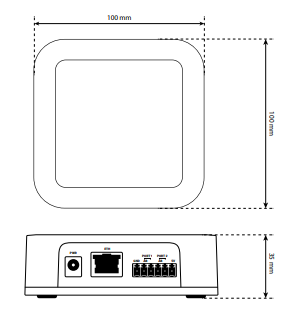

3.1. Rozměr

  • Stolní kryt s možností upevnění na lištu DIN IEC/EN 60715 TH35.

  • Rozměry: Rozměry: 100 x 100 x 35 mm.

  • Ochrana proti vniknutí: <IP20.

  • Hmotnost: 230 g.




3.2. Technické údaje



NAPÁJENÍ
Napájecí napětí - DC Jack  12 - 24 V DC
Maximální proud při 12 V DC  200 mA



PINS
Napájení  2pólový konektor DC
Ethernet  RJ45 10/100 Mbps (poloviční / plný duplex)
RS485

2x 2-pólová svorkovnice
Vstupní proud senzoru (verze 1)

3x 3,5mm (CT1, CT2, CT3) 0-1V
Vstupní proud senzoru (verze 2)

Konektor RJ12 pro (CT1, CT2, CT3) 0-1V
Reléové výstupy (verze 1)

2x DO(NO/COM/NC) - max. 5A
Reléové výstupy (verze 2)

3x DO(NO/COM/NC) - max. 5A



CONNECTIVITY
Ethernet  10/100 Mb/s
Wi-Fi  IEEE 802.11 a/b/g/n/ac, 2,4/5GHz
RS485  2x 921600 BAUD poloviční duplex



OSTATNÍ
Rozsah provozních teplot  Od 0 °C do +40 °C
Rozsah skladovacích teplot  Od -10 °C do +70 °C
Relativní vlhkost během provozu  < 95 % (bez kondenzace)
Ochrana proti vniknutí  < IP20



3.3. Vývody připojení

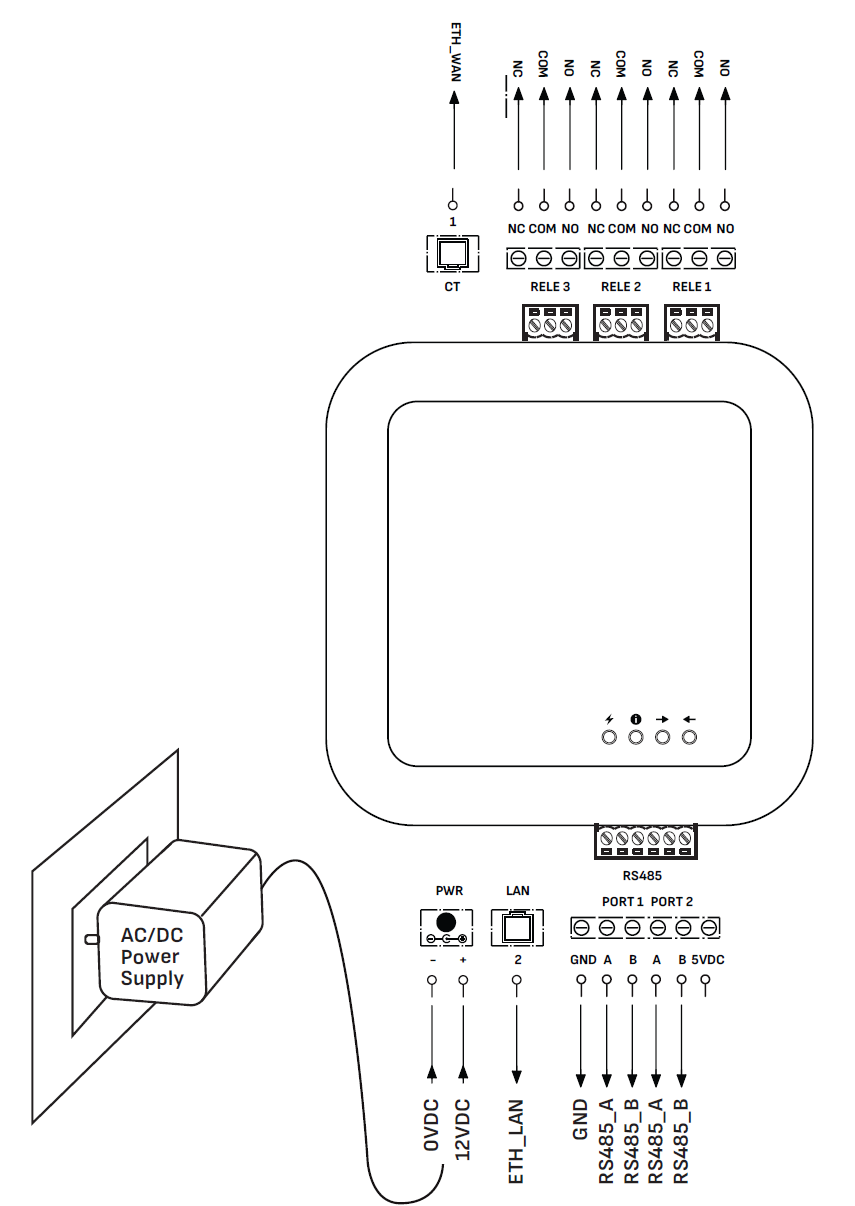

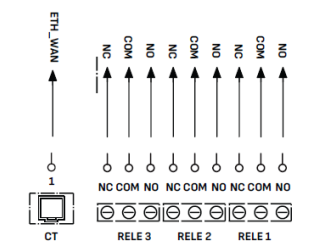

3.3.1. Schéma zapojení (verze 2)

3.3.2. Tlačítko Reset






Následujícím postupem můžete obnovit tovární nastavení brány Reduxi:

  • Jehlu stiskněte a nepusťte (pokračujte v tlaku).

  • Pokračujte v mačkání resetovací jehly po dobu delší než 7 sekund, dokud se nerozsvítí všechny kontrolky LED.

  • Jakmile se rozsvítí kontrolky LED, uvolněte tlačítko.

  • Počkejte 30 sekund, než Reduxi Gateway obnoví vše do továrního nastavení.



3.3.3. Napájení


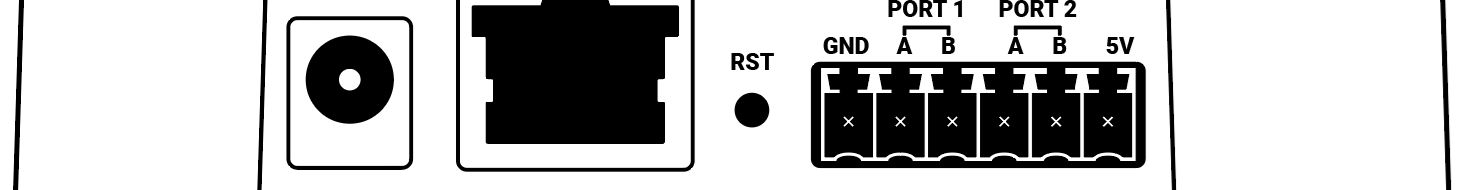

Obrázek 1: Rozložení napájecích vývodů (označeno jako
číslo 1)


Zařízení musí být napájeno omezeným výkonem
nebo napájecím zdrojem odpovídajícím PS2
podle IEC 62368-1.



3.3.4. Ethernet - RJ45 a RS485

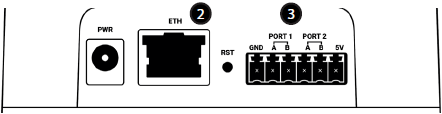

Obrázek 2: Ethernetový port (označený číslem 2) a komunikační porty RS485 (označené číslem 3).

Ethernetový port (označený číslem 2):

PIN č.  Funkce

  • Rychlost přenosu dat: Datový tok: 10/100 Mb/s.

  • Kategorie: CAT5.

  • Zelené světlo signalizuje připojení.

  • Oranžové světlo signalizuje provoz.

  • Automatický crossover.
1  TX+
2  TX-
3  RX+
6  RX-

Komunikační porty RS485 (označené číslem 3):


  1. GND

  2. A + (port 1)

  3. B - (port 1)

  4. A + (port 2)

  5. B - (port 2)

  6. Výstup +5 V DC

  • Rychlost přenosu dat: 921600 BAUD.
  • Poloviční duplex.
  • Úroveň napětí: 0 V - 5 V.

K dispozici jsou také další komunikační moduly pro externí zařízení. Pro aktuální seznam modulů a ceník nás prosím kontaktujte.



3.3.5. Komunikační rozhraní

Verze 1




Verze 2

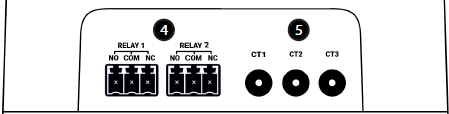

Reléový výstup (označený číslem 4):

  • max. 5A AC/DC

Vstupy proudového senzoru (označené číslem 5):

  • 3x3.5mm(I1, I2, I3) - 0-1V (verze 1)
  • 1x RJ45 - 0-1V (verze 2)

3.3.5. Kontrolky LED


První světlo LED:

  • zelená: napájení je zapnuté.
  • modrá: připojení k internetu je aktivní.
  • červená: chyba.
  • bílá: aktualizace/reset

Druhé světlo LED:

  • bliká zeleně: čtení PORT1.
  • modré blikání: zápis PORT1.

Třetí světlo LED:

  • bliká zeleně: čtení PORT2.
  • modře blikající: zápis PORT2.
  • žlutá: MODUS komunikace.

Čtvrté světlo LED:

  • zelená: relé 1 sepnuto.
  • modrá: relé 2 sepnuto.
  • turki: relé 1 a relé 2 sepnuté.



4. Obecný návod k použití

  • Používáním tohoto zařízení souhlasíte s Zásadami ochrany osobních údajů a Obchodními podmínkami
  • Přečtěte si tyto pokyny a uschovejte si je pro budoucí použití. Dodržujte všechna varování a pokyny.
  • Umístění: Ujistěte se, že je výrobek umístěn na stabilním, nevibrujícím povrchu.
  • Rozbalování: Před připojením výrobku ke zdroji napájení odstraňte všechny obalové materiály.
  • Větrání: Nepokládejte na výrobek žádné předměty.
  • Vlhkost a kapaliny: Chraňte výrobek před působením kapalin, deště nebo vlhkosti.
  • Čištění: Před čištěním výrobek vždy odpojte ze zásuvky. Používejte pouze měkký, suchý hadřík; vyhněte se tekutým čisticím prostředkům nebo čisticím prostředkům ve spreji.
  • Volná místa: Do otvorů nevkládejte žádné předměty.
  • Opravy a úpravy: V žádném případě se nepokoušejte výrobek sami otevírat nebo opravovat, protože tím ztrácíte záruku. Opravy smí provádět pouze kvalifikovaní servisní technici.
  • Přemístění: Před přemístěním výrobku jej odpojte od napájení.
  • Štítky: Neodstraňujte z výrobku všechny původní štítky.
  • Zdroje tepla: Vyhněte se instalaci výrobku v blízkosti zdrojů tepla, jako jsou radiátory, topná tělesa nebo jiné spotřebiče, které vytvářejí teplo.
  • Napájecí kabel: V případě, že je napájecí kabel poškozený, je třeba jej bezpečně nainstalovat a zajistit, aby nehrozilo nebezpečí zakopnutí nebo poškození předměty, které by jej mohly přiskřípnout nebo zkroutit.
  • Příslušenství: Používejte pouze příslušenství nebo další vybavení doporučené výrobcem.
  • Odpojení od sítě: Odpojte výrobek od zdroje napájení během elektrických bouří nebo pokud jej nebudete delší dobu používat.
  • Požadavky na napětí: Připojte výrobek pouze k zásuvce, která odpovídá požadavkům na napětí uvedeným v tomto návodu.
  • Přístup k napájení: Ujistěte se, že je vstup napájení na zařízení vždy přístupný a funkční.
  • Elektrické zatížení: Nepřetěžujte elektrické zásuvky, prodlužovací šňůry ani jističe.



Výrobce

Jméno: AMIBIT d.o.o.

Adresa: Šaleška 2 a, 3320 Velenje

Identifikační číslo: 6930808000

DIČ: SI51315831

E-mail: info@reduxi.eu

Telefon: +386 (0)3 777 01 40



Dokument

Účel: Reduxi Gateway - Uživatelská příručka



Autorská práva

© 2022 AMIBIT d.o.o.

Všechna práva vyhrazena. Žádná část tohoto dokumentu nesmí být reprodukována, uložena v paměťovém a vyhledávacím systému nebo v jakékoli jiné formě, elektronické, elektrostatické, na magnetické pásce, fotokopírována nebo jinak bez předchozího písemného souhlasu společnosti AMIBIT d.o.o.
