1. Úvod

Vítejte ve světě Reduxi, který vám umožní převzít kontrolu nad náklady na energii a efektivním využíváním elektřiny pro udržitelný rozvoj. Hlavní vlastnosti:

• Řízení špičkového výkonu,
• Řízení výroby solárních elektráren,
• Optimalizace spotřeby elektrické energie.

Přesné měření a analýza spotřeby energie jsou prvními kroky ke snížení spotřeby energie. K dosažení tohoto cíle potřebujete správnou technologii. Reduxi Converter umožňuje připojení měřiče AM550 k systému Reduxi prostřednictvím zařízení Reduxi Controller nebo Reduxi Gateway.

2. Pokyny pro připojení

Pro první konfiguraci je třeba připojit Reduxi Converter k Reduxi Controller nebo Reduxi Gateway k portu RS485. Pro připojení doporučujeme použít dvojitě izolovanou kroucenou dvojlinku s opletením (stíněný kabel).

• Dvojitě izolovaný kroucený pár musí být připojen následujícím způsobem: první vodič na měniči A je připojen k vodiči Reduxi A. Druhý vodič na měniči B je připojen k vodiči Reduxi B. Opletený kabel (stíněný kabel) je připojen k GND.
• Připojte měřič Iskra AM550 kabelem RJ12 k převodníku Reduxi (dbejte na to, aby pořadí vodičů v kabelu RJ12 odpovídalo pořadí na obou stranách kabelu RJ12).
• Zelená LED dioda shora by měla začít svítit.

Pro konfiguraci/instalaci softwaru navštivte webové stránky, kde najdete nejnovější dokumentaci:

support.reduxi.eu.

3. Specifikace

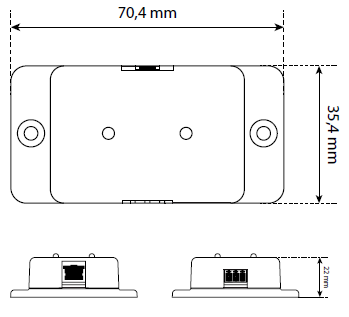

3.1. Rozměry

• Kryt stolu, který lze připojit.
• Rozměry: Rozměry: 35,4 x 70,4 x 22 mm.
• Ochrana: <IP20.
• Hmotnost: 30 g.

3.2. Technické údaje

3.3. Připojovací zástrčky

3.3.1. Zástrčky RS485

Obrázek 1: Komunikační konektory RS485 (označené číslem 1).

• Maximální rychlost přenosu dat: 921600 BAUD.

• Poloviční duplex.

• Úroveň napětí: 0 V - 5 V.

3.3.2. Zástrčky RJ12

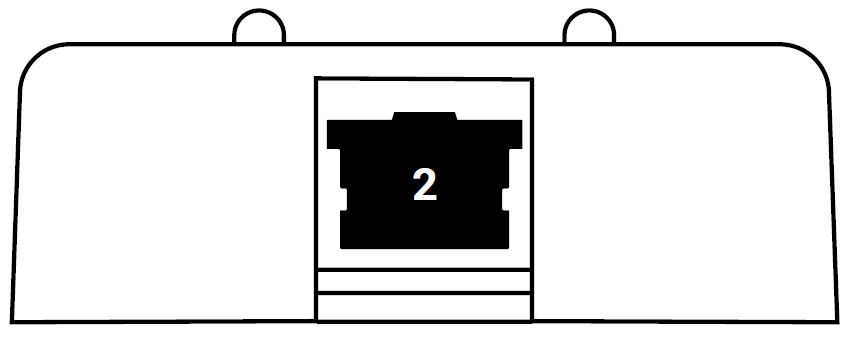

Obrázek 2: Komunikační zástrčky RJ12 (označené číslem 2).

1. Napájení +5 V DC.
2. Požadavek na datovou linku - výstup.
3. Datové GND.
4. NC - nepřipojeno.
5. Datová linka - vstup.
6. Napájení GND.

• Komunikace přes výstup Iskra P1.
• Úroveň napětí: 0 V - 5 V.

3.3.3. Kontrolky LED

	Zelená LED: napájení je aktivní.
	Žlutá LED: bliká během přenosu dat.

4. Obecný návod k použití

• Používáním tohoto zařízení souhlasíte s Zásady ochrany osobních údajů a Podmínky používání.
• Přečtěte si tyto pokyny a uschovejte si je pro budoucí použití. Dodržujte všechna varování a pokyny.
• Umístění: Ujistěte se, že je výrobek umístěn na stabilním, nevibrujícím povrchu.
• Rozbalování: Před připojením výrobku ke zdroji napájení odstraňte všechny obalové materiály.
• Větrání: Nepokládejte na výrobek žádné předměty.
• Vlhkost a kapaliny: Chraňte výrobek před působením kapalin, deště nebo vlhkosti.
• Čištění: Před čištěním výrobek vždy odpojte ze zásuvky. Používejte pouze měkký, suchý hadřík; vyhněte se tekutým čisticím prostředkům nebo čisticím prostředkům ve spreji.
• Volná místa: Do otvorů nevkládejte žádné předměty.
• Opravy a úpravy: V žádném případě se nepokoušejte výrobek sami otevírat nebo opravovat, protože tím ztrácíte záruku. Opravy smí provádět pouze kvalifikovaní servisní technici.
• Přemístění: Před přemístěním výrobku jej odpojte od napájení.
• Štítky: Neodstraňujte z výrobku všechny původní štítky.
• Zdroje tepla: Vyhněte se instalaci výrobku v blízkosti zdrojů tepla, jako jsou radiátory, topná tělesa nebo jiné spotřebiče, které vytvářejí teplo.
• Napájecí kabel: V případě, že je napájecí kabel poškozený, je třeba jej bezpečně nainstalovat a zajistit, aby nehrozilo nebezpečí zakopnutí nebo poškození předměty, které by jej mohly přiskřípnout nebo zkroutit.
• Příslušenství: Používejte pouze příslušenství nebo další vybavení doporučené výrobcem.
• Odpojení od sítě: Odpojte výrobek od zdroje napájení během elektrických bouří nebo pokud jej nebudete delší dobu používat.
• Požadavky na napětí: Připojte výrobek pouze k zásuvce, která odpovídá požadavkům na napětí uvedeným v tomto návodu.
• Přístup k napájení: Ujistěte se, že je vstup napájení na zařízení vždy přístupný a funkční.
• Elektrické zatížení: Nepřetěžujte elektrické zásuvky, prodlužovací šňůry ani jističe.

Výrobce

Jméno: AMIBIT d.o.o.

Adresa: Šaleška 2 a, 3320 Velenje

Identifikační číslo: 6930808000

DIČ: SI51315831

E-mail: info@reduxi.eu

Telefon: +386 (0)3 777 01 40

Dokument

Účel: Reduxi Převodník pro měřič AM550

Verze: V1.0 12.2022

Autorská práva

© 2022 AMIBIT d.o.o.

Všechna práva vyhrazena. Žádná část tohoto dokumentu nesmí být reprodukována, uložena v paměťovém a vyhledávacím systému nebo v jakékoli jiné formě, elektronické, elektrostatické, na magnetické pásce, fotokopírována nebo jinak bez předchozího písemného souhlasu společnosti AMIBIT d.o.o.
