1. Fyzické připojení

Připojte prosím RS485 k modulu CM-v-3. Identifikace modulu se liší podle volitelného doplňku, který elektroměr podporuje (RS485, CS, GSM-GPRS, UMTS(3G), proudová smyčka MODBUS TCP/IP, ETHERNET).

#1 První možnost - připojte PINy na volitelné kartě

Připojte prosím PINy volitelné karty - nastavení elektroměru Iskraemeco - Kanál 3
27: A
29: B
28: GND

#2 Druhá možnost - připojte PIN přímo na elektroměru - nastavení elektroměru Iskraemeco - Kanál 1

Od Elektro Ljubljana jsme získali informaci, že tento port je vždy aktivní a nevyžaduje další konfiguraci.

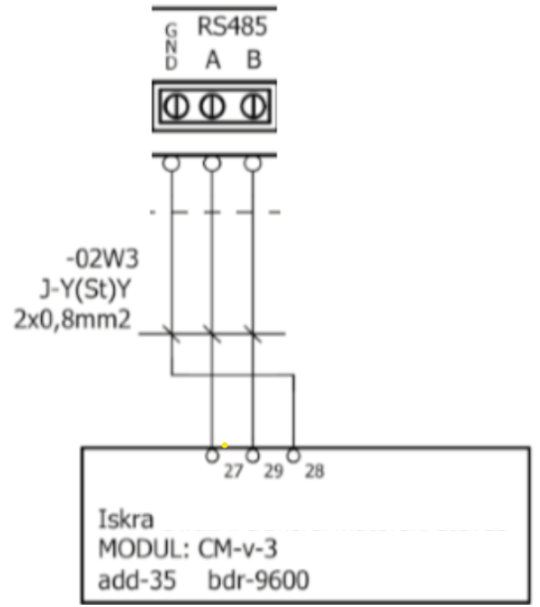

Připojte Iskraemecto MT880 k RS485

Reduxi -> Iskra MT880
PIN A -> PIN 27
PIN B -> PIN 29
PIN GND -> PIN 28

2. Získejte sériové číslo elektroměru

Sériové číslo lze odečíst z elektroměru. Podívejte se prosím na obrázek níže. Červený čtverec ukazuje poslední čtyři číslice seriálu. Další díl seriálu je z bezpečnostních důvodů skryt. Ve vašem případě si prosím přečtěte celý seriál z elektroměru.

3. Získejte Fyzickou adresu zařízení (HDLC adresa)

Adresa jsou poslední dvě čísla elektroměru sériového čísla.

Například výše uvedené sériové číslo je 59.

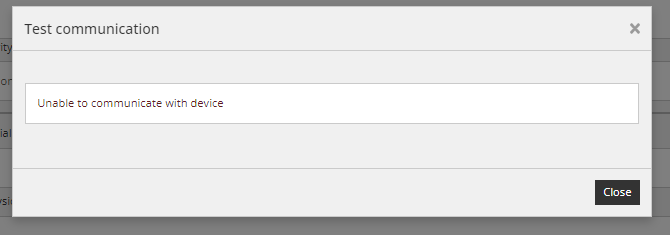

Pokud tato adresa nefunguje, musíme k sériovému číslu přidat 16. Například: 59 + 16 = 75

Vysvětlení procesu a další příklad:

4. Přidejte zařízení do Reduxi Configurator

Nejprve se můžete přihlásit do Reduxi Configurator pomocíReduxi Configurator prostřednictvím prohlížeče.

1. Klikněte na Přidat zařízení

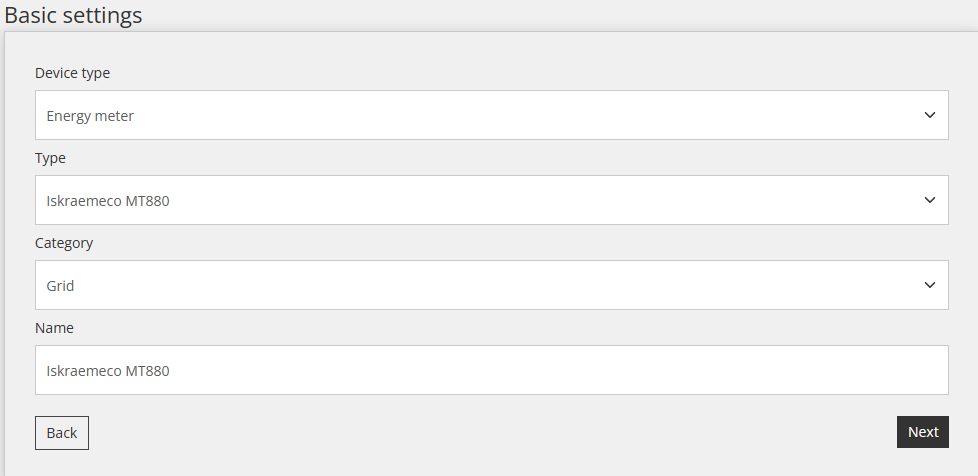

2. Zadejte Základní nastavení

3. Vyberte Komunikační kanál

4. Zadejte Konfigurace zařízení

Sériové číslo = odečtěte ho z elektroměru Iskraemeco

Fyzická adresa zařízení: viz výše

ID logického zařízení = 1 (výchozí)

Adresa klienta = 1 (výchozí)

Heslo = požádejte svého poskytovatele služeb o heslo

Externí poměr CT = poměr proudů - pokud máte 250A/5A, výsledek je 50

Externí poměr VT = poměr vysokého napětí. Pouze v případě, že je počítadlo na střední napětí místo na 230V

5. Zadejte a zvolte Pokročilá nastavení
