1. Jak psychicky propojit Landis+Gyr E570 ZMY S2 s Reduxi Controllerem?

Pro připojení přes RS485 viz obrázek níže.

2. Získejte Fyzickou adresu zařízení (HDLC adresa)

Například:

Sériové číslo: 73852799
Adresa zařízení HDLC: 2799+1000=3799

3. Přidejte zařízení do Reduxi Configurator

Nejprve se můžete přihlásit do Reduxi Configurator pomocí Reduxi Configurator prostřednictvím prohlížeče.

1. Klikněte na Přidat zařízení

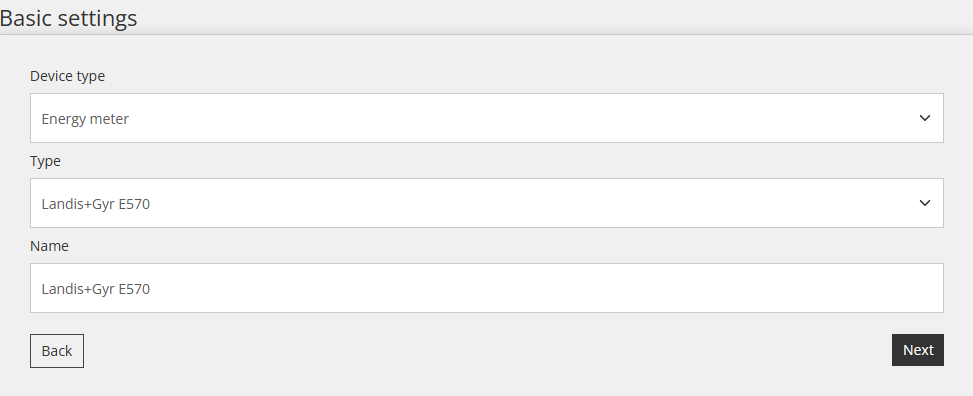

2. Zadejte Základní nastavení

3. Vyberte Komunikační kanál

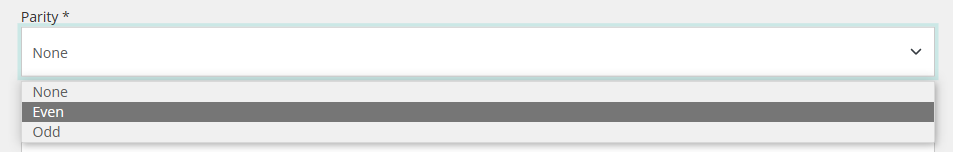

Poznámka. V závislosti na konfiguraci elektroměru musíte zvolit správnou paritu. Otestujte prosím mezi různými kombinacemi parity, abyste našli funkční nastavení.

4. Zadejte Konfigurace zařízení

Sériové číslo = odečtěte ho z elektroměru Iskraemeco

Fyzická adresa zařízení: viz výše

ID logického zařízení = 1 (výchozí)

Adresa klienta = 1 (výchozí)

Heslo = požádejte svého poskytovatele služeb o heslo

Externí poměr CT = poměr proudů - pokud máte 250A/5A, výsledek je 5

Externí poměr VT = poměr vysokého napětí. Pouze v případě, že je počítadlo na střední napětí místo na 230V

5. Zadejte a zvolte Pokročilá nastavení
