Proč se data z elektroměru zobrazují na domovské stránce Reduxi Configurator, ale ne na domovské stránce Reduxi Cloud?
Elektroměr byl přidán do Reduxi Configurator a data byla úspěšně odeslána do Reduxi Cloud, jak je vidět v grafu níže.

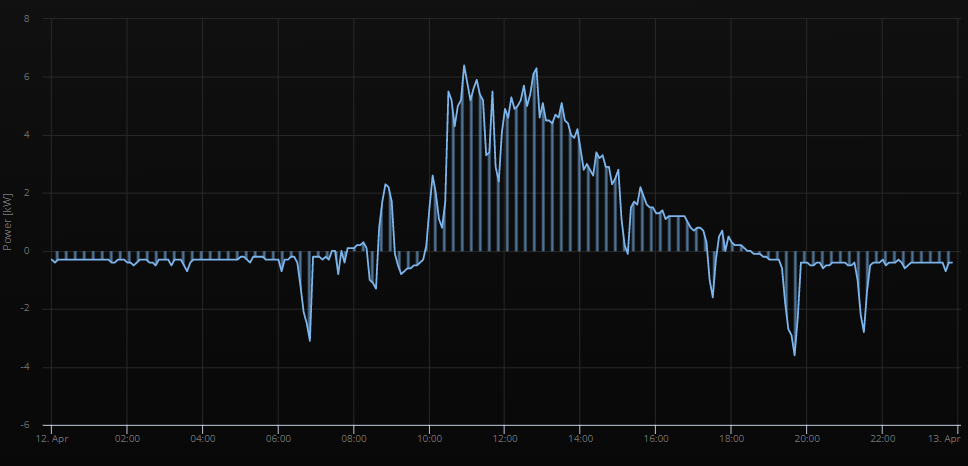

Textový popis tohoto obrázku
Snímek obrazovky spojnicového a sloupcového grafu elektroměru v tmavém tématu. Popisek osy y: Power [kW], stupnice od -6 do 8 v krocích po 2. Osa x: čas od 12. Apr do 13. Apr s popisky po dvou hodinách (02:00, 04:00, ... 22:00). Modrá čára se svislými sloupci zůstává v noci mírně pod 0 kW (asi -0,3 kW), kolem 07:00 klesne na asi -3 kW, mezi 11:00 a 13:00 vystoupí na vrchol asi 6 kW, do 16:00 až 18:00 klesne na asi 1 kW, kolem 19:30 klesne na asi -3,6 kW a v noci se vrátí na asi -0,4 kW. Není vidět žádná legenda ani název.
Proč se data z elektroměru nezobrazují na domovské stránce Reduxi Cloud?

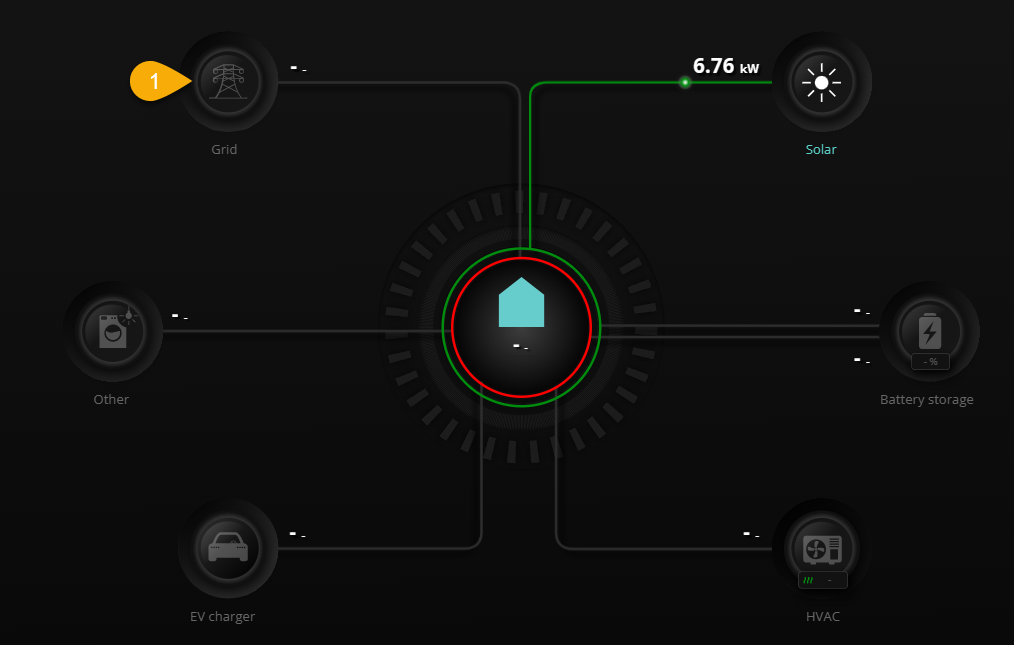

Textový popis tohoto obrázku
Snímek obrazovky domovské obrazovky Reduxi Cloud (tmavé téma) s diagramem toku energie. Uprostřed: ikona domu v kruhu s červeným a zeleným prstencem a hodnotou - (bez čísla). Solar (vpravo nahoře): 6.76 kW, spojeno zelenou čárou se středem. Grid (vlevo nahoře): hodnota -, označená oranžovým číselným štítkem 1. Other (vlevo): -; Battery storage (vpravo): -; EV charger (vlevo dole): -; HVAC (vpravo dole): -. Všechny ostatní čáry jsou šedé.
Na domovské stránce Reduxi Configurator vidíme, že se data zobrazují. V čem je problém?

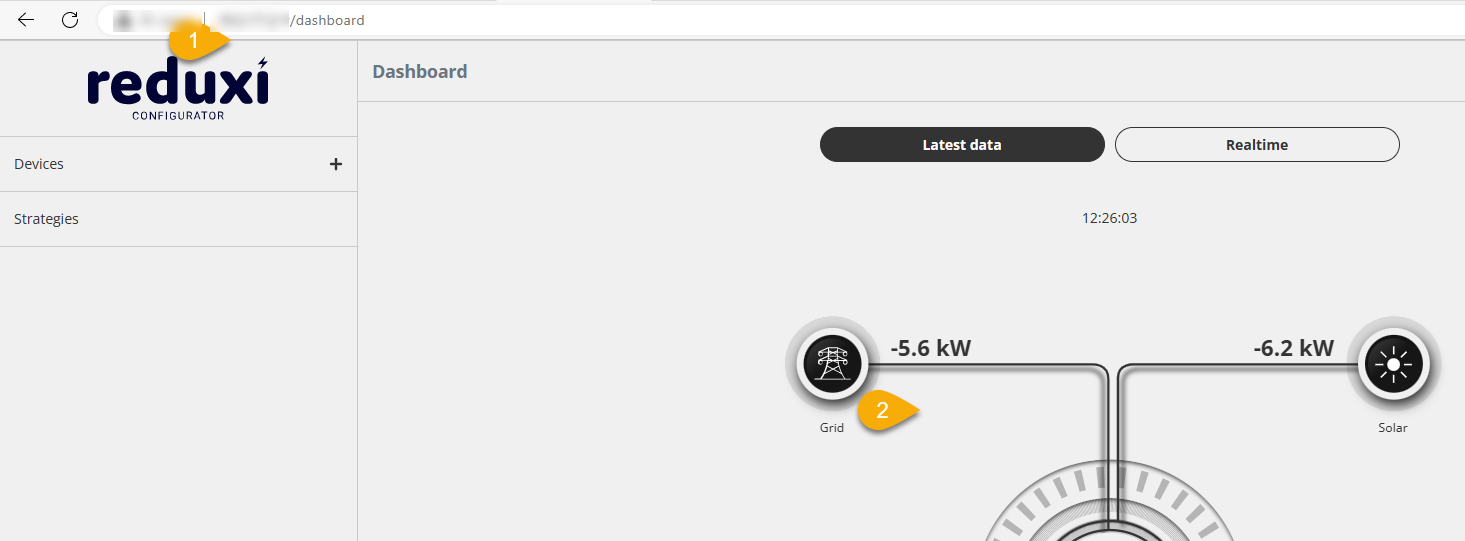

Textový popis tohoto obrázku
Snímek obrazovky Dashboardu v Reduxi Configurator v prohlížeči, dole oříznutý. Adresní řádek končí na /dashboard; oranžový štítek 1 označuje adresní řádek. Levé menu: Devices (+), Strategies. Záhlaví: Dashboard. Dvě přepínací tlačítka: Latest data (vybrané, tmavé) a Realtime. Zobrazený čas: 12:26:03. Diagram toku energie: ikona Grid s -5.6 kW (oranžový štítek 2 pod ikonou Grid) a ikona Solar s -6.2 kW; dům uprostřed je oříznutý.
Problém je v konfiguraci elektroměru. Při přidání zařízení byla jako umístění nastavena hodnota sub, nikoli main. To znamená, že Reduxi Cloud nezobrazí data elektroměru v sekci Grid.

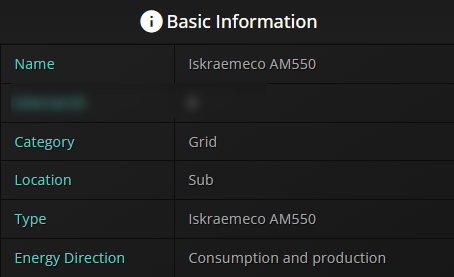

Textový popis tohoto obrázku
Snímek obrazovky tabulky v tmavém tématu s nadpisem Basic Information (s ikonou informace), vpravo oříznuté. Řádky: Name: Iskraemeco AM550; popisek a hodnota druhého řádku; Category: Grid; Location: Sub; Type: Iskraemeco AM550; Energy Direction: Consumption and production.
Můžeme to změnit v Reduxi Configurator podle následujících kroků:
1. Jak se přihlásit do Reduxi Configurator přes prohlížeč?
2. Klikněte na Settings -> Devices -> Edit energy meter device
3. Změňte umístění z "Other meters and devices" na "Main meters"

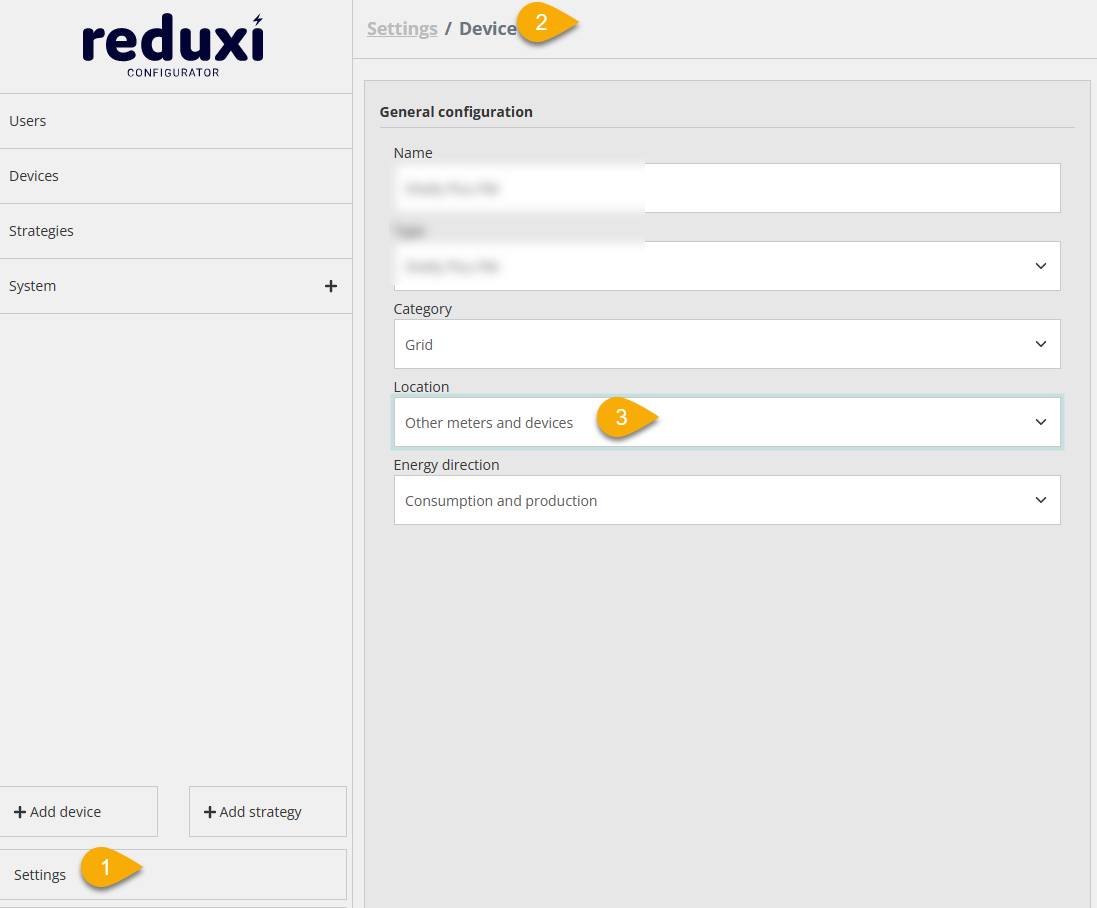

Textový popis tohoto obrázku
Snímek obrazovky Reduxi Configurator (logo: reduxi CONFIGURATOR), stránka Settings / Device. Levé menu: Users, Devices, Strategies, System (+); dole tlačítka + Add device a + Add strategy a položka Settings označená oranžovým štítkem 1. Drobečková navigace Settings / Device je označena oranžovým štítkem 2. Panel General configuration s poli: Name; Type; Category: Grid; Location: Other meters and devices (zvýrazněné pole, oranžový štítek 3); Energy direction: Consumption and production. Vpravo od polí Type, Category, Location a Energy direction jsou šipky rozbalovacích nabídek.
4. Klikněte na Save
Po změně umístění elektroměru na main se data nyní zobrazují i na domovské stránce Reduxi Cloud.

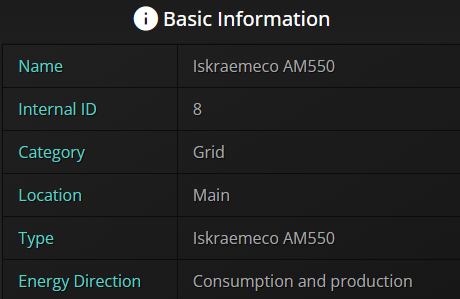

Textový popis tohoto obrázku
Snímek obrazovky tabulky v tmavém tématu s nadpisem Basic Information (s ikonou informace), vpravo oříznuté. Řádky: Name: Iskraemeco AM550; Internal ID: 8; Category: Grid; Location: Main; Type: Iskraemeco AM550; Energy Direction: Consumption and production.

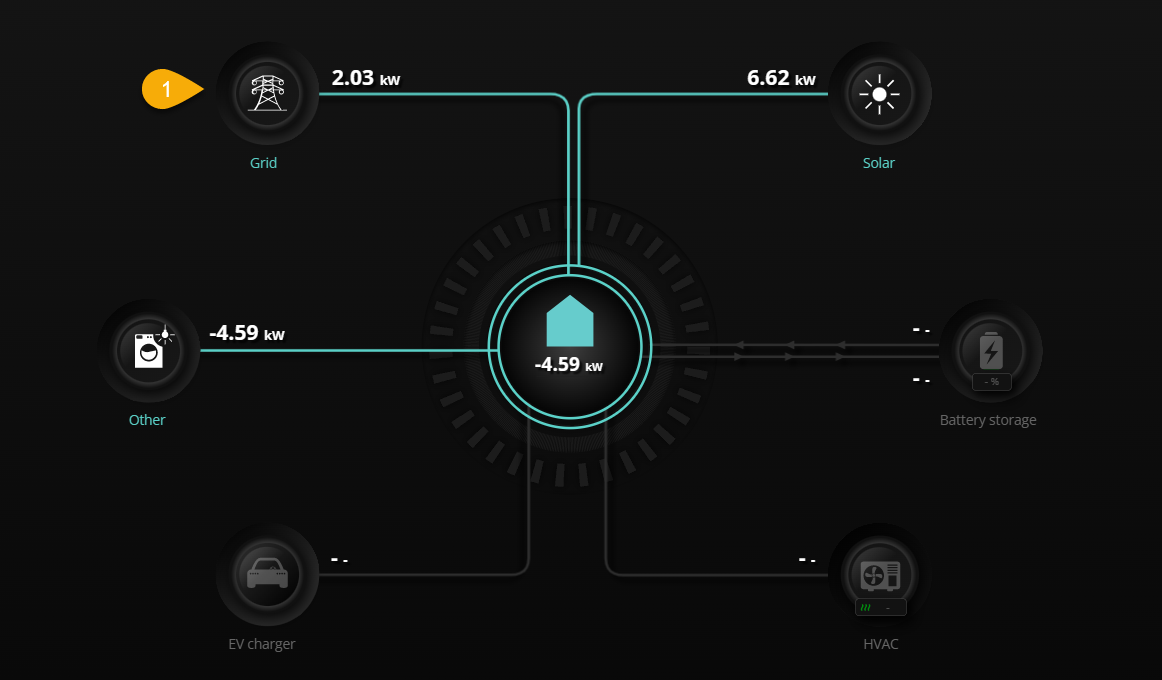

Textový popis tohoto obrázku
Snímek obrazovky domovské obrazovky Reduxi Cloud (tmavé téma) s diagramem toku energie. Uprostřed: ikona domu s -4.59 kW. Uzly: Grid (vlevo nahoře) 2.03 kW, s oranžovým číselným štítkem 1 vedle ikony Grid; Solar (vpravo nahoře) 6.62 kW; Other (vlevo) -4.59 kW; Battery storage (vpravo) s hodnotami -; EV charger (vlevo dole) s -; HVAC (vpravo dole) s -. Grid, Solar a Other jsou se středem spojeny tyrkysovými čárami; EV charger, Battery storage a HVAC jsou zašedlé.
Tento článek vznikl ve spolupráci s BVS.si.
