1. Jak nastavit rozhraní M-Bus na elektroměru Landis+Gyr E350?

Chcete-li nakonfigurovat elektroměr, postupujte podle článku Jak nakonfigurovat Landis+Gyr E350 ali E450 v nástroji MAP120.

2. Fyzické připojení

Připojte M-BUS na elektroměru přímo k Reduxi Landis Converter RS485-M-BUS. První čtyři piny na elektroměru jsou k dispozici pro M-BUS. Obrázek níže ukazuje, že můžete použít první dva kolíky nalevo nebo 3. a 4. kolíky nalevo.

Ze strany Reduxi Landis Converter RS485 se prosím připojte k Reduxi Controller nebo Reduxi Gateway a vyberte port jedna nebo port dva:

A->A

B->B

GND->GND

Na rozhraní se objevilo zelené světlo a blikající žlutá barva. Pokud žlutá barva nebliká, elektroměr není nastaven z elektrorozvodu a neodesílá data.

3. Získejte sériové číslo elektroměru

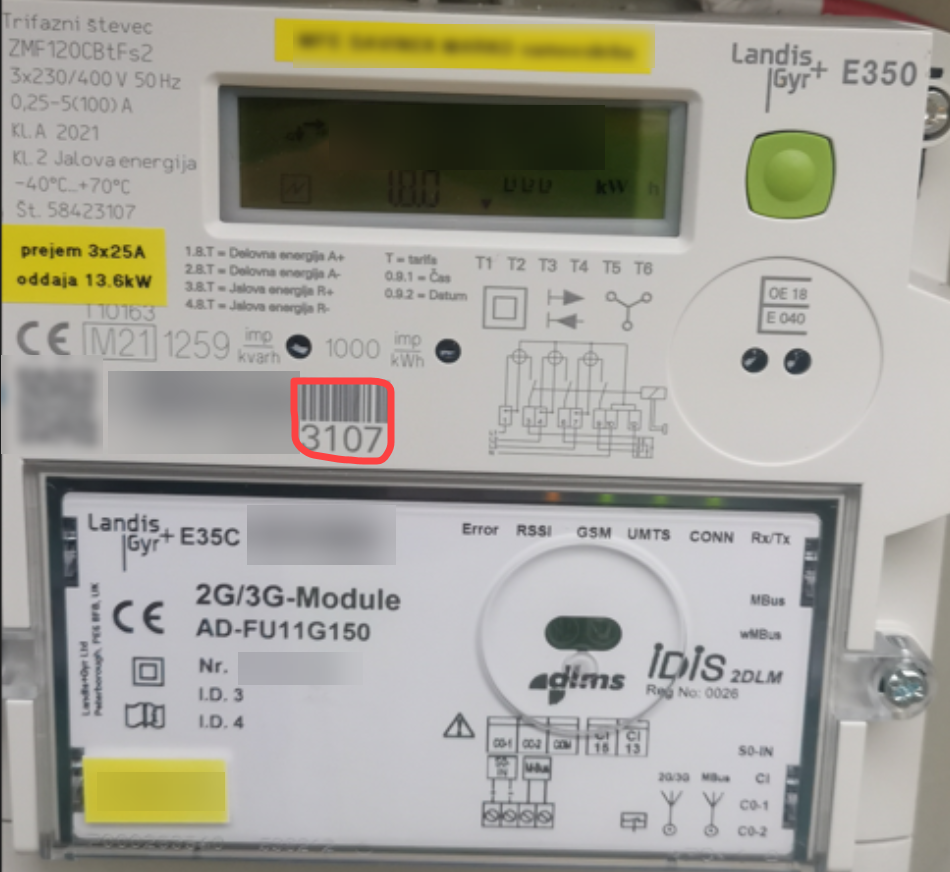

Sériové číslo lze odečíst z elektroměru. Podívejte se prosím na obrázek níže. Červený čtverec ukazuje poslední čtyři číslice seriálu. Další díl seriálu je z bezpečnostních důvodů skryt. Ve vašem případě si prosím přečtěte celý seriál z elektroměru.

4. ZískejteAdresa fyzického zařízení (HDLC adresa)

Adresa jsou poslední čtyři čísla sériového čísla elektroměru.

Například výše uvedené sériové číslo je 3107+1000=4107.

5. Přidejte zařízení do Reduxi Configurator

Nejprve se můžete přihlásit do Reduxi Configurator pomocí Reduxi Configurator prostřednictvím prohlížeče.

1. Klikněte na Přidat zařízení

2. Zadejte Základní nastavení

3. Vyberte Komunikační kanál

4. Vyberte Konfigurace zařízení

5. Test komunikace

5. Zadejte a zvolte Pokročilá nastavení
