1. Úvod

Brána Reduxi umožňuje připojit zařízení k systému Reduxi prostřednictvím místní sítě nebo bezdrátově. Nejčastěji se používá k připojení zařízení, která nejsou snadno přístupná nebo je problém s připojením pomocí fyzického kabelu.

Pro nastavení a provoz systému Reduxi je třeba:

1. Zapojte bránu Reduxi.
2. Připojte se k webovému rozhraní Reduxi Gateway,

Tento návod k obsluze popisuje webové rozhraní Reduxi Gateway.

Poznámka: Pokyny pro připojení řídicí jednotky a Pokyny pro používání webové aplikace naleznete na našich webových stránkách podpory - support.reduxi.eu.

2. Přístup k řídicí jednotce pomocí webového rozhraní Reduxi

Brána Reduxi Gateway má vestavěné webové rozhraní. Webové rozhraní umožňuje snadný přístup k řídicí jednotce, takže Reduxi Gateway může odesílat data z připojeného zařízení do Reduxi Controller.

Po úspěšném připojení brány použijte nástroj Reduxi Gateway Configurator pro přístup k bráně podle následujících kroků:

1. Zjištění IP adresy řadiče.
2. Přihlaste se do konfigurátoru brány Reduxi prostřednictvím prohlížeče.

2.1. Získání IP adresy brány pro první připojení

K webovému rozhraní Reduxi můžete přistupovat prostřednictvím IP adresy brány. IP adresu brány můžete získat dvěma způsoby:

• použijte IP adresu řadiče nastavenou z výroby,

nebo

• používat automaticky přidělenou IP adresu (protokol DHCP).

2.1.1. IP adresa řídicí jednotky nastavená z výroby

Předpokládejme, že při prvním připojení brány k síti použijete IP adresu nastavenou z výroby. V takovém případě je třeba nejprve počítači přiřadit statickou IP adresu a připojit bránu Reduxi pomocí kabelu UTP k počítači.

IP adresa Reduxi Gateway nastavená z výroby:

• 10.100.100.50

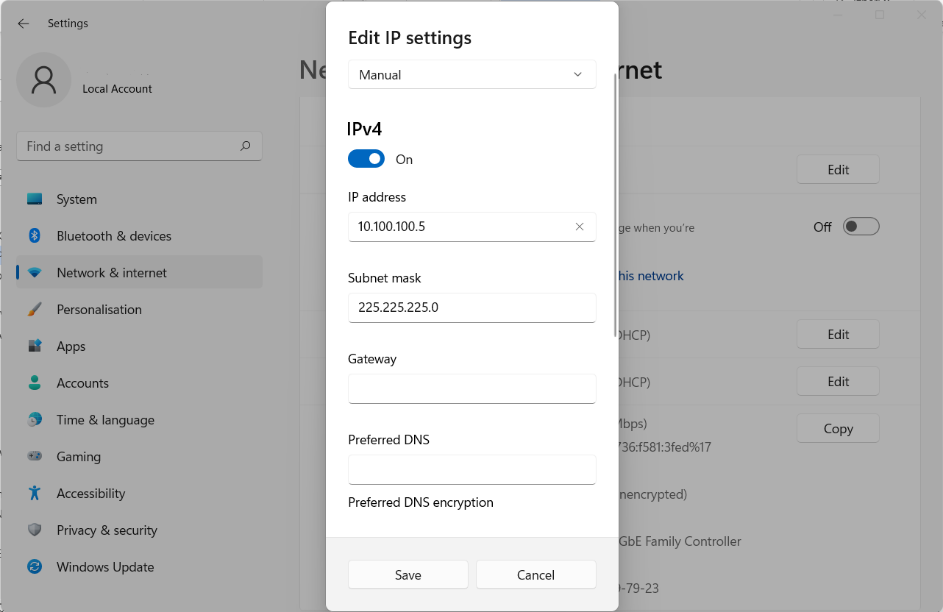

Nastavte statickou IP adresu počítače: 10.100.100.X (místo X zadejte libovolné číslo od 2 do 253, např. 10.100.100.5 kromě 50, které je již řídicí jednotce přiřazeno).

Po úspěšném přiřazení statické IP adresy počítači zadejte do prohlížeče IP adresu brány nastavenou z výroby. Prohlížeč vás přesměruje na přihlašovací stránku webového rozhraní Reduxi.

Poznámka: IP adresa nastavená z výroby slouží jako připojení, které je vždy k dispozici bez ohledu na nastavení brány Reduxi.

2.1.2. Automaticky přidělená IP adresa (protokol DHCP)

Pokud je v síti nakonfigurován protokol DHCP, počítač automaticky získá IP adresu. V tomto případě je bráně automaticky přiřazena také IP adresa. IP adresu brány Reduxi lze zjistit pomocí softwaru. Doporučujeme použít bezplatný software Advanced IP Scanner(www.advanced-ip-scanner.com):

1. Otevřete webovou stránku Advanced IP Scanner .
2. Stáhněte si software.
3. Klikněte na tlačítko "Scan".
4. Najít bránu Reduxi.
5. Zadejte IP adresu řídicí jednotky Reduxi do prohlížeče, který vás přesměruje na přihlášení do Reduxi Configurator.

2.2 Přihlášení

Pokud:

• správně zapojil Gatway,
• zadal do prohlížeče správnou IP adresu Gatway,

budete přesměrováni na přihlašovací stránku Reduxi Gateway.

Chcete-li se přihlásit do služby Reduxi Gateway, zadejte uživatelské jméno a heslo nastavené z výroby:

• Uživatelské jméno: admin
• Heslo: admin

Poznámka: V případě neúspěšného přihlášení se zobrazí chybové hlášení. Ujistěte se, že jste zadali správné údaje. Pokud máte s přihlášením stále problémy, neváhejte se obrátit na naši podporu: support@reduxi.eu support@reduxi.eu.

3. První stránka brány Reduxi

Po úspěšném přihlášení budete přesměrováni na první stránku služby Reduxi Gateway. Jakmile se dostanete na tuto stránku, můžete se vždy dostat na titulní stránku kliknutím na logo Reduxi (vlevo nahoře).

Na titulní stránce máte přístup k:

• Informace,
• LAN,
• WLAN.

3.1. Informace

Informace umožňují zobrazit aktuální stav připojení LAN, WLAN, IP adresu brány Reduxi, dobu provozu, přijaté a odeslané balíčky a verzi FW.

3.2. LAN

Na této kartě můžete konfigurovat nastavení místní sítě brány Reduxi. Můžete také změnit připojení ze statického na DCHP.

Po kliknutí na tlačítko Uložit klikněte na kartu Informace a ověřte, zda připojení funguje.

3.3. WLAN

Na této kartě můžete nakonfigurovat síťová nastavení Reduxi Gateway WLAN pro připojení k síti Wi-fi. Reduxi Controller musí být připojen ke stejné síti (bez ohledu na typ připojení Wi-fi nebo místní sítě), aby data přenášená z Reduxi Gateway mohla být přijímána Reduxi Controllerem. Můžete také změnit připojení Wi-fi ze statického na DCHP.

Po kliknutí na tlačítko Uložit klikněte na kartu Informace a ověřte, zda připojení funguje.

4. Povezovanje naprav s Reduxi Gateway

Přes připojení RS485 můžete do systému Reduxi přidat externí zařízení, která chcete měřit a regulovat. Po úspěšném připojení zařízení a kontrole, zda jsou Reduxi Controller a brána ve stejné síti, přejděte do Reduxi Controller a přidejte zařízení. Jako typ připojení můžete použít bránu Reduxi.

V části IP použijte bránu IP Reduxi. Doporučujeme nastavit statickou IP adresu pro bránu Reduxi. V opačném případě budete muset neustále měnit IP v konfiguraci.
