Reduxi Převodník pro Landis+Gyr E350, 450 metr

Aktualizováno

1. Úvod

Vítejte ve světě Reduxi, který vám umožní převzít kontrolu nad náklady na energii a efektivním využíváním elektřiny pro udržitelný rozvoj. Hlavní vlastnosti:

  • Řízení špičkového výkonu,
  • Řízení výroby solárních elektráren,
  • Optimalizace spotřeby elektrické energie.

Přesné měření a analýza spotřeby energie jsou prvními kroky ke snížení spotřeby energie. K dosažení tohoto cíle potřebujete správnou technologii. Reduxi Converter umožňuje připojení měřiče Landis+Gyr E350, 450 k systému Reduxi prostřednictvím Reduxi Controller nebo Reduxi Gateway.

reduxi_pretvornik_all_connectors-Landis_M-bus (1).jpg

2. Pokyny pro připojení

Pro první konfiguraci je třeba připojit Reduxi Converter k Reduxi Controller nebo Reduxi Gateway k portu RS485. Pro připojení doporučujeme použít dvojitě izolovanou kroucenou dvojlinku s opletením (stíněný kabel).



  • Dvojitě izolovaný kroucený pár musí být připojen následujícím způsobem: první vodič na měniči A je připojen k vodiči Reduxi A. Druhý vodič na měniči B je připojen k vodiči Reduxi B. Opletený kabel (stíněný kabel) je připojen k GND.
  • Připojení Landis+Gyr E350, 450 metrů s dvouvodičovým kabelem k převodníku Reduxi
  • Zelená LED dioda shora by měla začít svítit.



Pro konfiguraci/instalaci softwaru navštivte webové stránky, kde najdete nejnovější dokumentaci:

support.reduxi.eu.


3. Specifikace

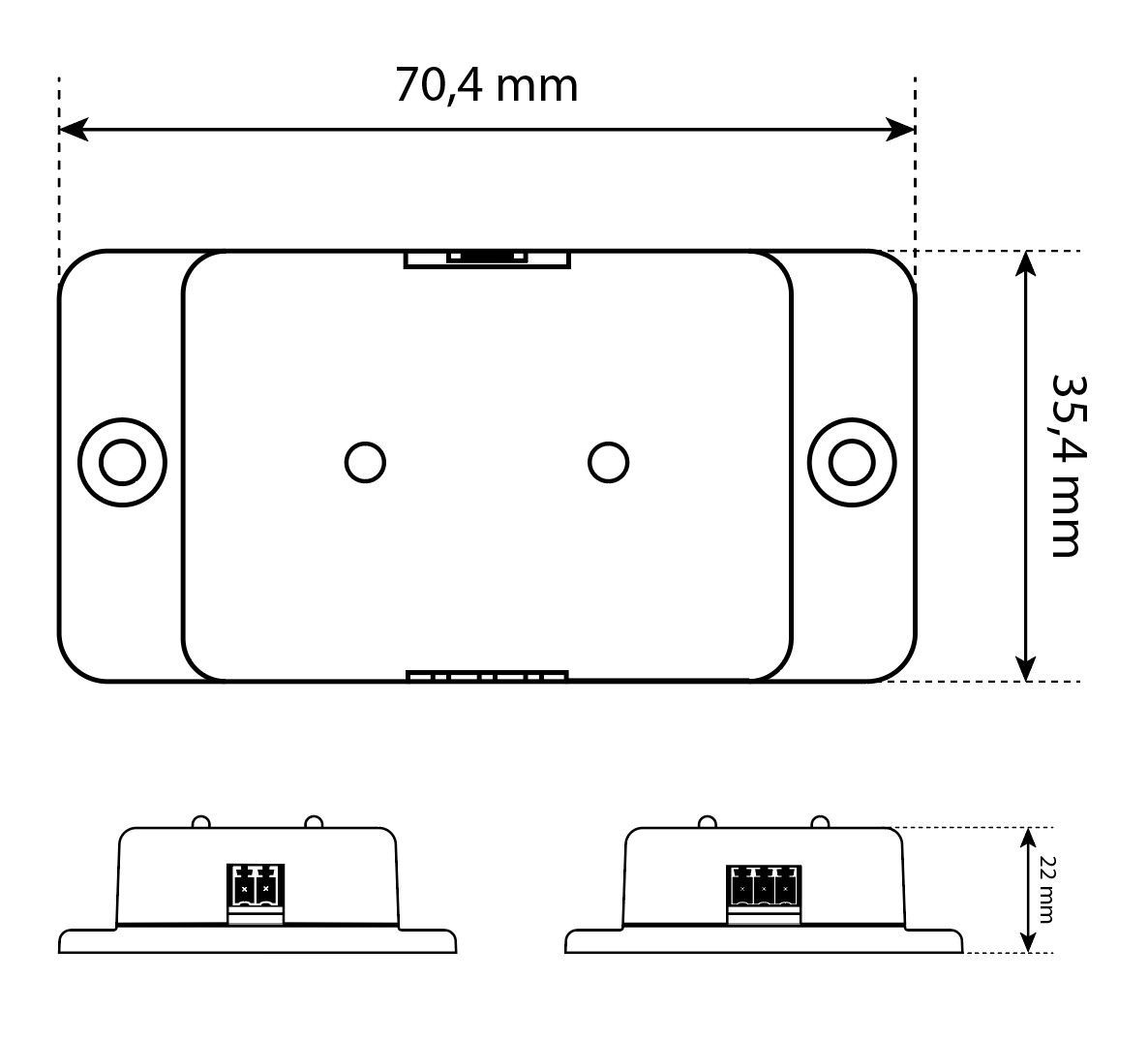

3.1. Rozměry

  • Kryt stolu, který lze připojit.
  • Rozměry: Rozměry: 35,4 x 70,4 x 22 mm.
  • Ochrana: <IP20.
  • Hmotnost: 30 g.


Délka: 35,4 mm Šířka: 70,4 mm Výška: 22 mm



3.2. Technické údaje

POWER DODÁVKA

Napájení

Landis+Gyr E350, 450 metrů



PINS

Landis+Gyr E350, 450 metrů

1x 2-pinový konektor

RS485

1x 3pinový konektor



CONNECTIVITY

RS485

V závislosti na nastavení měřiče (příklad: 1x 115200 BAUD half duplex).

Landis+Gyr E350, 450 metrů

M-BUS



OSTATNÍ

Rozsah provozních teplot

Od 0 °C do +40 °C

Rozsah skladovacích teplot

Od -10 °C do +70 °C

Relativní vlhkost během provozu

< 95% (nekondenzuje)

Ochrana

< IP20



3.3. Připojovací zástrčky

3.3.1. Zástrčky RS485

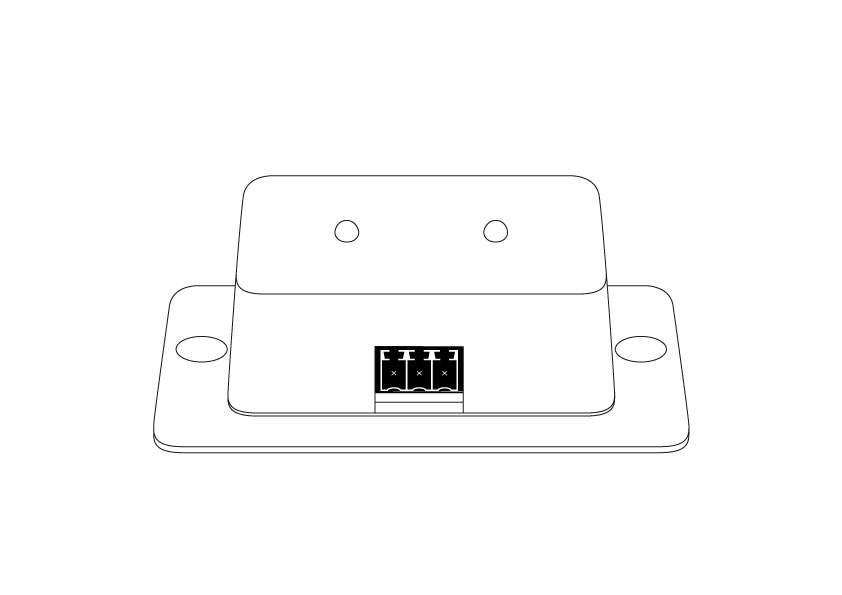

Obrázek 1: Komunikační konektory RS485 (označené číslem 1).

  • Maximální rychlost přenosu dat: 921600 BAUD.

  • Poloviční duplex.

  • Úroveň napětí: 0 V - 5 V.



3.3.2. M-BUS

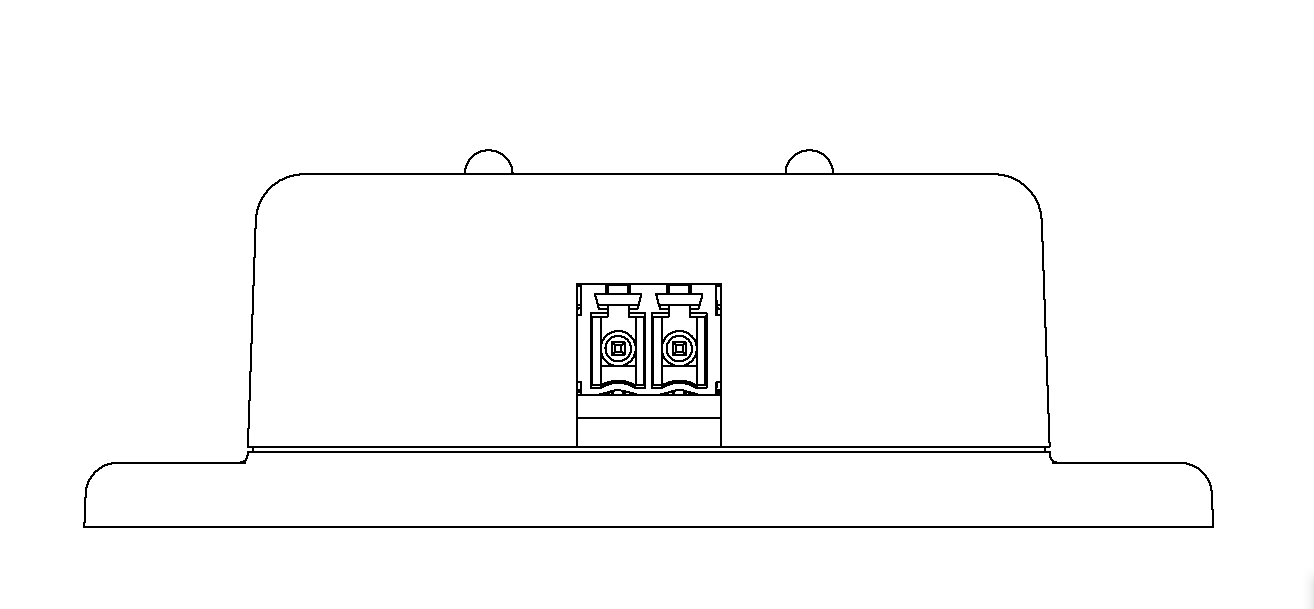

Obrázek 2: Komunikační konektory 1x 2pólový konektor (označený číslem 2).

  1. M-BUS
  2. M-BUS
  • Komunikace přes výstup M-BUS.
  • Úroveň napětí: 12 V - 38 V.



3.3.3. Kontrolky LED


Zelená LED: napájení je aktivní.

Žlutá LED: bliká během přenosu dat.



4. Obecný návod k použití

  • Používáním tohoto zařízení souhlasíte s Zásady ochrany osobních údajů a Podmínky používání.
  • Přečtěte si tyto pokyny a uschovejte si je pro budoucí použití. Dodržujte všechna varování a pokyny.
  • Umístění: Ujistěte se, že je výrobek umístěn na stabilním, nevibrujícím povrchu.
  • Rozbalování: Před připojením výrobku ke zdroji napájení odstraňte všechny obalové materiály.
  • Větrání: Nepokládejte na výrobek žádné předměty.
  • Vlhkost a kapaliny: Chraňte výrobek před působením kapalin, deště nebo vlhkosti.
  • Čištění: Před čištěním výrobek vždy odpojte ze zásuvky. Používejte pouze měkký, suchý hadřík; vyhněte se tekutým čisticím prostředkům nebo čisticím prostředkům ve spreji.
  • Volná místa: Do otvorů nevkládejte žádné předměty.
  • Opravy a úpravy: V žádném případě se nepokoušejte výrobek sami otevírat nebo opravovat, protože tím ztrácíte záruku. Opravy smí provádět pouze kvalifikovaní servisní technici.
  • Přemístění: Před přemístěním výrobku jej odpojte od napájení.
  • Štítky: Neodstraňujte z výrobku všechny původní štítky.
  • Zdroje tepla: Vyhněte se instalaci výrobku v blízkosti zdrojů tepla, jako jsou radiátory, topná tělesa nebo jiné spotřebiče, které vytvářejí teplo.
  • Napájecí kabel: V případě, že je napájecí kabel poškozený, je třeba jej bezpečně nainstalovat a zajistit, aby nehrozilo nebezpečí zakopnutí nebo poškození předměty, které by jej mohly přiskřípnout nebo zkroutit.
  • Příslušenství: Používejte pouze příslušenství nebo další vybavení doporučené výrobcem.
  • Odpojení od sítě: Odpojte výrobek od zdroje napájení během elektrických bouří nebo pokud jej nebudete delší dobu používat.
  • Požadavky na napětí: Připojte výrobek pouze k zásuvce, která odpovídá požadavkům na napětí uvedeným v tomto návodu.
  • Přístup k napájení: Ujistěte se, že je vstup napájení na zařízení vždy přístupný a funkční.
  • Elektrické zatížení: Nepřetěžujte elektrické zásuvky, prodlužovací šňůry ani jističe.



Výrobce

Jméno: AMIBIT d.o.o.

Adresa: Šaleška 2 a, 3320 Velenje

Identifikační číslo: 6930808000

DIČ: SI51315831

E-mail: info@reduxi.eu

Telefon: +386 (0)3 777 01 40



Dokument

Účel: Převodník Reduxi pro Landis+Gyr E350, 450 metr

Verze: V1.0 12.2022
