1. Nastavení nabíjecí stanice ABB Terra

Pokud chceme, aby byl Reduxi Controller připojen k nabíjecí stanici ABB Terra, je nutné upravit konkrétní nastavení v samotné nabíjecí stanici.

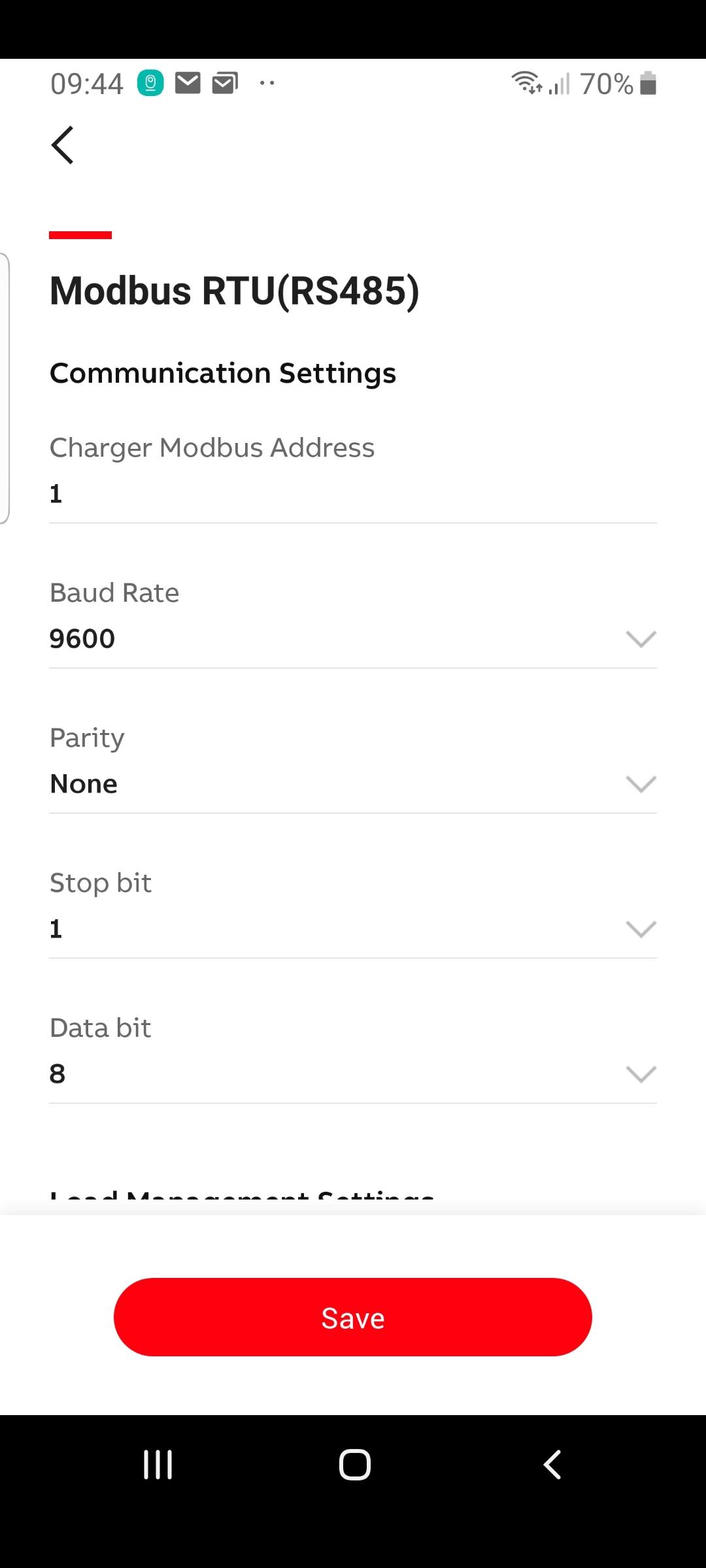

V konfiguraci zařízení je nutné nastavit komunikaci Modbus na slave.

2. Přidání zařízení do Reduxi

Jakmile je nabíjecí stanice ABB Terra EV správně nakonfigurována a připojena k ovladači Reduxi, lze ji přidat k ovladači Reduxi. Pokyny pro přístup k ovladači jsou k dispozici na odkazu Reduxi Controller.

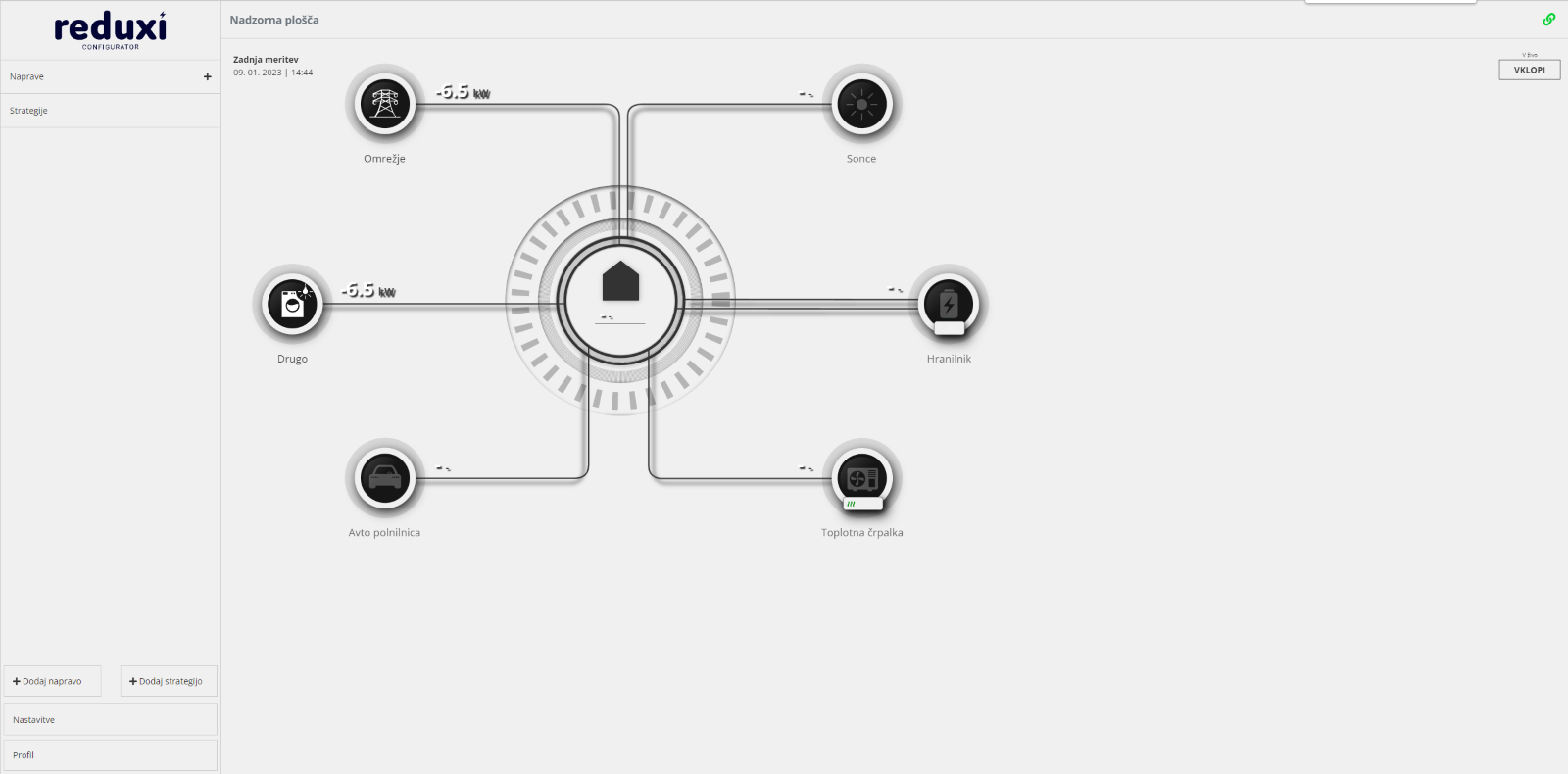

Po přihlášení do Reduxi Configurator se zobrazí dashboard. Chcete-li přidat zařízení, vyberte možnost Přidat zařízení v levém dolním okně.

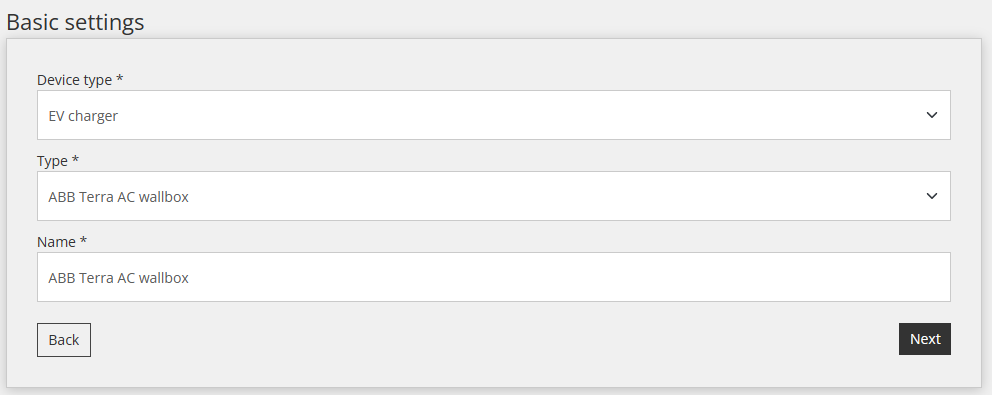

V dalším kroku vyberte typ zařízení, zadejte a zadejte název přidávaného zařízení. V našem případě při přidávání nabíjecí stanice ABB Terra vybíráme:

• v poli typ zařízení: Nabíječka do auta,
• v krabici typ: ABB Terra AC wallbox a
• v poli Název: zadejte libovolný název (například nabíjecí stanice ABB Terra, nabíjecí stanice).

Po zadání informací klikněte na možnost vpravo dole Další.

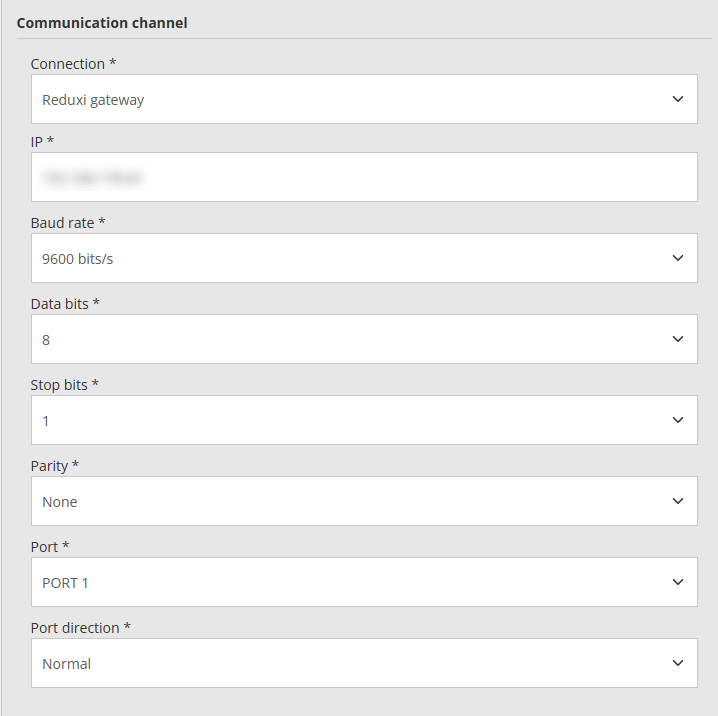

V dalším okně definujeme komunikační kanál a nakonfigurujeme zařízení. Obrázek níže ukazuje konfigurátor pro připojení přes Reduxi Gateway.

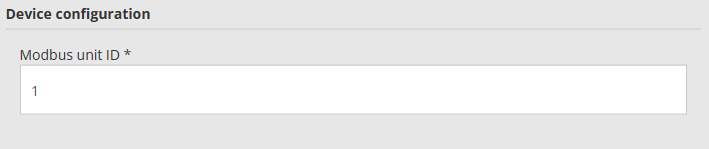

Normálně je ID jednotky Modbus nastaveno na 1.

Pomocí tlačítka otestovat komunikaci zkontrolujte, zda je komunikace zařízení správně nastavena.

Když dostaneme odpověď, že obě zařízení spolu úspěšně komunikují, můžeme zvolit možnost Další.

V posledním okně přidání nabíjecí stanice Schrack si můžete upravit určitá nastavení podle vlastních potřeb.

3. Zobrazení dat z nabíjecí stanice pro elektromobily ABB Terra

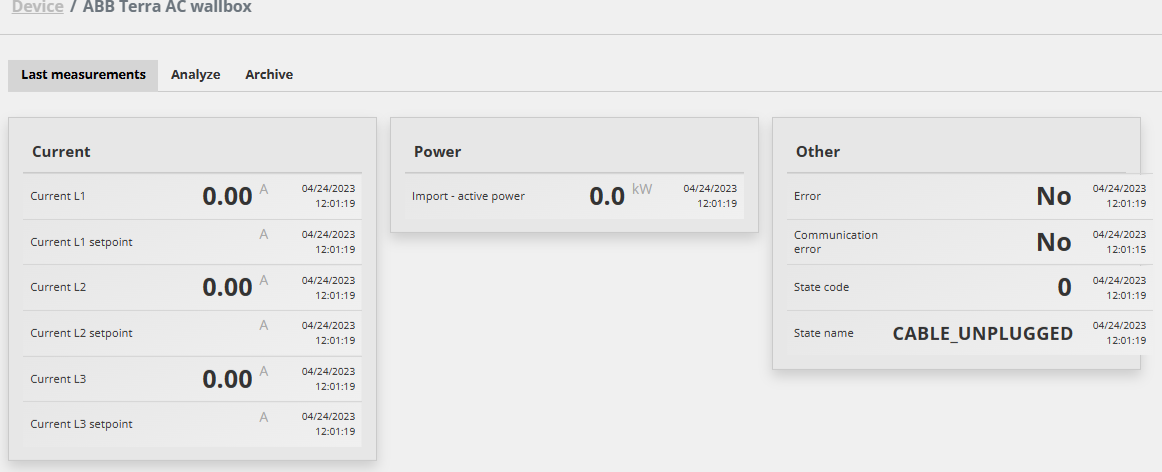

Jakmile je nabíjecí stanice ABB Terra EV úspěšně přidána, lze ji nalézt mezi přidanými zařízeními. Pokud ji vybereme, zobrazí se poslední měření z nabíjecí stanice.

Tento článek byl napsán ve spolupráci s E-ING.
