1. Jak nakonfigurovat střídač SolarEdge Solar Power Plant, aby umožňoval komunikaci Modbus TCP s regulátorem Reduxi?

1.1 Vypněte střídač

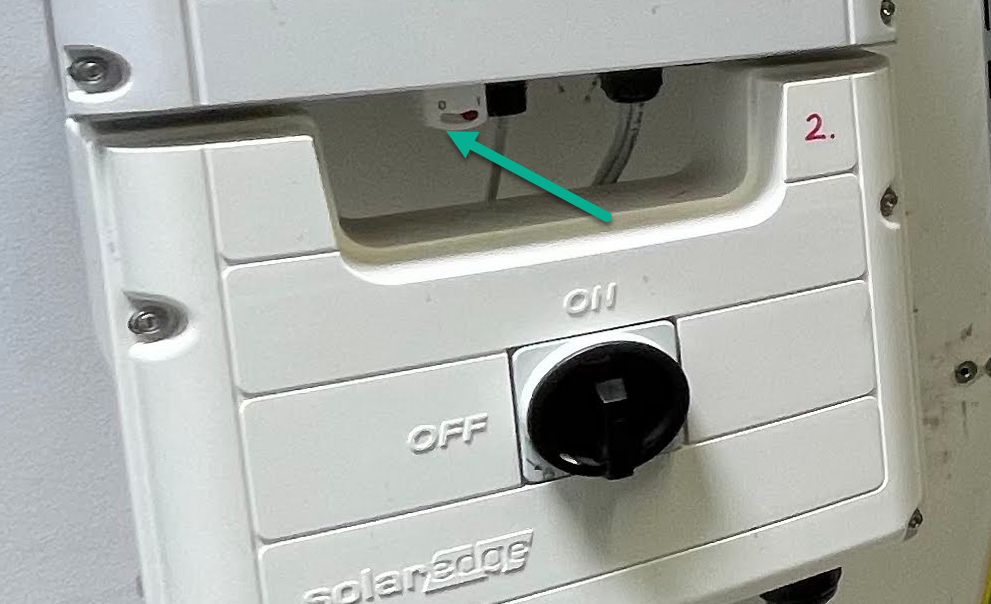

Vypněte měnič pomocí spínače ve spodní části předního panelu. Přesuňte přepínač z 1 do 0.

Počkejte, až výroba energie střídače klesne na 0 W.

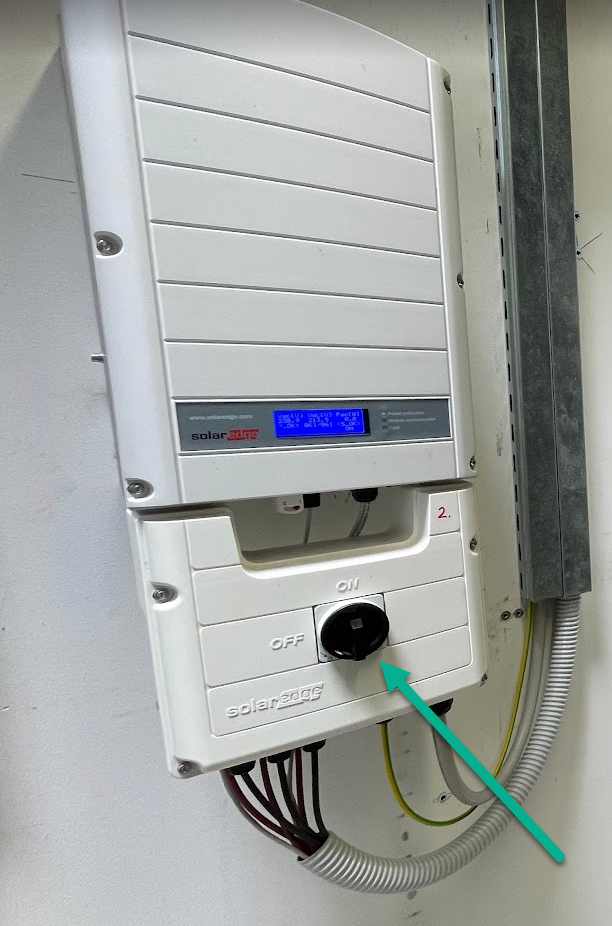

Přepněte také hlavní vypínač z polohy ON do polohy OFF.

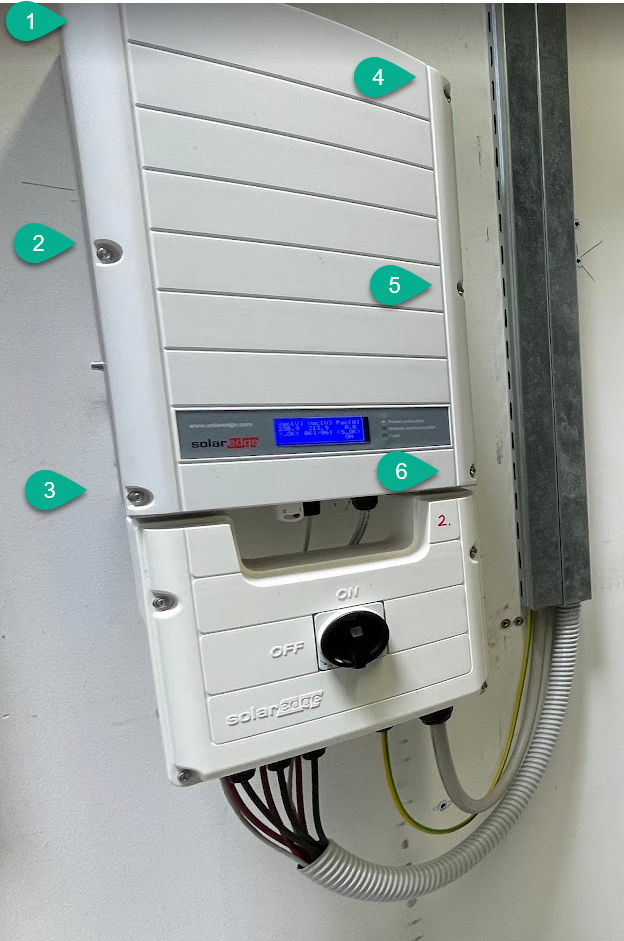

1.1 Odšroubujte 6x šrouby na předním krytu

1.2 Povolit konfiguraci režimu zobrazení

Přejděte na zobrazovací jednotku, kde najdete čtyři malá tlačítka, a stiskněte a podržte to pravé po dobu 4 sekund.

1.3 Budete muset zadat heslo

Výchozí heslo je „12312312“ (najdete v dokumentaci SolarEdge) stisknutím různých tlačítek. Druhé tlačítko je pro číslo 1, třetí je pro číslo 2 a čtvrté je pro číslo 3.

Po vložení správného hesla automaticky přejde do další nabídky.

1.4 Nastavte správnou komunikaci

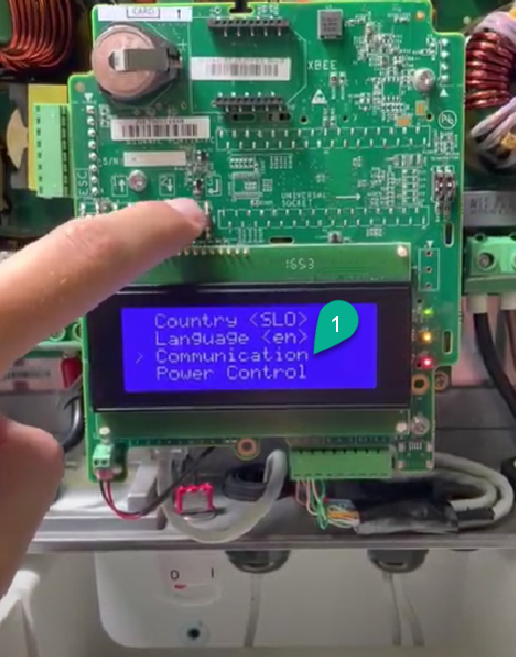

Stisknutím třetího tlačítka přejdete v nabídce dolů. Stiskněte třetí tlačítko tolikrát, že znak ">" bude na pozici "Komunikace" a stiskněte čtvrté tlačítko pro vstup do tohoto menu komunikace.

1.5 Nastavení TCP spojení

Zkontrolujte prosím konfiguraci LAN a povolte komunikaci Modbus TCP. Nastavte Modbus TCP port a definujte statickou IP síť (doporučeno).

1.5.1 Vyberte LAN Conf menu

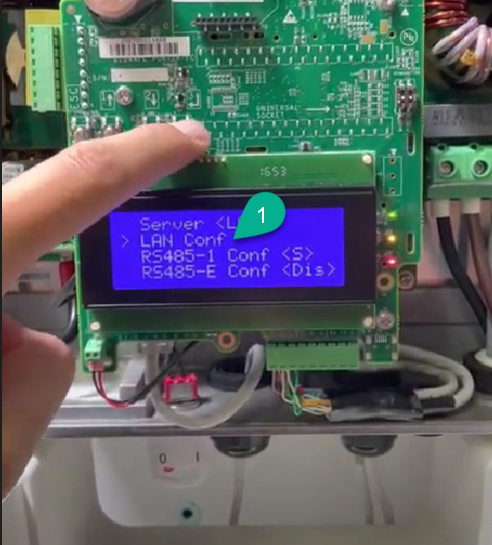

Znovu stiskněte třetí tlačítko pro přechod v nabídce dolů a vyberte „LAN Conf“ a čtvrté tlačítko pro vstup do nabídky „LAN Conf“.

1.5.2 Vyberte Nabídka Konfigurace IP

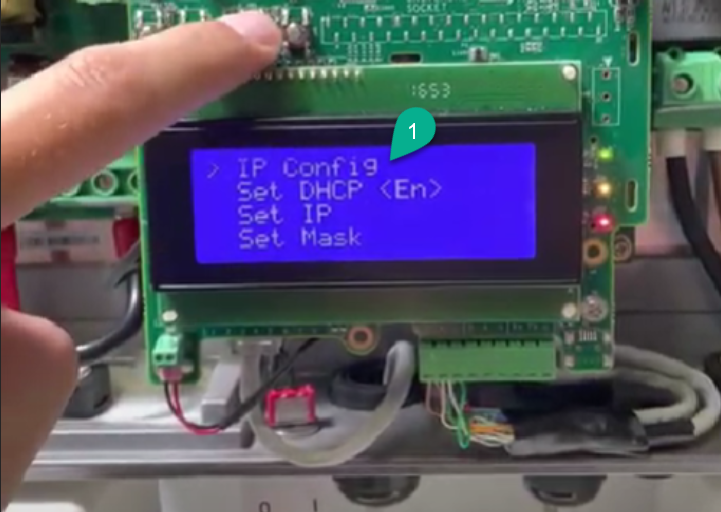

1.5.2 Konfigurace nastavení IP Config

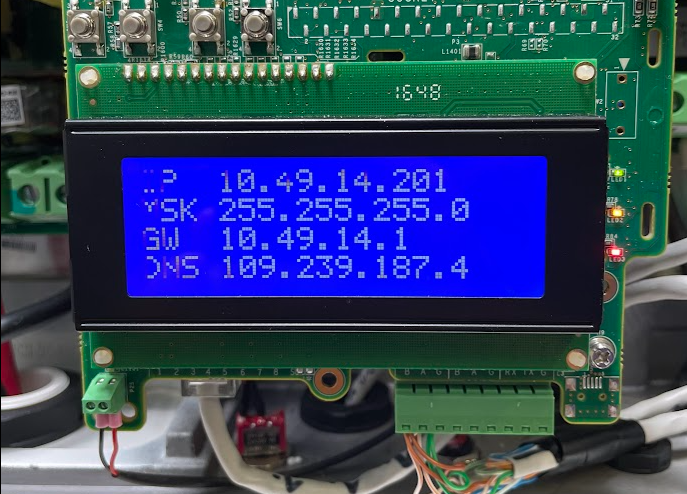

Vložte statickou „IP adresu“, masku, GW a DNS (volitelné).

Stisknutím čtvrtého tlačítka a jeho přidržením potvrdíte nastavení vkládání.

1.6 Vraťte se do hlavní nabídky

Vraťte se do nabídky stisknutím prvního tlačítka.

1.7 Nastavení portu serveru

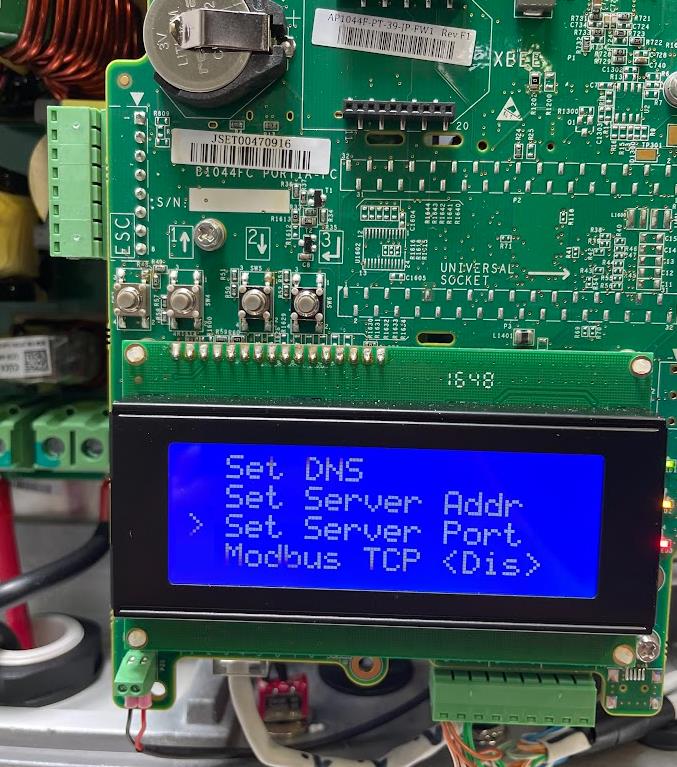

Stiskněte třetí tlačítko, přejděte do nabídky "Set Server Addr" a vložte ID jednotky Modbus. Po jeho vložení podržte čtvrté tlačítko, počkejte, až se objeví informace „Applied“ a poté jej uvolněte.

Stisknutím prvního tlačítka se vraťte do popsané nabídky.

1.8 Nastavení Modbus TCP <Dis>

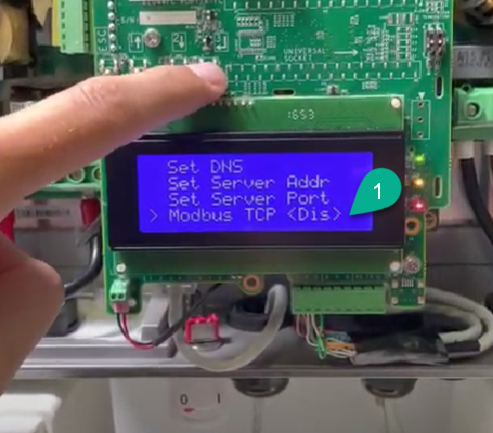

Stisknutím třetího tlačítka přejděte v nabídce dolů a stisknutím čtvrtého tlačítka vyberte „Modbus TCP <Dis>“.

1.8.1 Nastavení čísla portu

Vložte číslo portu (výchozí je 502). Můžete jej změnit stisknutím druhého a třetího tlačítka nebo opuštěním portu číslo 502 a podržením čtvrtého tlačítka, dokud neuvidíte upozornění „použito“. Jakmile uvidíte tuto zprávu, uvolněte čtvrté tlačítko.

1.8.2 Uzamknout obrazovku

Stisknutím prvního tlačítka se vrátíte do nabídky a uzamknete obrazovku.
Pokud jej nezamknete ručně, automaticky se za 10-15 minut uzamkne zpět a vypne se jeho podsvícení.

1.9 Shromážděte informace pro Reduxi Configurator

Nyní jste hotovi s konfigurací a můžete přidat měnič do řídicí jednotky pomocí statické IP adresy, portu a ID jednotky Modbus, které jste zadali.

2. Přidejte zařízení do Reduxi Configurator

Nejprve se můžete přihlásit do Reduxi Configurator pomocíReduxi Configurator prostřednictvím prohlížeče.

1. Klikněte na Přidat zařízení

2. Zadejte Základní nastavení

3. Vyberte Komunikační kanál

Zadejte nastavení, které jste použili v části Konfigurace ethernetové konektivity webového rozhraní pro měnič SolarEdge.

4. Zadejte Konfigurace zařízení

ID jednotky Modbus – Normálně se používá jedna.

5. Zadejte a zvolte Pokročilá nastavení
